技术领域
本实用新型涉及衣柜技术领域，具体为一种隐藏式带有密室暗门的衣柜。
背景技术
衣柜是家具中不可缺少的物品，用来放置衣物等，衣柜的种类很多，有整体式的，也有简易式的衣柜，衣柜通常为实木材质，衣柜的尺寸通常较大，甚至与室内墙壁高度一致，也可以作为一种隔断的形式，在室内布局中起到分割空间的效果，如果在衣柜的背面开设暗门，可以起到分隔并连接两个空间的效果。
现有的很多衣柜大多只有一扇门，另一面与墙壁相连接，单纯起到放置衣物的效果，不能起到分隔并连接两个空间的效果，功能性较少，在一些装饰风格中需要对门进行弱化处理，避免破坏整体美观性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种隐藏式带有密室暗门的衣柜，解决了现有的很多衣柜大多只有一扇门，另一面与墙壁相连接，单纯起到放置衣物的效果，不能起到分隔并连接两个空间的效果，功能性较少，在一些装饰风格中需要对门进行弱化处理，避免破坏整体美观性的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种隐藏式带有密室暗门的衣柜，包括柜体，所述柜体内部上端表面和下端表面均安装有滑轨，且滑轨的表面一端安装有转动轴，并且转动轴的左侧下端固定有固定杆，同时转动轴通过固定杆与活动门相互连接，所述活动门的左端表面固定有第一转轴，且活动门通过第一转轴与柜体相互连接，并且第一转轴的右端固定有连接臂，同时连接臂的另一端安装有第二转轴，所述第二转轴的上端固定有弹簧，且第二转轴通过弹簧与柜体相互连接，并且第二转轴右侧上端固定有活动臂，同时第二转轴通过活动臂与转动轴相互连接，所述活动门的左侧与柜体的内部左侧均安装有磁条，且柜体的内部表面横向贯穿有挂衣杆，并且柜体的内部左侧下端固定有第三转轴，所述第三转轴的另一端固定有支撑杆，且支撑杆的末端安装有挂绳，并且支撑杆通过挂绳与挂衣杆相互连接。
优选的，所述转动轴通过滑轨与柜体组成滑动结构，且柜体的纵截面呈“H”形结构。
优选的，所述固定杆通过转动轴与柜体组成伸缩结构，且该结构关于活动门的横截面中心位置对称设置有两组。
优选的，所述活动门通过第一转轴与连接臂组成转动结构，且连接臂通过第二转轴与活动臂组成转动结构，并且活动臂通过转动轴与柜体组成转动结构。
优选的，所述活动门通过磁条与柜体组成磁吸结构，且磁条互为异名磁极，并且磁条具有强磁性。
优选的，所述第二转轴通过弹簧与柜体组成弹性结构，且该结构关于柜体的横截面中心位置对称设置有两组。
优选的，所述支撑杆通过第三转轴与柜体组成转动结构，且该结构的转动范围值为0-90°。
(三)有益效果
本实用新型提供了一种隐藏式带有密室暗门的衣柜。具备以下有益效果：
(1)、该隐藏式带有密室暗门的衣柜，通过转动轴、滑轨和柜体的滑动，便于增加活动门的移动距离，方便使用，活动门起到分隔和连接两个空间的作用，能够不破坏室内整体的美观性。
(2)、该隐藏式带有密室暗门的衣柜，通过固定杆、转动轴和柜体的伸缩，方便将活动门推出一定距离进行滑动，可以加强固定，使结构稳定牢固，不会影响衣柜内部空间的使用。
(3)、该隐藏式带有密室暗门的衣柜，通过第二转轴、弹簧和柜体的弹性，方便活动门的自行关闭，增加暗门的稳定性不会发生滑动，增加封闭效果。
附图说明

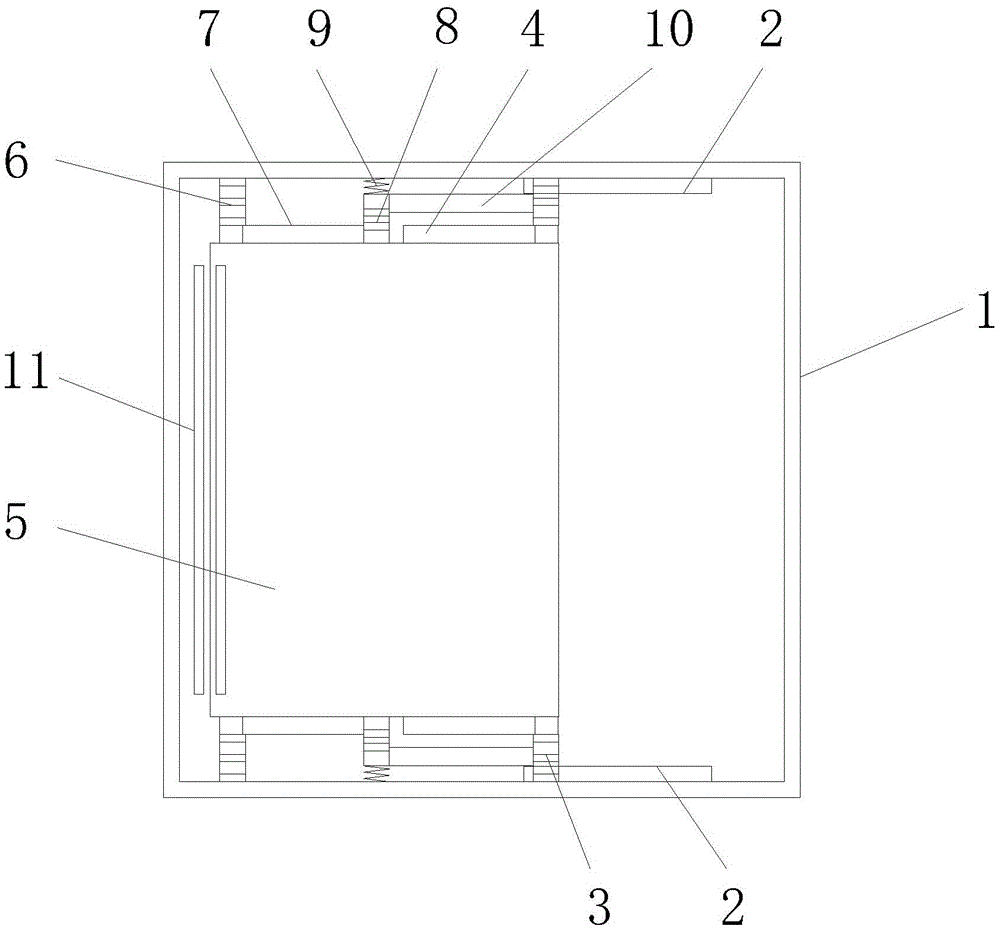

图1为本实用新型整体剖面结构示意图；
图2为本实用新型连接臂和活动臂连接结构示意图；
图3为本实用新型俯视剖面结构示意图；
图4为本实用新型整体结构示意图。
图中：1、柜体；2、滑轨；3、转动轴；4、固定杆；5、活动门；6、第一转轴；7、连接臂；8、第二转轴；9、弹簧；10、活动臂；11、磁条；12、挂衣杆；13、第三转轴；14、支撑杆；15、挂绳。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-4所示，本实用新型提供一种技术方案：一种隐藏式带有密室暗门的衣柜，包括柜体1、滑轨2、转动轴3、固定杆4、活动门5、第一转轴6、连接臂7、第二转轴8、弹簧9、活动臂10、磁条11、挂衣杆12、第三转轴13、支撑杆14和挂绳15，柜体1内部上端表面和下端表面均安装有滑轨2，且滑轨2的表面一端安装有转动轴3，并且转动轴3的左侧下端固定有固定杆4，同时转动轴3通过固定杆4与活动门5相互连接，活动门5的左端表面固定有第一转轴6，且活动门5通过第一转轴6与柜体1相互连接，并且第一转轴6的右端固定有连接臂7，同时连接臂7的另一端安装有第二转轴8，第二转轴8的上端固定有弹簧9，且第二转轴8通过弹簧9与柜体1相互连接，并且第二转轴8右侧上端固定有活动臂10，同时第二转轴8通过活动臂10与转动轴3相互连接，活动门5的左侧与柜体1的内部左侧均安装有磁条11，且柜体1的内部表面横向贯穿有挂衣杆12，并且柜体1的内部左侧下端固定有第三转轴13，第三转轴13的另一端固定有支撑杆14，且支撑杆14的末端安装有挂绳15，并且支撑杆14通过挂绳15与挂衣杆12相互连接；
转动轴3通过滑轨2与柜体1组成滑动结构，且柜体1的纵截面呈“H”形结构，便于增加活动门5的移动距离，方便使用，活动门5起到分隔和连接两个空间的作用，能够不破坏室内整体的美观性；
固定杆4通过转动轴3与柜体1组成伸缩结构，且该结构关于活动门5的横截面中心位置对称设置有两组，方便将活动门5推出一定距离进行滑动，可以加强固定，使结构稳定牢固，不会影响衣柜内部空间的使用；
活动门5通过第一转轴6与连接臂7组成转动结构，且连接臂7通过第二转轴8与活动臂10组成转动结构，并且活动臂10通过转动轴3与柜体1组成转动结构，结构灵活方便使用，便于增加移动的范围和距离；
活动门5通过磁条11与柜体1组成磁吸结构，且磁条11互为异名磁极，并且磁条11具有强磁性，能够使活动门5在关上的时候不会出现较大的冲撞，可以起到缓冲减震的作用；
第二转轴8通过弹簧9与柜体1组成弹性结构，且该结构关于柜体1的横截面中心位置对称设置有两组，方便活动门5的自行关闭，增加暗门的稳定性不会发生滑动，增加封闭效果；
支撑杆14通过第三转轴13与柜体1组成转动结构，且该结构的转动范围值为0-90°，方便低处的晾挂，可以增加使用空间，结构灵活方便，便于收起。
使用时，首先需要将该隐藏式带有密室暗门的衣柜搬运至室内合适位置，并将衣柜的背面与密室相连接固定；
首先通过衣柜外部的移门将衣柜打开，可以将衣物挂在挂衣杆12上，再将支撑杆14通过第三转轴13转动至与地面平行角度，使挂绳15的末端挂在挂衣杆12上，可以对支撑杆14进行固定使用，将较小和较短的衣物挂在支撑杆14上方便拿取，当需要进入密室中时，先前方推动活动门5，推出一定距离后，再将活动门5通过转动轴3在滑轨2上的滑动向右移动，可以增加活动门5的移动距离，方便通过，活动门5通过第一转轴6与连接臂7进行转动，便于将活动门5平行推出，并且加强活动门5的稳定性，不会在使用过程中前后翻转影响使用，连接臂7通过第二转轴8与活动臂10进行转动，增加结构的灵活性，便于增加弹性缩回的结构，第二转轴8通过与柜体1的弹性缩回，可以将活动门5自行弹回至关闭状态，方便使用，不用手动拉回，在活动门5弹回时，通过磁条11与柜体1的吸力，可以起到缓冲减震的效果，也能保证活动门5关闭严实，不会发生滑动，影响暗门的效果，这就是该隐藏式带有密室暗门的衣柜的使用方法。
综上可得，该隐藏式带有密室暗门的衣柜，通过转动轴3、滑轨2和柜体1的滑动，便于增加活动门5的移动距离，方便使用，活动门5起到分隔和连接两个空间的作用，能够不破坏室内整体的美观性，且固定杆4、转动轴3和柜体1的伸缩，方便将活动门5推出一定距离进行滑动，可以加强固定，使结构稳定牢固，不会影响衣柜内部空间的使用，并且第二转轴8、弹簧9和柜体1的弹性，方便活动门5的自行关闭，增加暗门的稳定性不会发生滑动，增加封闭效果。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
