技术领域：
本实用新型涉及环保设备技术领域，更具体地说涉及一种污水过滤箱油污去除机构。
背景技术：
现有的污水排污过滤装置中，污水的水面上一般具有油污层，现有的方式一般是人工去污，其效果并不理想，而且人工劳动量大，耗体力，清污效果有限。
实用新型内容：
本实用新型的目的是克服现有技术的不足，提供一种污水过滤箱油污去除机构，它可以自动将箱体上的污水水面上的油污进行吸附去除，其油污去除效果好，效率高。
本实用新型解决所述技术问题的方案是：
一种污水过滤箱油污去除机构，包括箱体，所述箱体的前壁板和后壁板的顶面左右两侧均固定有竖直板，两个横向螺杆分别处于箱体的前壁板和后壁板的上方，横向螺杆的两端均通过轴承铰接在对应的左右两个竖直板上，其中一个竖直板的外侧壁上固定有移动电机，移动电机的输出轴为花键轴，花键轴插套在对应的横向螺杆的一端具有的花键孔中，移动块螺接在横向螺杆中，两个移动块的底面分别固定在水平支撑板的前部和后部的顶面上，水平支撑板处于箱体的中部的上部，水平支撑板的顶面中部固定有伸缩电机，伸缩电机的输出轴穿过水平支撑板的底面并通过联轴器连接有竖直螺杆，竖直螺套螺接在竖直螺杆上，竖直螺套的底端固定有升降板，升降板的底面固定有条形吸附壳体，条形吸附壳体的底板上通接有吸附罩，吸附罩的底板上成型有多个吸附通孔，条形吸附壳体的中部侧壁通接有吸管连接头，吸管连接头与条形吸附壳体相通，所述水平支撑板的顶面固定有液体输送泵体，液体输送泵体的进液端伸出水平支撑板的底面并通过进液管与吸管连接头相通。
所述升降板的顶面固定有竖直导向杆，竖直导向杆插套在水平支撑板的导向通孔中。
所述导向通孔的内侧壁上固定有导向套，竖直导向杆插套在导向套中。
所述液体输送泵体的出液端竖直向上。
所述吸附罩为长条状，其截面呈燕尾状。
本实用新型的突出效果是：与现有技术相比，它可以自动将箱体上的污水水面上的油污进行吸附去除，其油污去除效果好，效率高。
附图说明：

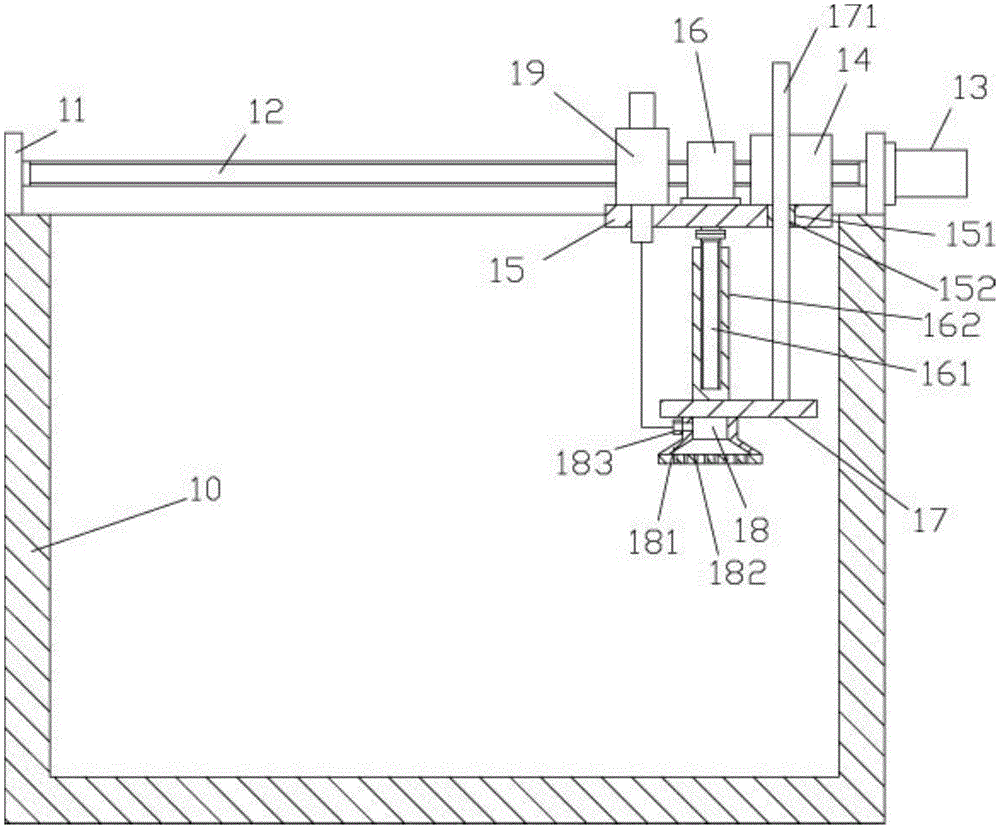

图1是本实用新型的结构示意图；
图2是本实用新型的局部剖视图。
具体实施方式：
实施例，见如图1和图2所示，一种污水过滤箱油污去除机构，包括箱体10，所述箱体10的前壁板和后壁板的顶面左右两侧均固定有竖直板11，两个横向螺杆12分别处于箱体10的前壁板和后壁板的上方，横向螺杆12的两端均通过轴承铰接在对应的左右两个竖直板11上，其中一个竖直板11的外侧壁上固定有移动电机13，移动电机13的输出轴为花键轴，花键轴插套在对应的横向螺杆12的一端具有的花键孔中，移动块14螺接在横向螺杆12中，两个移动块14的底面分别固定在水平支撑板15的前部和后部的顶面上，水平支撑板15处于箱体10的中部的上部，水平支撑板15的顶面中部固定有伸缩电机16，伸缩电机16的输出轴穿过水平支撑板15的底面并通过联轴器连接有竖直螺杆161，竖直螺套162螺接在竖直螺杆161上，竖直螺套162的底端固定有升降板17，升降板17的底面固定有条形吸附壳体18，条形吸附壳体18的底板上通接有吸附罩181，吸附罩181的底板上成型有多个吸附通孔182，条形吸附壳体18的中部侧壁通接有吸管连接头183，吸管连接头183与条形吸附壳体18相通，所述水平支撑板15的顶面固定有液体输送泵体19，液体输送泵体19的进液端伸出水平支撑板15的底面并通过进液管与吸管连接头183相通。
进一步的说，所述升降板17的顶面固定有竖直导向杆171，竖直导向杆171插套在水平支撑板15的导向通孔151中。
进一步的说，所述导向通孔151的内侧壁上固定有导向套152，竖直导向杆171插套在导向套152中。
进一步的说，所述液体输送泵体19的出液端竖直向上。
进一步的说，所述吸附罩181为长条状，其截面呈燕尾状。
工作原理：将液体输送泵体19的出液端通接排污连接管，排污连接管与收集桶相通，然后，通过伸缩电机16运行，使得吸附罩181的底板与箱体10中的污水的水面相接触，然后，开启液体输送泵体19并开启两个移动电机13，使得吸附罩181沿河污水的水面进行横向移动并吸附污水的水面上的油液和部分水液，其吸附效果好，效率高。
