技术领域：
本实用新型涉及家具技术领域，特别是涉及一种多功能镜子柜。
背景技术：
目前，镜子柜在浴室、卫生间被人们广泛使用，卫生间洗漱用品的储存，清洁也已被人们广泛重视，然而市面上传统的大多数镜子柜功能较为单一，不能满足人们日常生活的需求，同时现在人们对生活的品质，对健康更为关注。因此，人们在选购镜子柜时，往往希望能够买到具有多种用途且实用性高的镜子柜。
因此有必要设计一种多功能的镜子柜以克服上述问题。
实用新型内容：
(一)要解决的技术问题
本实用新型的目的就是针对现有技术之不足，而提供的一种多功能镜子柜，利用其对柜内空气的检测，基于紫外线灯管、除湿干燥器，较智能的保证了放置于柜内的洗漱用品的清洁卫生，利用电热防雾膜有效防止镜面起雾，并通过负离子发生器的运行，确保卫生间空气的清新。
(二)技术方案
为达到前述实用新型的目的，本实用新型所运用的技术方案包含有：
一种多功能镜子柜，包括柜体，所述柜体为矩形体，于所述柜体正面设有两面镜子，所述镜子边框内嵌有LED灯、红外线传感器和光感传感器，所述LED灯与所述红外线传感器、光感传感器电性连接，所述镜子表面靠底部位置设有两个拉手，所述镜子背面均贴有一层电热防雾膜，所述镜子内侧设有触动开关；所述柜体正面顶部安装有显示屏，所述显示屏与所述镜子表面平齐，所述显示屏用于显示时间、柜内温度、湿度信息，所述温湿度传感器位于所述柜体内部，用于检测柜内的温度和湿度；所述柜体内部通过隔板分成若干个空间，于每个所述空间内均设有除湿干燥器和紫外线灯管，所述除湿干燥器安装于所述柜体背部内侧，所述紫外线灯管安装于每个所述空间背部最左侧，所述柜体顶部内侧安装有筒灯，所述筒灯与所述触动开关电性连接；所述柜体内靠顶部位置固定有杆子，所述杆子固定于所述柜体左右两侧并穿过所述隔板，所述柜体底部外侧设有负离子发生器和电源线；所述柜体侧面设有第一开关和第二开关，所述第一开关与所述紫外线灯管电性连接，所述第二开关与所述负离子发生器电性连接，通过所述第一开关控制所述紫外线灯管工作，通过所述第二开关控制所述负离子发生器工作；所述柜体内部设有电控系统，所述电控系统包括电源模块和单片机，所述除湿干燥器经所述单片机与所述温湿度传感器电性连接，所述除湿干燥器可通过所述单片机自动除湿保证柜内干燥；所述电源模块为所述单片机、所述电热防雾膜、所述LED灯、所述筒灯、所述温湿度传感器、所述负离子发生器、所述紫外线灯管、所述除湿干燥器供电。
作为上述技术方案的优选，所述柜体内部空间数量为4个。
作为上述技术方案的优选，所述杆子的材质为不锈钢材质。
作为上述技术方案的优选，所述第一开关和第二开关均为触摸开关。
作为上述技术方案的优选，所述筒灯数量为2个。
(三)有益效果
本实用新型提供了一种多功能镜子柜，在卫生间、浴室等潮湿，易滋生细菌的地方，该镜子柜能够有效的保证卫生间洗漱用品的清洁卫生，为人们的起居生活营造一个健康舒适的环境，同时能够保证卫生间空气的清新，又能通过红外线传感器和光感传感器自动控制LED灯，且内置有通过触动开关控制的筒灯，能有效节省电能，故该镜子柜具有防雾功能，且结构简单，使用方便，实用性较高。
附图说明：
图1是本实用新型的一种多功能镜子柜的外形图；

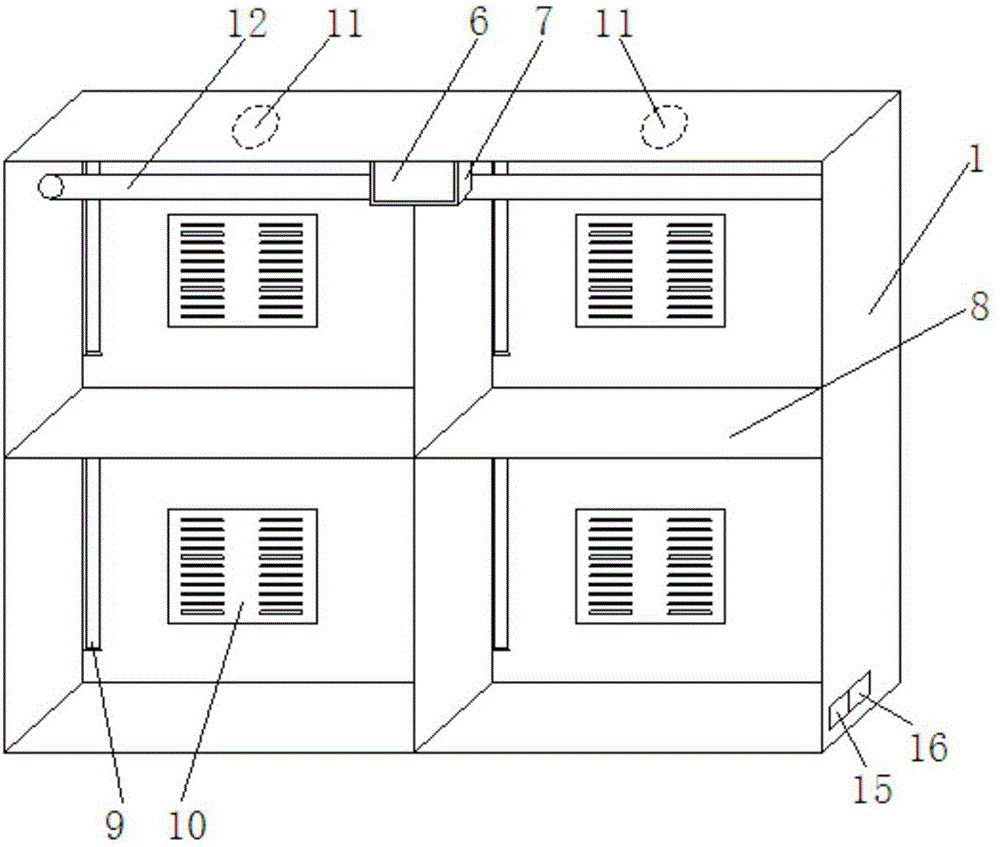

图2是本实用新型的一种多功能镜子柜的内部结构图；
图3是本实用新型的一种多功能镜子柜的仰视图；
图4是本实用新型的一种多功能镜子柜的俯视图；
图中，1、柜体；2、镜子；3、LED灯；4、拉手；5、电热防雾膜；6、显示屏；7、温湿度传感器；8、隔板；9、紫外线灯管；10、除湿干燥器；11、筒灯；12、杆子；13、负离子发生器；14、电源线；15、第一开关；16、第二开关。
具体实施方式：
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不是用于限定本实用新型。
需要说明的是，本实施例中的上、下、左、右等方位用语，仅是互为相对概念或是以产品的正常使用状态为参考的，而不应该认为是具有限制性的。
如图1～4所示，一种多功能镜子柜，包括柜体1，柜体1为矩形体，于柜体1正面设有两面镜子2，镜子2边框内嵌有LED灯3、红外线传感器和光感传感器，所述LED灯3与所述红外线传感器、光感传感器电性连接，只有在有人靠近且光线较暗的情况下LED灯3才会亮起；镜子2表面靠底部位置设有两个拉手4，镜子2背面均贴有一层电热防雾膜5，用于加热防止镜面起雾，镜子2内侧设有触动开关，镜子2关闭时，触动开关内的触点分离，在开启镜子时，触动开关在内部弹簧的作用下弹出，此时内部触点闭合，筒灯11点亮；柜体1正面顶部安装有显示屏6，显示屏6与镜子2表面平齐，显示屏6用于显示时间、柜内温度、湿度信息，温湿度传感器7位于柜体1内部，用于检测柜内温度和湿度；柜体1内部通过隔板8分成若干个空间，于每个空间内均设有除湿干燥器10和紫外线灯管9，除湿干燥器10安装于柜体1背部内侧，紫外线灯管9安装于每个空间背部最左侧，柜体1顶部内侧安装有筒灯11，筒灯11与触动开关电性连接；柜体1内靠顶部位置固定有杆子12，杆子12固定于柜体1左右两侧并穿过隔板8，柜体1底部外侧设有负离子发生器13和电源线14；柜体1侧面设有第一开关15和第二开关16，第一开关15与紫外线灯管9电性连接，本实施例中，开启第一开关15后，紫外线灯管运行5分钟后自动断开，第二开关16与负离子发生器13电性连接，本实施例中，开启第二开关16后，所述负离子发生器运行15分钟后自动断开，通过第一开关15控制紫外线灯管9工作，通过第二开关16控制负离子发生器13工作；柜体1内部设有电控系统，电控系统包括电源模块和单片机，除湿干燥器10经单片机与温湿度传感器电性连接，干燥除湿器可通过单片机自动除湿保证柜内干燥；电源模块为单片机、电热防雾膜5、LED灯3、筒灯11、温湿度传感器、负离子发生器13、紫外线灯管9、除湿干燥器10供电。
工作原理：
由于LED灯3电性连接有红外线传感器和光感传感器，所以当有人靠近且光线昏暗的情况下，LED灯3才会自动亮起照明，柜子1顶部的显示屏6能实时显示柜内的温度和湿度，镜子2关闭时，触动开关内的触点分离，在开启镜子时，触动开关在内部弹簧的作用下弹出，此时内部触点闭合，筒灯11点亮；除湿干燥器10通过单片机自动除湿保证柜内干燥，同时也能通过第一开关15控制紫外线灯管9延时工作，对柜内进行消毒杀菌，确保柜内洗漱用品等的清洁卫生；电热防雾膜5工作能够有效防止镜面起雾；柜体1底部外侧设有负离子发生器13，可通过负离子发生器13工作提高卫生间等地方的空气质量。
显然，上述实施例仅仅是为清楚地说明所作的举例，而非对实施方式的限定。对于所述领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式或变动，这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之中。
