技术领域
本实用新型涉及体育器材技术领域，具体为一种保龄球训练用清洁装置。
背景技术
保龄球，又称地滚球，是在木板道上滚球击柱的一种室内运动，保龄球具有娱乐性、趣味性、抗争性和技巧性，给人以身体和意志的锻炼，由于是室内活动，不受时间、气候等外界条件的影响，不受年龄的限制，易学易打，是一项男女老少皆宜的体育运动。已经成为现代社会中的一项时尚运动，欧洲、美洲、大洋洲和亚洲一些国家流行运动项目了。然而，保龄球在使用过后，需要时常清洁，现有的清洁方式大多人工使用清洁剂将球面油渍擦拭干净，操作不便，需要清洁的保龄球较多时，清理不便，费时费力，为此，我们提出了一种保龄球训练用清洁装置。
实用新型内容
本实用新型的目的在于提供一种保龄球训练用清洁装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种保龄球训练用清洁装置，包括外管和内管，所述外管的右端下表面固定安装有延长板，所述外管的下表面左右两端均固定安装有支腿，两个所述支腿的下表面固定安装有底座，所述内管插接在外管的左端，所述内管的右端外侧壁固定安装有卡环，所述外管的内侧壁中间处开设有环形槽，所述卡环卡接在环形槽内，所述内管的左端外侧壁伸出外管固定安装有第一齿轮，所述外管的上表面左端固定安装有电机，所述电机的输出端固定安装有第二齿轮，且第二齿轮与第一齿轮相互啮合，所述内管的内侧壁装配有海绵砂，所述外管的上表面右端固定安装有储水箱，所述外管的右端内侧壁装配有喷头，且喷头与储水箱相连通，所述外管的左端前侧壁、后侧壁和下表面均固定安装有托杆。
优选的，所述外管的下侧壁开设有出水孔，且出水孔位于喷头的正下方，所述外管的下表面固定安装有耳板，且耳板有两个，两个所述耳板分别位于出水孔两侧，两个所述耳板之间插接有收集箱。
优选的，所述喷头至少有三个。
优选的，所述底座的上表面左侧固定安装有吹风机。
优选的，所述托杆的左端固定安装有挡板。
优选的，所述底座的下表面固定安装有万向轮。
与现有技术相比，本实用新型的有益效果是：本新型设计巧妙，方便实用，将保龄球放入外管内，喷头将储水箱内的清洁剂喷洒在保龄球表面，保龄球在内管内滚过，海绵砂将保龄球表面擦拭干净，方便清洗保龄球，省时省力，操作简单。
附图说明

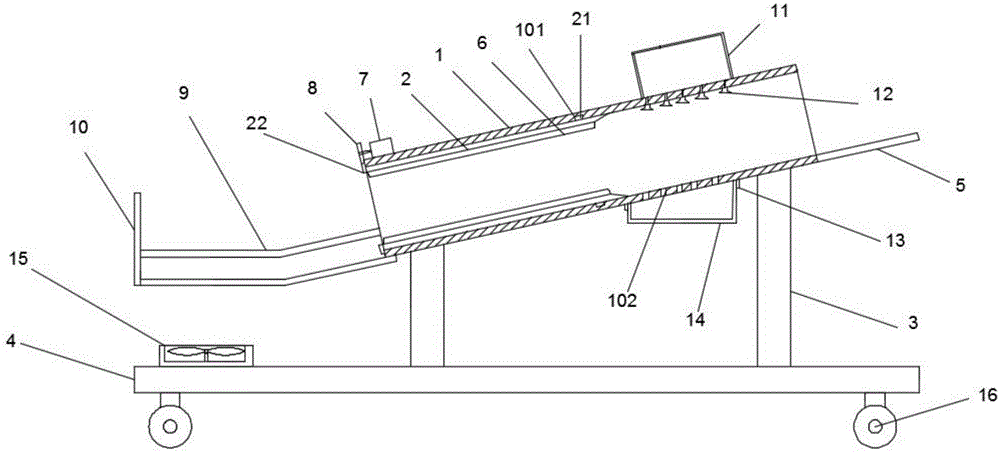

图1为本实用新型整体结构示意图；
图2为本实用新型外管俯视示意图。
图中：1、外管、101、环形槽、102、出水孔、2、内管、21、卡环、22、第一齿轮、3、支腿、4、底座、5、延长板、6、海绵砂、7、电机、8、第二齿轮、9、托杆、10、挡板、11、储水箱、12、喷头、13、耳板、14、收集箱、15、吹风机、16、万向轮。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1和图2，本实用新型提供一种保龄球训练用清洁装置，包括外管1和内管2，所述外管1的右端下表面固定安装有延长板5，所述外管1的下表面左右两端均固定安装有支腿3，两个所述支腿3的下表面固定安装有底座4，所述内管2插接在外管1的左端，所述内管2的右端外侧壁固定安装有卡环21，所述外管1的内侧壁中间处开设有环形槽101，所述卡环21卡接在环形槽101内，所述内管2的左端外侧壁伸出外管1固定安装有第一齿轮22，所述外管1的上表面左端固定安装有电机7，所述电机7的输出端固定安装有第二齿轮8，且第二齿轮8与第一齿轮22相互啮合，所述内管2的内侧壁装配有海绵砂6，所述外管1的上表面右端固定安装有储水箱11，所述外管1的右端内侧壁装配有喷头12，且喷头12与储水箱11相连通，所述外管1的左端前侧壁、后侧壁和下表面均固定安装有托杆9。
保龄球的半径一般为10cm，外管1的内腔半径至少12cm，外管1至少70cm，内管2的长度为内管1的一半，内管2的内腔半径至少11cm，使用时，将保龄球放在延长板5上，外管1与水平线呈15°倾斜，延长板5高于托杆9，保龄球托杆重力作用在外管1内向下滚落，向储水箱11内加入保龄球用的清洁剂，喷头12连接有外部电源，喷头12将清洁剂喷洒在保龄球表面，保龄球滚落进入内管2内，电机7连接有外部电源，电机7转动时，通过第一齿轮22和第二齿轮8带动内管2转动，保龄球在内管2内滚落时，通过海绵砂6对保龄球表面进行擦拭，内管2转动，可以提高对保龄球的擦拭效果，保龄球滚落进入托杆9上，完成保龄球清洁。
具体而言，所述外管1的下侧壁开设有出水孔102，且出水孔102位于喷头12的正下方，所述外管1的下表面固定安装有耳板13，且耳板13有两个，两个所述耳板13分别位于出水孔102两侧，两个所述耳板13之间插接有收集箱14。
喷洒清洁剂时，多余的清洁剂通过出水孔102流进收集箱14内，防止清洁剂流进内管2，同时可以减少清洁剂的浪费，收集箱14通过摩擦力插接在两个耳板13之间，流入收集箱14内清洁剂重量较少，不会造成收集箱掉落。
具体而言，所述喷头12至少有三个，三个喷头12可以保证保龄球表面喷洒均匀。
具体而言，所述底座4的上表面左侧固定安装有吹风机15，吹风机15连接有外部电源，吹风机15可以将托杆9上的保龄球吹干，防止擦拭不净。
具体而言，所述托杆9的左端固定安装有挡板10，挡板10防止保龄球在托杆9上滚落。
具体而言，所述底座4的下表面固定安装有万向轮16，万向轮16方便移动本装置。
工作原理：使用时，将保龄球放在延长板5上，外管1与水平线呈15°倾斜，延长板5高于托杆9，保龄球托杆重力作用在外管1内向下滚落，向储水箱11内加入保龄球用的清洁剂，喷头12将清洁剂喷洒在保龄球表面，多余的清洁剂通过出水孔102流进收集箱14内，防止清洁剂流进内管2，同时可以减少清洁剂的浪费，保龄球滚落进入内管2内，电机7连接有外部电源，电机7转动时，通过第一齿轮22和第二齿轮8带动内管2转动，保龄球在内管2内滚落时，通过海绵砂6对保龄球表面进行擦拭，内管2转动，可以提高对保龄球的擦拭效果，保龄球滚落进入托杆9上，完成保龄球清洁。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
