技术领域
本实用新型涉及施工管理技术领域，具体为一种室外建筑施工管理用警示装置。
背景技术
建筑工程管理专业具有管理学和工程学的双重属性，以建筑工程管理为依托，兼顾工程管理，培养具备管理学、经济学、法律法规和工程技术的基本知识，掌握现代管理科学的理论、方法和手段，能在国内房屋建筑、市政基础工程建设等领域从事项目全过程管理的复合型中级管理人才，尤其在房屋建筑和市政基础项目的建设及运行中从事工程管理及设备管理的中级管理人才和技术应用型人才。
在建筑施工管理过程中，警示牌为必不可少的东西，其作用在于对非专业技术人员进行警示，防止其靠近而造成不必要的伤害或其他损失，但存在的不足之处有：采用单根锥杆插入泥土内，用以稳定警示牌的位置，这样的方式，尤其在松软的泥土内，相同的打入地下的深度，很难达到稳定的效果，警示牌不起眼，很难察觉，起不到警示作用。
实用新型内容
本实用新型的目的在于提供一种室外建筑施工管理用警示装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种室外建筑施工管理用警示装置，包括限位杆和支撑杆，所述限位杆的顶部固定安装有风杯撑杆，风杯撑杆的顶部固定安装有遮雨帽，风杯撑杆的外壁上套接有上滚珠轴承，风杯撑杆的外壁与上滚珠轴承的内环内壁固定连接设置，上滚珠轴承的外环外壁固定安装有固定壳，固定壳与风杯撑杆通过上滚珠轴承转动安装设置，固定壳的外侧壁固定安装有风杯连杆，风杯连杆的自由端固定安装有风杯，限位杆上开始设有限位孔，限位杆上套接安装有警示牌，限位杆的外壁上套接有螺纹盖，螺纹盖的底部设置有中滚珠轴承，螺纹盖与中滚珠轴承的外环外壁固定连接，限位杆与中滚珠轴承的内环内壁固定连接，限位杆与螺纹盖转动连接。
所述支撑杆的顶部开设有与中滚珠轴承相配的凹槽，支撑杆的内部开设有与限位杆相匹配的滑孔，滑孔的底部转动安装有下滚珠轴承，下滚珠轴承的内环与限位杆相匹配，且滑孔位于凹槽的正中部位，支撑杆上套接有三角固定块，三角固定块的中部开设有与支撑杆相匹配的固定孔，三角固定块的底部固定安装有三角稳定架。
优选的，所述风杯连杆的数量为三组依次安装于固定壳的外壁上，且三组风杯连杆之间的夹角均为120°。
优选的，所述限位孔的数量为十组，且限位孔垂直排列于限位杆上，警示牌的中间部位设置有与限位杆相匹配的连接孔。
优选的，所述警示牌的前侧中部开设有与连接孔连通的开口，开口内置与限位孔相配的限位螺栓。
优选的，所述支撑杆的一侧外壁顶端设置有与螺纹盖相匹配的螺纹，限位杆与支撑杆通过滑孔滑动配合设置且螺纹盖与支撑杆的顶部螺纹连接设置，支撑杆的底端为圆锥形。
优选的，所述三角稳定架的底部固定安装有固定钉，固定钉位于三角稳定架的三角部位。
与现有技术相比，本实用新型的有益效果是：
(1)、该室外建筑施工管理用警示装置，本装置与现有技术相比可通过直接敲打三角稳定架使得固定钉深入土层，配合三角固定块，一定程度上增加了装置放置的稳定性。
(2)、该室外建筑施工管理用警示装置，本装置限位孔与限位螺栓的配合可使得警示牌能够调试位置，一定程度上为放置警示牌提供了便利，警示牌与限位杆套接设置，有利于提高警示牌的稳定性，一定程度上避免了现有装置中因螺丝松动而导致警示牌掉落的事故。
(3)、该室外建筑施工管理用警示装置，本装置在警示牌顶部添加了风杯，风杯随风转动，一定程度上提高了警示牌的显眼程度，有利于提高装置的使用率。
附图说明

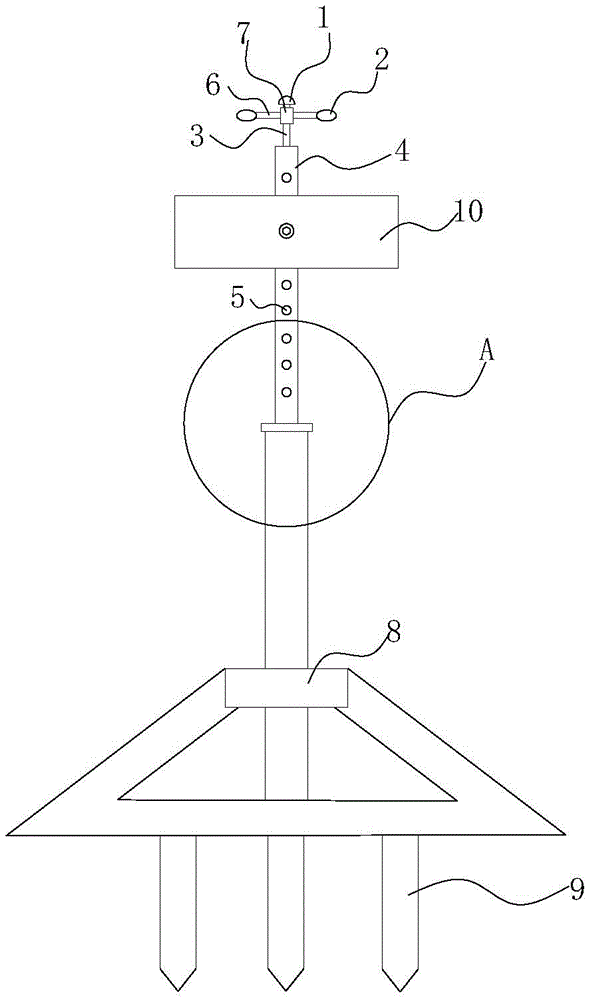

图1为本实用新型的结构示意图；
图2为本实用新型中风杯俯视示意图；
图3为本实用新型中警示牌俯视示意图；
图4为本实用新型中三角稳定架俯视示意图；
图5为本实用新型中A部剖视图。
图中：1遮雨帽、2风杯、3风杯撑杆、4限位杆、5限位孔、6风杯连杆、7固定壳、8三角固定块、9固定钉、10警示牌、11上滚珠轴承、12连接孔、13限位螺栓、14螺纹盖、15中滚珠轴承、16滑孔、17凹槽、18支撑杆、19下滚珠轴承、20固定孔、21三角稳定架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种室外建筑施工管理用警示装置，包括限位杆4和支撑杆18，限位杆4的顶部固定安装有风杯撑杆3，风杯撑杆3的顶部固定安装有遮雨帽1，风杯撑杆3的外壁上套接有上滚珠轴承11，风杯撑杆3的外壁与上滚珠轴承11的内环内壁固定连接设置，上滚珠轴承11的外环外壁固定安装有固定壳7，固定壳7与风杯撑杆3通过上滚珠轴承11转动安装设置，固定壳7的外侧壁固定安装有风杯连杆6，风杯连杆6的数量为三组依次安装于固定壳7的外壁上，且三组风杯连杆6之间的夹角均为120°，风杯连杆6的自由端固定安装有风杯2，限位杆4上开始设有限位孔5，限位孔5的数量为十组，且限位孔5垂直排列于限位杆4上，限位杆4上套接安装有警示牌10，警示牌10的中间部位设置有与限位杆4相匹配的连接孔12，警示牌10的前侧中部开设有与连接孔12连通的开口，开口内置与限位孔5相配的限位螺栓13，警示牌10通过限位螺栓13可固定在合适位置，限位杆4的外壁上套接有螺纹盖14，螺纹盖14的底部设置有中滚珠轴承15，螺纹盖14与中滚珠轴承15的外环外壁固定连接，限位杆4与中滚珠轴承15的内环内壁固定连接，限位杆4与螺纹盖14转动连接，
支撑杆18的顶部开设有与中滚珠轴承15相配的凹槽17，支撑杆18的内部开设有与限位杆4相匹配的滑孔16，滑孔16的底部转动安装有下滚珠轴承19，下滚珠轴承19的内环与限位杆4相匹配，且滑孔16位于凹槽17的正中部位，支撑杆18的一侧外壁顶端设置有与螺纹盖14相匹配的螺纹，限位杆4与支撑杆18通过滑孔16滑动配合设置且螺纹盖14与支撑杆18的顶部螺纹连接设置，限位杆4的底端插入支撑杆18的滑孔16内，致使中滚珠轴承15纵向运动到凹槽17上方，转动螺纹盖14致使中滚珠轴承15与凹槽17卡接，支撑杆18的底端为圆锥形，支撑杆18底端插入地面，提升稳定，支撑杆18上套接有三角固定块8，三角固定块8的中部开设有与支撑杆18相匹配的固定孔20，三角固定块8的底部固定安装有三角稳定架21，三角稳定架21的底部固定安装有固定钉9，固定钉9位于三角稳定架21的三角部位。
当装置安装时，先取出限位杆4，将限位杆4的底端插入支撑杆18的滑孔16内，致使中滚珠轴承15纵向运动到凹槽17上方，转动螺纹盖14致使中滚珠轴承15与凹槽17卡接，与此同时将三角稳定架21移动到需要放置警示装置的位置固定时，将警示牌10通过限位螺栓13固定在合适位置，将支撑杆18插入三角固定块8的固定孔内，将支撑杆18插入地面，提升稳定，安装放置工作完成。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
