一种基因检测用样本输送装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:检测设备
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及基因检测技术领域,具体为一种基因检测用样本输送装置。


背景技术

基因是遗传的基本单元,携带有遗传信息的DNA或RNA序列,通过复制,把遗传信息传递给下一代,指导蛋白质的合成来表达自己所携带的遗传信息,从而控制生物个体的性状表达。基因检测是通过血液、其他体液或细胞对DNA进行检测的技术,是取被检测者外周静脉血或其他组织细胞,扩增其基因信息后,通过特定设备对被检测者细胞中的DNA分子信息作检测,分析它所含有的基因类型和基因缺陷及其表达功能是否正常的一种方法,从而使人们能了解自己的基因信息,明确病因或预知身体患某种疾病的风险。

在基因检测过程中,需要将样本从基因库输送至检测的地方,而目前市场上所使用的基因检测用样本输送装置大多冷却效果不好,在夏季或其他高温情况进行温度检测时,可能在输送过程中因温度太高而导致样本损坏,从而降低了输送装置的实用性,从而为工作人员的使用带来了不便。


实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种基因检测用样本输送装置,具备冷却效果好等优点,解决了一般的基因检测用样本输送装置冷却效果不好的问题。

(二)技术方案

为实现上述该输送装置的冷却效果好的目的,本实用新型提供如下技术方案:一种基因检测用样本输送装置,包括外壳,所述外壳的底部固定连接有支柱,所述支柱的一端固定连接有第一底座,所述外壳的内壁固定连接有水泵本体,所述水泵本体的一侧固定连接有进水管,所述进水管的一端固定连接有水箱,所述水箱的内壁固定连接有降温装置本体,所述水箱的一侧固定连接有密封圈,所述密封圈的内壁固定连接有冷却管,所述外壳的内壁固定连接有支撑板,所述外壳的外壁固定连接有第一保温层,所述外壳的内壁固定连接有第二保温层,所述第二保温层的顶部固定连接有第二底座,所述外壳的内壁固定连接有固定板,所述第二底座的顶部活动连接有试管本体,所述外壳的顶部活动连接有顶盖,所述顶盖的顶部固定连接有第三底座,所述第三底座的顶部固定连接有握把,所述握把的外壁固定连接有防滑垫,所述外壳的一侧固定连接有合页,所述第一保温层的一侧固定连接有扣紧装置本体,所述第一保温层的正面固定连接有观察框,所述观察框的内壁固定连接有透明玻璃板。

优选的,所述第三底座的数量为两个,且两个第三底座以顶盖的垂直中线为对称轴对称设置。

优选的,所述防滑垫的厚度为两厘米,且防滑垫为橡胶防滑垫。

优选的,所述密封圈的厚度为三毫米,且密封圈为氢化丁腈橡胶密封圈。

优选的,所述支柱的一端贯穿第一保温层的底部并延伸至外壳的底部,且第一保温层的壁厚为十五毫米。

优选的,所述冷却管的一端与水泵本体的一侧固定连接,且冷却管为PPR冷却管。

优选的,所述进水管的一端贯穿水箱的一侧并延伸至水箱的内部,且水箱的壁厚为一厘米。

(三)有益效果

与现有技术相比,本实用新型提供了一种基因检测用样本输送装置,具备以下有益效果:

1、该基因检测用样本输送装置,通过设置的水泵本体、进水管、水箱、降温装置本体、密封圈、冷却管、外壳、第一保温层和第二保温层,能够达到冷却效果好的目的,解决了一般的基因检测用样本输送装置冷却效果不好的问题,使得样本在输送过程中不会因温度过高而导致样本损坏,从而提升了该输送装置的实用性,从而为工作人员的使用提供了便利。

2、该基因检测用样本输送装置,通过设置的外壳、第三底座、握把和防滑垫,能够达到基因检测用样本输送装置便于移动的目的,使得工作人员可以方便的移动该输送装置的位置,从而节约了该输送装置更换位置的时间,从而提升了该输送装置的实用性。

3、该基因检测用样本输送装置,通过设置的外壳、支柱和第一底座,能够达到基因检测用样本输送装置放置稳定的目的,使得该输送装置不会轻易的倾倒,从而提升了该输送装置的稳定性,从而进一步地为工作人员的使用提供了便利。


附图说明

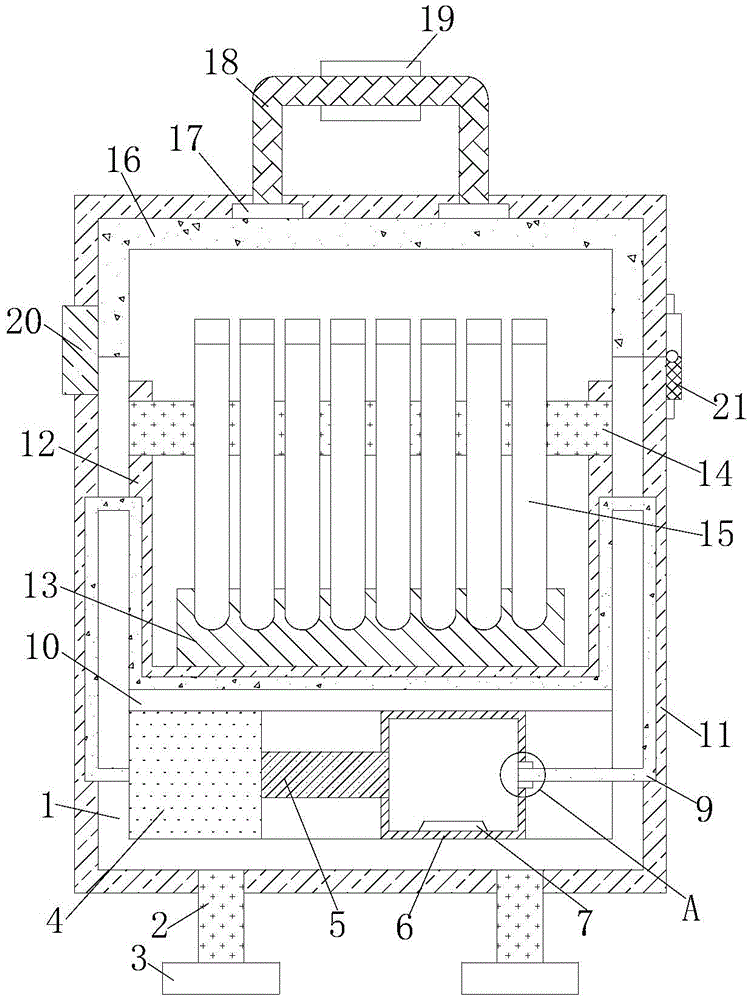

图1为本实用新型结构正剖图;

图2为本实用新型外壳与观察框连接图;

图3为本实用新型水箱与密封圈连接图。

图中:1、外壳;2、支柱;3、第一底座;4、水泵本体;5、进水管;6、水箱;7、降温装置本体;8、密封圈;9、冷却管;10、支撑板;11、第一保温层;12、第二保温层;13、第二底座;14、固定板;15、试管本体;16、顶盖;17、第三底座;18、握把;19、防滑垫;20、合页;21、扣紧装置本体;22、观察框;23、透明玻璃板。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-3,一种基因检测用样本输送装置,包括外壳1,外壳1的底部固定连接有支柱2,支柱2的一端固定连接有第一底座3,通过设置的外壳1、支柱2和第一底座3,能够达到基因检测用样本输送装置放置稳定的目的,使得该输送装置不会轻易的倾倒,从而提升了该输送装置的稳定性,从而进一步地为工作人员的使用提供了便利,外壳1的内壁固定连接有水泵本体4,水泵本体4的一侧固定连接有进水管5,进水管5的一端固定连接有水箱6,进水管5的一端贯穿水箱6的一侧并延伸至水箱6的内部,且水箱6的壁厚为一厘米,水箱6的内壁固定连接有降温装置本体7,水箱6的一侧固定连接有密封圈8,密封圈8的厚度为三毫米,且密封圈8为氢化丁腈橡胶密封圈,氢化丁腈橡胶密封圈具有极佳的抗腐蚀,且耐臭氧、耐阳光和耐天候性较好,密封圈8的内壁固定连接有冷却管9,冷却管9的一端与水泵本体4的一侧固定连接,且冷却管9为PPR冷却管,PPR冷却管施工和维修简便,且PPR冷却管使用寿命长,外壳1的内壁固定连接有支撑板10,外壳1的外壁固定连接有第一保温层11,支柱2的一端贯穿第一保温层11的底部并延伸至外壳1的底部,且第一保温层11的壁厚为十五毫米,外壳1的内壁固定连接有第二保温层12,通过设置的水泵本体4、进水管5、水箱6、降温装置本体7、密封圈8、冷却管9、外壳1、第一保温层11和第二保温层12,能够达到冷却效果好的目的,解决了一般的基因检测用样本输送装置冷却效果不好的问题,使得样本在输送过程中不会因温度过高而导致样本损坏,从而提升了该输送装置的实用性,从而为工作人员的使用提供了便利,第二保温层12的顶部固定连接有第二底座13,外壳1的内壁固定连接有固定板14,第二底座13的顶部活动连接有试管本体15,外壳1的顶部活动连接有顶盖16,顶盖16的顶部固定连接有第三底座17,第三底座17的顶部固定连接有握把18,握把18的外壁固定连接有防滑垫19,通过设置的外壳1、第三底座17、握把18和防滑垫19,能够达到基因检测用样本输送装置便于移动的目的,使得工作人员可以方便的移动该输送装置的位置,从而节约了该输送装置更换位置的时间,从而提升了该输送装置的实用性,防滑垫19的厚度为两厘米,且防滑垫19为橡胶防滑垫,橡胶防滑垫的耐滑性好,成本低,外壳1的一侧固定连接有合页20,第一保温层11的一侧固定连接有扣紧装置本体21,第一保温层11的正面固定连接有观察框22,观察框22的内壁固定连接有透明玻璃板23。

该文中出现的电器元件均与外界的主控器及220V市电电连接,并且主控器可为计算机等起到控制的常规已知设备。

在使用时,降温装置本体7给水箱6中的冷却液降温,降温过后的冷却液通过进水管5到达水泵本体4的内部,由冷却管9喷出,对整个外壳1的内部进行降温,第一保温层11和第二保温层12使外壳1的内部始终保持一个较低的温度。

综上所述,该基因检测用样本输送装置,能够达到冷却效果好的目的,解决了一般的基因检测用样本输送装置冷却效果不好的问题,使得样本在输送过程中不会因温度过高而导致样本损坏。
