技术领域
本实用新型涉及农业灌溉技术领域，具体为一种农业节水灌溉装置。
背景技术
农业灌溉，主要是指对农业耕作区进行的灌溉作业，农业灌溉方式一般可分为为传统的地面灌溉、普通喷灌以及微灌，随着社会的不断发展，科学的不断进步，各领域设备不断得到更新改进，其中在农业设备领域中，水利灌溉作为一个重要组成部分，要充分发挥农田水利工程建设的效益，就必须提升节水灌溉能力。
目前，市场上出现的农业灌溉装置在灌溉时不能根据不同农作物的需水量进行调节，使需水量较高的农作物灌溉时水量少，需水量较低的农作物灌溉时水量多，这不仅导致了水资源的浪费，同时也使农作物生长受损，同时，现有的农业灌溉装置灵活度差，灌溉效率低，难以满足农业灌溉的灌溉要求。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种农业节水灌溉装置，具备方便调节水量和操作灵活等优点，解决了一般农业节水灌溉装置不方便调节水量和操作不灵活的问题。
(二)技术方案
为实现上述该农业节水灌溉装置方便调节水量和操作灵活的目的，本实用新型提供如下技术方案：一种农业节水灌溉装置，包括储水箱，所述储水箱的顶部活动连接有密封盖，所述密封盖的底部固定连接有限位块，所述储水箱的顶部固定连接有限位座，所述储水箱的一侧固定连接有进水管，所述储水箱的内侧壁活动连接有过滤网，所述储水箱的内侧壁固定连接有集水斗，所述集水斗的底部固定连接有排水管，所述储水箱的一侧固定连接有出水管，所述出水管的顶部固定连接有节水阀，所述储水箱的底部固定连接有底座，所述底座的顶部固定连接有安装架，所述安装架的顶部固定连接有泵机，所述泵机的输入端固定连接有第一输水管，所述泵机的输出端固定连接有第二输水管，所述第二输水管的一端固定连接有箱体，所述箱体的内顶壁固定连接有挡板，所述箱体的内顶壁固定连接有滑轨，所述滑轨的内壁活动连接有节水板，所述箱体的一侧螺纹连接有软管，所述软管的一端螺纹连接有连接管，所述连接管的一端固定连接有喷淋盘，所述连接管的底部固定连接有安装板，所述安装板的外壁固定连接有喷淋把手，所述底座的顶部开设有滑槽，所述滑槽的内壁活动连接有液压缸，所述液压缸的输出端固定连接有液压杆，所述密封盖的顶部固定连接有把手。
优选的，所述限位块和限位座的数量均为四个，且四个限位块和四个限位座均以密封盖的中垂线为对称轴对称设置，且四个限位块的形状大小和四个限位座的形状大小均相互匹配。
优选的，所述储水箱的内侧壁开设有安装槽，且安装槽的形状大小和过滤网的形状大小均相互匹配。
优选的，所述滑轨的数量为两个，所述节水板的一侧贯穿箱体的正面并延伸至箱体的内部，且两个滑轨的形状大小与节水板的形状大小均相互匹配。
优选的，所述底座和液压缸通过滑槽活动连接，且滑槽的形状大小和液压缸的形状大小均相互匹配。
优选的，所述软管的两端分别与箱体的一侧和连接管的一端螺纹连接，且软管为金属软管。
优选的，所述挡板的一侧开设有漏水孔，所述挡板的形状大小与箱体的形状大小均相互匹配。
(三)有益效果
与现有技术相比，本实用新型提供了一种农业节水灌溉装置，具备以下有益效果：
1、该农业节水灌溉装置，通过设置的泵机、箱体、挡板、滑轨、节水板、软管、连接管和喷淋盘，能够调节灌溉水量，可以根据不同的农作物需水量的不同进行调节，不仅可以减少水资源的浪费，也减少了农作物生长受损的情况，提高了农作物的产量，同时，也提高了该农业节水灌溉装置的使用效率，满足了农户的灌溉需求，给农户带来了一定的经济效益。
2、该农业节水灌溉装置，通过喷淋把手、滑槽、液压缸和液压杆的相互配合使用，不仅能够调节喷淋盘的喷淋高度，同时也能使喷淋盘左右移动进行喷淋，提高了喷淋的使用效率，同时操作灵活，也方便了农户的灌溉，该农业节水灌溉装置的使用效率得到提高。
3、该农业节水灌溉装置，通过密封盖、限位块、限位座和把手的相互配合使用，能够方便农户清理过滤网上面的垃圾，防止出现堵塞，提高了该灌溉装置的使用效率，同时也提高了灌溉用水的水质，满足了农作物的生长要求。
附图说明

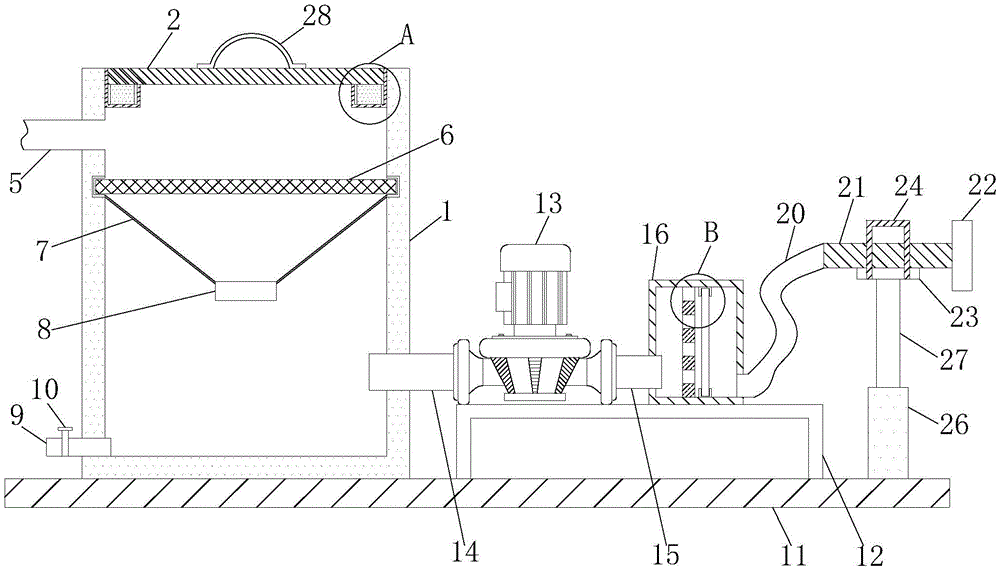

图1为本实用新型内部结构示意图；
图2为本实用新型正视图；
图3为本实用新型底座和液压缸连接示意图；
图4为本实用新型图1中A处结构放大示意图；
图5为本实用新型图1中B处结构放大示意图。
图中：1、储水箱；2、密封盖；3、限位块；4、限位座；5、进水管；6、过滤网；7、集水斗；8、排水管；9、出水管；10、节水阀；11、底座；12、安装架；13、泵机；14、第一输水管；15、第二输水管；16、箱体；17、挡板；18、滑轨；19、节水板；20、软管；21、连接管；22、喷淋盘；23、安装板；24、喷淋把手；25、滑槽；26、液压缸；27、液压杆；28、把手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，一种农业节水灌溉装置，包括储水箱1，储水箱1的顶部活动连接有密封盖2，密封盖2的底部固定连接有限位块3，储水箱1的顶部固定连接有限位座4，限位块3和限位座4的数量均为四个，且四个限位块3和四个限位座4均以密封盖2的中垂线为对称轴对称设置，且四个限位块3的形状大小和四个限位座4的形状大小均相互匹配，储水箱1的一侧固定连接有进水管5，储水箱1的内侧壁活动连接有过滤网6，储水箱1的内侧壁开设有安装槽，且安装槽的形状大小和过滤网6的形状大小均相互匹配，储水箱1的内侧壁固定连接有集水斗7，集水斗7的底部固定连接有排水管8，储水箱1的一侧固定连接有出水管9，出水管9的顶部固定连接有节水阀10，储水箱1的底部固定连接有底座11，底座11的顶部固定连接有安装架12，安装架12的顶部固定连接有泵机13，泵机13的输入端固定连接有第一输水管14，泵机13的输出端固定连接有第二输水管15，第二输水管15的一端固定连接有箱体16，箱体16的内顶壁固定连接有挡板17，挡板17的一侧开设有漏水孔，挡板17的形状大小与箱体16的形状大小均相互匹配，箱体16的内顶壁固定连接有滑轨18，滑轨18的内壁活动连接有节水板19，滑轨18的数量为两个，节水板19的一侧贯穿箱体16的正面并延伸至箱体16的内部，且两个滑轨18的形状大小与节水板19的形状大小均相互匹配，箱体16的一侧螺纹连接有软管20，软管20的一端螺纹连接有连接管21，软管20的两端分别与箱体16的一侧和连接管21的一端螺纹连接，且软管20为金属软管，金属软管是现代工业设备连接管线中的重要组成部件，连接管21的一端固定连接有喷淋盘22，通过设置的泵机13、箱体16、挡板17、滑轨18、节水板19、软管20、连接管21和喷淋盘22，能够调节灌溉水量，可以根据不同的农作物需水量的不同进行调节，不仅可以减少水资源的浪费，也减少了农作物生长受损的情况，提高了农作物的产量，同时，也提高了该农业节水灌溉装置的使用效率，满足了农户的灌溉需求，给农户带来了一定的经济效益，连接管21的底部固定连接有安装板23，安装板23的外壁固定连接有喷淋把手24，底座11的顶部开设有滑槽25，滑槽25的内壁活动连接有液压缸26，底座11和液压缸26通过滑槽25活动连接，且滑槽25的形状大小和液压缸26的形状大小均相互匹配，液压缸26的输出端固定连接有液压杆27，通过喷淋把手24、滑槽25、液压缸26和液压杆27的相互配合使用，不仅能够调节喷淋盘22的喷淋高度，同时也能使喷淋盘22左右移动进行喷淋，提高了喷淋的使用效率，同时操作灵活，也方便了农户的灌溉，该农业节水灌溉装置的使用效率得到提高，密封盖2的顶部固定连接有把手28，通过密封盖2、限位块3、限位座4和把手28的相互配合使用，能够方便农户清理过滤网6上面的垃圾，防止出现堵塞，提高了该灌溉装置的使用效率，同时也提高了灌溉用水的水质，满足了农作物的生长要求。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
在使用时，水从进水管5进入储水箱1，通过过滤网6固体杂质被过滤，经集水斗7和排水管8流入储水箱1的底部，泵机13启动，过滤后的水经第一输水管14进入泵机13的输入端，从泵机13输出端流出，由第二输水管15到达箱体16的内部，通过挡板17的漏水孔，当向外抽动节水板19时，可以调节水量的大小，满足灌溉需求，水经软管20和连接管21再由喷淋盘22喷出灌溉，同时，可以通过液压缸26和液压杆27调节喷淋的高度，另外，可以通过喷淋把手24和滑槽25调节喷淋的方向，当水质不符合灌溉要求时，可以通过节水阀10，将水由出水管9从储水箱1排出。
综上所述，该农业节水灌溉装置，达到了方便调节水量和操作灵活等优点，解决了一般农业节水灌溉装置不方便调节水量和操作不灵活的问题，满足了人们的使用需求。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
