技术领域
本实用新型涉及农业栽培技术领域，具体为一种农业栽培滴灌装置。
背景技术
农业是通过培育动植物生产食品及工业原料的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身。我们把利用动物植物等生物的生长发育规律，通过人工培育来获得产品的各部门，统称为农业。农业是支撑国民经济建设与发展的基础产品。农业是人们利用动植物体的生活机能，把自然界的物质和能转化为人类需要的产品的生产部门。现阶段的农业分为植物栽培和动物饲养两大类。众所周知在对于一些生命力低且缺水的地区就需要用到农业栽培滴灌装置。
但是现在市面上一般的农业栽培滴灌装置的防堵塞效果不是很好，使该农业栽培滴灌装置在长时间的工作过程中很容易出现堵塞等情况，从而降低了该农业栽培滴灌装置的滴灌效率，长此以往很容易导致该农业栽培滴灌装置损坏等情况，所以现有的农业栽培滴灌装置无法满足人们的使用需求，给人们的工作带来了不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种农业栽培滴灌装置，具备防堵塞效果好等优点，解决了一般农业栽培滴灌装置防堵塞效果不好的问题。
(二)技术方案
为实现上述该栽培滴灌装置防堵塞效果好的目的，本实用新型提供如下技术方案：一种农业栽培滴灌装置，包括搅拌箱外壳，所述搅拌箱外壳的底部固定连接有第一底座，所述搅拌箱外壳的顶部固定连接有输入管，所述搅拌箱外壳的顶部固定连接有进药管，所述搅拌箱外壳的顶部固定连接有电机防护壳，所述电机防护壳的内侧壁固定连接有电机支撑杆，所述电机支撑杆的一端固定连接有电机，所述电机的输出端通过联轴器固定连接有转轴，所述转轴的外壁固定连接有搅拌叶片，所述搅拌箱外壳的一侧固定连接有连接管，所述连接管的外壁固定连接有阀体，所述阀体贯穿连接管，所述连接管的一端固定连接有过滤箱外壳，所述过滤箱外壳的底部固定连接有第二底座，所述过滤箱外壳的内顶壁活动连接有滑轮，所述滑轮的底部活动连接有连接杆，所述连接杆的一端固定连接有第一固定框，所述第一固定框的底部固定连接有过滤网，所述第一固定框的正面固定连接有把手，所述把手的外壁固定连接有防滑垫，所述过滤箱外壳的正面活动连接有第二固定框，所述过滤箱外壳的顶部固定连接有水泵，所述水泵的输入端固定连接有进水管，所述水泵的输出端固定连接有出水管，所述出水管的一端活动连接有出水支管，所述出水支管的外壁固定连接有滴水管。
优选的，所述搅拌箱外壳的正面开设有观察槽，且观察槽的内壁固定连接有观察玻璃。
优选的，所述电机支撑杆的数量为四个，且四个电机支撑杆呈环形等距离设置在电机的外壁。
优选的，所述过滤网的数量为两个，且两个过滤网分别设置在第一固定框的内壁与第二固定框的内壁，且两个过滤网均为不锈钢过滤网。
优选的，所述进水管的一端贯穿过滤箱外壳的顶部并延伸至过滤箱外壳的内部，且进水管的另一端的形状大小与水泵的输入端的形状大小均相互匹配。
优选的，所述电机防护壳的内壁固定连接有防尘网，且防尘网为不锈钢防尘网。
优选的，所述输入管的形状大小与进药管的形状大小均相互匹配，且输入管和进药管以搅拌箱外壳的中垂线为对称轴对称设置。
(三)有益效果
与现有技术相比，本实用新型提供了一种农业栽培滴灌装置，具备以下有益效果：
1、该农业栽培滴灌装置，通过过滤箱外壳、第二底座、滑轮、连接杆、第一固定框、过滤网、把手、防滑垫和第二固定框的相互配合使用，达到了该农业栽培滴灌装置防堵塞效果好的目的，从而解决了一般农业栽培滴灌装置防堵塞效果不好的问题，使该农业栽培滴灌装置在长时间的使用过程中不会出现堵塞等情况，从而提高了农业栽培滴灌装置的滴灌效率，提高了该农业栽培滴灌装置的使用寿命，进一步的满足了人们的使用需求，给人们的工作带来了便利。
2、该农业栽培滴灌装置，通过设置的搅拌箱外壳、输入管、进药管、电机防护壳、电机支撑杆、电机、转轴和搅拌叶片，能够使该农业栽培滴灌装置不仅可以进行水的滴灌，还可以对药物进行搅拌混合之后进行滴灌，从而进一步的提高了人们的工作效率，使人们使用起来更加的得心应手，给人们的工作带来了便利，值得推广使用。
3、该农业栽培滴灌装置，通过设置的电机防护壳和防尘网，能够有效的阻挡灰尘进入电机的内部从而影响电机的运行，间接的提高了电机的使用寿命，使人们使用起来更加的安心，进一步的满足了人们的使用需求，给人们的工作带来了便利。
附图说明

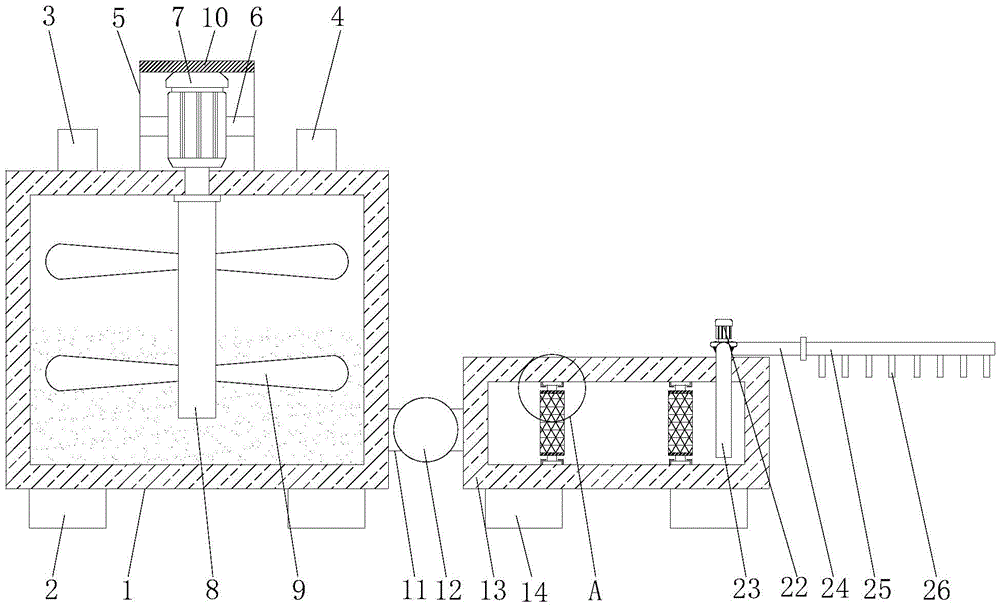

图1为本实用新型结构示意图；
图2为本实用新型结构正视图；
图3为本实用新型图1中A处结构放大示意图；
图4为本实用新型电机与电机防护壳结构示意图。
图中：1、搅拌箱外壳；2、第一底座；3、输入管；4、进药管；5、电机防护壳；6、电机支撑杆；7、电机；8、转轴；9、搅拌叶片；10、防尘网；11、连接管；12、阀体；13、过滤箱外壳；14、第二底座；15、滑轮；16、连接杆；17、第一固定框；18、过滤网；19、把手；20、防滑垫；21、第二固定框；22、水泵；23、进水管；24、出水管；25、出水支管；26、滴水管；27、观察玻璃。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种农业栽培滴灌装置，包括搅拌箱外壳1，搅拌箱外壳1的底部固定连接有第一底座2，搅拌箱外壳1的顶部固定连接有输入管3，搅拌箱外壳1的顶部固定连接有进药管4，搅拌箱外壳1的顶部固定连接有电机防护壳5，电机防护壳5的内侧壁固定连接有电机支撑杆6，电机防护壳5的内壁固定连接有防尘网10，且防尘网10为不锈钢防尘网，通过不锈钢防尘网的设置，可以使防尘网10在长时间的使用过程中不会出现生锈和腐蚀等情况，再通过设置的电机防护壳5和防尘网10，能够有效的阻挡灰尘进入电机7的内部从而影响电机7的运行，间接的提高了电机7的使用寿命，使人们使用起来更加的安心，进一步的满足了人们的使用需求，给人们的工作带来了便利，电机支撑杆6的一端固定连接有电机7，电机7的输出端通过联轴器固定连接有转轴8，电机支撑杆6的数量为四个，且四个电机支撑杆6呈环形等距离设置在电机7的外壁，通过四个电机支撑杆6的设置，可以使电机7在运行过程中更加的稳定，转轴8的外壁固定连接有搅拌叶片9，搅拌箱外壳1的一侧固定连接有连接管11，搅拌箱外壳1的正面开设有观察槽，且观察槽的内壁固定连接有观察玻璃27，输入管3的形状大小与进药管4的形状大小均相互匹配，且输入管3和进药管4以搅拌箱外壳1的中垂线为对称轴对称设置，再通过设置的搅拌箱外壳1、输入管3、进药管4、电机防护壳5、电机支撑杆6、电机7、转轴8和搅拌叶片9，能够使该农业栽培滴灌装置不仅可以进行水的滴灌，还可以对药物进行搅拌混合之后进行滴灌，从而进一步的提高了人们的工作效率，使人们使用起来更加的得心应手，给人们的工作带来了便利，值得推广使用，连接管11的外壁固定连接有阀体12，阀体12贯穿连接管11，连接管11的一端固定连接有过滤箱外壳13，过滤箱外壳13的底部固定连接有第二底座14，过滤箱外壳13的内顶壁活动连接有滑轮15，滑轮15的底部活动连接有连接杆16，连接杆16的一端固定连接有第一固定框17，第一固定框17的底部固定连接有过滤网18，第一固定框17的正面固定连接有把手19，把手19的外壁固定连接有防滑垫20，过滤箱外壳13的正面活动连接有第二固定框21，过滤网18的数量为两个，且两个过滤网18分别设置在第一固定框17的内壁与第二固定框21的内壁，且两个过滤网18均为不锈钢过滤网，通过不锈钢过滤网的设置，可以使过滤网18在长时间的使用过程中不会出现生锈和腐蚀等情况，过滤箱外壳13的顶部固定连接有水泵22，水泵22的输入端固定连接有进水管23，水泵22的输出端固定连接有出水管24，进水管23的一端贯穿过滤箱外壳13的顶部并延伸至过滤箱外壳13的内部，且进水管23的另一端的形状大小与水泵22的输入端的形状大小均相互匹配，再通过过滤箱外壳13、第二底座14、滑轮15、连接杆16、第一固定框17、过滤网18、把手19、防滑垫20和第二固定框21的相互配合使用，达到了该农业栽培滴灌装置防堵塞效果好的目的，从而解决了一般农业栽培滴灌装置防堵塞效果不好的问题，使该农业栽培滴灌装置在长时间的使用过程中不会出现堵塞等情况，从而提高了农业栽培滴灌装置的滴灌效率，提高了该农业栽培滴灌装置的使用寿命，进一步的满足了人们的使用需求，给人们的工作带来了便利，出水管24的一端活动连接有出水支管25，出水支管25的外壁固定连接有滴水管26。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
在使用时，将水通过输入管3进入搅拌箱外壳1内，然后将药物通过进药管4进入搅拌箱外壳1内，此时电机7开始工作，电机7带动转轴8，转轴8带动搅拌叶片9进行转动，然后搅拌完成的液体通过连接管11进入过滤箱外壳13，然后通过过滤网18对其进行过滤，此时水泵22开始工作，水泵22通过进水管23将过滤箱外壳13内部的液体抽出，然后通过出水管24排出，然后再进入出水支管25，最后通过滴水管26排出即可。
综上所述，该农业栽培滴灌装置，达到了该农业栽培滴灌装置防堵塞效果好的目的，使该农业栽培滴灌装置在长时间的使用过程中不会出现堵塞等情况，从而提高了农业栽培滴灌装置的滴灌效率，提高了该农业栽培滴灌装置的使用寿命，进一步的满足了人们的使用需求，给人们的工作带来了便利。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
