技术领域
本实用新型涉及市政除虫领域，具体涉及一种市政园林用树木杀虫装置。
背景技术
在市政园林树木养护过程中，定期要对树木进行杀虫处理，从而保证树木不受虫害的影响能正常生长。树木的杀虫处理多采用药水进行喷洒。目前的杀虫装置都是直接固定在市政车上，无法拆卸，但是在树木种植的比较密集的地方，如果需要对这些树木进行杀虫的时候，市政车是无法开进去的，所以只能使用人工喷药的方式，浪费了打量了人力，并且可能对工作人员的健康造成损害，所以需要一种杀虫装置可以自由的拆卸下来，在密度较大的地方进行喷药杀虫的时候，可以将杀虫装置拆卸下来，安装到较小的小车上，从而方便了装置的使用。
实用新型内容
本实用新型的目的在于提供一种市政园林用树木杀虫装置。
为达此目的，本实用新型采用以下技术方案：
提供一种市政园林用树木杀虫装置，包括有底板、安装板、杀虫喷淋装置和固定安装在底板上的固定安装装置，所述底板为矩形块状结构，所述固定安装装置包括有滑板、夹板、第一电机、转轴、齿轮和对称设置在底板底侧的导向柱，所述滑板滑动设置在对应的导向柱的侧部，所述夹板固定连接在对应的滑板的端部，所述底板的底侧的中间设置有安装槽，所述第一电机固定安装在安装槽内，所述转轴与第一电机的输出端固定连接，并且转轴的端部穿过底板延伸至底板的下侧，所述齿轮固定设置在转轴的端部，所述滑板的内侧均设置有齿槽，所述滑板均与齿轮啮合连接，所述安装板设置在底板上，所述杀虫喷淋装置包括有配药机构和喷淋机构，所述配药机构固定设置在安装板上，所述喷淋机构固定设置在配药机构的侧部，并且喷淋机构通过输料软管与配药机构固定连接。
作为市政园林用树木杀虫装置的一种优选方案，所述导向柱靠近滑板的一侧设置有滑槽，所述滑板的侧部设置有滑条，所诉滑条滑动设置在滑槽内。
作为市政园林用树木杀虫装置的一种优选方案，所述底板上对称设置有电动滑轨，所述安装板的底部滑动设置在电动滑轨内。
作为市政园林用树木杀虫装置的一种优选方案，所述配药机构包括有配药箱、储水箱和搅拌机构，所述配药箱固定设置在安装板的中间位置，所述储水箱固定设置在配药箱的侧部，并且储水箱通过输水管与配药箱连接，所述搅拌机构固定安装在配药箱上。
作为市政园林用树木杀虫装置的一种优选方案，所述搅拌机构包括有搅拌架和第二电机，所述第二电机固定安装在配药箱上，并且第二电机的输出端延伸至配药箱内，所述搅拌架与第二电机的输出端固定连接。
作为市政园林用树木杀虫装置的一种优选方案，所述喷淋机构包括有万向喷头、支撑杆和固定卡扣，所述支撑杆固定设置在安装板上，所述固定卡扣设置在支撑杆上，所述输料软管的端部卡设在固定卡扣上，所述万向喷头固定连接在输料软管的端部。
作为市政园林用树木杀虫装置的一种优选方案，所述万向喷头上还套设有围挡。
作为市政园林用树木杀虫装置的一种优选方案，所述配药箱上还固定设置有配药入口。
本实用新型的有益效果：
1、该市政园林用树木杀虫装置，设计有滑板、夹板、第一电机、转轴、齿轮和导向柱，可以在安装本装置的时候，将装置摆在确定的位置，然后第一电机驱动齿轮转动，与齿轮啮合的两个滑板就会同时向内移动，安装在滑板端部的夹板就会同时向内移动，实现夹紧固定的目的。
2、该市政园林用树木杀虫装置，设计有围挡，可以在喷药的时候，防止由于风的作用或者其他因素，导致杀虫的农药撒到工作人员的皮肤上等位置，从而防止杀虫药剂对工作人员的身体健康造成损伤。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对本实用新型实施例中所需要使用的附图作简单地介绍。显而易见地，下面所描述的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

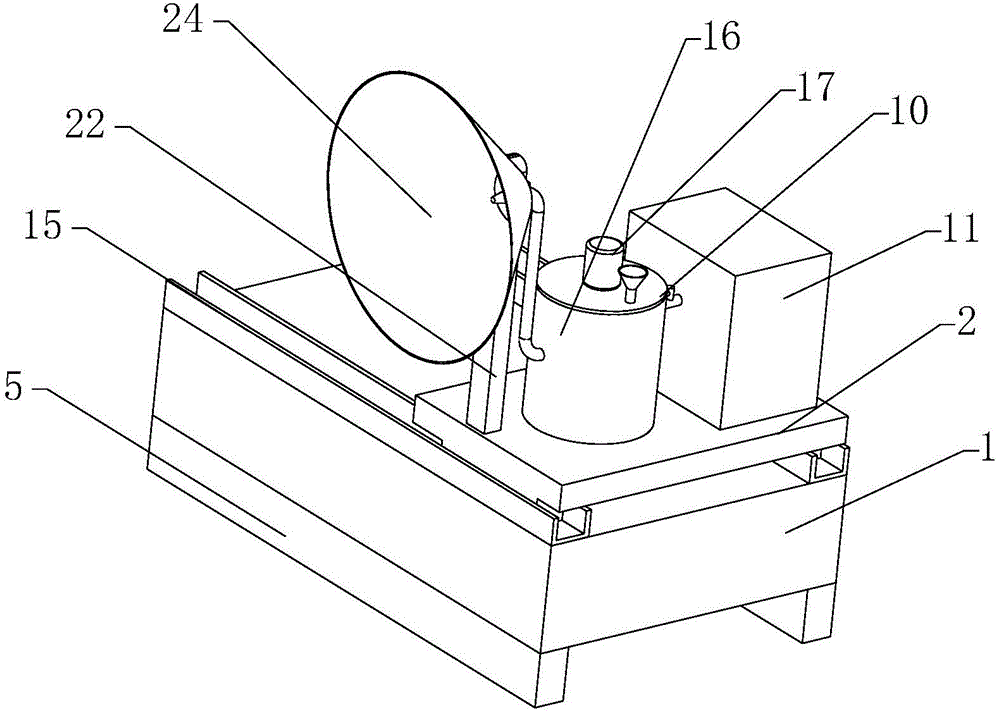

图1是本实用新型的结构示意图一。
图2是本实用新型的结构示意图二。
图3是本实用新型的固定安装装置的拆分结构示意图。
图4是本实用新型的杀虫喷淋装置的拆分结构示意图。
图中：底板1，安装板2，固定安装装置3，滑板4，夹板5，第一电机6，齿轮7，导向柱8，安装槽9，配药机构10，储水箱11，输料软管12，滑槽13，滑条14，电动滑轨15，配药箱16，搅拌机构17，输水管18，搅拌架19，第二电机20，万向喷头21，支撑杆22，固定卡扣23，围挡24，配药入口25。
具体实施方式
下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。
其中，附图仅用于示例性说明，表示的仅是示意图，而非实物图，不能理解为对本专利的限制；为了更好地说明本实用新型的实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
本实用新型实施例的附图中相同或相似的标号对应相同或相似的部件；在本实用新型的描述中，需要理解的是，若出现术语“上”、“下”、“左”、“右”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。
在本实用新型的描述中，除非另有明确的规定和限定，若出现术语“连接”等指示部件之间的连接关系，该术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个部件内部的连通或两个部件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
参照图1至图4所示的一种市政园林用树木杀虫装置，包括有底板1、安装板2、杀虫喷淋装置和固定安装在底板1上的固定安装装置3，所述底板1为矩形块状结构，所述固定安装装置3包括有滑板4、夹板5、第一电机6、转轴、齿轮7和对称设置在底板1底侧的导向柱8，所述滑板4滑动设置在对应的导向柱8的侧部，所述夹板5固定连接在对应的滑板4的端部，所述底板1的底侧的中间设置有安装槽9，所述第一电机6固定安装在安装槽9内，所述转轴与第一电机6的输出端固定连接，并且转轴的端部穿过底板1延伸至底板1的下侧，所述齿轮7固定设置在转轴的端部，所述滑板4的内侧均设置有齿槽，所述滑板4均与齿轮7啮合连接，所述安装板2设置在底板1上，所述杀虫喷淋装置包括有配药机构10和喷淋机构，所述配药机构10固定设置在安装板2上，所述喷淋机构固定设置在配药机构10的侧部，并且喷淋机构通过输料软管12与配药机构10固定连接。使用装置的时候，需要将装置安装在市政车或者小推车等车辆上，首先将底板1摆放在车辆上，使得固定安装装置3上的夹板5位于车辆的两侧，然后第一电机6驱动齿轮7转动，与齿轮7啮合的两个滑板4就会同时向内移动，安装在滑板4端部的夹板5就会同时向内移动，使得夹板5夹紧固定在车辆上，喷药的时候，首先根据具体的病虫害情况确定使用的农药，然后正确配比在配药箱16内，最后由万向喷头21对树木进行杀虫喷淋。
所述导向柱8靠近滑板4的一侧设置有滑槽13，所述滑板4的侧部设置有滑条14，所诉滑条14滑动设置在滑槽13内。滑条14和滑槽13的设置可以确保滑板4沿着导向柱8的延伸方向运动。
所述底板1上对称设置有电动滑轨15，所述安装板2的底部滑动设置在电动滑轨15内。安装板2可以带动安装在安装板2上的喷淋机构在车辆上回来移动，使得喷淋更充分，提高杀虫的效率。
所述配药机构10包括有配药箱16、储水箱11和搅拌机构17，所述配药箱16固定设置在安装板2的中间位置，所述储水箱11固定设置在配药箱16的侧部，并且储水箱11通过输水管18与配药箱16连接，所述搅拌机构17固定安装在配药箱16上。
所述搅拌机构17包括有搅拌架19和第二电机20，所述第二电机20固定安装在配药箱16上，并且第二电机20的输出端延伸至配药箱16内，所述搅拌架19与第二电机20的输出端固定连接。在配药完成之后，由搅拌机构17将配药箱16内的药剂搅拌均匀。
所述喷淋机构包括有万向喷头21、支撑杆22和固定卡扣23，所述支撑杆22固定设置在安装板2上，所述固定卡扣23设置在支撑杆22上，所述输料软管12的端部卡设在固定卡扣23上，所述万向喷头21固定连接在输料软管12的端部。万向喷头21的设计可以使得喷淋的效率更高。
所述万向喷头21上还套设有围挡24。围挡24可以在喷药的时候，防止由于风的作用或者其他因素，导致杀虫的农药撒到工作人员的皮肤上等位置，保护工作人员的健康。
所述配药箱16上还固定设置有配药入口25。
工作原理：使用装置的时候，需要将装置安装在市政车或者小推车等车辆上，首先将底板1摆放在车辆上，使得固定安装装置3上的夹板5位于车辆的两侧，然后第一电机6驱动齿轮7转动，与齿轮7啮合的两个滑板4就会同时向内移动，安装在滑板4端部的夹板5就会同时向内移动，使得夹板5夹紧固定在车辆上，喷药的时候，首先根据具体的病虫害情况确定使用的农药，然后正确配比在配药箱16内，最后由万向喷头21对树木进行杀虫喷淋。
需要声明的是，上述具体实施方式仅仅为本实用新型的较佳实施例及所运用技术原理。本领域技术人员应该明白，还可以对本实用新型做各种修改、等同替换、变化等等。但是，这些变换只要未背离本实用新型的精神，都应在本实用新型的保护范围之内。另外，本申请说明书和权利要求书所使用的一些术语并不是限制，仅仅是为了便于描述。
