技术领域
本实用新型涉及智能家居技术领域，具体为一种智能家居用底座装置。
背景技术
随着社会的飞速发展、国民经济的快速提高、科技的持续进步，各行各业都在蒸蒸日上的发展，市场上出现了各种各样的物品，智能家居也纷纷出现在人们眼前，智能家居是以住宅为平台，利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。与普通家居相比，智能家居不仅具有传统的居住功能，兼备建筑、网络通信、信息家电、设备自动化，提供全方位的信息交互功能。
但是现有市场中，智能家居的底座都比较单一，都只能拿来固定智能家居，不便于移动智能家居，且一些智能家居在运行时会产生震动，而现有的底座不具备减震性能。因此，我们提出一种智能家居用底座装置。
实用新型内容
针对现有技术的不足，本实用新型提供了一种智能家居用底座装置，具备便于移动、减震效果好等优点，解决了现有的智能家居底座不便于移动且减震性能差的问题。
本实用新型解决其技术问题所采用的技术方案是：一种智能家居用底座装置，包括减震装置、移动装置，所述减震装置的底部安装有移动装置。
所述减震装置包括装置底座，所述装置底座的顶部外壁上开设有连接槽，所述连接槽的内部活动安装有放置底座，所述放置底座的内部活动安装有横杆，所述横杆左右两端的外壁上均固定安装有挡块，每个挡块与放置底座的外壁之间且位于横杆的外壁上均设置有第一减震弹簧，所述连接槽底部外壁的左右两端均固定安装有竖杆，每个竖杆的顶端均固定安装有限位块，每个竖杆的外壁上且位于横杆的下方均套设有第二减震弹簧，所述装置底座的左侧外壁上固定安装有支撑块，所述支撑块的内部活动安装有调节杆，所述调节杆的内部开设有调节槽，所述调节槽的内部活动安装有T型杆，所述T型杆的底端固定安装有圆盘，所述圆盘的右侧外壁上固定安装有若干个卡块。
所述移动装置包括连接块，所述连接块的内部开设有转动槽，所述转动槽的内部活动安装有转动块，所述转动块的底部固定安装有连接杆，所述连接杆远离转动块的一端固定安装有轴承，所述轴承的内部活动安装有转动轴，所述转动轴的左右两端均固定连接有车轮。
进一步的，所述放置底座的顶部外壁上开设有放置凹槽，所述横杆贯穿放置底座的底端并与其活动连接。
进一步的，所述竖杆分别位于放置底座的左右两侧，且两个竖杆分别贯穿横杆的左右两端并与其活动连接。
进一步的，所述支撑块的内部开设有凹槽，凹槽内壁上安装有转轴，转轴贯穿调节杆的顶端并与其活动连接。
进一步的，所述T型杆贯穿调节槽的底部外壁，且T型杆的外壁上套设有调节弹簧。
进一步的，所述连接块固定安装在装置底座的底部外壁上，位于靠左的车轮的左侧外壁上开设有若干个卡槽，所述卡块与卡槽活动连接。
本实用新型的有益效果是：
1、该智能家居用底座装置，通过轴承、转动轴、车轮的联合设置，推动装置底座即可使其移动，通过转动块、转动槽的设置，使得底座移动时可进行转向；通过支撑块、调节杆、调节槽、T型杆、调节弹簧的设置，向下拉动圆盘，带动卡块向下移动，使卡块插入卡槽，即可锁死车轮，将底座固定，使得底座便于移动、固定，提高了实用性。
2、该智能家居用底座装置，智能家居放置于放置底座内的放置凹槽内，通过横杆、第一减震弹簧、竖杆、第二减震弹簧的联合设置，第一减震弹簧能够提供一个水平方向上的缓冲效果，第二减震弹簧能够提供一个竖直方向上的缓冲效果，提高了底座的减震性能。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例描述中或现有技术中所需要使用的附图作简单地介绍。

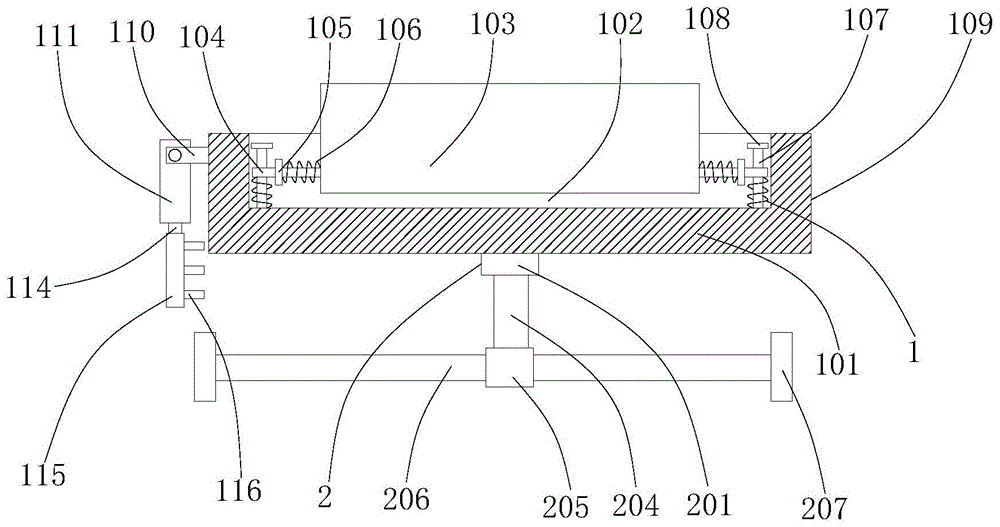

图1为本实用新型结构示意图；
图2为本实用新型调节块的内部剖视图；
图3为本实用新型圆盘处的结构示意图；
图4为本实用新型连接块的内部剖视图；
图5为本实用新型车轮处的侧视图。
附图标记说明：1减震装置、101装置底座、102连接槽、103放置底座、104横杆、105挡块、106第一减震弹簧、107竖杆、108限位块、109第二减震弹簧、110支撑块、111调节杆、112调节槽、113T型杆、114调节弹簧、115圆盘、116卡块、2移动装置、201连接块、202转动槽、203转动块、204连接杆、205轴承、206转动轴、207车轮、208卡槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
请参阅图1-5，一种智能家居用底座装置，包括减震装置1、移动装置2，减震装置1的底部安装有移动装置2。
减震装置1包括装置底座101，装置底座101的顶部外壁上开设有连接槽102，连接槽102的内部活动安装有放置底座103，放置底座103的内部活动安装有横杆104，放置底座103的顶部外壁上开设有放置凹槽，横杆104贯穿放置底座103的底端并与其活动连接，横杆104左右两端的外壁上均固定安装有挡块105，每个挡块105与放置底座103的外壁之间且位于横杆104的外壁上均设置有第一减震弹簧106，连接槽102底部外壁的左右两端均固定安装有竖杆107，竖杆107分别位于放置底座103的左右两侧，且两个竖杆107分别贯穿横杆104的左右两端并与其活动连接，每个竖杆107的顶端均固定安装有限位块108，每个竖杆107的外壁上且位于横杆104的下方均套设有第二减震弹簧109，装置底座101的左侧外壁上固定安装有支撑块110，支撑块110的内部活动安装有调节杆111，支撑块110的内部开设有凹槽，凹槽内壁上安装有转轴，转轴贯穿调节杆111的顶端并与其活动连接，调节杆111的内部开设有调节槽112，调节槽112的内部活动安装有T型杆113，T型杆113贯穿调节槽112的底部外壁，且T型杆113的外壁上套设有调节弹簧114，T型杆113的底端固定安装有圆盘115，圆盘115的右侧外壁上固定安装有若干个卡块116。
移动装置2包括连接块201，连接块201的内部开设有转动槽202，转动槽202的内部活动安装有转动块203，转动块203的底部固定安装有连接杆204，连接杆204远离转动块203的一端固定安装有轴承205，轴承205的内部活动安装有转动轴206，转动轴206的左右两端均固定连接有车轮207，连接块201固定安装在装置底座101的底部外壁上，位于靠左的车轮207的左侧外壁上开设有若干个卡槽208，卡块116与卡槽208活动连接。
在使用时，装置底座101下方设置有车轮207，推动装置底座101即可使其移动，通过转动块203、转动槽202的设置，使得移动时可进行转向；向下拉动圆盘115，带动卡块116向下移动，使卡块116插入卡槽208，即可锁死车轮207，将底座固定。智能家居放置于放置底座103内的放置凹槽内，通过设置横杆104、第一减震弹簧106、竖杆107、第二减震弹簧109，第一减震弹簧106能够提供一个水平方向上的缓冲效果，第二减震弹簧109能够提供一个竖直方向上的缓冲效果，使底座具有较好的减震性能。
对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
