技术领域
本实用新型涉及家具领域，更具体的说是涉及一种便于收纳的晾衣装置。
背景技术
晾衣架是生活中人们用于晾挂衣物的常用设备，在日常生活中，一般会使用衣架来挂持衣物，然后再利用衣架的挂钩挂在横向设置的晾衣杆的上端面进行挂晒。现在社会生活中，人们的生活空间有限，晾衣架往往是固定在墙壁上的，不能根据使用要求进行移动，在不使用时占用了大量的空间，造成空间的浪费和人们活动的不便。
实用新型内容
本实用新型的目的是针对现有技术的不足之处，提供一种便于收纳的晾衣装置，拆装、收纳方便快捷，承重性能好，适用家中墙角位置处，满足人们的晾晒需求。
本实用新型的技术解决措施如下：
一种便于收纳的晾衣装置，包括呈90°的两组墙侧面，还包括呈90°的圆弧壳体和可拆卸地装设在圆弧壳体上的晾衣杆，所述圆弧壳体的两侧边上分别设有延伸部，且两组延伸部的延伸方向分别与相对应的墙侧面平行；所述圆弧壳体的上部的弧面周向上均布有三组以上的插槽，所述晾衣杆的前端为U型结构，且U型结构能够插入插槽中定位；所述圆弧壳体的中部弧面周向上均布有三组以上的支撑槽，每一组支撑槽对应一组插槽，且每一组支撑槽位于相对应的插槽的正下方；所述晾衣杆的底部设有定位槽，定位槽内通过转轴连接有支撑杆，且支撑杆能够插入支撑槽内使支撑杆能够支撑晾衣杆。
作为优选，所述延伸部纵向上设有多组安装孔，通过螺栓穿过安装孔能够将延伸部固定在墙侧面上。
作为优选，所述晾衣杆上并排设有多组挂孔，挂孔为圆孔。
作为优选，所述晾衣杆的上表面上并排设有多组U型挂槽。
作为优选，所述圆弧壳体的上部内侧装设有能够悬挂晾衣杆的挂杆，晾衣杆前端的U型结构能够挂在挂杆上。
作为优选，所述圆弧壳体的底部装设有一90°扇形槽。
作为优选，所述支撑杆为圆杆，晾衣杆的底部的定位槽为圆弧槽，圆杆能够卡紧在圆弧槽内，且晾衣杆的底部且位于圆弧槽的两侧设有与圆弧槽相连通的手指容纳槽，拇指和食指能够插入手指容纳槽内拉动支撑杆能够将支撑杆脱离圆弧槽。
作为优选，所述晾衣杆是横截面为方形的长杆结构。
本实用新型的有益效果在于：
本实用新型的晾衣杆可以取下，支撑杆转入定位槽内定位后将晾衣杆悬挂到挂杆上，且晾衣杆的底端收纳在扇形槽内，这样晾衣杆不使用时就可以收纳放置，其不占用空间，使用时可周向上装上多组晾衣杆，安装时，晾衣杆的前端的U型结构插入插槽中定位，将拇指和食指插入手指容纳槽内拉动支撑杆，将支撑杆脱离晾衣杆底部的圆弧槽，转动支撑杆将其支撑在圆弧壳体上的支撑槽内，由于支撑杆的作用，晾衣杆定位更加稳固，而且承重力大，其上可以晾晒多件衣物，使用方便。
附图说明
下面结合附图对本实用新型做进一步的说明：

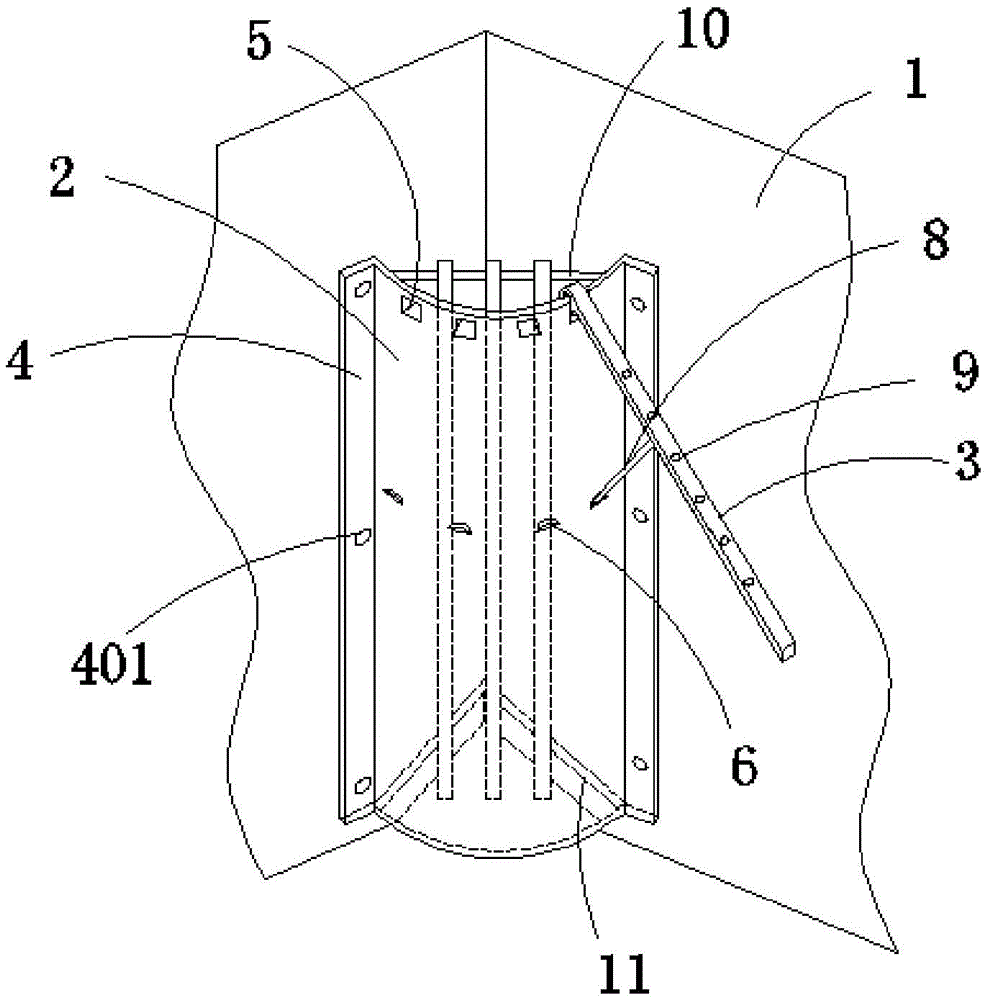

图1为本实用新型的结构示意图；
图2为本实用新型的使用时的结构示意图；
图3为本实用新型的晾衣杆的结构示意图；
图1～3中：1—墙侧面；2—圆弧壳体；3—晾衣杆；301—U型结构；4—延伸部；401—安装孔；5—插槽；6—支撑槽；7—定位槽；8—支撑杆；9—挂孔；10—挂杆；11—90°扇形槽；12—转轴。
具体实施方式
实施例，见附图1～3，一种便于收纳的晾衣装置，包括呈90°的两组墙侧面1，还包括呈90°的圆弧壳体2和可拆卸地装设在圆弧壳体上的晾衣杆3，所述圆弧壳体的两侧边上分别设有延伸部4，且两组延伸部的延伸方向分别与相对应的墙侧面平行；所述延伸部纵向上设有多组安装孔401，通过螺栓穿过安装孔能够将延伸部固定在墙侧面上。
所述圆弧壳体的上部的弧面周向上均布有三组以上的插槽5，所述晾衣杆的前端为U型结构301，且U型结构能够插入插槽中定位；所述圆弧壳体的中部弧面周向上均布有三组以上的支撑槽6，每一组支撑槽对应一组插槽，且每一组支撑槽位于相对应的插槽的正下方；所述晾衣杆的底部设有定位槽7，定位槽内通过转轴12连接有支撑杆8，且支撑杆能够插入支撑槽内使支撑杆能够支撑晾衣杆。
所述晾衣杆是横截面为方形的长杆结构。所述晾衣杆上并排设有多组挂孔9，挂孔为圆孔。或晾衣杆的上表面上并排设有多组U型挂槽。本实施例采用圆形挂孔的结构。
所述圆弧壳体的上部内侧装设有能够悬挂晾衣杆的挂杆10，晾衣杆前端的U型结构能够挂在挂杆上。
所述圆弧壳体的底部装设有一90°扇形槽11。晾衣杆可以取下，支撑杆转入定位槽内定位后将晾衣杆悬挂到挂杆上，且晾衣杆的底端收纳在扇形槽内，这样晾衣杆不使用时就可以收纳放置，其不占用空间。
所述支撑杆8为圆杆，晾衣杆的底部的定位槽为圆弧槽，圆杆能够卡紧在圆弧槽内，且晾衣杆的底部且位于圆弧槽的两侧设有与圆弧槽相连通的手指容纳槽302，拇指和食指能够插入手指容纳槽内拉动支撑杆能够将支撑杆脱离圆弧槽。
上述实施例是对本实用新型进行的具体描述，只是对本实用新型进行进一步说明，不能理解为对本实用新型保护范围的限定，本领域的技术人员根据上述实用新型的内容作出一些非本质的改进和调整均落入本实用新型的保护范围之内。
