技术领域
本实用新型涉及美容设备技术领域，具体为一种美容用玻尿酸注射器。
背景技术
随着现在人们对美的追求越来越高，人们会对自己的脸部进行美容，从而使用者需要用到玻尿酸注射器对美容者的脸部进行注射玻尿酸，从而使美容者的脸部达到瘦脸的效果，然而传统的玻尿酸注射器不具备自毁功能，有些不法商人会对使用过的玻尿酸注射器进行回收，甚至会连续使用注射过的玻尿酸注射器对美容者的脸部进行注射玻尿酸，易造成美容者的脸部产生感染，给美容者的身心健康带来极大的伤害。
实用新型内容
本实用新型的目的在于提供一种美容用玻尿酸注射器，具备自毁功能的优点，解决了传统玻尿酸注射器不具备自毁功能的问题。
为实现上述目的，本实用新型提供如下技术方案：一种美容用玻尿酸注射器，包括注射管，所述注射管内腔顶部和底部的左侧均固定连接有卡紧块，所述注射管右侧的顶部和底部均固定连接有固定箱，所述固定箱内腔的右侧开设有通槽，所述固定箱内腔的外侧固定连接有上固定块，所述上固定块的内侧从左至右依次焊接有两个限位弹簧，所述限位弹簧的内侧焊接有下固定块，所述下固定块内侧的中心处固定连接有卡块，所述注射管内腔左侧的中心处连通有弧形针头，所述注射管内腔的右侧设置有无菌块，所述无菌块的中心处套设有推杆，所述推杆的左侧贯穿无菌块并固定连接有活塞，所述活塞顶部和底部的中心处均开设有与卡紧块配合使用的卡紧槽，所述推杆的右侧贯穿无菌块并固定连接有推柄，所述推柄顶部和底部的中心处均固定连接有支架，所述支架顶部和底部的左侧均固定连接有与卡块配合使用的半弧形卡扣块。
优选的，所述推杆右侧的表面套设有橡胶弹簧，所述橡胶弹簧的左侧与无菌块的右侧固定连接，所述橡胶弹簧的右侧与推柄的左侧固定连接，所述橡胶弹簧的外侧套设有橡胶伸缩囊，所述橡胶伸缩囊位于无菌块和推柄的内侧。
优选的，所述固定箱内腔左侧的中心处固定连接有限位块，所述限位块的右侧开设有与半弧形卡扣块和支架配合使用的弧形槽。
优选的，所述无菌块的顶部和底部均固定连接有支撑块，所述支撑块内腔的中心处开设有卡槽，所述卡槽的内腔设置有卡杆，所述卡杆的左侧与注射管的右侧固定连接，所述卡杆的顶部设置有固定销，所述固定销的底部贯穿至卡杆的底部。
优选的，所述弧形针头的外侧套设有透明塑料防护套，所述推柄的右侧开设有防滑纹。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过卡紧块、固定箱、通槽、上固定块、限位弹簧、下固定块、卡块、弧形针头、无菌块、推杆、活塞、卡紧槽、推柄、支架和半弧形卡扣块的配合，可对活塞和推柄进行卡紧固定，使玻尿酸注射器只能用一次，使玻尿酸注射器具备自毁功能，解决了传统玻尿酸注射器不具备自毁功能的问题，防止一些不法商家对玻尿酸注射器进行回收，防止美容者的脸部发生感染，值得推广使用。
2、本实用新型通过橡胶弹簧，便于使用者进行均匀推动推杆，防止使用者用力过大对美容者的脸部造成伤害，通过橡胶伸缩囊，可对橡胶弹簧进行防护，通过限位块的右侧开设有与半弧形卡扣块和支架配合使用的弧形槽，可对半弧形卡扣块和支架进行限位，通过卡杆、支撑块、卡槽和固定销，可对无菌块进行卡紧固定，通过透明塑料防护套，可对弧形针头进行防护，通过防滑纹，增大使用者的手和推柄的摩擦力。
附图说明

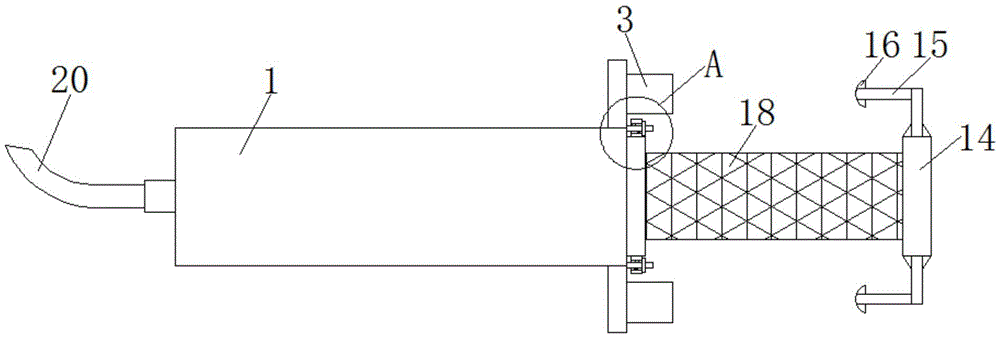

图1为本实用新型结构示意图；
图2为本实用新型结构剖视图；
图3为本实用新型固定箱结构剖视图；
图4为本实用新型图1结构中A的局部放大图。
图中：1注射管、2卡紧块、3固定箱、4通槽、5上固定块、6限位弹簧、7下固定块、8卡块、9弧形针头、10无菌块、11推杆、12活塞、13卡紧槽、14推柄、15支架、16半弧形卡扣块、17橡胶弹簧、18橡胶伸缩囊、19限位块、20透明塑料防护套、21卡杆、22支撑块、23卡槽、24固定销。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，一种美容用玻尿酸注射器，包括注射管1，注射管1内腔顶部和底部的左侧均固定连接有卡紧块2，注射管1右侧的顶部和底部均固定连接有固定箱3，固定箱3内腔左侧的中心处固定连接有限位块19，限位块19的右侧开设有与半弧形卡扣块16和支架15配合使用的弧形槽，通过限位块19的右侧开设有与半弧形卡扣块16和支架15配合使用的弧形槽，可对半弧形卡扣块16和支架15进行限位，固定箱3内腔的右侧开设有通槽4，固定箱3内腔的外侧固定连接有上固定块5，上固定块5的内侧从左至右依次焊接有两个限位弹簧6，限位弹簧6的内侧焊接有下固定块7，下固定块7内侧的中心处固定连接有卡块8，注射管1内腔左侧的中心处连通有弧形针头9，弧形针头9的外侧套设有透明塑料防护套20，通过透明塑料防护套20，可对弧形针头9进行防护，注射管1内腔的右侧设置有无菌块10，无菌块10的顶部和底部均固定连接有支撑块22，支撑块22内腔的中心处开设有卡槽23，卡槽23的内腔设置有卡杆21，卡杆21的左侧与注射管1的右侧固定连接，卡杆21的顶部设置有固定销24，固定销24的底部贯穿至卡杆21的底部，通过卡杆21、支撑块22、卡槽23和固定销24，可对无菌块10进行卡紧固定，无菌块10的中心处套设有推杆11，推杆11右侧的表面套设有橡胶弹簧17，橡胶弹簧17的左侧与无菌块10的右侧固定连接，橡胶弹簧17的右侧与推柄14的左侧固定连接，通过橡胶弹簧17，便于使用者进行均匀推动推杆11，防止使用者用力过大对美容者的脸部造成伤害，橡胶弹簧17的外侧套设有橡胶伸缩囊18，橡胶伸缩囊18位于无菌块10和推柄14的内侧，通过橡胶伸缩囊18，可对橡胶弹簧17进行防护，推杆11的左侧贯穿无菌块10并固定连接有活塞12，活塞12顶部和底部的中心处均开设有与卡紧块2配合使用的卡紧槽13，推杆11的右侧贯穿无菌块10并固定连接有推柄14，推柄14的右侧开设有防滑纹，通过防滑纹，增大使用者的手和推柄14的摩擦力，推柄14顶部和底部的中心处均固定连接有支架15，支架15顶部和底部的左侧均固定连接有与卡块8配合使用的半弧形卡扣块16，通过卡紧块2、固定箱3、通槽4、上固定块5、限位弹簧6、下固定块7、卡块8、弧形针头9、无菌块10、推杆11、活塞12、卡紧槽13、推柄14、支架15和半弧形卡扣块16的配合，可对活塞12和推柄14进行卡紧固定，使玻尿酸注射器只能用一次，使玻尿酸注射器具备自毁功能，解决了传统玻尿酸注射器不具备自毁功能的问题，防止一些不法商家对玻尿酸注射器进行回收，防止美容者的脸部发生感染。
使用时，通过卡杆21、支撑块22、卡槽23和固定销24的配合，使用者可对无菌块10进行卡紧固定，使用者推动推柄14，推柄14带动推杆11进行向左运动，通过橡胶弹簧17的配合，便于使用者进行均匀推动推杆11，防止使用者用力过大对美容者的脸部造成伤害，通过橡胶伸缩囊18的配合，可对橡胶弹簧17进行防护，推杆11带动活塞12进行向左运动，活塞12将玻尿酸通过弧形针头9注射至美容者的脸部，通过透明塑料防护套20的配合，可对弧形针头9进行防护，通过弧形针头9，便于使用者对美容者的脸部进行找到最佳注射部位，在使用者将玻尿酸注射完后，活塞12在移动至注射管1内腔的最左端，使卡紧块2插入卡紧槽13内，从而卡紧块2可对活塞12进行卡紧，通过通槽4的配合，支架15带动半弧形卡扣块16插入固定箱3内，使半弧形卡扣块16插入卡块8的内侧，通过限位块19的右侧开设有与半弧形卡扣块16和支架15配合使用的弧形槽，可对半弧形卡扣块16和支架15进行限位，通过限位弹簧6的配合，可对支架15和半弧形卡扣块16进行卡紧固定，从而使用者无法对推柄14和活塞12进行移动，从而玻尿酸注射器具备自毁功能。
综上所述：该美容用玻尿酸注射器，通过卡紧块2、固定箱3、通槽4、上固定块5、限位弹簧6、下固定块7、卡块8、弧形针头9、无菌块10、推杆11、活塞12、卡紧槽13、推柄14、支架15和半弧形卡扣块16的配合，解决了传统玻尿酸注射器不具备自毁功能的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
