一种节能环保隐藏式调控消防栓

出售状态:已下证
专 利 号 :已交易,保密
专利类型:发明专利
专利分类:安全防护
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本发明涉及节能环保技术领域,具体为一种节能环保隐藏式调控消防栓。


背景技术

室外消防栓是设置在建筑物外面消防给水管网上的供水设施,主要供消防车从市政给水管网或室外消防给水管网取水实施灭火,也可以直接连接水带、水枪出水灭火。

传统的室外消防栓一般设置在道路边沿,在行人车辆行驶过程中,容易刮擦到消防栓,特别是在夜晚光线照明条件不好的情况下,很容易造成人员、车辆和消防栓的损坏。

此外在遇到火灾的时候,消防员需要将阀门拧开,巨大的水压不仅会导致阀门打开的时间较长,严重的影响了灭火的进度和时效,而且也会造成灭火过程中大量自来水的流失,在灭火工作完成后,一方面消防栓附近积水过多影响行人正常通行,另一方面还会使消防栓本体内会积存自来水,在冬季容易出现结冰冻管现象,甚至冻破消防栓本体造成材损失和水资源的浪费,因此一种节能环保隐藏式调控消防栓应运而生。


发明内容

为实现上述隐藏式消防栓、保证供水压力的同时可进行回来抽吸水的目的,本发明提供如下技术方案:一种节能环保隐藏式调控消防栓,包括隐藏箱,所述隐藏箱的表面固定连接有进水管,隐藏箱的内部固定连接有储水槽,储水槽的内部活动连接有加压管,加压管的表面套接有复位弹簧,复位弹簧远离加压管的一端活动连接有活塞,所述活塞远离复位弹簧的一端固定连接有活塞杆,活塞杆的表面滑动连接有挡持块,活塞的内部开设有排水管,储水槽远离隐藏箱的一侧固定连接有推板。

本发明的有益效果是:

1.通过隐藏箱埋入土壤中,当遇到火灾需要进行灭火时,人为拧开闸门放水,水经进水管涌入储水槽内,随着储水槽内水流的增多,会挤压活塞在复位弹簧的夹持下向上移动,并使活塞推动封闭板向上开启,使活塞处于连接口的内部,当活塞向上移动的同时,活塞杆表面的挡持块也会随之一起向上移动,当挡持块与推板接触时,会推动其在滑轨的表面向上滑动,使连接口逐渐伸出土地表面,且当挡持块与推板接触的时候,活塞不再移动,储水槽内的水压变大,后从加压管流入至活塞内的排水管中,此时连接口升起完成,从而达到了减小开阀压力的同时又保证力供水压力的效果。

2.通过水管与连接口连接,进行喷水灭火,当灭火工作完成之后,关闭阀门,使水流不再涌入储水槽中,活塞失去支撑力在复位弹簧收缩力的作用下,向下滑动,并带动连接口缓慢向地下移动,在活塞向下移动的同时,由于加压管处于复位弹簧内部,复位弹簧收缩的同时会挤压加压管,加压管被挤压产生抽吸力,将隐藏箱内部的水和水管中的水抽吸回来,从而达到了节约水资源、防止隐藏箱内部积水的效果。

优选的,所述推板的表面铰接有封闭板,封闭板起到让连接口形成封闭空间,便于给水加压。

优选的,所述封闭板的表面活动连接有压缩弹簧。

优选的,所述推板远离储水槽的一侧固定连接有连接口。

优选的,所述隐藏箱的内部两侧壁均固定连接有滑轨。

优选的,所述活塞杆的内部开设有流管。

优选的,所述推板为三角形,使其更加稳固。

优选的,所述连接口为双通设计,可连接两个水管,加快灭火速度。


附图说明

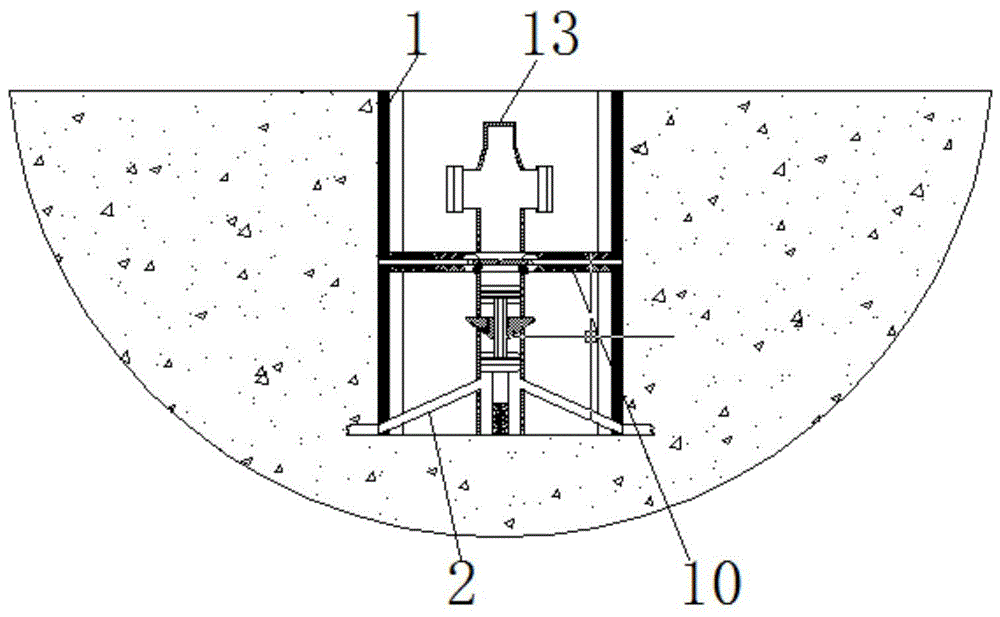

图1为本发明隐藏箱结构主视剖视图;

图2为本发明连接管结构示意图;

图3为图2中A处局部放大图;

图4为本发明活塞结构示意图;

图5为本发明推板结构剖视图。

图中:1-隐藏箱、2-进水管、3-储水槽、4-加压管、5-复位弹簧、6-活塞、7-活塞杆、8-挡持块、9-排水管、10-推板、11-封闭板、12-压缩弹簧、13-连接口、14-滑轨、15-流管。


具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。基于本发明中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本发明保护的范围。

请参阅图1-5,一种节能环保隐藏式调控消防栓,包括隐藏箱1,隐藏箱1的内部两侧壁均固定连接有滑轨14,隐藏箱1的表面固定连接有进水管2,隐藏箱1的内部固定连接有储水槽3,储水槽3的内部活动连接有加压管4,加压管4的表面套接有复位弹簧5,复位弹簧5远离加压管4的一端活动连接有活塞6,活塞6远离复位弹簧5的一端固定连接有活塞杆7,活塞杆7的内部开设有流管15,活塞杆7的表面滑动连接有挡持块8,人为拧开闸门放水,水经进水管2涌入储水槽3内,随着储水槽3内水流的增多,会推动活塞6在复位弹簧5的夹持下向上移动,并使活塞6推动封闭板11向上开启,使活塞6处于连接口13的内部,当灭火工作完成之后,关闭阀门,使水流不再涌入储水槽3中,活塞6失去支撑力在复位弹簧5收缩力的作用下,向下滑动,并带动连接口13缓慢向地下移动,在活塞6向下移动的同时,复位弹簧5收缩的同时会挤压加压管4,加压管4被挤压产生抽吸力,将隐藏箱1内部的水和水管中的水抽吸回来;当活塞6向上移动的同时,活塞杆7表面的挡持块8也会随之一起向上移动,活塞6的内部开设有排水管9,储水槽3远离隐藏箱1的一侧固定连接有推板10,推板10为三角形,使其更加稳固,当挡持块8与推板10接触时,会推动其在滑轨14的表面向上滑动,使连接口13逐渐伸出土地表面,且当挡持块8与推板10接触的时候,活塞6不再移动,储水槽3内的水压变大,后从加压管4流入至活塞6内的排水管9中,此时连接口13升起完成;推板10的表面铰接有封闭板11,封闭板11起到让连接口形成封闭空间,便于给水加压,封闭板11的表面活动连接有压缩弹簧12,推板10远离储水槽3的一侧固定连接有连接口13,连接口13为双通设计,可连接两个水管,加快灭火速度。

在使用时,将隐藏箱1埋入土壤中,当遇到火灾需要进行灭火时,人为拧开闸门放水,水经进水管2涌入储水槽3内,随着储水槽3内水流的增多,会推动活塞6在复位弹簧5的夹持下向上移动,并使活塞6推动封闭板11向上开启,使活塞6处于连接口13的内部,当活塞6向上移动的同时,活塞杆7表面的挡持块8也会随之一起向上移动,当挡持块8与推板10接触时,会推动其在滑轨14的表面向上滑动,使连接口13逐渐伸出土地表面,且当挡持块8与推板10接触的时候,活塞6不再移动,储水槽3内的水压变大,后从加压管4流入至活塞6内的排水管9中,此时连接口13升起完成,起到减小开阀压力的同时又保证力供水压力的作用;通过水管与连接口13连接,进行喷水灭火,当灭火工作完成之后,关闭阀门,使水流不再涌入储水槽3中,活塞6失去支撑力在复位弹簧5收缩力的作用下,向下滑动,并带动连接口13缓慢向地下移动,在活塞6向下移动的同时,由于加压管4处于复位弹簧5内部,复位弹簧5收缩的同时会挤压加压管4,加压管4被挤压产生抽吸力,将隐藏箱1内部的水和水管中的水抽吸回来,起到节约水资源、防止隐藏箱1内部积水的作用。
