技术领域
本发明涉及一种清洗装置，尤其涉及一种眼科手术用手术刀清洗装置。
背景技术
眼科的全称是“眼病专科”，是研究发生在视觉系统，包括眼球及与其相关联的组织有关疾病的学科。眼科一般研究玻璃体、视网膜疾病，眼视光学，青光眼和视神经病变，白内障等多种眼科疾病。
医院里外科医生使用的手术刀分刀片和刀柄。刀片是一次性的，刀柄不是。其他的器械也不是一次性的，不过在每次使用时都是经过高压灭菌的。所谓灭菌就是杀灭一切微生物。
眼科手术时，手术刀是必须工具，手术刀使用完成后需要进行多重清洗消毒，目前手术刀清洗第一步是人工用清水冲洗，人工清洗效率低、不安全、费时费力，因此亟需研发一种清洗效率高、安全、省时省力的眼科手术用手术刀清洗装置。
发明内容
(1)要解决的技术问题
本发明为了克服目前手术刀人工清洗效率低、不安全、费时费力的缺点，本发明要解决的技术问题是提供一种清洗效率高、安全、省时省力的眼科手术用手术刀清洗装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种眼科手术用手术刀清洗装置，包括有箱体、箱门、横板、驱动装置、第一电机、转轴、轴承座、转板和夹紧装置，箱体的前侧下部设有箱门，箱门通过合页与箱体连接，箱体的右侧下部开有排水口，箱体左侧中部开有第一通孔，箱体内中部通过螺栓连接的方式连接有横板，横板呈水平设置，横板位于第一通孔的上方，箱体内顶部设有驱动装置，横板的下方设有转板，转板与驱动装置的部件连接，转板中部开有多个第二通孔，第二通孔内设有夹紧装置。
优选地，驱动装置包括有第一电机、转轴和轴承座，箱体内顶部中间通过螺栓连接的方式安装有第一电机，第一电机的输出轴通过联轴器连接有转轴，横板的中部嵌入式安装有轴承座，转轴的下部外侧与轴承座内的轴承过盈连接，转轴的底部与转板的顶部中间通过螺栓连接的方式连接。
优选地，夹紧装置包括有夹杆、第一弹簧和拨杆，位于第二通孔内的转板左右两侧均开有导孔，导孔内滑动式设有夹杆，夹杆与导孔配合，位于导孔内的夹杆一端连接有第一弹簧，第一弹簧的另一端与转板连接，夹杆的另一端顶部连接有拨杆。
优选地，还包括有冲洗装置，冲洗装置包括有第一单向离合器、第一凸轮、第一缸体、第一活塞、第一推杆、第二弹簧、第一单向阀、进水管和出水管，转轴的上部外侧通过键连接有的方式连接有第一单向离合器，第一单向离合器的外侧通过键连接的方式连接有第一凸轮，箱体内右侧上部通过螺栓连接的方式连接有第一缸体，第一缸体内滑动式设有第一活塞，第一活塞的左侧中部连接有第一推杆，第一推杆的左端与第一凸轮接触，第一活塞的左侧与第一缸体内左侧之间连接有第二弹簧，第一缸体的顶部右端和底部右端均连接有第一单向阀，顶部单向阀连接有进水管，进水管贯穿箱体顶部，底部单向阀连接有出水管，出水管贯穿横板，出水管的出水口位于转板的右侧。
优选地，还包括有干燥装置，干燥装置包括有第二单向离合器、第二凸轮、第二缸体、第二活塞、第二推杆、第三弹簧、第二单向阀、第一气管和第二气管，转轴的中部外侧通过键连接的方式连接有第二单向离合器，第二单向离合器的外侧中部通过键连接的方式连接有第二凸轮，箱体内左侧上部通过螺栓连接的方式连接有第二缸体，第二缸体内滑动式设有第二活塞，第二活塞的右侧中部连接有第二推杆，第二推杆的右端与第二凸轮接触，第二活塞的右侧与第二缸体内右侧之间连接有第三弹簧，第二缸体的顶部左端与底部左端均连接有第二单向阀，顶部单向阀连接有第一气管，第一气管贯穿左侧上部，底部单向阀连接有第二气管，第二气管贯穿横板左部，第二气管的出气口位于转板的左侧。
优选地，还包括有分流管和喷嘴，箱体内右侧中部连接有分流管，分流管位于横板下方，分流管的左侧均匀设有多个喷嘴，喷嘴与分流管密封连接。
优选地，还包括有盒体和电热丝，箱体左侧上部通过螺栓连接的方式连接有盒体，第一气管的末端与盒体右侧连通，盒体内设有电热丝，盒体的左侧开有多个第三通孔。
优选地，还包括有弧形板，箱体内底部设有弧形板，弧形板通过螺栓连接的方式与箱体连接。
工作原理：使用时，打开箱门，将眼科用手术刀放入箱体内并通过夹紧装置夹紧，关闭箱门，启动驱动装置运行，驱动装置带动转板转动，从而带动手术刀在箱体内转动，将清水从第一通孔注入，从而冲刷转动的手术刀，如此即可将手术刀冲洗干净，清洗时产生的废水从排水口排出，清洗完成后，关闭驱动装置，打开箱门将清洗后的手术刀取出并干燥即可。
因为夹紧装置包括有夹杆、第一弹簧和拨杆，位于第二通孔内的转板左右两侧均开有导孔，导孔内滑动式设有夹杆，夹杆与导孔配合，位于导孔内的夹杆一端连接有第一弹簧，第一弹簧的另一端与转板连接，夹杆的另一端顶部连接有拨杆。使用时，分别向左右两边拨动左右两边的拨杆，从而带动左右两边的夹杆向左右两边移动，第一弹簧被压缩，将手术刀刀柄从第二通孔底部穿过，手术刀刀柄设于左右夹杆之间，松开拨杆，在第一弹簧的作用下，左右夹杆将手术刀夹紧。
因为驱动装置包括有第一电机、转轴和轴承座，箱体内顶部中间通过螺栓连接的方式安装有第一电机，第一电机的输出轴通过联轴器连接有转轴，横板的中部嵌入式安装有轴承座，转轴的下部外侧与轴承座内的轴承过盈连接，转轴的底部与转板的顶部中间通过螺栓连接的方式连接。使用时，启动第一电机，第一电机转动带动转轴转动，从而带动转板转动，进而带动手术刀在箱体内转动。
因为还包括有冲洗装置，冲洗装置包括有第一单向离合器、第一凸轮、第一缸体、第一活塞、第一推杆、第二弹簧、第一单向阀、进水管和出水管，转轴的上部外侧通过键连接有的方式连接有第一单向离合器，第一单向离合器的外侧通过键连接的方式连接有第一凸轮，箱体内右侧上部通过螺栓连接的方式连接有第一缸体，第一缸体内滑动式设有第一活塞，第一活塞的左侧中部连接有第一推杆，第一推杆的左端与第一凸轮接触，第一活塞的左侧与第一缸体内左侧之间连接有第二弹簧，第一缸体的顶部右端和底部右端均连接有第一单向阀，顶部单向阀连接有进水管，进水管贯穿箱体顶部，底部单向阀连接有出水管，出水管贯穿横板，出水管的出水口位于转板的右侧。使用时，将进水管的末端与水龙头密封连接，启动第一电机正转，从而带动第一单向离合器转动，进而带动第一凸轮转动，在第二弹簧的作用下，第一凸轮转动带动第一活塞左右移动，在第一单向阀的作用下，第一活塞左右移动带动清水从出水管的出水口喷出，从而冲洗转动的手术刀，如此即可将手术刀清洗干净，进一步提高清洗效率。
因为还包括有干燥装置，干燥装置包括有第二单向离合器、第二凸轮、第二缸体、第二活塞、第二推杆、第三弹簧、第二单向阀、第一气管和第二气管，转轴的中部外侧通过键连接的方式连接有第二单向离合器，第二单向离合器的外侧中部通过键连接的方式连接有第二凸轮，箱体内左侧上部通过螺栓连接的方式连接有第二缸体，第二缸体内滑动式设有第二活塞，第二活塞的右侧中部连接有第二推杆，第二推杆的右端与第二凸轮接触，第二活塞的右侧与第二缸体内右侧之间连接有第三弹簧，第二缸体的顶部左端与底部左端均连接有第二单向阀，顶部单向阀连接有第一气管，第一气管贯穿左侧上部，底部单向阀连接有第二气管，第二气管贯穿横板左部，第二气管的出气口位于转板的左侧。使用时，启动第一电机反转，从而带动第二单向离合器转动，进而带动第二凸轮转动，在第三弹簧的作用下，第二凸轮转动带动第二活塞左右移动，在第二单向阀的作用下，第二活塞左右移动带动空气从第二气管的末端吹出，从而对转动的手术刀吹干，进一步提高干燥效率。
因为还包括有分流管和喷嘴，箱体内右侧中部连接有分流管，分流管位于横板下方，分流管的左侧均匀设有多个喷嘴，喷嘴与分流管密封连接。清水从出水管进入分流管内，再从多个喷嘴喷出，从而对手术刀高效冲洗，更进一步提高清洗效率。
因为还包括有盒体和电热丝，箱体左侧上部通过螺栓连接的方式连接有盒体，第一气管的末端与盒体右侧连通，盒体内设有电热丝，盒体的左侧开有多个第三通孔。使用时，启动电热丝加热，干燥装置运行将盒体内的热量带入箱体内，从而加快手术刀的干燥速度，更进一步提高干燥效率。
因为还包括有弧形板，箱体内底部设有弧形板，弧形板通过螺栓连接的方式与箱体连接。清洗时产生的废水落至弧形板上，再流至弧形板外侧从排水口排出，进一步提高废水排出效率，防止箱体内积水，导致细菌滋生，影响手术刀清洗效果。
(3)有益效果
本发明通过夹紧装置将手术刀夹紧，驱动装置带动冲洗装置和干燥装置运行，冲洗装置冲洗手术刀，干燥装置将电热丝产生的热量打入箱体内，从而提高手术刀的干燥效率，达到了清洗效率高、安全、省时省力的效果。
附图说明

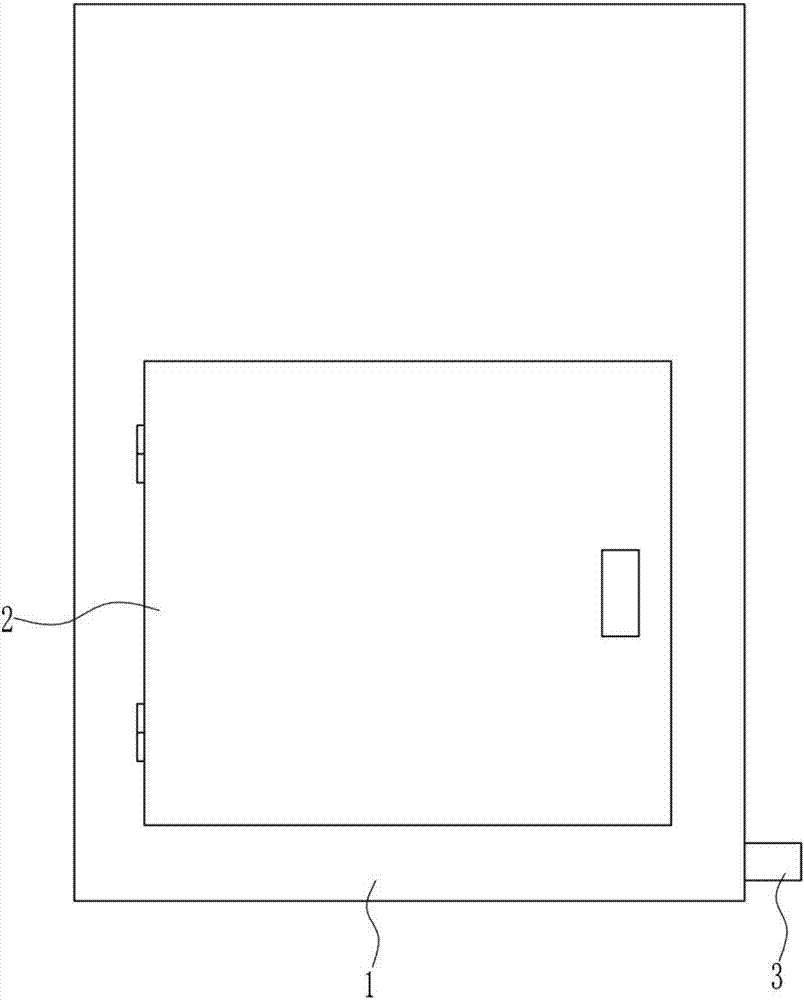

图1为本发明的主视结构示意图。
图2为本发明的第一种主视图的剖视示意图。
图3为本发明夹紧装置主视图的剖视示意图。
图4为本发明的第二种主视图的剖视示意图。
图5为本发明干燥装置主视图的剖视示意图。
图6为本发明的第三种主视图的剖视示意图。
附图中的标记为：1-箱体，2-箱门，3-排水口，4-第一通孔，5-横板，6-驱动装置，61-第一电机，62-转轴，63-轴承座，7-转板，8-第二通孔，9-夹紧装置，91-夹杆，92-第一弹簧，93-拨杆，10-冲洗装置，101-第一单向离合器，102-第一凸轮，103-第一缸体，104-第一活塞，105-第一推杆，106-第二弹簧，107-第一单向阀，108-进水管，109-出水管，11-干燥装置，111-第二单向离合器，112-第二凸轮，113-第二缸体，114-第二活塞，115-第二推杆，116-第三弹簧，117-第二单向阀，118-第一气管，119-第二气管，12-分流管，13-喷嘴，14-盒体，15-电热丝，16-弧形板。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种眼科手术用手术刀清洗装置，如图1-6所示，包括有箱体1、箱门2、横板5、驱动装置6、第一电机61、转轴62、轴承座63、转板7和夹紧装置9，箱体1的前侧下部设有箱门2，箱门2通过合页与箱体1连接，箱体1的右侧下部开有排水口3，箱体1左侧中部开有第一通孔4，箱体1内中部通过螺栓连接的方式连接有横板5，横板5呈水平设置，横板5位于第一通孔4的上方，箱体1内顶部设有驱动装置6，横板5的下方设有转板7，转板7与驱动装置6的部件连接，转板7中部开有多个第二通孔8，第二通孔8内设有夹紧装置9。
实施例2
一种眼科手术用手术刀清洗装置，如图1-6所示，包括有箱体1、箱门2、横板5、驱动装置6、第一电机61、转轴62、轴承座63、转板7和夹紧装置9，箱体1的前侧下部设有箱门2，箱门2通过合页与箱体1连接，箱体1的右侧下部开有排水口3，箱体1左侧中部开有第一通孔4，箱体1内中部通过螺栓连接的方式连接有横板5，横板5呈水平设置，横板5位于第一通孔4的上方，箱体1内顶部设有驱动装置6，横板5的下方设有转板7，转板7与驱动装置6的部件连接，转板7中部开有多个第二通孔8，第二通孔8内设有夹紧装置9。
驱动装置6包括有第一电机61、转轴62和轴承座63，箱体1内顶部中间通过螺栓连接的方式安装有第一电机61，第一电机61的输出轴通过联轴器连接有转轴62，横板5的中部嵌入式安装有轴承座63，转轴62的下部外侧与轴承座63内的轴承过盈连接，转轴62的底部与转板7的顶部中间通过螺栓连接的方式连接。
实施例3
一种眼科手术用手术刀清洗装置，如图1-6所示，包括有箱体1、箱门2、横板5、驱动装置6、第一电机61、转轴62、轴承座63、转板7和夹紧装置9，箱体1的前侧下部设有箱门2，箱门2通过合页与箱体1连接，箱体1的右侧下部开有排水口3，箱体1左侧中部开有第一通孔4，箱体1内中部通过螺栓连接的方式连接有横板5，横板5呈水平设置，横板5位于第一通孔4的上方，箱体1内顶部设有驱动装置6，横板5的下方设有转板7，转板7与驱动装置6的部件连接，转板7中部开有多个第二通孔8，第二通孔8内设有夹紧装置9。
驱动装置6包括有第一电机61、转轴62和轴承座63，箱体1内顶部中间通过螺栓连接的方式安装有第一电机61，第一电机61的输出轴通过联轴器连接有转轴62，横板5的中部嵌入式安装有轴承座63，转轴62的下部外侧与轴承座63内的轴承过盈连接，转轴62的底部与转板7的顶部中间通过螺栓连接的方式连接。
夹紧装置9包括有夹杆91、第一弹簧92和拨杆93，位于第二通孔8内的转板7左右两侧均开有导孔，导孔内滑动式设有夹杆91，夹杆91与导孔配合，位于导孔内的夹杆91一端连接有第一弹簧92，第一弹簧92的另一端与转板7连接，夹杆91的另一端顶部连接有拨杆93。
实施例4
一种眼科手术用手术刀清洗装置，如图1-6所示，包括有箱体1、箱门2、横板5、驱动装置6、第一电机61、转轴62、轴承座63、转板7和夹紧装置9，箱体1的前侧下部设有箱门2，箱门2通过合页与箱体1连接，箱体1的右侧下部开有排水口3，箱体1左侧中部开有第一通孔4，箱体1内中部通过螺栓连接的方式连接有横板5，横板5呈水平设置，横板5位于第一通孔4的上方，箱体1内顶部设有驱动装置6，横板5的下方设有转板7，转板7与驱动装置6的部件连接，转板7中部开有多个第二通孔8，第二通孔8内设有夹紧装置9。
驱动装置6包括有第一电机61、转轴62和轴承座63，箱体1内顶部中间通过螺栓连接的方式安装有第一电机61，第一电机61的输出轴通过联轴器连接有转轴62，横板5的中部嵌入式安装有轴承座63，转轴62的下部外侧与轴承座63内的轴承过盈连接，转轴62的底部与转板7的顶部中间通过螺栓连接的方式连接。
夹紧装置9包括有夹杆91、第一弹簧92和拨杆93，位于第二通孔8内的转板7左右两侧均开有导孔，导孔内滑动式设有夹杆91，夹杆91与导孔配合，位于导孔内的夹杆91一端连接有第一弹簧92，第一弹簧92的另一端与转板7连接，夹杆91的另一端顶部连接有拨杆93。
还包括有冲洗装置10，冲洗装置10包括有第一单向离合器101、第一凸轮102、第一缸体103、第一活塞104、第一推杆105、第二弹簧106、第一单向阀107、进水管108和出水管109，转轴62的上部外侧通过键连接有的方式连接有第一单向离合器101，第一单向离合器101的外侧通过键连接的方式连接有第一凸轮102，箱体1内右侧上部通过螺栓连接的方式连接有第一缸体103，第一缸体103内滑动式设有第一活塞104，第一活塞104的左侧中部连接有第一推杆105，第一推杆105的左端与第一凸轮102接触，第一活塞104的左侧与第一缸体103内左侧之间连接有第二弹簧106，第一缸体103的顶部右端和底部右端均连接有第一单向阀107，顶部单向阀连接有进水管108，进水管108贯穿箱体1顶部，底部单向阀连接有出水管109，出水管109贯穿横板5，出水管109的出水口位于转板7的右侧。
还包括有干燥装置11，干燥装置11包括有第二单向离合器111、第二凸轮112、第二缸体113、第二活塞114、第二推杆115、第三弹簧116、第二单向阀117、第一气管118和第二气管119，转轴62的中部外侧通过键连接的方式连接有第二单向离合器111，第二单向离合器111的外侧中部通过键连接的方式连接有第二凸轮112，箱体1内左侧上部通过螺栓连接的方式连接有第二缸体113，第二缸体113内滑动式设有第二活塞114，第二活塞114的右侧中部连接有第二推杆115，第二推杆115的右端与第二凸轮112接触，第二活塞114的右侧与第二缸体113内右侧之间连接有第三弹簧116，第二缸体113的顶部左端与底部左端均连接有第二单向阀117，顶部单向阀连接有第一气管118，第一气管118贯穿左侧上部，底部单向阀连接有第二气管119，第二气管119贯穿横板5左部，第二气管119的出气口位于转板7的左侧。
还包括有分流管12和喷嘴13，箱体1内右侧中部连接有分流管12，分流管12位于横板5下方，分流管12的左侧均匀设有多个喷嘴13，喷嘴13与分流管12密封连接。
还包括有盒体14和电热丝15，箱体1左侧上部通过螺栓连接的方式连接有盒体14，第一气管118的末端与盒体14右侧连通，盒体14内设有电热丝15，盒体14的左侧开有多个第三通孔。
还包括有弧形板16，箱体1内底部设有弧形板16，弧形板16通过螺栓连接的方式与箱体1连接。
工作原理：使用时，打开箱门2，将眼科用手术刀放入箱体1内并通过夹紧装置9夹紧，关闭箱门2，启动驱动装置6运行，驱动装置6带动转板7转动，从而带动手术刀在箱体1内转动，将清水从第一通孔4注入，从而冲刷转动的手术刀，如此即可将手术刀冲洗干净，清洗时产生的废水从排水口3排出，清洗完成后，关闭驱动装置6，打开箱门2将清洗后的手术刀取出并干燥即可。
因为夹紧装置9包括有夹杆91、第一弹簧92和拨杆93，位于第二通孔8内的转板7左右两侧均开有导孔，导孔内滑动式设有夹杆91，夹杆91与导孔配合，位于导孔内的夹杆91一端连接有第一弹簧92，第一弹簧92的另一端与转板7连接，夹杆91的另一端顶部连接有拨杆93。使用时，分别向左右两边拨动左右两边的拨杆93，从而带动左右两边的夹杆91向左右两边移动，第一弹簧92被压缩，将手术刀刀柄从第二通孔8底部穿过，手术刀刀柄设于左右夹杆91之间，松开拨杆93，在第一弹簧92的作用下，左右夹杆91将手术刀夹紧。
因为驱动装置6包括有第一电机61、转轴62和轴承座63，箱体1内顶部中间通过螺栓连接的方式安装有第一电机61，第一电机61的输出轴通过联轴器连接有转轴62，横板5的中部嵌入式安装有轴承座63，转轴62的下部外侧与轴承座63内的轴承过盈连接，转轴62的底部与转板7的顶部中间通过螺栓连接的方式连接。使用时，启动第一电机61，第一电机61转动带动转轴62转动，从而带动转板7转动，进而带动手术刀在箱体1内转动。
因为还包括有冲洗装置10，冲洗装置10包括有第一单向离合器101、第一凸轮102、第一缸体103、第一活塞104、第一推杆105、第二弹簧106、第一单向阀107、进水管108和出水管109，转轴62的上部外侧通过键连接有的方式连接有第一单向离合器101，第一单向离合器101的外侧通过键连接的方式连接有第一凸轮102，箱体1内右侧上部通过螺栓连接的方式连接有第一缸体103，第一缸体103内滑动式设有第一活塞104，第一活塞104的左侧中部连接有第一推杆105，第一推杆105的左端与第一凸轮102接触，第一活塞104的左侧与第一缸体103内左侧之间连接有第二弹簧106，第一缸体103的顶部右端和底部右端均连接有第一单向阀107，顶部单向阀连接有进水管108，进水管108贯穿箱体1顶部，底部单向阀连接有出水管109，出水管109贯穿横板5，出水管109的出水口位于转板7的右侧。使用时，将进水管108的末端与水龙头密封连接，启动第一电机61正转，从而带动第一单向离合器101转动，进而带动第一凸轮102转动，在第二弹簧106的作用下，第一凸轮102转动带动第一活塞104左右移动，在第一单向阀107的作用下，第一活塞104左右移动带动清水从出水管109的出水口喷出，从而冲洗转动的手术刀，如此即可将手术刀清洗干净，进一步提高清洗效率。
因为还包括有干燥装置11，干燥装置11包括有第二单向离合器111、第二凸轮112、第二缸体113、第二活塞114、第二推杆115、第三弹簧116、第二单向阀117、第一气管118和第二气管119，转轴62的中部外侧通过键连接的方式连接有第二单向离合器111，第二单向离合器111的外侧中部通过键连接的方式连接有第二凸轮112，箱体1内左侧上部通过螺栓连接的方式连接有第二缸体113，第二缸体113内滑动式设有第二活塞114，第二活塞114的右侧中部连接有第二推杆115，第二推杆115的右端与第二凸轮112接触，第二活塞114的右侧与第二缸体113内右侧之间连接有第三弹簧116，第二缸体113的顶部左端与底部左端均连接有第二单向阀117，顶部单向阀连接有第一气管118，第一气管118贯穿左侧上部，底部单向阀连接有第二气管119，第二气管119贯穿横板5左部，第二气管119的出气口位于转板7的左侧。使用时，启动第一电机61反转，从而带动第二单向离合器111转动，进而带动第二凸轮112转动，在第三弹簧116的作用下，第二凸轮112转动带动第二活塞114左右移动，在第二单向阀117的作用下，第二活塞114左右移动带动空气从第二气管119的末端吹出，从而对转动的手术刀吹干，进一步提高干燥效率。
因为还包括有分流管12和喷嘴13，箱体1内右侧中部连接有分流管12，分流管12位于横板5下方，分流管12的左侧均匀设有多个喷嘴13，喷嘴13与分流管12密封连接。清水从出水管109进入分流管12内，再从多个喷嘴13喷出，从而对手术刀高效冲洗，更进一步提高清洗效率。
因为还包括有盒体14和电热丝15，箱体1左侧上部通过螺栓连接的方式连接有盒体14，第一气管118的末端与盒体14右侧连通，盒体14内设有电热丝15，盒体14的左侧开有多个第三通孔。使用时，启动电热丝15加热，干燥装置11运行将盒体14内的热量带入箱体1内，从而加快手术刀的干燥速度，更进一步提高干燥效率。
因为还包括有弧形板16，箱体1内底部设有弧形板16，弧形板16通过螺栓连接的方式与箱体1连接。清洗时产生的废水落至弧形板16上，再流至弧形板16外侧从排水口3排出，进一步提高废水排出效率，防止箱体1内积水，导致细菌滋生，影响手术刀清洗效果。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
