技术领域
本发明涉及一种家用设备，尤其涉及一种新型饮水机。
背景技术
饮水机是将桶装纯净水(或矿泉水)升温或降温并方便人们饮用的装置。机器上方放桶装水，与桶装水配套使用。
饮水机，归纳起来分为温热、冰热、冰温热三种类型，冰热机又分半导体制冷饮水机和压缩机式制冷饮水机两种。
饮水机作为生活中必备的使用物品，其使用的便利性而受人们的青睐，而传统的饮水机在使用的过程中存在使用效果较差、不能适应多种水杯、不能对洒出的水进行回收利用，因此亟需研发一种使用效果良好、适应性强、环保节能的新型饮水机。
发明内容
(1)要解决的技术问题
本发明为了克服传统饮水机使用效果较差、适应面小、资源浪费加大的缺点，本发明要解决的技术问题是提供一种使用效果良好、适应性强、环保节能的新型饮水机。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种新型饮水机，包括有底板、支撑板、第一固定板、水箱、加水口、第一导水管、第一阀门、波纹管、放置板、升降机构和水收集机构，底板顶部的右侧竖直连接有支撑板，支撑板顶部水平连接有第一固定板，第一固定板的顶部设有水箱，水箱顶部的左侧开有加水口，水箱中部的底部偏右位置连接有第一导水管，第一导水管穿过第一固定板并设有第一阀门，第一导水管的中部连接有波纹管，第一阀门位于波纹管与第一导水管连接处的上方，支撑板中间的左侧水平连接有放置板，第一固定板底部的右侧安装有升降机构，支撑板中部的左侧安装有水收集机构。
优选地，升降机构包括有轴承座、丝杆、螺母、连接杆和转块，支撑板的中部偏上位置和第一固定板与支撑板连接处的内侧位置对称安装有轴承座，轴承座内设有丝杆，丝杆上设有与之配合的螺母，螺母的左侧水平连接有连接杆，连接杆的左端与第一导水管的右侧管壁连接，丝杆的顶部穿过第一固定板并设有转块。
优选地，水收集机构包括有第二固定板、收集框、第二导水管和第二阀门，支撑板的中部偏下位置水平连接有第二固定板，第二固定板的顶部设有收集框，收集框的底部连接有第二导水管，第二导水管穿过第二固定板并设有第二阀门，放置板上均匀开有多个导水凹槽，放置板上均匀开有多个导水孔，导水孔与导水凹槽联通，导水孔位于收集框内侧壁的正上方。
优选地，还包括有过滤机构，收集框的顶部安装有过滤机构，过滤机构包括有网板、定位板、第一支板、导向板和挡板，收集框的内侧壁位置设有网板，网板的左右两侧均竖直连接有定位板，定位板远离网板的一端水平连接有第一支板，第一支板的顶部倾斜设有导向板，左侧的第一支板的左端竖直连接有挡板。
优选地，还包括有辅助收集机构，底板的顶部安装有辅助收集机构，辅助收集机构包括有定位块、收集箱、把手、漏斗和出水嘴，底板顶部的中间偏左和偏右位置对称设有定位块，底板的顶部放置有收集箱，收集箱位于定位块形成的空间内，收集箱的左侧设有把手，收集箱的顶部设有与其内部空间联通的漏斗，第二导水管的出水位置位于漏斗的正上方，收集箱右侧的顶部倾斜设有出水嘴。
优选地，还包括有加热机构，第一导水管出水位置的偏上方安装有加热机构，加热机构包括有套筒、安装块和电热丝，第一导水管出水位置的偏上方固定设有套筒，套筒前侧的左右两方对称设有安装块，左右侧的安装块之间设有电热丝。
优选地，还包括有斜块，收集框内侧壁的中部左右两侧对称设有斜块。
优选地，还包括有转动手柄，转块顶部的偏心位置设有转动手柄。
优选地，还包括有防护垫，底板的底部设有防护垫。
工作原理：需要使用本发明前，操作者关闭第一阀门，将一定量的饮用水通过加水口加入到水箱内，当人们需要将饮用水放出时，控制升降机构，升降机构将第一导水管上升到合适的位置，将盛装的水杯放置在放置板上，同时使水杯的瓶口正对第一导水管的出水位置，打开第一阀门，饮用水即可通过第一导水管导出并掉落到水杯中，当水杯中收集有一定的饮用水后即可关闭第一阀门，此时即完成对饮用水的取用操作，在操作者取用饮用水的过程中，水收集机构可以有效的对洒出的饮用水进行回收。
因为升降机构包括有轴承座、丝杆、螺母、连接杆和转块，支撑板的中部偏上位置和第一固定板与支撑板连接处的内侧位置对称安装有轴承座，轴承座内设有丝杆，丝杆上设有与之配合的螺母，螺母的左侧水平连接有连接杆，连接杆的左端与第一导水管的右侧管壁连接，丝杆的顶部穿过第一固定板并设有转块。操作者转动转块，转块转动带动丝杆转动，丝杆转动带动螺母移动，螺母在移动的过程中带动连接杆上下移动，连接杆上下移动带动第一导水管上下移动，如此即可调整第一导水管的高度，满足不同高度的水杯的取用饮用水的操作，提高本发明的使用效果。
因为水收集机构包括有第二固定板、收集框、第二导水管和第二阀门，支撑板的中部偏下位置水平连接有第二固定板，第二固定板的顶部设有收集框，收集框的底部连接有第二导水管，第二导水管穿过第二固定板并设有第二阀门，放置板上均匀开有多个导水凹槽，放置板上均匀开有多个导水孔，导水孔与导水凹槽联通，导水孔位于收集框内侧壁的正上方。在使用本发明时，关闭第二阀门，操作者在取用饮用水的过程中，一定量的饮用水洒出并积累在放置板上，放置板上的导水凹槽即可对洒出的饮用水进行导向并由导水孔导出，导出后的饮用水掉落到收集框内，如此即可实现对洒出的饮用水进行回收，当收集框内收集有一定的饮用水后，操作者在第二导水管的底部放置具有一定容量的收集物，将第二阀门打开，收集框内的饮用水即可通过第二导水管掉落到收集物内，当收集框内的饮用水完全导出后即可关闭第二阀门，如此即可对洒出的饮用水进行后续的二次利用，提高本发明的使用效果。
因为还包括有过滤机构，收集框的顶部安装有过滤机构，过滤机构包括有网板、定位板、第一支板、导向板和挡板，收集框的内侧壁位置设有网板，网板的左右两侧均竖直连接有定位板，定位板远离网板的一端水平连接有第一支板，第一支板的顶部倾斜设有导向板，左侧的第一支板的左端竖直连接有挡板。网板能够对导向孔内掉出的饮用水进行一定的过滤，导向板能够对掉落的水流进行一定的分流导向，使其精准的掉落到收集框内，当需要更换网板时，操作者将网板取下，将相同规格的网板通过定位板的定位精准放置在收集框的顶部，同时使得挡板和定位板形成的间隙能够卡在收集框的左侧壁上即可。
因为还包括有辅助收集机构，底板的顶部安装有辅助收集机构，辅助收集机构包括有定位块、收集箱、把手、漏斗和出水嘴，底板顶部的中间偏左和偏右位置对称设有定位块，底板的顶部放置有收集箱，收集箱位于定位块形成的空间内，收集箱的左侧设有把手，收集箱的顶部设有与其内部空间联通的漏斗，第二导水管的出水位置位于漏斗的正上方，收集箱右侧的顶部倾斜设有出水嘴。打开第二阀门，收集框内收集的饮用水通过漏斗的导流最终进入到收集箱内，此时即可免除人工寻找收集物将洒出的饮用水进行收集，当收集框内的饮用水收集完毕后关闭第二阀门，此时操作者即可提动把手将收集箱提起，并通过出水嘴将收集箱内的水洒出，将收集箱内的水用于需要使用的环境。
因为还包括有加热机构，第一导水管出水位置的偏上方安装有加热机构，加热机构包括有套筒、安装块和电热丝，第一导水管出水位置的偏上方固定设有套筒，套筒前侧的左右两方对称设有安装块，左右侧的安装块之间设有电热丝。当人们需要饮用热水时，将电热丝通电，电热丝即可对第一导水管内的饮用水进行加热，加热后的水通过第一导水管的出水位置导出，当不需要热水时，将电热丝的电路断开即可。
因为还包括有斜块，收集框内侧壁的中部左右两侧对称设有斜块。斜块可以更加有效的将掉落到收集框内的饮用水进行导向，提高本发明的使用效果。
因为还包括有转动手柄，转块顶部的偏心位置设有转动手柄。转动转动手柄可以取代转块转动，降低人们使用时劳动强度。
因为还包括有防护垫，底板的底部设有防护垫。防护垫能够提高本发明的稳定性。
(3)有益效果
本发明通过升降机构和水收集机构的相互配合，使得人们能够在取用饮用水的同时对洒出的水进行回收，同时利用过滤机构、辅助收集机构、加热机构等的优化，达到了使用效果良好、适应性强、环保节能的效果。
附图说明

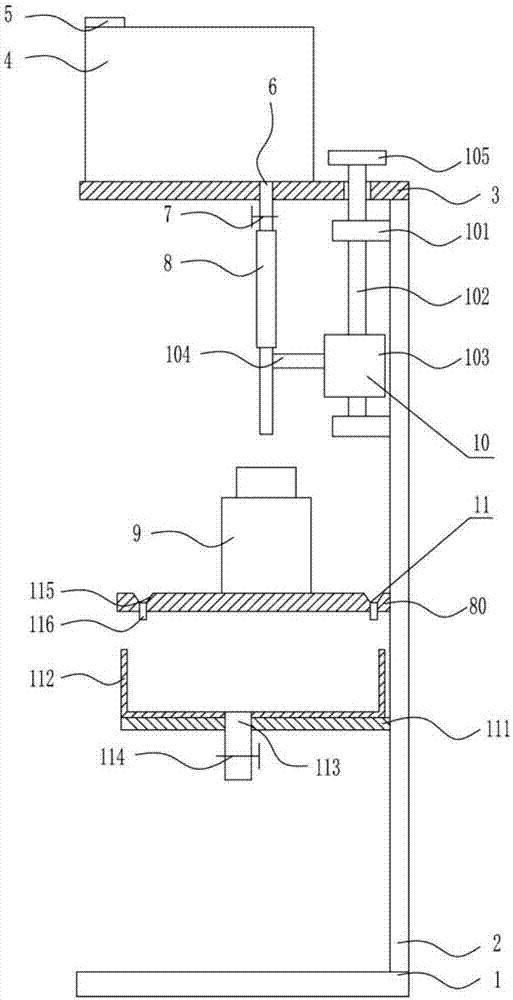

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
图3为本发明过滤机构的主视结构示意图。
图4为本发明的第三种主视结构示意图。
图5为本发明加热机构的主视结构示意图。
附图中的标记为：1-底板，2-支撑板，3-第一固定板，4-水箱，5-加水口，6-第一导水管，7-第一阀门，8-波纹管，80-放置板，9-水杯，10-升降机构，101-轴承座，102-丝杆，103-螺母，104-连接杆，105-转块，11-水收集机构，111-第二固定板，112-收集框，113-第二导水管，114-第二阀门，115-导水凹槽，116-导水孔，12-过滤机构，121-网板，122-定位板，123-第一支板，124-导向板，125-挡板，13-辅助收集机构，131-定位块，132-收集箱，133-把手，134-漏斗，135-出水嘴，14-加热机构，141-套筒，142-安装块，143-电热丝，15-斜块，16-转动手柄，17-防护垫。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种新型饮水机，如图1-5所示，包括有底板1、支撑板2、第一固定板3、水箱4、加水口5、第一导水管6、第一阀门7、波纹管8、放置板80、升降机构10和水收集机构11，底板1顶部的右侧竖直连接有支撑板2，支撑板2顶部水平连接有第一固定板3，第一固定板3的顶部设有水箱4，水箱4顶部的左侧开有加水口5，水箱4中部的底部偏右位置连接有第一导水管6，第一导水管6穿过第一固定板3并设有第一阀门7，第一导水管6的中部连接有波纹管8，第一阀门7位于波纹管8与第一导水管6连接处的上方，支撑板2中间的左侧水平连接有放置板80，第一固定板3底部的右侧安装有升降机构10，支撑板2中部的左侧安装有水收集机构11。
实施例2
一种新型饮水机，如图1-5所示，包括有底板1、支撑板2、第一固定板3、水箱4、加水口5、第一导水管6、第一阀门7、波纹管8、放置板80、升降机构10和水收集机构11，底板1顶部的右侧竖直连接有支撑板2，支撑板2顶部水平连接有第一固定板3，第一固定板3的顶部设有水箱4，水箱4顶部的左侧开有加水口5，水箱4中部的底部偏右位置连接有第一导水管6，第一导水管6穿过第一固定板3并设有第一阀门7，第一导水管6的中部连接有波纹管8，第一阀门7位于波纹管8与第一导水管6连接处的上方，支撑板2中间的左侧水平连接有放置板80，第一固定板3底部的右侧安装有升降机构10，支撑板2中部的左侧安装有水收集机构11。
升降机构10包括有轴承座101、丝杆102、螺母103、连接杆104和转块105，支撑板2的中部偏上位置和第一固定板3与支撑板2连接处的内侧位置对称安装有轴承座101，轴承座101内设有丝杆102，丝杆102上设有与之配合的螺母103，螺母103的左侧水平连接有连接杆104，连接杆104的左端与第一导水管6的右侧管壁连接，丝杆102的顶部穿过第一固定板3并设有转块105。
实施例3
一种新型饮水机，如图1-5所示，包括有底板1、支撑板2、第一固定板3、水箱4、加水口5、第一导水管6、第一阀门7、波纹管8、放置板80、升降机构10和水收集机构11，底板1顶部的右侧竖直连接有支撑板2，支撑板2顶部水平连接有第一固定板3，第一固定板3的顶部设有水箱4，水箱4顶部的左侧开有加水口5，水箱4中部的底部偏右位置连接有第一导水管6，第一导水管6穿过第一固定板3并设有第一阀门7，第一导水管6的中部连接有波纹管8，第一阀门7位于波纹管8与第一导水管6连接处的上方，支撑板2中间的左侧水平连接有放置板80，第一固定板3底部的右侧安装有升降机构10，支撑板2中部的左侧安装有水收集机构11。
升降机构10包括有轴承座101、丝杆102、螺母103、连接杆104和转块105，支撑板2的中部偏上位置和第一固定板3与支撑板2连接处的内侧位置对称安装有轴承座101，轴承座101内设有丝杆102，丝杆102上设有与之配合的螺母103，螺母103的左侧水平连接有连接杆104，连接杆104的左端与第一导水管6的右侧管壁连接，丝杆102的顶部穿过第一固定板3并设有转块105。
水收集机构11包括有第二固定板111、收集框112、第二导水管113和第二阀门114，支撑板2的中部偏下位置水平连接有第二固定板111，第二固定板111的顶部设有收集框112，收集框112的底部连接有第二导水管113，第二导水管113穿过第二固定板111并设有第二阀门114，放置板80上均匀开有多个导水凹槽115，放置板80上均匀开有多个导水孔116，导水孔116与导水凹槽115联通，导水孔116位于收集框112内侧壁的正上方。
实施例4
一种新型饮水机，如图1-5所示，包括有底板1、支撑板2、第一固定板3、水箱4、加水口5、第一导水管6、第一阀门7、波纹管8、放置板80、升降机构10和水收集机构11，底板1顶部的右侧竖直连接有支撑板2，支撑板2顶部水平连接有第一固定板3，第一固定板3的顶部设有水箱4，水箱4顶部的左侧开有加水口5，水箱4中部的底部偏右位置连接有第一导水管6，第一导水管6穿过第一固定板3并设有第一阀门7，第一导水管6的中部连接有波纹管8，第一阀门7位于波纹管8与第一导水管6连接处的上方，支撑板2中间的左侧水平连接有放置板80，第一固定板3底部的右侧安装有升降机构10，支撑板2中部的左侧安装有水收集机构11。
升降机构10包括有轴承座101、丝杆102、螺母103、连接杆104和转块105，支撑板2的中部偏上位置和第一固定板3与支撑板2连接处的内侧位置对称安装有轴承座101，轴承座101内设有丝杆102，丝杆102上设有与之配合的螺母103，螺母103的左侧水平连接有连接杆104，连接杆104的左端与第一导水管6的右侧管壁连接，丝杆102的顶部穿过第一固定板3并设有转块105。
水收集机构11包括有第二固定板111、收集框112、第二导水管113和第二阀门114，支撑板2的中部偏下位置水平连接有第二固定板111，第二固定板111的顶部设有收集框112，收集框112的底部连接有第二导水管113，第二导水管113穿过第二固定板111并设有第二阀门114，放置板80上均匀开有多个导水凹槽115，放置板80上均匀开有多个导水孔116，导水孔116与导水凹槽115联通，导水孔116位于收集框112内侧壁的正上方。
还包括有过滤机构12，收集框112的顶部安装有过滤机构12，过滤机构12包括有网板121、定位板122、第一支板123、导向板124和挡板125，收集框112的内侧壁位置设有网板121，网板121的左右两侧均竖直连接有定位板122，定位板122远离网板121的一端水平连接有第一支板123，第一支板123的顶部倾斜设有导向板124，左侧的第一支板123的左端竖直连接有挡板125。
还包括有辅助收集机构13，底板1的顶部安装有辅助收集机构13，辅助收集机构13包括有定位块131、收集箱132、把手133、漏斗134和出水嘴135，底板1顶部的中间偏左和偏右位置对称设有定位块131，底板1的顶部放置有收集箱132，收集箱132位于定位块131形成的空间内，收集箱132的左侧设有把手133，收集箱132的顶部设有与其内部空间联通的漏斗134，第二导水管113的出水位置位于漏斗134的正上方，收集箱132右侧的顶部倾斜设有出水嘴135。
还包括有加热机构14，第一导水管6出水位置的偏上方安装有加热机构14，加热机构14包括有套筒141、安装块142和电热丝143，第一导水管6出水位置的偏上方固定设有套筒141，套筒141前侧的左右两方对称设有安装块142，左右侧的安装块142之间设有电热丝143。
还包括有斜块15，收集框112内侧壁的中部左右两侧对称设有斜块15。
还包括有转动手柄16，转块105顶部的偏心位置设有转动手柄16。
还包括有防护垫17，底板1的底部设有防护垫17。
工作原理：需要使用本发明前，操作者关闭第一阀门7，将一定量的饮用水通过加水口5加入到水箱4内，当人们需要将饮用水放出时，控制升降机构10，升降机构10将第一导水管6上升到合适的位置，将盛装的水杯9放置在放置板80上，同时使水杯9的瓶口正对第一导水管6的出水位置，打开第一阀门7，饮用水即可通过第一导水管6导出并掉落到水杯9中，当水杯9中收集有一定的饮用水后即可关闭第一阀门7，此时即完成对饮用水的取用操作，在操作者取用饮用水的过程中，水收集机构11可以有效的对洒出的饮用水进行回收。
因为升降机构10包括有轴承座101、丝杆102、螺母103、连接杆104和转块105，支撑板2的中部偏上位置和第一固定板3与支撑板2连接处的内侧位置对称安装有轴承座101，轴承座101内设有丝杆102，丝杆102上设有与之配合的螺母103，螺母103的左侧水平连接有连接杆104，连接杆104的左端与第一导水管6的右侧管壁连接，丝杆102的顶部穿过第一固定板3并设有转块105。操作者转动转块105，转块105转动带动丝杆102转动，丝杆102转动带动螺母103移动，螺母103在移动的过程中带动连接杆104上下移动，连接杆104上下移动带动第一导水管6上下移动，如此即可调整第一导水管6的高度，满足不同高度的水杯9的取用饮用水的操作，提高本发明的使用效果。
因为水收集机构11包括有第二固定板111、收集框112、第二导水管113和第二阀门114，支撑板2的中部偏下位置水平连接有第二固定板111，第二固定板111的顶部设有收集框112，收集框112的底部连接有第二导水管113，第二导水管113穿过第二固定板111并设有第二阀门114，放置板80上均匀开有多个导水凹槽115，放置板80上均匀开有多个导水孔116，导水孔116与导水凹槽115联通，导水孔116位于收集框112内侧壁的正上方。在使用本发明时，关闭第二阀门114，操作者在取用饮用水的过程中，一定量的饮用水洒出并积累在放置板80上，放置板80上的导水凹槽115即可对洒出的饮用水进行导向并由导水孔116导出，导出后的饮用水掉落到收集框112内，如此即可实现对洒出的饮用水进行回收，当收集框112内收集有一定的饮用水后，操作者在第二导水管113的底部放置具有一定容量的收集物，将第二阀门114打开，收集框112内的饮用水即可通过第二导水管113掉落到收集物内，当收集框112内的饮用水完全导出后即可关闭第二阀门114，如此即可对洒出的饮用水进行后续的二次利用，提高本发明的使用效果。
因为还包括有过滤机构12，收集框112的顶部安装有过滤机构12，过滤机构12包括有网板121、定位板122、第一支板123、导向板124和挡板125，收集框112的内侧壁位置设有网板121，网板121的左右两侧均竖直连接有定位板122，定位板122远离网板121的一端水平连接有第一支板123，第一支板123的顶部倾斜设有导向板124，左侧的第一支板123的左端竖直连接有挡板125。网板121能够对导向孔内掉出的饮用水进行一定的过滤，导向板124能够对掉落的水流进行一定的分流导向，使其精准的掉落到收集框112内，当需要更换网板121时，操作者将网板121取下，将相同规格的网板121通过定位板122的定位精准放置在收集框112的顶部，同时使得挡板125和定位板122形成的间隙能够卡在收集框112的左侧壁上即可。
因为还包括有辅助收集机构13，底板1的顶部安装有辅助收集机构13，辅助收集机构13包括有定位块131、收集箱132、把手133、漏斗134和出水嘴135，底板1顶部的中间偏左和偏右位置对称设有定位块131，底板1的顶部放置有收集箱132，收集箱132位于定位块131形成的空间内，收集箱132的左侧设有把手133，收集箱132的顶部设有与其内部空间联通的漏斗134，第二导水管113的出水位置位于漏斗134的正上方，收集箱132右侧的顶部倾斜设有出水嘴135。打开第二阀门114，收集框112内收集的饮用水通过漏斗134的导流最终进入到收集箱132内，此时即可免除人工寻找收集物将洒出的饮用水进行收集，当收集框112内的饮用水收集完毕后关闭第二阀门114，此时操作者即可提动把手133将收集箱132提起，并通过出水嘴135将收集箱132内的水洒出，将收集箱132内的水用于需要使用的环境。
因为还包括有加热机构14，第一导水管6出水位置的偏上方安装有加热机构14，加热机构14包括有套筒141、安装块142和电热丝143，第一导水管6出水位置的偏上方固定设有套筒141，套筒141前侧的左右两方对称设有安装块142，左右侧的安装块142之间设有电热丝143。当人们需要饮用热水时，将电热丝143通电，电热丝143即可对第一导水管6内的饮用水进行加热，加热后的水通过第一导水管6的出水位置导出，当不需要热水时，将电热丝143的电路断开即可。
因为还包括有斜块15，收集框112内侧壁的中部左右两侧对称设有斜块15。斜块15可以更加有效的将掉落到收集框112内的饮用水进行导向，提高本发明的使用效果。
因为还包括有转动手柄16，转块105顶部的偏心位置设有转动手柄16。转动转动手柄16可以取代转块105转动，降低人们使用时劳动强度。
因为还包括有防护垫17，底板1的底部设有防护垫17。防护垫17能够提高本发明的稳定性。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
