技术领域
本发明涉及胎压监测技术领域，尤其涉及一种可实现无线充电的磁悬浮胎压报警器。
背景技术
胎压严格意义上指的是轮胎内部空气的压强，现在很多车胎充入的不是空气。对于这些车胎，胎压要求比较严格。而充入空气的车胎，和四季变换有关系。并且胎压与车的性能有紧密联系，比如舒适度及运载量，还会影响车胎寿命，气压是轮胎的命门，过高和过低都会缩短轮胎的使用寿命。气压过低会使胎体变形增大，胎侧容易出现裂口，同时产生屈挠运动，导致过度发热，促使橡胶老化，帘布层疲劳，帘线折断，还会使轮胎接地面积增大，加速胎肩磨损。气压过高，会使轮胎帘线受到过度的伸张变形，胎体弹性下降，使汽车在行驶中受到的负荷增大，如遇冲击会产生内裂和爆破，同时气压过高还会加速胎冠磨损，并使耐轧性能下降。磁悬浮技术的系统，是由转子、传感器、控制器和执行器四部分组成，其中执行器包括电磁铁和功率放大器两部分。假设在参考位置上，转子受到一个向下的扰动，就会偏离其参考位置，这时传感器检测出转子偏离参考点的位移，作为控制器的微处理器将检测的位移变换成控制信号，然后功率放大器将这一控制信号转换成控制电流，控制电流在执行磁铁中产生磁力，从而驱动转子返回到原来平衡位置。因此，不论转子受到向下或向上的扰动，转子始终能处于稳定的平衡状态，应用磁场悬浮技术，使底座和胎压显示主机悬浮安装，通过线圈实现胎压显示主机无线供电功能。
但是现有的可实现无线充电的磁悬浮胎压报警器胎压显示主机安装不稳定，且胎压情况不能及时报警提醒，导致过充，损坏轮胎，充电座的连接电线不收集困难，不方便管理，且不方便移动，造成不同地点使用不便。
发明内容
本发明的目的是为了解决现有技术中胎压显示主机安装不稳定，胎压情况不能及时报警提醒，充电座的连接电线不收集困难，不方便管理，不方便移动，造成不同地点使用不便的问题，而提出的一种可实现无线充电的磁悬浮胎压报警器。
为了实现上述目的，本发明采用了如下技术方案：一种可实现无线充电的磁悬浮胎压报警器，包括充电座，所述充电座的下端矩形分布有四个支撑柱，两个所述支撑柱之间设有套管，所述套管的内部对称设有两个移动杆，两个所述移动杆的外侧壁上分别设有方向相反的外螺纹，所述套管与两个移动杆之间均为螺纹连接，所述充电座的内部设有充电线圈，所述充电座的上端对称设有两个支撑板，两个所述支撑板之间设有横板，所述横板与充电座之间设有胎压显示主机，所述胎压显示主机的上端电连接有报警器，所述横板的下端对称设有两个第二滑槽，两个所述第二滑槽内均设有第二滑动杆，所述第二滑动杆的两端分别与第二滑槽内相对的侧壁固定连接，两个所述第二滑动杆上均套接有固定板，两个所述固定板分别位于胎压显示主机的两侧，所述固定板与支撑板之间设有第一弹簧与推动杆，所述推动杆的一端与固定板转动连接，所述推动杆的另一端贯穿支撑板并连接有推动把手，且推动杆与支撑板之间螺纹连接。
优选地，所述充电座的外侧壁上固定有置物盒，所述置物盒的内部设有置物槽，所述置物槽内侧壁上设有第一滑槽，所述第一滑槽内设有第一滑动杆，所述第一滑动杆的两端分别与第一滑槽内相对的侧壁固定连接，所述第一滑动杆上滑动套接有两个夹紧板，两个所述夹紧板之间设有夹紧杆，两个所述夹紧板的内部均设有与夹紧杆对应的螺孔，两个所述螺孔内分别设有方向相反的螺纹，所述夹紧杆的一端与置物槽内侧壁转动连接，所述夹紧杆的另一端贯穿两个螺孔与置物盒并连接有转动把手，所述夹紧杆与两个夹紧板之间均为螺纹连接，且夹紧杆与置物盒之间转动连接。
优选地，两个所述固定板相对的一侧均设有橡胶板。
优选地，两个所述移动杆相对的一端均设有第一限位块，且两个移动杆远离套管的一端贯穿支撑柱并连接有第二限位块。
优选地，两个所述移动杆上均套接有限位块，所述限位块的外侧壁上设有将其固定在移动杆上的锁紧螺钉。
优选地，两个所述夹紧板之间设有连接电线。
优选地，所述第二滑动杆上套设有两个第二弹簧，两个所述第二弹簧分别位于固定板的两侧。
优选地，所述胎压显示主机的外侧壁上电连接有显示屏。
优选地，所述支撑柱的下端设有行走机构，所述行走机构采用万向轮。
相比于现有技术，本发明的优点在于：
(1)本发明中，通过转动把手转动带动夹紧杆转动，夹紧杆转动使两个夹紧板同时向内或向外移动，同时向内移动时，两个夹紧板在第一滑动杆上滑动，实现对连接电线的收集，方便管理。
(2)通过转动推动把手，实现固定板在第二滑动杆上滑动，压缩第二弹簧，保证了固定板移动过程中的稳定性，拉伸第一弹簧，实现对胎压显示主机的固定，保证了胎压显示主机的稳定，且通过充电座内的充电线圈实现对胎压显示主机的充电功能，通过显示屏可以反映胎压数值，以便于更好的实现轮胎的充气，且报警器可以及时反映轮胎的胎压情况，避免过充，保证了轮胎的安全。
(3)通过支撑柱下端的行走机构实现整体的移动，方便不同地点的使用，到达指定地点后，通过转动套管，两个移动杆在套管内部转动实现移动，使限位块向行走机构移动，与行走机构贴合，实现整体位置的限定，保证了整体的稳定性，第一限位块与第二限位块防止移动杆在移动过程中松脱。
附图说明

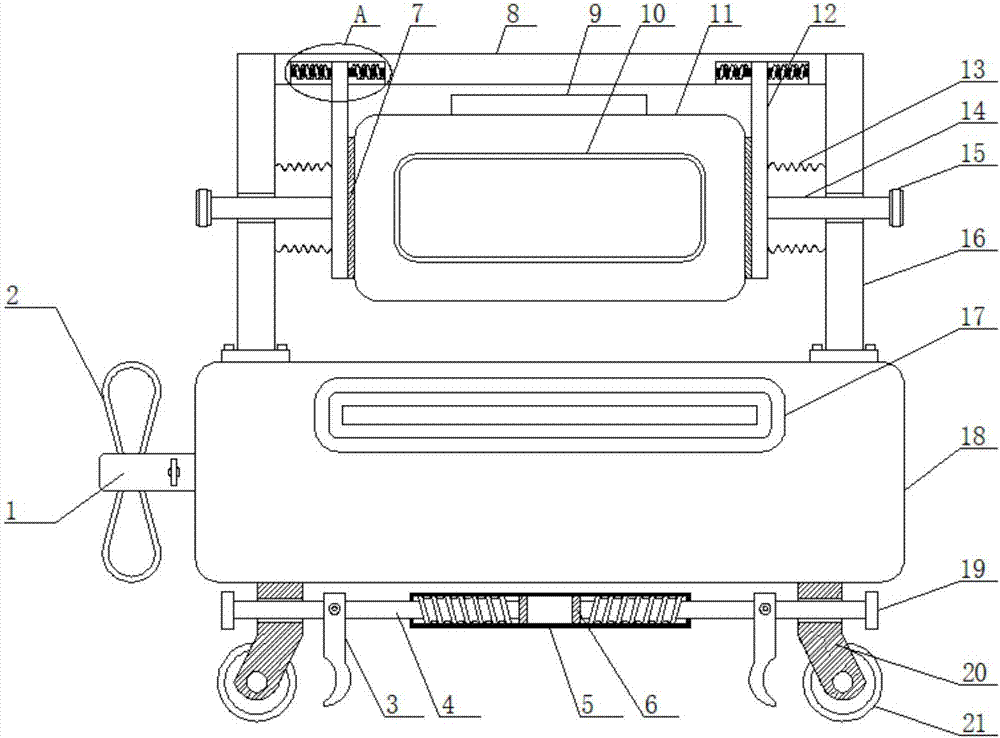

图1为本发明提出的一种可实现无线充电的磁悬浮胎压报警器的结构示意图；
图2为本发明提出的一种可实现无线充电的磁悬浮胎压报警器的置物盒内部结构示意图；
图3为本发明提出的一种可实现无线充电的磁悬浮胎压报警器的A处结构示意图。
图中：1置物盒、2连接电线、3限位块、4移动杆、5套管、6第一限位块、7橡胶板、8横板、9报警器、10显示屏、11胎压显示主机、12固定板、13第一弹簧、14推动杆、15推动把手、16支撑板、17充电线圈、18充电座、19第二限位块、20支撑柱、21行走机构、22第一滑动杆、23夹紧板、24夹紧杆、25转动把手、26第二滑动杆、27第二弹簧。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
实施例1：
参照图1-3，一种可实现无线充电的磁悬浮胎压报警器，包括充电座18，充电座18的下端矩形分布有四个支撑柱20，两个支撑柱20之间设有套管5，套管5的内部对称设有两个移动杆4，两个移动杆4的外侧壁上分别设有方向相反的外螺纹，套管5与两个移动杆4之间均为螺纹连接，到达指定地点后，通过转动套管5，两个移动杆4在套管5内部转动实现移动，使限位块3向行走机构21移动，与行走机构21贴合，实现整体位置的限定，保证了整体的稳定性，充电座18的内部设有充电线圈17，实现对胎压显示主机11的充电功能，宠充电座18的上端对称设有两个支撑板16，两个支撑板16之间设有横板8，横板8与充电座18之间设有胎压显示主机11，胎压显示主机11的上端电连接有报警器9，报警器9可以及时反映轮胎的胎压情况，避免过充，保证了轮胎的安全，横板8的下端对称设有两个第二滑槽，两个第二滑槽内均设有第二滑动杆26，第二滑动杆26的两端分别与第二滑槽内相对的侧壁固定连接，两个第二滑动杆26上均套接有固定板12，两个固定板12分别位于胎压显示主机11的两侧，固定板12与支撑板16之间设有第一弹簧13与推动杆14，推动杆14的一端与固定板12转动连接，推动杆14的另一端贯穿支撑板16并连接有推动把手15，且推动杆14与支撑板16之间螺纹连接，转动推动把手15，实现固定板12在第二滑动杆26上滑动，压缩第二弹簧27，拉伸第一弹簧13，实现对胎压显示主机11的固定，保证了胎压显示主机11的稳定。
本发明中，充电座18的外侧壁上固定有置物盒1，置物盒1的内部设有置物槽，置物槽内侧壁上设有第一滑槽，第一滑槽内设有第一滑动杆22，第一滑动杆22的两端分别与第一滑槽内相对的侧壁固定连接，第一滑动杆22上滑动套接有两个夹紧板23，两个夹紧板23之间设有夹紧杆24，两个夹紧板23的内部均设有与夹紧杆23对应的螺孔，两个螺孔内分别设有方向相反的螺纹，夹紧杆24的一端与置物槽内侧壁转动连接，夹紧杆24的另一端贯穿两个螺孔与置物盒1并连接有转动把手25，夹紧杆24与两个夹紧板23之间均为螺纹连接，且夹紧杆24与置物盒1之间转动连接，转动把手25转动带动夹紧杆24转动，夹紧杆24转动使两个夹紧板23同时向内或向外移动，同时向内移动时，两个夹紧板23在第一滑动杆22上滑动，实现对连接电线2的收集，方便管理，两个固定板12相对的一侧均设有橡胶板7，避免过度挤压造成胎压显示主机11损坏，两个移动杆4相对的一端均设有第一限位块6，且两个移动杆4远离套管5的一端贯穿支撑柱20并连接有第二限位块19，第一限位块6与第二限位块19防止移动杆4在移动过程中松脱，两个移动杆4上均套接有限位块3，限位块3的外侧壁上设有将其固定在移动杆4上的锁紧螺钉，两个夹紧板23之间设有连接电线2，第二滑动杆26上套设有两个第二弹簧27，两个第二弹簧27分别位于固定板12的两侧，保证了固定板12移动过程中的稳定性，胎压显示主机11的外侧壁上电连接有显示屏10，显示屏10可以反映胎压数值，以便于更好的实现轮胎的充气，支撑柱20的下端设有行走机构21，行走机构21采用万向轮，行走机构21实现整体的移动，方便不同地点的使用。
本发明中，通过转动把手25转动带动夹紧杆24转动，夹紧杆24转动使两个夹紧板23同时向内或向外移动，同时向内移动时，两个夹紧板23在第一滑动杆22上滑动，实现对连接电线2的收集，方便管理，通过转动推动把手15，实现固定板12在第二滑动杆26上滑动，压缩第二弹簧27，保证了固定板12移动过程中的稳定性，拉伸第一弹簧13，实现对胎压显示主机11的固定，保证了胎压显示主机11的稳定，且通过充电座18内的充电线圈17实现对胎压显示主机11的充电功能，通过显示屏10可以反映胎压数值，以便于更好的实现轮胎的充气，且报警器9可以及时反映轮胎的胎压情况，避免过充，保证了轮胎的安全，通过支撑柱20下端的行走机构21实现整体的移动，方便不同地点的使用，到达指定地点后，通过转动套管5，两个移动杆4在套管5内部转动实现移动，使限位块3向行走机构21移动，与行走机构21贴合，实现整体位置的限定，保证了整体的稳定性，第一限位块6与第二限位块19防止移动杆4在移动过程中松脱。该可实现无线充电的磁悬浮胎压报警器胎压情况可以及时反映，保证了轮胎充气过程的安全，且便于管理，移动方便。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
