技术领域
本发明涉及汽车配件领域，特别地，是涉及一种设于新能源汽车天窗上的摄像设备的可调节固定装置。
背景技术
汽车天窗安装于车顶，能够有效地使车内空气流通，增加新鲜空气的进入，同时汽车车窗也可以开阔视野以及移动摄影摄像的拍摄需求；通常使用者在车内使用拍摄设备进行拍摄时，会打开汽车天窗，将拍摄设备穿过天窗开口固定在汽车的外部，从而获得拍摄所需视野；这样的方式，由于汽车天窗处于开启状态，因此会有气流通过天窗进入车内，从而对车内的驾乘人员造成干扰；同时，在较热或较冷天气时，打开天窗也会影响驾驶者对车辆的操控，不利于拍摄质量；此外，当出现下雨天气时，使用者能通过防水设备对摄像设备进行防水处理，但是无法对打开的天窗进行防水处理，从而会导致雨水透过汽车天窗进入车内，淋湿汽车内饰座椅，甚至会造成汽车内部电子设备的短路；另外，车窗在开启状态时，气流进入车内会产生巨大的噪音，不仅会对驾乘人员造成干扰，也不利于摄像设备的降噪效果，从而影响拍摄的质量；综上所述，因此存在着缺陷。
发明内容
针对上述问题，本发明的目的在于提供一种设于新能源汽车天窗上的摄像设备的可调节固定装置，通过在汽车天窗位置设置能够横向滑动的顶棚，既能保证摄像设备所需的拍摄视野，又能避免因开启天窗造成的噪音、气流及雨水的干扰。
本发明解决技术问题所采用的技术方案是：该一种设于新能源汽车天窗上的摄像设备的可调节固定装置，它包括收卷模块、定位模块及隔离模块；所述收卷模块包括柱状的收卷外壳，所述收卷外壳的内部设为空腔，所述收卷外壳的底部设有磁性材料制作的吸附垫，所述收卷模块设为对称的两组且分别安装在汽车天窗外部左右两侧的边缘处，所述收卷外壳相对面上设置有对称的条形开口；所述收卷模块包括旋转辊，所述旋转辊旋转装配在所述收卷外壳的内部，所述旋转辊的轴心方向与所述收卷外壳的固定方向一致；所述旋转辊的端部设置有绷紧模块，所述绷紧模块包括扭簧，所述扭簧的一端与所述收卷外壳的端面固定连接，另一端与所述旋转辊传动连接；所述收卷模块的前后两端设置有对称的定位模块，所述定位模块包括柱状的定位外壳，所述定位外壳的底部设置有磁性材料的定位垫，所述定位外壳的内部设为空腔，对称的所述定位外壳的相对面上设置有横向的条形开口，所述定位外壳的开口内侧设置有柔性材料制作的定位条，所述定位条的宽度大于所述定位外壳开口的宽度；所述收卷模块及所述定位模块之间设置有隔离模块；所述隔离模块包括柔性材料制作的隔离布，所述隔离布的左右两端穿过所述收卷外壳的开口缠绕在所述旋转辊上，所述隔离布的前后两端穿过所述定位外壳的开口与所述定位条固定连接；所述隔离布的中心设置有圆形开口，所述圆形开口的边缘处设置有弹性布料制作的环形圈，所述环形圈内设置有收紧绳。
作为优选，所述圆形开口的左右两侧设置有定位板，所述定位板使用卷曲的金属薄片材料制作，所述定位板的两端缠绕在所述旋转辊上；所述定位板与所述收卷外壳开口的接触位置设置有阻尼结构。
作为优选，所述定位外壳的前端设为流线型弧面。
作为优选，所述定位外壳上设置有通风孔，所述通风孔的一侧与外界空气环境接触，另一侧与汽车内部空气环境接触，所述定位外壳的内部设置有隔音海绵。
本发明的有益效果在于：该一种设于新能源汽车天窗上的摄像设备的可调节固定装置在使用时，使用者将汽车天窗打开，将所述收卷模块通过所述吸附垫吸附固定在汽车天窗外侧的左右两端边缘处，在将所述定位模块通过所述定位垫安装在汽车天窗外侧的前后两端边缘处；使用者将摄像设备的支架穿过所述圆形开口，通过手动收紧所述收紧绳将所述圆形开口收紧封闭，同时能够对摄像设备的支架起到定位作用；此时在所述隔离布的作用下，汽车天窗在打开状态时，汽车外部气流与汽车内部气流也能相互分离，使得汽车内部不受外界气流的流动及噪音影响，达到隔离降噪的作用；同时，所述隔离布也能对外界雨水及灰尘产生隔离作用，避免其对汽车内部设施造成影响；当使用者在拍摄过程中需要横向移动拍摄设备位置时，使用者只需手动调节拍摄设备支架的横向位置，所述隔离布在两侧所述收卷模块的收紧作用下能够自动随之产生收卷变化进行位置调节，不会影响所述隔离布的隔离效果。
附图说明

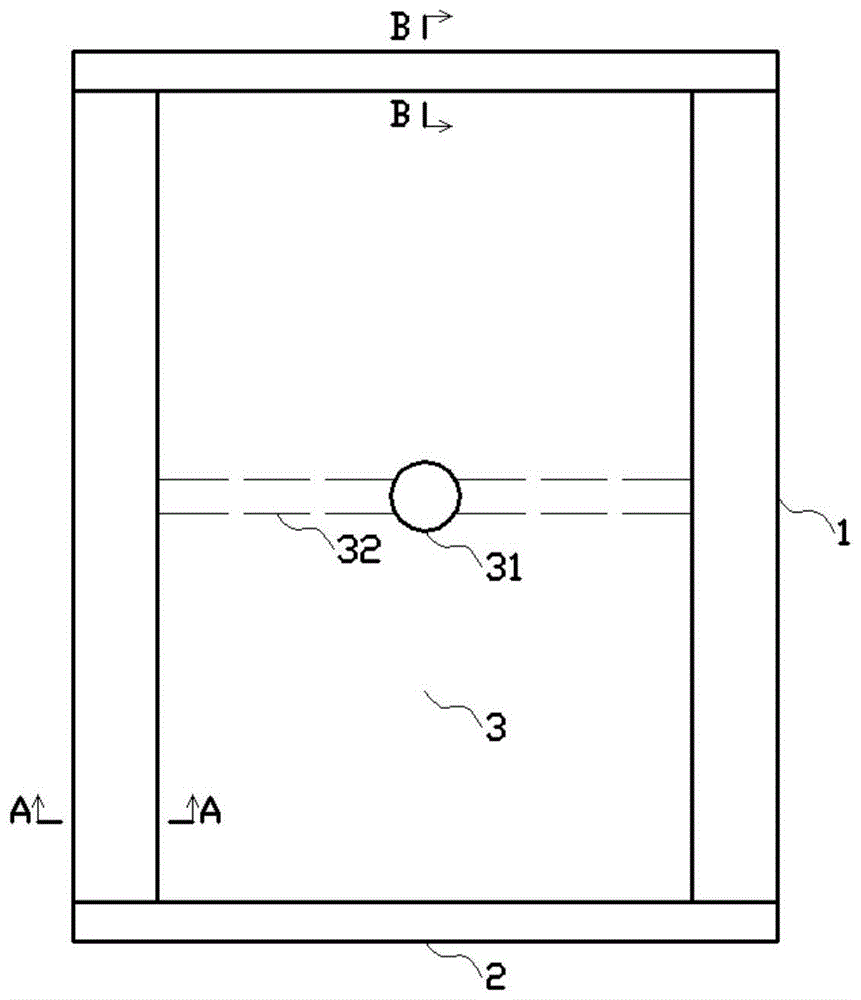

图1是本发明汽车天窗可调节降噪顶棚装置的俯视图。
图2是本发明图1中A-A处的剖视图。
图3是本发明图1中B-B处的剖视图。
具体实施方式
下面结合附图和实施例对本发明进一步说明：
如图1、图2、图3中实施例所示，该一种设于新能源汽车天窗上的摄像设备的可调节固定装置是一种通过在汽车天窗位置设置能够横向滑动的顶棚，既能保证摄像设备所需的拍摄视野，又能避免因开启天窗造成的噪音、气流及雨水干扰的装置，它包括收卷模块1、定位模块2及隔离模块3；所述收卷模块1包括柱状的收卷外壳，所述收卷外壳的内部设为空腔，所述收卷外壳的底部设有磁性材料制作的吸附垫11，所述收卷模块1设为对称的两组且分别安装在汽车天窗外部左右两侧的边缘处，所述收卷外壳相对面上设置有对称的条形开口；所述收卷模块1包括旋转辊33，所述旋转辊33旋转装配在所述收卷外壳的内部，所述旋转辊33的轴心方向与所述收卷外壳的固定方向一致；所述旋转辊33的端部设置有绷紧模块，所述绷紧模块包括扭簧，所述扭簧的一端与所述收卷外壳的端面固定连接，另一端与所述旋转辊33传动连接；所述收卷模块1的前后两端设置有对称的定位模块2，所述定位模块2包括柱状的定位外壳，所述定位外壳的底部设置有磁性材料的定位垫22，所述定位外壳的内部设为空腔，对称的所述定位外壳的相对面上设置有横向的条形开口，所述定位外壳的开口内侧设置有柔性材料制作的定位条21，所述定位条21的宽度大于所述定位外壳开口的宽度；所述收卷模块1及所述定位模块2之间设置有隔离模块3；所述隔离模块3包括柔性材料制作的隔离布，所述隔离布的左右两端穿过所述收卷外壳的开口缠绕在所述旋转辊33上，所述隔离布的前后两端穿过所述定位外壳的开口与所述定位条21固定连接；所述隔离布的中心设置有圆形开口，所述圆形开口的边缘处设置有弹性布料制作的环形圈，所述环形圈内设置有收紧绳31。
该一种设于新能源汽车天窗上的摄像设备的可调节固定装置在使用时，使用者将汽车天窗打开，将所述收卷模块1通过所述吸附垫11吸附固定在汽车天窗外侧的左右两端边缘处，在将所述定位模块2通过所述定位垫22安装在汽车天窗外侧的前后两端边缘处；使用者将摄像设备的支架穿过所述圆形开口，通过手动收紧所述收紧绳31将所述圆形开口收紧封闭，同时能够对摄像设备的支架起到定位作用；此时在所述隔离布的作用下，汽车天窗在打开状态时，汽车外部气流与汽车内部气流也能相互分离，使得汽车内部不受外界气流的流动及噪音影响，达到隔离降噪的作用；同时，所述隔离布也能对外界雨水及灰尘产生隔离作用，避免其对汽车内部设施造成影响；当使用者在拍摄过程中需要横向移动拍摄设备位置时，使用者只需手动调节拍摄设备支架的横向位置，所述隔离布在两侧所述收卷模块1的收紧作用下能够自动随之产生收卷变化进行位置调节，不会影响所述隔离布的隔离效果。
如图1所示，所述圆形开口的左右两侧设置有定位板32，所述定位板32使用卷曲的金属薄片材料制作，所述定位板32的两端缠绕在所述旋转辊33上；所述定位板32与所述收卷外壳开口的接触位置设置有阻尼结构。当使用者手动移动摄像设备的横向位置时，所述定位板32能够随之移动，为摄像设备提供横向移动的导向，使得拍摄设备的拍摄更加稳定，同时在所述阻尼结构的作用下能够进一步提高拍摄画面的质量。
如图3所示，所述定位外壳的前端设为流线型弧面。流线型弧面的所述定位外壳能够极大的减小空气阻力，进一步提高该装置固定的稳定性。
如图3所示，所述定位外壳上设置有通风孔，所述通风孔的一侧与外界空气环境接触，另一侧与汽车内部空气环境接触，所述定位外壳的内部设置有隔音海绵。所述通风孔能通少量的进行汽车内外空气的交换，同时在所述隔音海绵的作用下进行降噪处理，保证车辆空气的清新度。
以上所述仅为本发明的较佳方式，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
