技术领域
本发明涉及网吧手机防盗技术领域，尤其涉及一种网吧用桌面手机防盗警报装置。
背景技术
现在手机已经成为人们生活的必需品，在网吧上网时，人们为了方便常将手机放在电脑桌上，由于手机体积小，小偷进行手机偷盗时人们不会产生较大的感觉，在网吧手机被盗是常有发生的事情，网吧一般采用安装监控摄像头的手段来警示盗窃者，但是监控视频一般安装在收银台附近没有专门的人员看管，起到了效果微乎其微，现有的手机上都防盗的技术，利用在被盗手机的定位反馈信息来追踪并找回手机，但是找回的过程也比较的麻烦，为此，我们设计了一种网吧用桌面手机防盗警报装置。
发明内容
本发明的发明目的在于提供一种网吧用桌面手机防盗警报装置，该网吧用桌面手机防盗警报装置便于手机的放置，从源头杜绝被盗的发生。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种网吧用桌面手机防盗警报装置，包括底板、放置盒、四个滑轨、放置机构、两个弹性支撑机构、警报触发机构、两个蜂鸣器、透明盖板、双控开关和指示灯，所述放置盒固定在底板的顶部，所述放置盒的顶部开口，四个所述滑轨两两为一组，两组所述滑轨镶嵌在放置盒的左右两侧，所述放置机构滑动连接在放置盒的内部，两个所述弹性支撑机构固定在放置机构底部的两侧，所述警报触发机构固定在放置机构底部的中部，两个所述蜂鸣器固定在放置盒两侧的顶部，所述透明盖板活动插接有放置盒内部的顶部，所述指示灯设置在底板的顶部。
所述放置机构包括有放置板、四个第一滑块、放置槽和两个位置限定机构，四个所述第一滑块两两为一组，两组所述第一滑块固定在放置板的两侧，且两组第一滑块与两组滑轨滑动连接，所述放置槽开设在放置板的顶部，两个所述位置限定机构固定在放置槽的两侧，且两个位置限定机构交错设置。
所述弹性支撑机构包括有支撑杆、两个滑槽、第二滑块和压缩弹簧，所述支撑杆活动连接在放置板底部的一侧，所述第二滑块固定在支撑杆的底部，两个所述滑槽开设在放置盒内侧壁的两侧，且第二滑块滑动连接在滑槽的内部，所述压缩弹簧的顶部固定在放置板的底部，所述压缩弹簧的底部固定在放置盒的内底壁。
所述警报触发机构包括有四个竖杆、调节板、两个支杆、两个撬杆、两个触头、两个触点开关、铁块、凹槽和电磁铁，四个所述竖杆固定在放置板底部中部的四角，所述调节板固定在四个竖杆的底部，两个所述支杆固定在放置盒的内底壁，两个所述撬杆活动连接在调节板的两侧，且撬杆通过销轴与支杆正面的条形槽活动连接，两个所述触头固定在撬杆远离调节板一端的底部，两个所述触点开关固定在放置盒的内底壁，触点开关位于触头的下方，且触点开关与触头相互配合，所述触点开关分别与蜂鸣器和双控开关电连接，所述铁块固定在调节板底部的中部，所述凹槽开设在放置盒的内底壁，所述电磁铁固定在凹槽的内底壁，所述电磁铁分别与双控开关和指示灯电连接。
进一步地，所述位置限定机构包括有转动杆、轴承、压板和橡胶垫，所述转动杆的底部固定在放置板的顶部，所述轴承套接在转动杆顶部的外表面，所述轴承镶嵌在压板内部的一侧，所述橡胶垫固定在压板的底部，旋转转动杆可以使得压板底部的橡胶垫压在手机屏幕的顶部，在来电时手机会发生震动，防止手机的位置发生移动，进一步保证的手机固定的牢固性。
进一步地，所述凹槽的尺寸大于铁块的尺寸，且电磁铁设置在铁块的正下方，使得电磁铁能吸附到铁块。
进一步地，所述放置槽的内底壁粘接有垫片，且垫片由极为细密的布料附着在一块橡胶上制成的，垫片的顶部设置有斜八字纹，防止对手机的背面造成磨损，且还起到了防滑的效果。
进一步地，所述放置槽的尺寸为150mm(长)*72mm(宽)*5mm(高)，通过对放置槽内部尺寸的限定，使得放置槽最大可以容纳5.8英寸屏幕的手机，适用于大多数手机的放置，提高了适应性。
进一步地，所述放置板顶部中部的两侧均开设有圆弧槽，两个圆弧槽位于放置槽中部的两侧，由于5.8英寸屏幕手机的尺寸为143.6mm(高)*70.9mm(宽)*7.7mm(厚)，放在放置槽的内部后，手机与放置槽之间的间隙较小，通过圆弧槽可以轻松的将5.8英寸屏幕的手机从放置槽中取出，使用更加的方便。
进一步地，所述压板距离放置板顶部的距离为3mm，配合着放置槽的高度限定可以将手机固定在放置槽的内部。
进一步地，所述底板顶部的四角均开设有贯穿的螺丝孔，且螺丝孔的内径为0.5cm，四个螺钉通过螺丝孔可以将底板固定在电脑桌的桌面上，保证了该手机防盗警报装置固定的牢固性。
与现有技术相比：
1、该网吧用桌面手机防盗警报装置，通过警报触发机构的设置，偷窃者将手机从放置盒中取出时，压缩弹簧的反弹力将放置板向上推动，通过竖杆带动调节板向上移动，两个撬杆活动连接在调节板的两侧，撬杆的中部以支杆为支点，这时，撬杆靠近调节板的一端上扬，撬杆远离调节板的一端下移，带动触头接触触点开关，触点开关与蜂鸣器电连接，使得蜂鸣器发出警报声，提醒用户注意手机是否安全，从源头上杜绝了手机被盗情况的发生。
2、该网吧用桌面手机防盗警报装置，通过铁块和电磁铁的设置，用户将手机放置在放置槽的内部时，手机自身的重量带动放置板向下移动，使得铁块插接在凹槽的内部并与电磁铁的顶部接触，在用户需要将手机取出时，通过双控开关使得电磁铁通电产生磁性，带有磁性的电磁铁对铁块具有一定的吸附力，使得铁块牢牢的吸附在电磁铁上，人们即可将手机直接从放置盒中取出，且不会触发蜂鸣器。
3、该网吧用桌面手机防盗警报装置，通过弹性支撑机构的设置，给放置板提供一个支撑力和反作用力，可以使得放置板上下的移动，保证了该防盗警报装置的正常运行使用。
4、该网吧用桌面手机防盗警报装置，通过放置机构的设置，用户可以将手机放置在放置板顶部的放置槽中，放置槽对手机的位置起到了限定的效果，同时对放置槽内部尺寸的限定，使得放置槽最大可以容纳5.8英寸屏幕的手机，适用于大多数手机的放置，提高了适应性。
5、该网吧用桌面手机防盗警报装置，通过位置限定机构，旋转转动杆可以使得压板底部的橡胶垫压在手机屏幕的顶部，在来电时手机会发生震动，防止手机的位置发生移动，进一步保证的手机固定的牢固性。
6、该网吧用桌面手机防盗警报装置，通过放置槽两侧圆弧槽的设置，由于5.8英寸屏幕手机的尺寸为143.6mm(高)*70.9mm(宽)*7.7mm(厚)，放在放置槽的内部后，手机与放置槽之间的间隙较小，通过圆弧槽可以轻松的将5.8英寸屏幕的手机从放置槽中取出，使用更加的方便。
附图说明

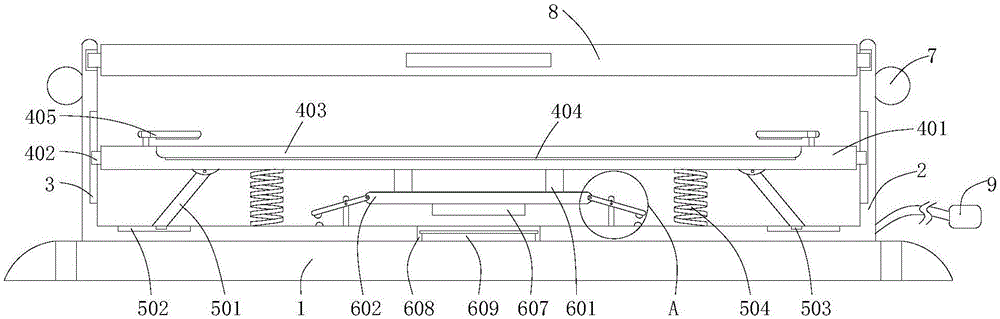

图1为本发明结构示意图；
图2为本发明图1的A处局部放大图；
图3为本发明放置机构结构俯视图；
图4为本发明位置限定机构结构正视图；
图5为本发明结构俯视图；
图6为本发明结构正视图。
图中：1底板、2放置盒、3滑轨、4放置机构、401放置板、402第一滑块、403放置槽、404垫片、405位置限定机构、4051转动杆、4052轴承、4053压板、4054橡胶垫、5弹性支撑机构、501支撑杆、502滑槽、503第二滑块、504压缩弹簧、6警报触发机构、601竖杆、602调节板、603支杆、604撬杆、605触头、606触点开关、607铁块、608凹槽、609电磁铁、7蜂鸣器、8透明盖板、9双控开关、10指示灯。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1-6，一种网吧用桌面手机防盗警报装置，包括底板1、放置盒2、四个滑轨3、放置机构4、两个弹性支撑机构5、警报触发机构6、两个蜂鸣器7、透明盖板8、双控开关9和指示灯10，放置盒2固定在底板1的顶部，放置盒2的顶部开口，四个滑轨3两两为一组，两组滑轨3镶嵌在放置盒2的左右两侧，放置机构4滑动连接在放置盒2的内部，两个弹性支撑机构5固定在放置机构4底部的两侧，警报触发机构6固定在放置机构4底部的中部，两个蜂鸣器7固定在放置盒2两侧的顶部，透明盖板8活动插接有放置盒2内部的顶部，指示灯10设置在底板1的顶部。
放置机构4包括有放置板401、四个第一滑块402、放置槽403和两个位置限定机构405，四个第一滑块402两两为一组，两组第一滑块402固定在放置板401的两侧，且两组第一滑块402与两组滑轨3滑动连接，放置槽403开设在放置板401的顶部，两个位置限定机构405固定在放置槽403的两侧，且两个位置限定机构405交错设置，通过放置机构4的设置，用户可以将手机放置在放置板401顶部的放置槽403中，放置槽403对手机的位置起到了限定的效果。
弹性支撑机构5包括有支撑杆501、两个滑槽502、第二滑块503和压缩弹簧504，支撑杆501活动连接在放置板401底部的一侧，第二滑块503固定在支撑杆501的底部，两个滑槽502开设在放置盒2内侧壁的两侧，且第二滑块503滑动连接在滑槽502的内部，压缩弹簧504的顶部固定在放置板401的底部，压缩弹簧504的底部固定在放置盒2的内底壁，通过弹性支撑机构5的设置，给放置板401提供一个支撑力和反作用力，可以使得放置板401上下的移动，保证了该防盗警报装置的正常运行使用。
警报触发机构6包括有四个竖杆601、调节板602、两个支杆603、两个撬杆604、两个触头605、两个触点开关606、铁块607、凹槽608和电磁铁609，四个竖杆601固定在放置板401底部中部的四角，调节板602固定在四个竖杆601的底部，两个支杆603固定在放置盒2的内底壁，两个撬杆604活动连接在调节板602的两侧，且撬杆604通过销轴与支杆603正面的条形槽活动连接，两个触头605固定在撬杆604远离调节板602一端的底部，两个触点开关606固定在放置盒2的内底壁，触点开关606位于触头605的下方，且触点开关606与触头605相互配合，触点开关606分别与蜂鸣器7和双控开关9电连接，铁块607固定在调节板602底部的中部，凹槽608开设在放置盒2的内底壁，电磁铁609固定在凹槽608的内底壁，通过铁块607和电磁铁609的设置，用户将手机放置在放置槽403的内部时，手机自身的重量带动放置板401向下移动，使得铁块607插接在凹槽608的内部并与电磁铁609的顶部接触，在用户需要将手机取出时，通过双控开关9使得电磁铁609通电产生磁性，带有磁性的电磁铁609对铁块607具有一定的吸附力，使得铁块607牢牢的吸附在电磁铁609上，人们即可将手机直接从放置盒2中取出，且不会触发蜂鸣器7，电磁铁609分别与双控开关9和指示灯10电连接，通过警报触发机构6的设置，偷窃者将手机从放置盒2中取出时，压缩弹簧504的反弹力将放置板401向上推动，通过竖杆601带动调节板602向上移动，两个撬杆604活动连接在调节板602的两侧，撬杆604的中部以支杆603为支点，这时，撬杆604靠近调节板602的一端上扬，撬杆604远离调节板602的一端下移，带动触头605接触触点开关606，触点开关606与蜂鸣器7电连接，使得蜂鸣器7发出警报声，提醒用户注意手机是否安全，从源头上杜绝了手机被盗情况的发生。
位置限定机构405包括有转动杆4051、轴承4052、压板4053和橡胶垫4054，转动杆4051的底部固定在放置板401的顶部，轴承4052套接在转动杆4051顶部的外表面，轴承4052镶嵌在压板4053内部的一侧，橡胶垫4054固定在压板4053的底部，旋转转动杆4051可以使得压板4053底部的橡胶垫4054压在手机屏幕的顶部，在来电时手机会发生震动，防止手机的位置发生移动，进一步保证的手机固定的牢固性。
凹槽608的尺寸大于铁块607的尺寸，且电磁铁609设置在铁块607的正下方，在电磁铁609通电后，使得电磁铁609能吸附到铁块607。
放置槽403的内底壁粘接有垫片404，且垫片404由极为细密的布料附着在一块橡胶上制成的，垫片404的顶部设置有斜八字纹，防止对手机的背面造成磨损，且还起到了防滑的效果。
放置槽403的尺寸为150mm长*72mm宽*5mm高，通过对放置槽403内部尺寸的限定，使得放置槽403最大可以容纳5.8英寸屏幕的手机，且还适用于大多数手机的放置，提高了适应性。
放置板401顶部中部的两侧均开设有圆弧槽，两个圆弧槽位于放置槽403中部的两侧，由于5.8英寸屏幕手机的尺寸为143.6mm(高)*70.9mm(宽)*7.7mm(厚)，放在放置槽403的内部后，手机与放置槽403之间的间隙较小，通过圆弧槽可以轻松的将5.8英寸屏幕的手机从放置槽403中取出，使用更加的方便。
压板4053距离放置板401顶部的距离为3mm，配合着放置槽403的高度限定可以将手机固定在放置槽403的内部。
底板1顶部的四角均开设有贯穿的螺丝孔，且螺丝孔的内径为0.5cm，四个螺钉通过螺丝孔可以将底板1固定在电脑桌的桌面上，保证了该手机防盗警报装置固定的牢固性。
在使用前，将双控开关9安装在偷窃者无法触碰到且用户可正常使得的地方，如电脑主机箱附近、电脑桌桌面的下面或用户的双脚附近，用户在使用时，将手机放置在放置槽403的内部，旋转转动杆4051可以使得压板4053底部的橡胶垫4054压在手机屏幕的顶部，手机自身的重量带动放置板401向下移动，使得铁块607插接在凹槽608的内部并与电磁铁609的顶部接触，将透明盖板8插在放置盒2的顶部，用户开启双控开关9使得触点开关606通电；在用户需要将手机取出时，通过双控开关9使得电磁铁609通电产生磁性，使得触点开关606断电，这时，指示灯10会亮起，带有磁性的电磁铁609对铁块607具有一定的吸附力，使得铁块607牢牢的吸附在电磁铁609上，在观测到指示灯10亮起时，将透明盖板8从放置盒2的顶部取下，人们即可将手机直接从放置盒2中取出，且不会触发蜂鸣器7；用户将手机放置在放置槽403的内部，并开启双控开关9使得触点开关606通电后，若偷窃者将手机从放置盒2中取出，压缩弹簧504的反弹力将放置板401向上推动，通过竖杆601带动调节板602向上移动，两个撬杆604活动连接在调节板602的两侧，撬杆604的中部以支杆603为支点，这时，撬杆604靠近调节板602的一端上扬，撬杆604远离调节板602的一端下移，带动触头605接触触点开关606，触点开关606与蜂鸣器7电连接，使得蜂鸣器7发出警报声。
