一种用于油水分离的环保投料装置

技术领域

本发明涉及油脂吸附装置技术领域，尤其涉及一种用于油水分离的环保投料装置。

背景技术

目前，随着人们的生活水平提高，低脂饮食逐渐变得常态化，但人们在吃煮食例如火锅、海底捞等，锅内液体的表面会漂浮一层油脂，由于油脂的存在，当火锅内的食物从锅底被捞出时，不可避免的会在取出时沾上液面漂浮的油脂，这对于追求低脂的食客来说，会使其通过勺子或吸油纸等工具将液面漂浮的油脂清理，但此方式过于繁琐，且影响食客的就餐心情。

发明内容

本发明的目的是为了解决上述的问题，而提出的一种用于油水分离的环保投料装置。

为了实现上述目的，本发明采用了如下技术方案：

一种用于油水分离的环保投料装置，包括壳体，所述壳体，所述壳体的一端与外界空气连通，所述壳体的另一端开设有至少一个通孔并通过通孔与外界空气连通，所述壳体内密封设置有导热片和隔离片，所述导热片位于靠近通孔的一侧且采用金属材质，所述导热片和隔离片之间具备一个空腔，所述空腔内填充有发泡剂，且发泡剂的分解温度大于40℃，所述隔离片上开设有多个微孔，所述空腔通过微孔与外界连通，所述壳体远离通孔的一端端口外侧固定连接有第一卡件，所述第一卡件胶合有与之配合使用的第二卡件，所述第一卡件和第二卡件之间共同胶合有吸油薄膜，且吸油薄膜折叠在壳体内，所述第二卡件的外表面固定连接有套壳。

优选地，所述导热片采用铝片或铁片。

优选地，所述第一卡件的一端采用中空的圆柱形结构，且其另一端边缘向外延伸使其横截面为L型结构，所述第二卡件与第一卡件的形状相同。

优选地，所述发泡剂采用碳酸氢钠。

优选地，所述吸油薄膜由吸油布层和阻隔高分子层两部分复合而成。

优选地，所述导热片靠近通孔的一端胶合有网布，所述网布内填充氧化钙。

与现有技术相比，本发明具备以下优点：

本发明利用了油水由于比重不同而分层的原理，通过装置内发泡剂的热分解，使得装置内折叠薄膜被膨胀的气体撑开并从液底浮起，在浮起的过程中由于薄膜伸展后具备较大的表面积，并配以亲油性材料，使得液面漂浮的油脂被吸附。本发明突出的特点是去油过程简单且投料操作方便、材料环保、安全无毒害。

附图说明

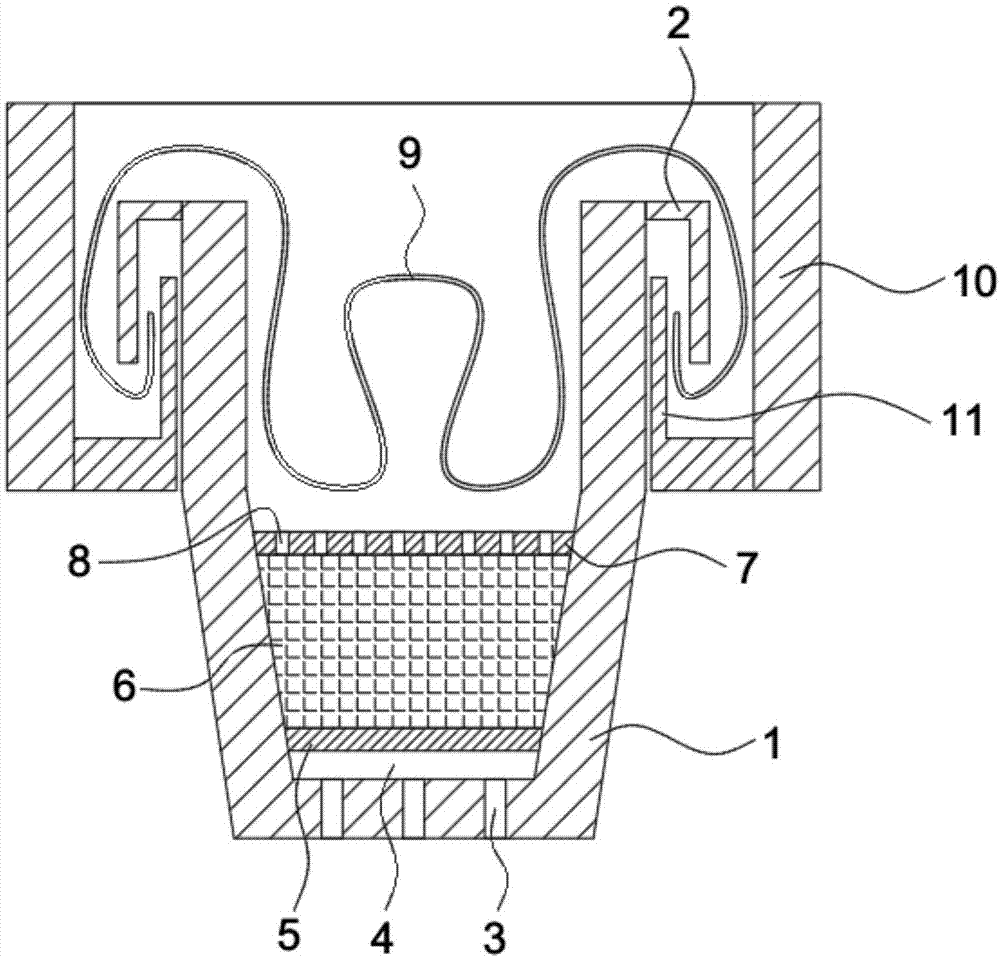

图1为本发明提出的一种用于油水分离的环保投料装置的实施例一结构示意图；

图2为本发明提出的一种用于油水分离的环保投料装置的吸油薄膜结构示意图；

图3为本发明提出的一种用于油水分离的环保投料装置的实施例二示意图；

图中：1壳体、2第一卡件、3通孔、4空腔、5导热片、6发泡剂、7隔离片、8微孔、9吸油薄膜、10套壳、11第二卡件。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例一

参照图1至2，一种用于油水分离的环保投料装置，包括壳体1，所述壳体1，所述壳体1的一端与外界空气连通，所述壳体1的另一端开设有至少一个通孔3并通过通孔3与外界空气连通，所述壳体1内密封设置有导热片5和隔离片7，所述导热片5位于靠近通孔3的一侧且采用金属材质。具体地，所述导热片5采用铝片或铁片，铝片较好的导热性能，而铁片中的铁元素会溶解到食物和汤中，相对于铝片更安全。

所述导热片5和隔离片7之间具备一个空腔4，所述空腔4内填充有发泡剂6，且发泡剂6的分解温度大于40℃，所述发泡剂6采用碳酸氢钠，碳酸氢钠在50℃开始逐渐分解生成碳酸钠、二氧化碳和水。

值得一提的是，碳酸氢钠通过改性可增加或减少其分解温度，提高其针对性及应用场景。

所述隔离片7上开设有多个微孔8，微孔8可对发泡剂6进行阻隔，且可用于通过二氧化碳气体，所述空腔4通过微孔8与外界连通，所述壳体1远离通孔3的一端端口外侧固定连接有第一卡件2，所述第一卡件2胶合有与之配合使用的第二卡件11，所述第一卡件2和第二卡件11之间共同胶合有吸油薄膜9，且吸油薄膜9折叠在壳体1内，所述第二卡件11的外表面固定连接有套壳10。优选地，壳体1、套壳10、第一卡件2和第二卡件11均可采用食品级PP(聚丙烯)材质。

具体地，所述吸油薄膜9由吸油布层和阻隔高分子层两部分复合而成.其中吸油薄膜9可采用聚丙烯熔喷无纺布，由于PP几乎不吸水但却有很好的亲油性以及熔喷布具有孔率高且比表面积大的特点，所以具有很好的吸油性能，且聚丙烯安全无污染。而阻隔高分子层可采用PVC等常见阻隔型高分子材料。

本发明使用时只需两个步骤，一、将该装置投入煮锅内，二、待其伸展后捞出。本装置直接投入高温的煮锅内，煮锅内的液体通过通孔3进入壳体1内并将热量传递给导热片5，导热片5进一步将热量传递给空腔4内的发泡剂6，发泡剂6如碳酸氢钠在50℃以上的温度下分解成二氧化碳和水，从而使得二氧化碳气体透过微孔8进入吸油薄膜9内，由于吸油薄膜9折叠在壳体1内且通过第一卡件2和第二卡件11密封，因而使吸油薄膜9在气体的不断膨胀下从壳体1内露出并逐渐伸展，并形成热气球状，且吸油薄膜9伸展后其会从锅底浮起，并在浮起的过程中使得吸油薄膜9接触到锅内漂泊的油层，由于吸油薄膜9良好的亲油性能，且其伸展后具备较大的表面积，可将吸收液面漂浮的油层，实现煮锅内油层的清理，此时将吸油薄膜9连同壳体1从煮锅内捞出即可。

实施例二

本实施例在实施例一的基础上，使其具备在水温未达到发泡剂6分解温度的条件下使用：

所述导热片5靠近通孔3的一端胶合有网布，所述网布内填充氧化钙12。

氧化钙12在遇水后,会释放出大量的热量,此热量传递给发泡剂6用于其热分解。从而实现在水温较低的情况下去油。

值得注意的是，氧化钙遇水后,反应生成氢氧化钙.氢氧化钙具有腐蚀性,用手接触后可从皮肤吸收水分、溶解蛋白质、刺激及腐蚀组织。因而本实施例适用于非人体直接接触式去油领域，例如污水去油等。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
