技术领域
本发明涉及集成电路检测技术领域，具体为一种新型集成电路检测装置。
背景技术
集成电路板是一种微型电子器件，具体是通过一定的工艺流程，把整个电路的元件连接在一起，从而制成一个小块或多个小块的介质片上，因为所有的元件在解耦股上成为一个整体，这就使得电子元件具有微小化、智能化、低消耗和高性能的优点。
由于集成电路板有不同功能的模块组成，所以在对电路板上的模块进行设备故障检测和故障诊断时操作空间较狭小，传统的电路板在检测过程中，大多数是操作人员将电路板放置在桌子上，通过手工对其检测，这样不仅损害集成电路板，而且对于操作人员来说不方便且费时费力，而且定位精确，还有一些通过专有的检测装置来对集成电路板进行测量，但是由于不能很好的控制接触点，就会造成待测板的金属焊点松动，长时间工作会差生电火花，从而烧毁集成电路板，为了解决以上问题我们提出了一种新型集成电路检测装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种新型集成电路检测装置，具备保护待测金属点不被损坏，电路板不易磨损，精确度高的优点，解决了操作人员将电路板放置在桌子上，通过手工对其检测，这样不仅损害集成电路板，而且对于操作人员来说不方便且费时费力，而且定位精确，还有一些通过专有的检测装置来对集成电路板进行测量，但是由于不能很好的控制接触点，就会造成待测板的金属焊点松动，长时间工作会差生电火花，从而烧毁集成电路板的问题。
(二)技术方案
为实现上述保护待测金属点不被损坏，电路板不易磨损，精确度高的目的，本发明提供如下技术方案：一种新型集成电路检测装置，包括底座，所述底座的上表面固定连接有软质支架，底座的左右两侧均固定连接有侧固定板，侧固定板的里侧均固定连接有第一弹簧，第一弹簧另一端均固定连接有固定板，底座左右两侧且在侧固定板的外侧均滑动连接有侧滑动板，侧滑动板的外侧均固定连接有微型电机，微型电机的上端均固定连接有螺纹丝杆，螺纹丝杆的外侧均螺纹连接有上移动板，上移动板上滑动连接有检测电笔，检测电笔的外侧且在上移动板的上方设置有松紧螺母，检测电笔的上端固定连接有线缆，检测电笔的内部固定连接有激光灯，底座的里侧固定连接有限位挡板，检测电笔的下部内侧滑动连接有轻质环柱，轻质环柱的下端固定连接有弧形金属片，检测电笔的内部下端左侧固定连接有第二弹簧，第二弹簧的右侧且安装在检测电笔上固定连接有金属柱。
优选的，所述软质支架设置最低三个且为正三角形，软质支架用于支撑被测电路板，从而防止电路板的底部磨损。
优选的，所述固定板的里侧固定安装有柔软垫片，柔软垫片防止被测电路板的端部被磨损，且柔软垫片不利于使被测电路板滑落。
优选的，所述激光灯在检测电笔的正中心，激光灯用来确定检测点的位置。
优选的，所述检测电笔的内部下侧左端固定安装有固定块，固定块是为了固定第二弹簧和金属柱。
优选的，所述轻质环柱的内部设置有导线，轻质环柱的上端左侧固定连接有矩形金属片。
优选的，所述弧形金属片的形状为圆形且中间开设有通孔，通孔是为了不阻挡激光灯用来确定检测点。
优选的，所述第二弹簧的中部和下端分别固定连接有第一金属板和第二金属板。
(三)有益效果
与现有技术相比，本发明提供了一种新型集成电路检测装置，具备以下有益效果：
该新型集成电路检测装置，通过移动底座上的侧滑动板，侧滑动板带动上移动板来大致确定待测点的纵向位置，松动松紧螺母和移动检测电笔来确定待测点的横向位置，微调使检测电笔内的激光灯的发射光线的末端对准待测点，然后通过开关控制面板控制微型电机转动，微型电机通过螺纹丝杆带动上移动板向下移动，当矩形金属片接触到第一金属板时，代表着弧形金属片已经接触到待测点，由于轻质环柱属于轻质物体且第二弹簧为弹性指数较小的弹簧，所以对待测点的磨损和压力较小，当第二金属板接触到金属柱时，控制面板接收到电信号控制微型电机停止移动，然后通过观察检测电笔上的数据来判断待测集成电路板是否损坏。这一结构解决了传统的电路板在检测过程中损害集成电路板、操作不方便且费时费力、定位不精确、造成待测板的金属焊点松动的问题。
附图说明

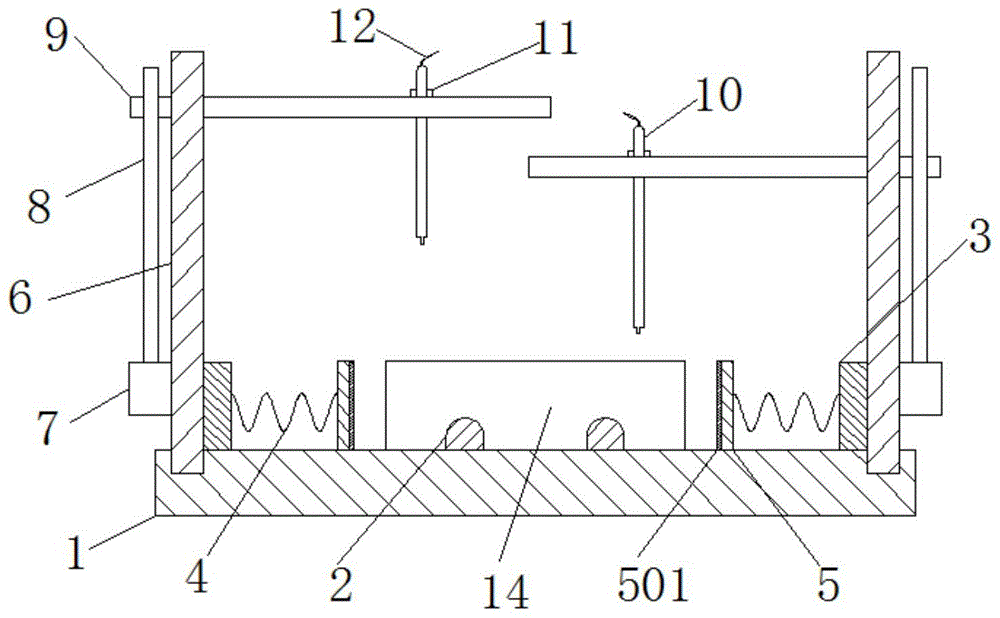

图1为本发明整体正面结构示意图；
图2为本发明整体部分俯视结构示意图；
图3为本发明检测电笔正面结构示意图；
图4为本发明图3中A-A处放大剖视图。
图中：1底座、2软质支架、3侧固定板、4第一弹簧、5固定板、501柔软垫片、6侧滑动板、7微型电机、8螺纹丝杆、9上移动板、10检测电笔、1001固定块、11松紧螺母、12线缆、13激光灯、14限定挡板、15轻质环柱、1501导线、1502矩形金属片、16弧形金属片、1601通孔、17第二弹簧、1701第一金属板、1702第二金属板、18金属柱。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-4，一种新型集成电路检测装置，包括底座1，底座1的上表面固定连接有软质支架2，软质支架2设置最低三个且为正三角形，软质支架2用于支撑被测电路板，从而防止电路板的底部磨损。底座1的左右两侧均固定连接有侧固定板3，侧固定板3的里侧均固定连接有第一弹簧4，第一弹簧4另一端均固定连接有固定板5，固定板5的里侧固定安装有柔软垫片501，柔软垫片501防止被测电路板的端部被磨损，且柔软垫片501不利于使被测电路板滑落。底座1左右两侧且在侧固定板3的外侧均滑动连接有侧滑动板6，侧滑动板6的外侧均固定连接有微型电机7，微型电机7的上端均固定连接有螺纹丝杆8，螺纹丝杆8的外侧均螺纹连接有上移动板9。
上移动板9上滑动连接有检测电笔10，检测电笔10的内部下侧左端固定安装有固定块1001，固定块1001是为了固定第二弹簧17和金属柱18，检测电笔10的外侧且在上移动板9的上方设置有松紧螺母11，检测电笔10的上端固定连接有线缆12，检测电笔10的内部固定连接有激光灯13，激光灯13在检测电笔10的正中心，激光灯13用来确定检测点的位置。底座1的里侧固定连接有限位挡板14，检测电笔10的下部内侧滑动连接有轻质环柱15，轻质环柱15的内部设置有导线1501，轻质环柱15的上端左侧固定连接有矩形金属片1502。轻质环柱15的下端固定连接有弧形金属片16，弧形金属片16的形状为圆形且中间开设有通孔1601；检测电笔10的内部下端左侧固定连接有第二弹簧17，第二弹簧17的中部和下端分别固定连接有第一金属板1701和第二金属板1702，第二弹簧17的右侧且安装在检测电笔10上固定连接有金属柱18。
综上所述，该新型集成电路检测装置，在对集成电路检测前，首先把集成电路放置在软质支架2上，然后通过固定板5和限定挡板14将其固定，然后打开检测电笔10内的激光灯13，通过移动底座1上的侧滑动板6，侧滑动板6带动上移动板9来大致确定待测点的纵向位置，通过松动松紧螺母11和移动检测电笔10来确定待测点的横向位置，当移动到待测点附近时，通过微调使检测电笔10内的激光灯13的发射光线的末端对准待测点，然后通过开关控制面板控制微型电机7转动，微型电机7通过螺纹丝杆8带动上移动板9向下移动，当矩形金属片1502接触到第一金属板1701时，代表着弧形金属片16已经接触到待测点，由于轻质环柱15属于轻质物体且第二弹簧17为弹性指数较小的弹簧，所以对待测点的磨损和压力较小，当第二金属板1702接触到金属柱18时，控制面板接收到电信号控制微型电机7停止移动，然后通过观察检测电笔10上的数据来判断待测集成电路板是否损坏。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
