技术领域
本发明涉及医疗技术领域，尤其涉及一种山路凸面反光镜。
背景技术
道路反光镜一般设置在道路的转角处，方便车辆通过反光镜掌握对面来车信息，使司机有足够的时间做出相应的减速操作，能够降低事故的发生概率。由于反光镜设置于路边，在长期使用后，反光镜的表面容易附着灰尘，使反光镜的反光效果变差，影响司机观察，并且，由于反光镜一般为凸面镜，且设置在一定的高度，采用人工对反光镜进行清洁的方式，不但难度较大，而且容易将反光镜表面刮花，影响反光镜的使用寿命。
发明内容
为了实现上述目的，本发明采用了如下技术方案：
一种山路凸面反光镜，包括壳体，所述壳体内安装有气缸和安装架，所述安装架的两侧均安装有反光镜本体，所述壳体上通过固定架安装有旋转叶，所述气缸的中心处转动连接有转动柱，所述转动柱上啮合连接有呈勒洛三角形的转子，所述转子的中心偏离转动柱的中轴线上，所述转动柱和旋转叶之间通过传送带连接，所述气缸的一端设有进气管，所述进气管的另一端连通大气，所述壳体的上下两侧均开设有集气腔，所述集气腔的一端连接有出气管，所述出气管背离集气腔的一端连通气缸背离进气管的一端，所述集气腔上还安装有压力阀，所述集气腔背离出气管的一端连接有呈L型设置的输送管，所述壳体通过磁环转动连接在安装架的两侧，所述壳体上的对应位置安装有两个永磁体，两个所述永磁体关于磁环呈对称设置，所述壳体上还设有弱磁装置。
优选的，所述输送管折弯处的倾斜端面和反光镜本体靠近两端的倾斜横切面平行设置。
优选的，所述弱磁装置包括励磁线圈，所述励磁线圈缠绕在永磁体上，所述气缸内安装有三个与励磁线圈电性连接的压敏片，所述壳体上还安装有集电器。
优选的，所述转动柱的一端固定连接有齿轮，所述转子的中心处安装有齿环，所述齿轮和齿环啮合连接。
与现有技术相比，本发明的有益效果是：
1、通过设置集气腔、转子、气缸等结构的相互作用，从而使得空气储存喷发，通过气流的冲击将反光镜本体上镜面的灰尘清理掉，使内部的反光镜表面保持干净，保持较好的反光效果。
2、通过设置压敏片、励磁线圈、永磁体等结构，可以使得自行的调节安装架并使其转动，从而让清理干净的反光镜转动到外面供使用，将沾有大量灰尘反光镜转到内部供清洗。
附图说明

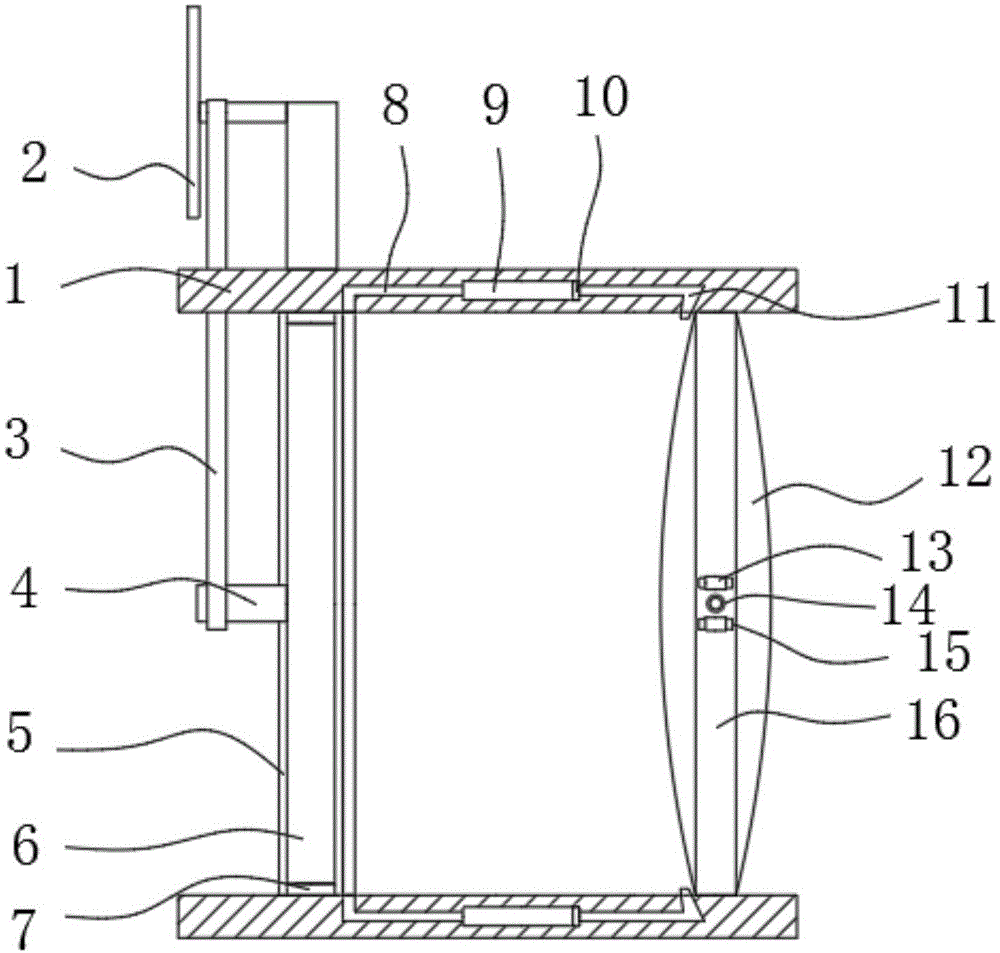

图1为本发明提出的一种山路凸面反光镜的正面结构示意图；
图2为本发明提出的一种山路凸面反光镜转子、气缸的正面结构示意图。
图中：1壳体、2旋转叶、3传送带、4转动柱、5气缸、6转子、7压敏片、8出气管、9集气腔、10压力阀、11输送管、12反光镜本体、13励磁线圈、14磁环、15永磁体、16安装架、17进气管。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1-2，一种山路凸面反光镜，包括壳体1，壳体1内安装有气缸5和安装架16，安装架16的两侧均安装有反光镜本体12，壳体1上通过固定架安装有旋转叶2，气缸5的中心处转动连接有转动柱4，转动柱4上啮合连接有呈勒洛三角形的转子6，转动柱4的一端固定连接有齿轮，转子6的中心处安装有齿环，齿轮和齿环啮合连接，转子6的中心偏离转动柱4的中轴线上，转动柱4和旋转叶2之间通过传送带3连接，气缸5的一端设有进气管17，进气管17的另一端连通大气，壳体1的上下两侧均开设有集气腔9，集气腔9的一端连接有出气管8，出气管8背离集气腔9的一端连通气缸5背离进气管17的一端，集气腔9上还安装有压力阀10，集气腔9背离出气管8的一端连接有呈L型设置的输送管11，输送管11折弯处的倾斜端面和反光镜本体12靠近两端的倾斜横切面平行设置，壳体1通过磁环14转动连接在安装架16的两侧，壳体1上的对应位置安装有两个永磁体15，两个永磁体15关于磁环14呈对称设置，壳体1上还设有弱磁装置，弱磁装置包括励磁线圈13，励磁线圈13缠绕在永磁体15上，气缸5内安装有三个与励磁线圈13电性连接的压敏片7，壳体1上还安装有集电器。
本发明中，起风的时候，旋转叶2转动通过传送带3带动转动柱4转动，然后让与之啮合连接的转子6转动，转子6将气缸5分成三个可活动的空间，转子6运转的时候，空气从进气管17进入其中的一个活动空间，然后转子6转动，将带有空气的活动空间慢慢的移动，当接近出气管8的时候，因为转子6的中心是呈波浪形的周期运动，所以带有空气的活动空间在转到出气管8的时候，空间慢慢的减小，将里面的空气从出气管8压出去，当转过出气管8时，活动空间的体积又慢慢的增加，这样转子6转动一圈可以使得空气排入出气管8三次，增加了设备的运转效率，从出气管8排出的气体进入集气腔9，使得集气腔9内的压力逐渐增加，当压力突破临界值的时候，压力阀10打开，然后集气腔9里面的空气从输送管8的端口出来，高速流动的气流从将内部的反光镜本体12上的灰尘清除，使得内部的反光镜表面保持干净，保持较好的反光效果。
在初始状态磁环14和永磁体15是相吸的状态，从而保持安装架16固定，当转子6在气缸5内转动的时候，不断的触碰压敏片7产生振动，利用压敏片7产生微电流，通过集电器整合进入励磁线圈13，此时励磁线圈13产生的磁场使得永磁体15磁场方向相反，从而永磁体15和磁环14的两极产生排斥力，使得磁环14转动180°，从而使得外部的反光镜和内部的反光镜自动调换位置，无需人工转动。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
