技术领域
本发明涉及消防设备技术领域，具体为一种控制滑落速度并能随时停止下落的防火卷帘。
背景技术
防火卷帘门是一种适用于建筑物较大洞口处的防火、隔热设施。防火卷帘门广泛应用于工业与民用建筑的防火隔断区，能有效地阻止火势蔓延，保障生命财产安全，是现代建筑中不可缺少的防火设施。
防火卷帘的国标中规定了防火卷帘应具备在断电情况下依靠自重下降封闭洞口的功能，也就是如果在火灾时没有电了，防火卷帘上的易熔释放器被火烧断，拉开防火卷门机的抱闸，防火卷帘依靠自重向下滑落，直至封闭洞口，但在卷帘依靠自重向下滑落时，若滑落速度过快可能会出现在逃生者通过卷帘时被卷帘砸到，同时在断电情况下，卷帘的电动控制器失灵，不能有效的控制卷帘的下降和停止，使逃生者的反应时间减少，易导致有未及时撤离者被关隔离在火灾区域内。
发明内容
技术方案
为实现上述自动控制滑落速度，并能随时停止卷帘门下落的目的，本发明提供如下技术方案：一种控制滑落速度并能随时停止下落的防火卷帘，包括卷帘箱，所述卷帘箱的内部活动连接有转轴，所述转轴的外侧固定连接有卷筒，所述卷筒的外侧安装有卷帘，所述转轴的外侧且位于卷筒的右侧固定连接有主动齿轮，所述卷帘箱的内右壁固定连接有控制箱，所述控制箱的左侧活动连接有联动轴，所述联动轴的左侧固定连有从动齿轮，所述控制箱的底部滑动连接有滑杆，所述联动轴的外侧且位于控制箱的内部固定连接有固定杆，所述固定杆远离联动轴的一侧活动连接有离心块，所述离心块靠近控制箱的一侧固定连接有摩擦片，所述里离心块靠近联动轴的一侧固定连接有弹簧，所述滑杆的底部安装有控制块，所述控制块的侧面固定连接有手柄，所述控制块的顶部开设有控制槽。
作为优选，所述防火卷帘的底部设置有配重块，使防火卷帘在断电情况下能通过自重降落。
作为优选，所述主动齿轮与从动齿轮啮合。
作为优选，所述弹簧远离离心块的一侧与联动轴固定连接，通过离心块转动时产生的离心力，使摩擦片与控制箱内壁摩擦，并通过转速越快离心力越大，摩擦片与控制箱内壁的摩擦力越大，使防火卷帘的下降速度控制在适合的恒定范围内。
作为优选，所述滑杆位于墙体的内部。
作为优选，所述控制槽的右侧为倾斜结构，控制块向左移动时，滑块向上移动，使滑杆的顶部插进离心块之间的间隙中，阻止离心块继续旋转；控制块向右移动时，滑杆的顶部脱离与离心块接触，使卷帘门继续下降。
作为优选，所述控制块的左右两侧均设置有手柄，通过隔离墙的左侧和右侧均能控制卷帘门的降落，提高了火灾发生时的应急能力。
作为优选，所述弹簧的弹力大于离心块和摩擦片的重力，使离心块不旋转时，摩擦片不与控制箱内壁接触。
有益效果
与现有技术相比，本发明提供了一种控制滑落速度并能随时停止下落的防火卷帘，具备以下有益效果：
1、该控制滑落速度并能随时停止下落的防火卷帘，在断电、火灾情况下，熔断释放器烧断后拉开抱闸，防火卷帘自重下降，通过防火卷帘下降时产生的动力带动固定杆和离心块旋转，离心块在转动时受到离心力的影响，使离心块上的摩擦片与控制箱内壁接触，防火卷帘下降速度加快时，联动轴转动加快，离心块的离心力增大，使摩擦片与控制箱内壁接触摩擦力增大，通过摩擦片与控制箱之间的摩擦力使防火卷帘的下降速度降低，当防火卷帘下降速度降低时，联动轴转动降低，离心块的离心力减小，使摩擦片与控制箱内壁接触摩擦力减小，通过摩擦片与控制箱之间的摩擦力使防火卷帘的下降速度加快，通过离心块与控制箱内壁之间的动态调节，使防火卷帘门的下降速度保持适合的恒定范围内，增加逃生者的逃生时间。
2、该控制滑落速度并能随时停止下落的防火卷帘，在需要使防火卷帘门停止下降时，通过拉动或推动墙体内壁的手柄，使滑杆沿控制槽向上滑动，当滑杆滑动纸控制槽左侧时，滑杆的顶部插进离心块之间的间隙中，阻止离心块继续旋转，使卷帘门停止下降，当人员全部撤离后，控制控制块向左移动，使滑块沿控制槽下降，当滑杆滑动纸控制槽右侧时，滑杆的顶部脱离与离心块接触，使卷帘门继续下降，直至完全降落隔离火灾区域的蔓延，该控制装置能够在断电的情况下，通过隔离墙的左侧和右侧均能控制卷帘门的降落，提高了火灾发生时的应急能力。
附图说明

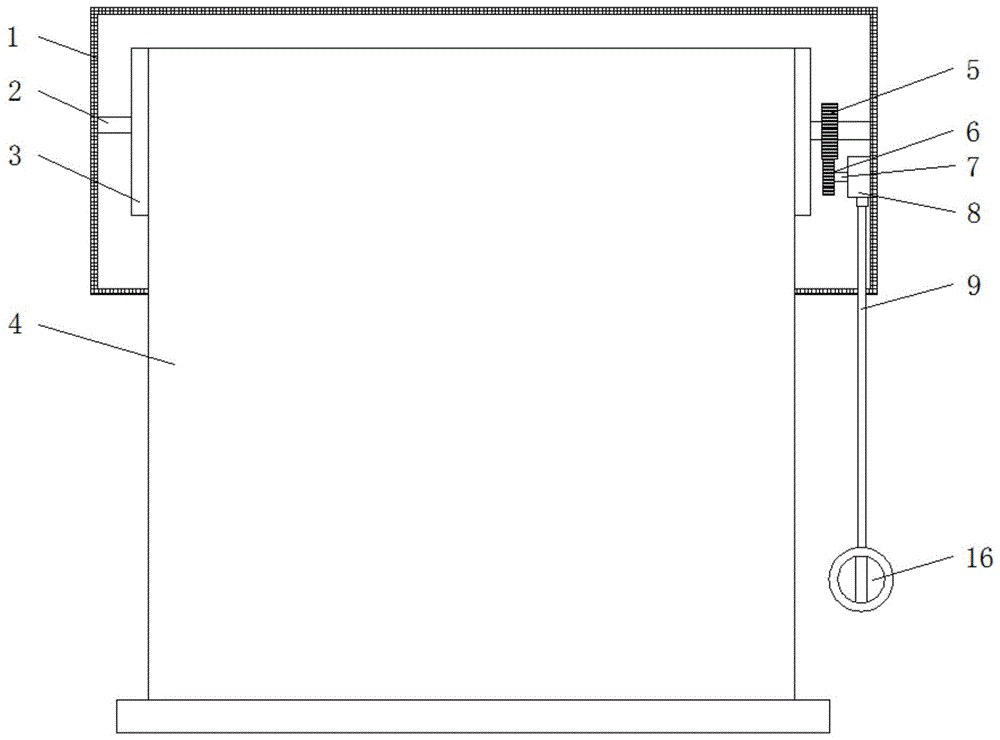

图1为本发明结构示意图；
图2为本发明减速结构示意图；
图3为本发明控制结构示意图。
图中：1、卷帘箱；2、转轴；3、卷筒；4、卷帘；5、主动齿轮；6、从动齿轮；7、联动轴；8、控制箱；9、滑杆；10、固定杆；11、离心块；12、摩擦片；13、弹簧；14、控制块；15、手柄；16、控制槽。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-3，一种控制滑落速度并能随时停止下落的防火卷帘，包括卷帘箱1，卷帘箱1的内部活动连接有转轴2，转轴2的外侧固定连接有卷筒3，卷筒3的外侧安装有卷帘4，防火卷帘4的底部设置有配重块，使防火卷帘4在断电情况下能通过自重降落，转轴2的外侧且位于卷筒3的右侧固定连接有主动齿轮5，卷帘箱1的内右壁固定连接有控制箱8，控制箱8的左侧活动连接有联动轴7，联动轴7的左侧固定连有从动齿轮6，主动齿轮5与从动齿轮6啮合，控制箱8的底部滑动连接有滑杆9，滑杆9位于墙体的内部，联动轴7的外侧且位于控制箱8的内部固定连接有固定杆10，固定杆10远离联动轴7的一侧活动连接有离心块11，离心块11靠近控制箱8的一侧固定连接有摩擦片12，里离心块11靠近联动轴7的一侧固定连接有弹簧13，弹簧13的弹力大于离心块11和摩擦片12的重力，使离心块11不旋转时，摩擦片12不与控制箱8内壁接触，弹簧13远离离心块11的一侧与联动轴7固定连接，通过离心块11转动时产生的离心力，使摩擦片12与控制箱8内壁摩擦，并通过转速越快离心力越大，摩擦片12与控制箱8内壁的摩擦力越大，使防火卷帘4的下降速度控制在适合的恒定范围内，滑杆9的底部安装有控制块14，控制块14的侧面固定连接有手柄15，控制块14的左右两侧均设置有手柄15，通过隔离墙的左侧和右侧均能控制卷帘4门的降落，提高了火灾发生时的应急能力，控制块14的顶部开设有控制槽16，控制槽16的右侧为倾斜结构，控制块14向左移动时，滑块向上移动，使滑杆9的顶部插进离心块11之间的间隙中，阻止离心块11继续旋转；控制块14向右移动时，滑杆9的顶部脱离与离心块11接触，使卷帘4门继续下降。
在断电、火灾情况下，熔断释放器烧断后拉开抱闸，防火卷帘4自重下降，卷帘4下降时带动滚筒和转轴2旋转，转轴2带动主动齿轮5旋转，主动齿轮5带动从动齿轮6和联动轴7旋转，联动轴7旋转带动固定杆10和离心块11旋转，离心块11在转动时受到离心力的影响，使离心块11上的摩擦片12与控制箱8内壁接触，防火卷帘4下降速度加快时，联动轴7转动加快，离心块11的离心力增大，使摩擦片12与控制箱8内壁接触摩擦力增大，通过摩擦片12与控制箱8之间的摩擦力使防火卷帘4的下降速度降低，当防火卷帘4下降速度降低时，联动轴7转动降低，离心块11的离心力减小，使摩擦片12与控制箱8内壁接触摩擦力减小，通过摩擦片12与控制箱8之间的摩擦力使防火卷帘4的下降速度加快，通过离心块11与控制箱8内壁之间的动态调节，使防火卷帘4门的下降速度保持适合的恒定范围内，增加逃生者的逃生时间。
需要使防火卷帘4门停止下降时，通过拉动或推动墙体内壁的手柄15，使滑杆9沿控制槽16向上滑动，当滑杆9滑动纸控制槽16左侧时，滑杆9的顶部插进离心块11之间的间隙中，阻止离心块11继续旋转，使卷帘4门停止下降，当人员全部撤离后，控制控制块14向左移动，使滑块沿控制槽16下降，当滑杆9滑动纸控制槽16右侧时，滑杆9的顶部脱离与离心块11接触，使卷帘4门继续下降，直至完全降落隔离火灾区域的蔓延，该控制装置能够在断电的情况下，通过隔离墙的左侧和右侧均能控制卷帘4门的降落，提高了火灾发生时的应急能力。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
