技术领域
本发明属于臂包技术领域，尤其是涉及一种具有散热作用的运动臂包。
背景技术
手臂包是指用于运动时系在手臂上的小包包，还有称为手臂带。广泛而言，只要系在手臂上基本都可称为手臂包。无论您是去健身馆、体育场运动，去散步、骑自行车、跑步、户外快走都是不可缺少的时尚小包包；还是带着您的爱犬去公园、小溪散步，您的智能手机都可与您随时随地如影随形，不离不弃，不会错失接听电话。手臂包可以携带手机、MP3、MP4、钥匙、门卡、房卡、现金等小物件的必备用品。有了它，出门再也不需要专门拎个包包装那些琐碎的小物件，在解放你双手的同时，还可以随时方便地接听电话，听音乐。
现有的臂包在跑步使用时，通过放置于臂包内的播放器听音乐，但是在使用耳机时，耳机的导线一般悬于臂膀一侧，不便于跑步时手臂摆动，当手臂拉扯到耳机导线时，容易造成耳机听筒从耳朵上脱落，从而中断人们的正常的跑步锻炼过程，影响锻炼效果；此外，跑步时人体的颈部会大量出汗，传统的解决方式是在脖子上挂一条用于吸收汗液的毛巾，但毛巾的缺点是不仅容易脱落，还会使的人体颈部的自然散热受阻，进而影响人们跑步运动的时的体验。
为此，我们提出一种具有散热作用的运动臂包来解决上述问题。
发明内容
本发明的目的是针对上述问题，提供一种具有散热作用且降低耳机导线对跑步的影响的具有散热作用的运动臂包。
为达到上述目的，本发明采用了下列技术方案：一种具有散热作用的运动臂包，包括包体，所述包体的侧壁上固定连接有充气机构，所述包体内贯穿设有耳机，所述耳机包括两根贯穿包体设置的导线，两根所述导线位于包体内的一端电性连接有同一个耳机插头，所述导线位于包体外的一端上电性连接有耳机听筒，所述包体的上方设有第一导管，所述第一导管的左右两端内壁上均设有条形开口，两根导线密封镶嵌于条形开口内，两个所述耳机听筒之间的第一导管的内壁上设有吹风口，所述第一导管与充气机构连通设置，所述充气机构远离包体的一端侧壁上固定连接有绑带。
在上述的具有散热作用的运动臂包中，所述充气机构包括固定连接于包体侧壁上的垫块，所述垫块内设有第一腔室，所述第一腔室内设有球体，所述垫块内设有两个第二腔室，两个所述第二腔室分别设置于第一腔室的左右两端的垫块内，所述第二腔室的顶面设有内外连通的第一通孔和第二通孔，所述第一通孔和第二通孔内分别固定安装有第一单向压力阀和第二单向压力阀，所述第一通孔外侧连通设置有第二导管，所述第二导管远离第一通孔的一端与第一导管连通设置，所述第二腔室内竖直滑动密封连接有活塞板，所述活塞板靠近第一腔室的一端侧壁上固定连接有连接杆，所述连接杆远离活塞板的一端贯穿至第一腔室内，所述活塞板靠近第一腔室的一端侧壁上固定连接有多个弹簧，所述弹簧远离活塞板的一端与第二凹槽的内壁固定连接。
在上述的具有散热作用的运动臂包中，所述连接杆位于第一腔室内的一端固定连接有推板。
在上述的具有散热作用的运动臂包中，所述活塞板和第二通孔在竖直方向上分别设置于第一通孔左右两侧。
在上述的具有散热作用的运动臂包中，所述垫块靠近手臂的端面上设有硅胶缓冲垫。
在上述的具有散热作用的运动臂包中，所述硅胶缓冲垫为中空结构，且硅胶缓冲垫与手臂接触端面上设有纵横交错设置的槽沟，所述槽沟的交叉点处设有与硅胶缓冲垫内腔连通的通气孔，所述第二腔室靠近第一腔室的一侧与活塞板所形成的空间与硅胶缓冲垫的内腔连通。
与现有的技术相比，本具有散热作用的运动臂包的优点在于：
1、本发明通过跑步时手臂的摆动能带动球体在第一腔室内往复运动，球体撞击推板能使得活塞板运动，将第二腔室内的气体挤压入第一导管内，通过吹风口吹至人的颈部，继而能对跑步运动中的人进行有效的吹风散热降温，有效的解决了人们在室内跑步机运动时缺少自然风降温的问题。
2、本发明通过将耳机的导线镶嵌于第一导管上，无需单独携带耳机，减少跑步前的准备时间，通过将耳机导线与第一导管合并成一体，有效的解决了由于耳机导线过长影响跑步时手臂的自然摆动，同时避免由于手臂的绊扯导致耳机听筒从耳朵上脱落的问题，有效的改善了用户的使用体验。
附图说明
图1是本发明提供的一种具有散热作用的运动臂包的透视图；

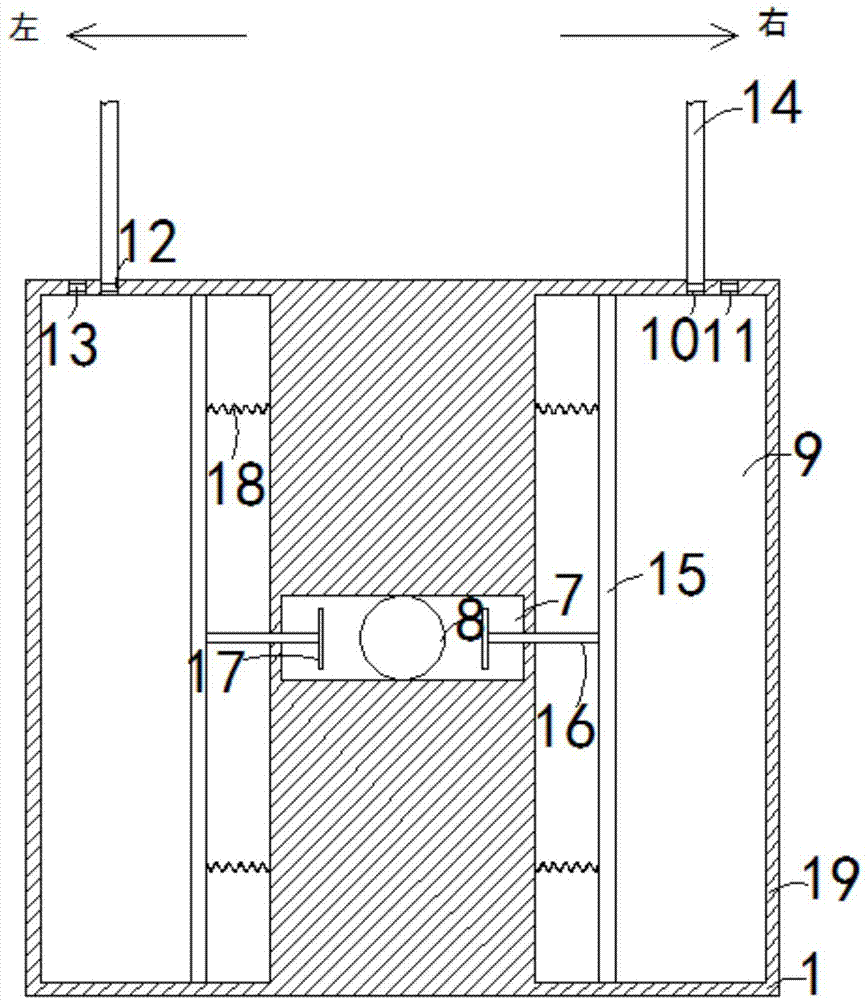

图2是图1的俯视机构示意图；
图3是本发明提供的一种具有散热作用的运动臂包中第一导管3的截面图；
图4是本发明提供的一种具有散热作用的运动臂包中的硅胶缓冲垫的结构示意图。
图中，1充气机构、2包体、3第一导管、4导线、5吹风口、6绑带、7第一腔室、8球体、9第二腔室、10第一通孔、11第二通孔、12第一单向压力阀、13第二单向压力阀、14第二导管、15活塞板、16连接杆、17推板、18弹簧、19垫块、20硅胶缓冲垫、21槽沟、22通气孔。
具体实施方式
以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
实施例1
如图1-3所示，一种具有散热作用的运动臂包，包括包体2，所述包体2的侧壁上固定连接有充气机构1，包体2内贯穿设有耳机，耳机包括两根贯穿包体1设置的导线4，需要说明的是，其中一根导线4的略长，且略长的一根导线4可绕过越过用户的颈部于另一侧，可避免导线4过长，影响用户跑步时手臂的摆动；两根导线4位于包体1内的一端电性连接有同一个耳机插头，导线4位于包体1外的一端上电性连接有耳机听筒，包体1的上方设有第一导管3，其中，第一导管3为密封管，第一导管3具有一定的长度，且不会垂直于胸前，便于跑步时手臂摆动；第一导管3的左右两端内壁上均设有条形开口，两根导线4密封镶嵌于条形开口内，两个耳机听筒之间的第一导管3的内壁上设有吹风口5，第一导管3与充气机构1连通设置，可向第一导管3持续输入气流，充气机构1远离包体1的一端侧壁上固定连接有绑带6，通过绑带6可将臂包捆绑固定于手臂上。
本实施例中，充气机构1包括固定连接于包体2侧壁上的垫块19，垫块19靠近手臂的端面上设有硅胶缓冲垫20，可提高臂包捆绑于手臂上时的舒适性，垫块19内设有第一腔室7，第一腔室7内设有球体8，垫块19内设有两个第二腔室9，两个第二腔室9分别设置于第一腔室7的左右两端的垫块19内，第二腔室9的顶面设有内外连通的第一通孔10和第二通孔11，第一通孔10和第二通孔11内分别固定安装有第一单向压力阀12和第二单向压力阀13，第一单向压力阀12保证空气只能流出第二腔室9，第二单向压力阀13保证空气只能流入第二腔室9，第一通孔10外侧连通设置有第二导管14，两根第二导管14远离第一通孔10的一端均与第一导管3连通设置，第二腔室9内竖直滑动密封连接有活塞板15，活塞板15靠近第一腔室7的一端侧壁上固定连接有连接杆16，连接杆16远离活塞板15的一端穿过第二腔室9的内壁并延伸至第一腔室7内，活塞板15靠近第一腔室7的一端侧壁上固定连接有多个弹簧18，弹簧18远离活塞板15的一端与第二凹槽9的内壁固定连接，其中弹簧18便于活塞板15向第一腔室7的方向运动复位；需要说明的是，第二腔室9靠近第一腔室7的一侧与活塞板15所形成的空间与外部连通，以保证其内部与外部气压平衡。
其中，连接杆16位于第一腔室7内的一端固定连接有推板17，值得一提的是，通过推板17与球体8进行撞击带动活塞板15运动。
其中，所述活塞板15和第二通孔11在竖直方向上分别设置于第一通孔10左右两侧，摆臂时带动球体8对推板17的撞击，使得活塞板15向第一通孔10方向运动，将第二腔室9内的气体挤压入第二导管14内，且活塞板15由于推板17的限制运动不到第一通孔10处。
本实施例中，使用时通过绑带6佩戴于手臂上，第一导管3远离包体2的一端半环绕与后颈部，吹风口5对应颈部放置，将两个耳机听筒放置于耳朵内，在跑步时由于手臂的往复摆动，能带动球体8在第一腔室7内往复运动，并对推板17进行撞击，在对推板17进行撞击时，使得活塞板15向第一通孔10处运动，对第二腔室9内的气体进行挤压，则使得第一单向压力阀12打开，且第二单向压力阀13处于闭合状态，能通过活塞板15的运动将第二腔室9内的气体挤压进第二导管14内，经过第一导管3最后从吹风口5处喷出，能有效的对人的颈部进行吹风降温，在球体8反向运动时，在弹簧18的作用下，活塞板15进行复位，此时第一单向压力阀12闭合，第二单向压力阀13打开，使得外部空气进入第二腔室9内，使得第二腔室9内的气压处于平衡状态，随着手臂的摆动，往复上述运动。
实施例2
如图4所示，本实施例与实施例1不同的是，硅胶缓冲垫20为中空结构，且硅胶缓冲垫20与手臂接触端面上设有纵横交错设置的槽沟21，槽沟21的交叉点处设有与硅胶缓冲垫内腔连通的通气孔22，第二腔室9靠近第一腔室7的一侧与活塞板15所形成的空间与硅胶缓冲垫20的内腔连通。
本实施例中，充气机构1工作时，活塞板15的运动会从硅胶缓冲垫20的内腔中连续的抽气和排气，由于硅胶缓冲垫20的内腔通过通气孔22和槽沟21与外部连通，气流会在与槽沟21内往复穿梭，进而对臂包与手臂的接触面进行降温，进一步提高臂包的使用体验。
尽管本文较多地使用了充气机构1、包体2、第一导管3、导线4、吹风口5、绑带6、第一腔室7、球体8、第二腔室9、第一通孔10、第二通孔11、第一单向压力阀12、第二单向压力阀13、第二导管14、活塞板15、连接杆16、推板17、弹簧18、垫块19、硅胶缓冲垫20、槽沟21和通气孔22等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
