技术领域
本发明涉及一种搅拌装置，尤其涉及一种新能源沼气池发酵原料搅拌装置。
背景技术
新能源：又称非常规能源。是指传统能源之外的各种能源形式。指刚开始开发利用或正在积极研究、有待推广的能源，如太阳能、地热能、风能、海洋能、生物质能和核聚变能等。
新能源沼气池的使用中，都需要将原料搅拌后放入沼气池内发酵，而使沼气池能很好的使用，而人工对原料进行搅拌时，费时费力、搅拌速度慢，搅拌时原料易溅在地面上，而弄脏地面影响环境，因此亟需研发一种省时省力、搅拌速度快，搅拌时原料不会溅在地面上，而不弄脏地面不影响环境的新能源沼气池发酵原料搅拌装置。
发明内容
(1)要解决的技术问题
本发明为了克服人工对原料进行搅拌时，费时费力、搅拌速度慢，搅拌时原料易溅在地面上，而弄脏地面影响环境的缺点，本发明要解决的技术问题是提供一种省时省力、搅拌速度快，搅拌时原料不会溅在地面上，而不弄脏地面不影响环境的新能源沼气池发酵原料搅拌装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种新能源沼气池发酵原料搅拌装置，包括有横板、支腿、搅拌箱、下料斗、搅拌装置和出料装置，横板左侧面与右侧面都安装有支腿，支腿为对称设置，横板前侧面右侧安装有搅拌箱，搅拌箱底部设有出料装置，搅拌箱右侧上部安装有下料斗，下料斗与搅拌箱内连通，搅拌箱顶部设有搅拌装置，搅拌装置的搅拌部件位于搅拌箱内。
优选地，搅拌装置包括有支架、电机、转杆和搅拌叶片，搅拌箱顶部中间开有通孔，搅拌箱外顶部中间安装有支架，支架前侧面中部安装有电机，电机呈竖直设置，电机的输出轴通过联轴器连接有转杆，转杆位于通孔内，转杆下部均匀间隔的安装有搅拌叶片，搅拌叶片位于搅拌箱内。
优选地，出料装置包括有连接块、挡板、框体、拉线、横杆、绕线轮和摇杆，搅拌箱右侧底部安装有连接块，连接块上转动式的安装有挡板，挡板与搅拌箱配合，挡板顶部安装有框体，框体左侧为敞口设置，搅拌箱外左侧面下部安装有横杆，横杆左端安装有绕线轮，绕线轮上绕有拉线，绕线轮前侧面圆心位置安装有摇杆，拉线尾端与挡板左侧面上部连接。
优选地，还包括有抖动装置，抖动装置包括有滑轨、滑块、盘形凸轮、固定块和滚珠，支架前侧面中部安装有滑轨，滑轨呈竖直设置，滑轨上设有与其配合的滑块，滑块与滑轨滑动配合，电机还可以与滑块前侧面连接，转杆上部安装有盘形凸轮，盘形凸轮位于搅拌箱外，搅拌箱外顶部左侧安装有固定块，固定块位于支架内，固定块顶部中间开有凹槽，凹槽内设有滚珠，滚珠与盘形凸轮接触。
优选地，还包括有7型杆和轴承座，左侧支腿前侧面上部安装有轴承座，轴承座内安装有7型杆，7型杆位于摇杆左侧，7型杆与摇杆配合。
优选地，还包括有7型板和网板，下料斗内上部设有网板，网板顶部左右两侧对称式的安装有7型板，7型板内顶部与下料斗顶部接触。
工作原理：首先操作人员将原料通过下料斗倒入搅拌箱内，当原料全部位于搅拌箱内时，即可启动搅拌装置，搅拌装置对原料进行搅拌。当原料搅拌均匀后，即可关闭搅拌装置，通过出料装置将搅拌箱内的原料放出，操作人员即可对搅拌后的原料进行收集发酵。
因为搅拌装置包括有支架、电机、转杆和搅拌叶片，搅拌箱顶部中间开有通孔，搅拌箱外顶部中间安装有支架，支架前侧面中部安装有电机，电机呈竖直设置，电机的输出轴通过联轴器连接有转杆，转杆位于通孔内，转杆下部均匀间隔的安装有搅拌叶片，搅拌叶片位于搅拌箱内，当原料位于搅拌内时，即可启动电机转动，电机转动带动转杆转动，转杆转动带动搅拌叶片转动，搅拌叶片转动对原料进行搅拌。当原料搅拌均匀后，即可关闭电机。
因为出料装置包括有连接块、挡板、框体、拉线、横杆、绕线轮和摇杆，搅拌箱右侧底部安装有连接块，连接块上转动式的安装有挡板，挡板与搅拌箱配合，挡板顶部安装有框体，框体左侧为敞口设置，搅拌箱外左侧面下部安装有横杆，横杆左端安装有绕线轮，绕线轮上绕有拉线，绕线轮前侧面圆心位置安装有摇杆，拉线尾端与挡板左侧面上部连接，当原料搅拌完成后，原料位于框体内，操作人员摇动摇杆反转，摇杆反转带动绕线轮反转，进而拉线背放松，挡板被打开，进而挡板带动框体向下倾斜，而框体内的原料从框体内掉落出，操作人员即可用收集框对掉落的原料进行收集，而拿去发酵。同理，当原料全部掉落出后，即可摇动摇杆正转，进而拉线拉动挡板关闭，进而带动框体恢复至原位，停止摇动摇杆即可。如此，能使操作人员更方便的对原料进行收集处理。
因为还包括有抖动装置，抖动装置包括有滑轨、滑块、盘形凸轮、固定块和滚珠，支架前侧面中部安装有滑轨，滑轨呈竖直设置，滑轨上设有与其配合的滑块，滑块与滑轨滑动配合，电机还可以与滑块前侧面连接，转杆上部安装有盘形凸轮，盘形凸轮位于搅拌箱外，搅拌箱外顶部左侧安装有固定块，固定块位于支架内，固定块顶部中间开有凹槽，凹槽内设有滚珠，滚珠与盘形凸轮接触，当原料在搅拌时，转杆转动同时带动凸轮转动，凸轮转动通过滚珠带动转杆上下移动，转杆上下移动带动搅拌叶片上下移动，搅拌叶片上下移动对原料搅拌的更全面。当原料搅拌完成后，电机关闭，进而搅拌叶片停止上下移动。如此，能使搅拌叶片更全面的对原料进行搅拌，而搅拌的更均匀。
因为还包括有7型杆和轴承座，左侧支腿前侧面上部安装有轴承座，轴承座内安装有7型杆，7型杆位于摇杆左侧，7型杆与摇杆配合，当需要摇动摇杆时，操作人员即可转动7型杆，7型杆转动至前侧时，即可停止转动7型杆，再摇动摇杆使原料掉落出。当摇杆停止摇动时，即可将7型杆转动至原位，进而7型杆将摇杆挡住。如此，可防止摇杆转动。
因为还包括有7型板和网板，下料斗内上部设有网板，网板顶部左右两侧对称式的安装有7型板，7型板内顶部与下料斗顶部接触，当原料通过下料斗倒入搅拌箱内时，原料通过网板掉落至下料斗内，进而网板对大块原料进行筛选，而小原料掉落至下料斗内。当原料全部倒入搅拌箱内后，操作人员即可通过7型板将网板从下料斗内取出，而对网板上的大块原料进行处理，再将网板放回至原位。
(3)有益效果
本发明通过出料装置，能使操作人员更方便的对搅拌后的原料进行收集处理，方便快捷，达到了省时省力、搅拌速度快，搅拌时原料不会溅在地面上，而不弄脏地面不影响环境的效果。
附图说明

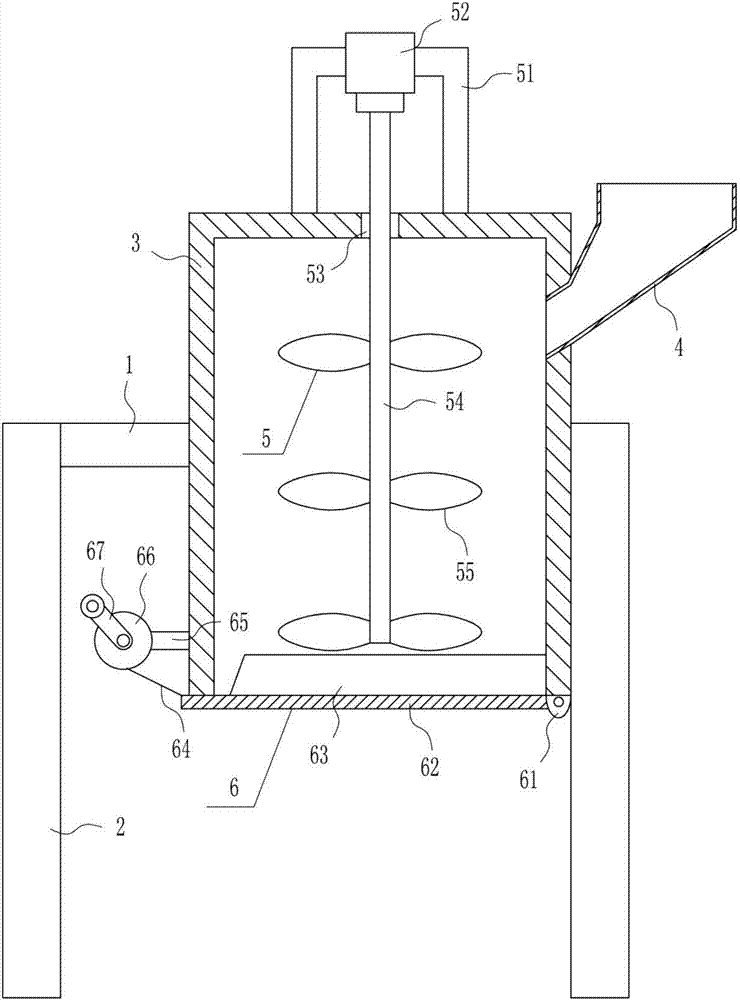

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
图3为本发明A部分的放大示意图。
图4为本发明的第三种主视结构示意图。
图5为本发明的第四种主视结构示意图。
附图中的标记为：1-横板，2-支腿，3-搅拌箱，4-下料斗，5-搅拌装置，51-支架，52-电机，53-通孔，54-转杆，55-搅拌叶片，6-出料装置，61-连接块，62-挡板，63-框体，64-拉线，65-横杆，66-绕线轮，67-摇杆，7-抖动装置，71-滑轨，72-滑块，73-盘形凸轮，74-固定块，75-凹槽，76-滚珠，8-7型杆，9-轴承座，10-7型板，11-网板。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种新能源沼气池发酵原料搅拌装置，如图1-5所示，包括有横板1、支腿2、搅拌箱3、下料斗4、搅拌装置5和出料装置6，横板1左侧面与右侧面都安装有支腿2，支腿2为对称设置，横板1前侧面右侧安装有搅拌箱3，搅拌箱3底部设有出料装置6，搅拌箱3右侧上部安装有下料斗4，下料斗4与搅拌箱3内连通，搅拌箱3顶部设有搅拌装置5，搅拌装置5的搅拌部件位于搅拌箱3内。
实施例2
一种新能源沼气池发酵原料搅拌装置，如图1-5所示，包括有横板1、支腿2、搅拌箱3、下料斗4、搅拌装置5和出料装置6，横板1左侧面与右侧面都安装有支腿2，支腿2为对称设置，横板1前侧面右侧安装有搅拌箱3，搅拌箱3底部设有出料装置6，搅拌箱3右侧上部安装有下料斗4，下料斗4与搅拌箱3内连通，搅拌箱3顶部设有搅拌装置5，搅拌装置5的搅拌部件位于搅拌箱3内。
搅拌装置5包括有支架51、电机52、转杆54和搅拌叶片55，搅拌箱3顶部中间开有通孔53，搅拌箱3外顶部中间安装有支架51，支架51前侧面中部安装有电机52，电机52呈竖直设置，电机52的输出轴通过联轴器连接有转杆54，转杆54位于通孔53内，转杆54下部均匀间隔的安装有搅拌叶片55，搅拌叶片55位于搅拌箱3内。
实施例3
一种新能源沼气池发酵原料搅拌装置，如图1-5所示，包括有横板1、支腿2、搅拌箱3、下料斗4、搅拌装置5和出料装置6，横板1左侧面与右侧面都安装有支腿2，支腿2为对称设置，横板1前侧面右侧安装有搅拌箱3，搅拌箱3底部设有出料装置6，搅拌箱3右侧上部安装有下料斗4，下料斗4与搅拌箱3内连通，搅拌箱3顶部设有搅拌装置5，搅拌装置5的搅拌部件位于搅拌箱3内。
搅拌装置5包括有支架51、电机52、转杆54和搅拌叶片55，搅拌箱3顶部中间开有通孔53，搅拌箱3外顶部中间安装有支架51，支架51前侧面中部安装有电机52，电机52呈竖直设置，电机52的输出轴通过联轴器连接有转杆54，转杆54位于通孔53内，转杆54下部均匀间隔的安装有搅拌叶片55，搅拌叶片55位于搅拌箱3内。
出料装置6包括有连接块61、挡板62、框体63、拉线64、横杆65、绕线轮66和摇杆67，搅拌箱3右侧底部安装有连接块61，连接块61上转动式的安装有挡板62，挡板62与搅拌箱3配合，挡板62顶部安装有框体63，框体63左侧为敞口设置，搅拌箱3外左侧面下部安装有横杆65，横杆65左端安装有绕线轮66，绕线轮66上绕有拉线64，绕线轮66前侧面圆心位置安装有摇杆67，拉线64尾端与挡板62左侧面上部连接。
实施例4
一种新能源沼气池发酵原料搅拌装置，如图1-5所示，包括有横板1、支腿2、搅拌箱3、下料斗4、搅拌装置5和出料装置6，横板1左侧面与右侧面都安装有支腿2，支腿2为对称设置，横板1前侧面右侧安装有搅拌箱3，搅拌箱3底部设有出料装置6，搅拌箱3右侧上部安装有下料斗4，下料斗4与搅拌箱3内连通，搅拌箱3顶部设有搅拌装置5，搅拌装置5的搅拌部件位于搅拌箱3内。
搅拌装置5包括有支架51、电机52、转杆54和搅拌叶片55，搅拌箱3顶部中间开有通孔53，搅拌箱3外顶部中间安装有支架51，支架51前侧面中部安装有电机52，电机52呈竖直设置，电机52的输出轴通过联轴器连接有转杆54，转杆54位于通孔53内，转杆54下部均匀间隔的安装有搅拌叶片55，搅拌叶片55位于搅拌箱3内。
出料装置6包括有连接块61、挡板62、框体63、拉线64、横杆65、绕线轮66和摇杆67，搅拌箱3右侧底部安装有连接块61，连接块61上转动式的安装有挡板62，挡板62与搅拌箱3配合，挡板62顶部安装有框体63，框体63左侧为敞口设置，搅拌箱3外左侧面下部安装有横杆65，横杆65左端安装有绕线轮66，绕线轮66上绕有拉线64，绕线轮66前侧面圆心位置安装有摇杆67，拉线64尾端与挡板62左侧面上部连接。
还包括有抖动装置7，抖动装置7包括有滑轨71、滑块72、盘形凸轮73、固定块74和滚珠76，支架51前侧面中部安装有滑轨71，滑轨71呈竖直设置，滑轨71上设有与其配合的滑块72，滑块72与滑轨71滑动配合，电机52还可以与滑块72前侧面连接，转杆54上部安装有盘形凸轮73，盘形凸轮73位于搅拌箱3外，搅拌箱3外顶部左侧安装有固定块74，固定块74位于支架51内，固定块74顶部中间开有凹槽75，凹槽75内设有滚珠76，滚珠76与盘形凸轮73接触。
还包括有7型杆8和轴承座9，左侧支腿2前侧面上部安装有轴承座9，轴承座9内安装有7型杆8，7型杆8位于摇杆67左侧，7型杆8与摇杆67配合。
还包括有7型板10和网板11，下料斗4内上部设有网板11，网板11顶部左右两侧对称式的安装有7型板10，7型板10内顶部与下料斗4顶部接触。
工作原理：首先操作人员将原料通过下料斗4倒入搅拌箱3内，当原料全部位于搅拌箱3内时，即可启动搅拌装置5，搅拌装置5对原料进行搅拌。当原料搅拌均匀后，即可关闭搅拌装置5，通过出料装置6将搅拌箱3内的原料放出，操作人员即可对搅拌后的原料进行收集发酵。
因为搅拌装置5包括有支架51、电机52、转杆54和搅拌叶片55，搅拌箱3顶部中间开有通孔53，搅拌箱3外顶部中间安装有支架51，支架51前侧面中部安装有电机52，电机52呈竖直设置，电机52的输出轴通过联轴器连接有转杆54，转杆54位于通孔53内，转杆54下部均匀间隔的安装有搅拌叶片55，搅拌叶片55位于搅拌箱3内，当原料位于搅拌内时，即可启动电机52转动，电机52转动带动转杆54转动，转杆54转动带动搅拌叶片55转动，搅拌叶片55转动对原料进行搅拌。当原料搅拌均匀后，即可关闭电机52。
因为出料装置6包括有连接块61、挡板62、框体63、拉线64、横杆65、绕线轮66和摇杆67，搅拌箱3右侧底部安装有连接块61，连接块61上转动式的安装有挡板62，挡板62与搅拌箱3配合，挡板62顶部安装有框体63，框体63左侧为敞口设置，搅拌箱3外左侧面下部安装有横杆65，横杆65左端安装有绕线轮66，绕线轮66上绕有拉线64，绕线轮66前侧面圆心位置安装有摇杆67，拉线64尾端与挡板62左侧面上部连接，当原料搅拌完成后，原料位于框体63内，操作人员摇动摇杆67反转，摇杆67反转带动绕线轮66反转，进而拉线64背放松，挡板62被打开，进而挡板62带动框体63向下倾斜，而框体63内的原料从框体63内掉落出，操作人员即可用收集框对掉落的原料进行收集，而拿去发酵。同理，当原料全部掉落出后，即可摇动摇杆67正转，进而拉线64拉动挡板62关闭，进而带动框体63恢复至原位，停止摇动摇杆67即可。如此，能使操作人员更方便的对原料进行收集处理。
因为还包括有抖动装置7，抖动装置7包括有滑轨71、滑块72、盘形凸轮73、固定块74和滚珠76，支架51前侧面中部安装有滑轨71，滑轨71呈竖直设置，滑轨71上设有与其配合的滑块72，滑块72与滑轨71滑动配合，电机52还可以与滑块72前侧面连接，转杆54上部安装有盘形凸轮73，盘形凸轮73位于搅拌箱3外，搅拌箱3外顶部左侧安装有固定块74，固定块74位于支架51内，固定块74顶部中间开有凹槽75，凹槽75内设有滚珠76，滚珠76与盘形凸轮73接触，当原料在搅拌时，转杆54转动同时带动凸轮转动，凸轮转动通过滚珠76带动转杆54上下移动，转杆54上下移动带动搅拌叶片55上下移动，搅拌叶片55上下移动对原料搅拌的更全面。当原料搅拌完成后，电机52关闭，进而搅拌叶片55停止上下移动。如此，能使搅拌叶片55更全面的对原料进行搅拌，而搅拌的更均匀。
因为还包括有7型杆8和轴承座9，左侧支腿2前侧面上部安装有轴承座9，轴承座9内安装有7型杆8，7型杆8位于摇杆67左侧，7型杆8与摇杆67配合，当需要摇动摇杆67时，操作人员即可转动7型杆8，7型杆8转动至前侧时，即可停止转动7型杆8，再摇动摇杆67使原料掉落出。当摇杆67停止摇动时，即可将7型杆8转动至原位，进而7型杆8将摇杆67挡住。如此，可防止摇杆67转动。
因为还包括有7型板10和网板11，下料斗4内上部设有网板11，网板11顶部左右两侧对称式的安装有7型板10，7型板10内顶部与下料斗4顶部接触，当原料通过下料斗4倒入搅拌箱3内时，原料通过网板11掉落至下料斗4内，进而网板11对大块原料进行筛选，而小原料掉落至下料斗4内。当原料全部倒入搅拌箱3内后，操作人员即可通过7型板10将网板11从下料斗4内取出，而对网板11上的大块原料进行处理，再将网板11放回至原位。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
