技术领域
本发明涉及一种试剂盒，更具体的说是一种透气式调节试剂盒。
背景技术
申请号为CN201621421807.3的一种循环肿瘤细胞捕获试剂盒，该实用新型公开了一种循环肿瘤细胞捕获试剂盒，盒体的一侧设有盒盖，盒体与盒盖之间通过第一卡扣连接，盒体的底部设有控制面板，控制面板的顶部设有空气冷凝器和加热器，空气冷凝器与加热器的上方设有放置板，放置板的上方设有固定板，固定板的中部设有放置孔，放置孔内装置有样本放置杯，盒盖的内侧设有第一装置槽和第二装置槽，第一装置槽与第二装置槽之间设有隔板，盒盖的内侧还设有放置架，放置架上放置有装置瓶，放置架的上方安装有温度传感器，该种循环肿瘤细胞捕获试剂盒，能够调节试剂盒内部的温度，使得血液储存或运输在适宜的温度，便于更好的保存和操作，利用过滤膜、聚蔗糖和微芯片对血液进行分离和捕获。但是实用新型不具有调节透气的功能。
发明内容
本发明提供一种透气式调节试剂盒，其有益效果为本试剂盒可以开出一定缝隙进行透气；还可以通过四个通气孔进行透气，使大量空气进入试剂盒内，并且还可以防止外部灰尘进入试剂盒内。
本发明涉及一种试剂盒，更具体的说是一种透气式调节试剂盒，包括底架、中架、铰接座板组件和试剂盒组件，本试剂盒可以开出一定缝隙进行透气；还可以通过四个通气孔进行透气，使大量空气进入试剂盒内，并且还可以防止外部灰尘进入试剂盒内。
所述的底架包括底板、垫块、竖支板、连接柱和挡圆片，底板的四个角处均固定连接有竖支板，四个竖支板的上端均通过连接柱连接有挡圆片，底板的上端中间位置固定连接有垫块，垫块的上端设置有梯形凸条；
所述的中架包括中连座、滑道柱、滑块、斜板、双螺纹螺杆、螺纹孔板、挡环、旋头、直滑槽、限位块和梯形滑槽，中连座固定连接在滑道柱的中端，滑道柱的前后两端均设置有直滑槽，滑道柱的下端设置有梯形滑槽，垫块的上端的梯形凸条滑动连接在梯形滑槽上，滑道柱的下端固定连接有两个限位块，垫块位于两个限位块之间，滑块设置有两个，两个滑块分别滑动连接在滑道柱左右两端的直滑槽上，两个滑块上均固定连接有斜板，两个滑块和两个斜板在滑道柱上对称设置，两个滑块的前端均固定连接有螺纹孔板，双螺纹螺杆的左端和右端的螺纹旋向相反，双螺纹螺杆的中端间隙配合插在中连座上，双螺纹螺杆上固定连接有两个挡环，两个挡环分别与中连座的左右两端贴合，双螺纹螺杆的左右两端分别通过螺纹与两个螺纹孔板相配合，双螺纹螺杆的右端固定连接有旋头；
所述的铰接座板组件包括铰接座板和铰接柱，铰接座板固定连接在中连座的上端，铰接座板的前后两端均通过螺纹连接有两个铰接柱；
所述的试剂盒组件包括左盒、通气孔、右盒、试剂放置槽、上盖和铰接凸块，左盒的上端和右端开放，右盒的上端和左端开放，左盒的下左端的两个角处均固定连接有铰接凸块，右盒的下右端的两个角处均固定连接有铰接凸块，四个铰接凸块分别转动连接在四个铰接柱上，左盒和右盒的前后两端均设置有通气孔，左盒和右盒内均设置有多个试剂放置槽，左盒和右盒的上端均铰接连接有上盖，两个斜板分别顶在左盒和右盒的下端面上，四个通气孔处均粘接有纱网，四个挡圆片分别挡在四个通气孔上。
所述的底架还包括螺纹杆、螺母和底条，垫块的左端固定连接有螺纹杆，螺纹杆上套有弹簧，螺纹杆上设置有螺纹，螺纹杆的左端通过螺纹连接有螺母，底板的右端的前后两端均固定连接有底条。
所述的中架还包括螺纹杆插板，滑道柱的左端的下端固定连接有螺纹杆插板，螺纹杆的左端间隙配合插在螺纹杆插板上，弹簧位于螺纹杆插板与垫块之间，螺母位于螺纹杆插板的左端。
所述的铰接座板组件还包括橡胶条，铰接座板的上端粘接有橡胶条，橡胶条位于左盒和右盒的下端之间。
所述的试剂盒组件还包括凸胶条、凹胶条、提手和橡胶片，左盒的右端的前后两端均粘接有凹胶条，右盒的左端的前后两端均粘接有凸胶条，两个凸胶条分别插在两个凹胶条上，左端的上盖的左端与左盒上端的左端铰接，右端的上盖的右端与右盒上端的右端铰接，两个上盖的上端均固定连接有提手，橡胶片的左端粘接在左端的上盖上，橡胶片的右端搭在右端的上盖上，橡胶片位于两个上盖的缝隙处。
本发明一种透气式调节试剂盒的有益效果为：
本发明一种透气式调节试剂盒，本试剂盒可以开出一定缝隙进行透气；还可以通过四个通气孔进行透气，使大量空气进入试剂盒内，并且还可以防止外部灰尘进入试剂盒内。
附图说明
下面结合附图和具体实施方法对本发明做进一步详细的说明。

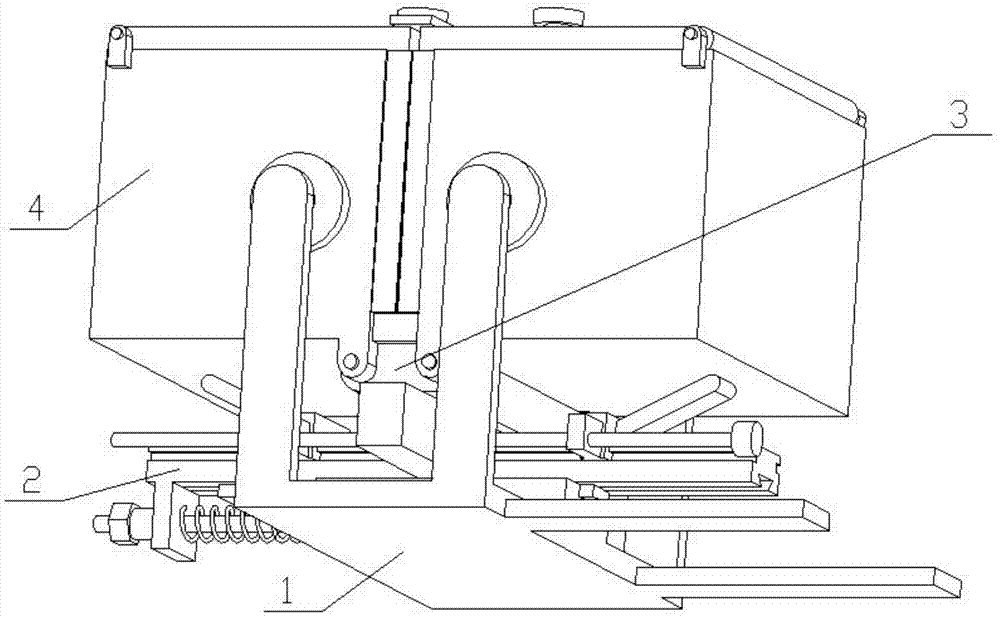

图1为本发明一种透气式调节试剂盒的结构示意图一；
图2为本发明一种透气式调节试剂盒的结构示意图二；
图3为本发明一种透气式调节试剂盒的结构示意图三；
图4为底架的结构示意图；
图5为中架的结构示意图一；
图6为中架的结构示意图二；
图7为铰接座板组件的结构示意图；
图8为试剂盒组件的结构示意图一；
图9为试剂盒组件的结构示意图二；
图10为试剂盒组件的结构示意图三。
图中：底架1；底板1-1；螺纹杆1-2；螺母1-3；垫块1-4；竖支板1-5；底条1-6；连接柱1-7；挡圆片1-8；中架2；中连座2-1；滑道柱2-2；滑块2-3；斜板2-4；螺纹杆插板2-5；双螺纹螺杆2-6；螺纹孔板2-7；挡环2-8；旋头2-9；直滑槽2-10；限位块2-11；梯形滑槽2-12；铰接座板组件3；铰接座板3-1；橡胶条3-2；铰接柱3-3；试剂盒组件4；左盒4-1；通气孔4-2；右盒4-3；凸胶条4-4；凹胶条4-5；试剂放置槽4-6；提手4-7；上盖4-8；橡胶片4-9；铰接凸块4-10。
具体实施方式
具体实施方式一：
下面结合图1-10说明本实施方式，本发明涉及一种试剂盒，更具体的说是一种透气式调节试剂盒，包括底架1、中架2、铰接座板组件3和试剂盒组件4，本试剂盒可以开出一定缝隙进行透气；还可以通过四个通气孔进行透气，使大量空气进入试剂盒内，并且还可以防止外部灰尘进入试剂盒内。
所述的底架1包括底板1-1、垫块1-4、竖支板1-5、连接柱1-7和挡圆片1-8，底板1-1的四个角处均固定连接有竖支板1-5，四个竖支板1-5的上端均通过连接柱1-7连接有挡圆片1-8，底板1-1的上端中间位置固定连接有垫块1-4，垫块1-4的上端设置有梯形凸条；
所述的中架2包括中连座2-1、滑道柱2-2、滑块2-3、斜板2-4、双螺纹螺杆2-6、螺纹孔板2-7、挡环2-8、旋头2-9、直滑槽2-10、限位块2-11和梯形滑槽2-12，中连座2-1固定连接在滑道柱2-2的中端，滑道柱2-2的前后两端均设置有直滑槽2-10，滑道柱2-2的下端设置有梯形滑槽2-12，垫块1-4的上端的梯形凸条滑动连接在梯形滑槽2-12上，滑道柱2-2的下端固定连接有两个限位块2-11，垫块1-4位于两个限位块2-11之间，滑块2-3设置有两个，两个滑块2-3分别滑动连接在滑道柱2-2左右两端的直滑槽2-10上，两个滑块2-3上均固定连接有斜板2-4，两个滑块2-3和两个斜板2-4在滑道柱2-2上对称设置，两个滑块2-3的前端均固定连接有螺纹孔板2-7，双螺纹螺杆2-6的左端和右端的螺纹旋向相反，双螺纹螺杆2-6的中端间隙配合插在中连座2-1上，双螺纹螺杆2-6上固定连接有两个挡环2-8，两个挡环2-8分别与中连座2-1的左右两端贴合，双螺纹螺杆2-6的左右两端分别通过螺纹与两个螺纹孔板2-7相配合，双螺纹螺杆2-6的右端固定连接有旋头2-9；旋动旋头2-9时，旋头2-9带动双螺纹螺杆2-6转动，双螺纹螺杆2-6转动时可以通过螺纹带动两个螺纹孔板2-7同时相向或背离移动，从而两个滑块2-3会在同时相向或背离移动，从而调节两个滑块2-3之间的间距；滑道柱2-2可以通过梯形滑槽2-12在垫块1-4上的梯形凸条上左右滑动，两个限位块2-11可以挡在垫块1-4的左右两端，限制滑道柱2-2在垫块1-4上的移动范围。
所述的铰接座板组件3包括铰接座板3-1和铰接柱3-3，铰接座板3-1固定连接在中连座2-1的上端，铰接座板3-1的前后两端均通过螺纹连接有两个铰接柱3-3；
所述的试剂盒组件4包括左盒4-1、通气孔4-2、右盒4-3、试剂放置槽4-6、上盖4-8和铰接凸块4-10，左盒4-1的上端和右端开放，右盒4-3的上端和左端开放，左盒4-1的下左端的两个角处均固定连接有铰接凸块4-10，右盒4-3的下右端的两个角处均固定连接有铰接凸块4-10，四个铰接凸块4-10分别转动连接在四个铰接柱3-3上，左盒4-1和右盒4-3的前后两端均设置有通气孔4-2，左盒4-1和右盒4-3内均设置有多个试剂放置槽4-6，左盒4-1和右盒4-3的上端均铰接连接有上盖4-8，两个斜板2-4分别顶在左盒4-1和右盒4-3的下端面上，四个通气孔4-2处均粘接有纱网，四个挡圆片1-8分别挡在四个通气孔4-2上。当两个斜板2-4之间的距离增大时，左盒4-1和右盒4-3会绕铰接位置转动，左盒4-1和右盒4-3的下端外边缘分别搭在两个斜板2-4的上端面上，这时左盒4-1和右盒4-3之间形成缝隙，两个斜板2-4之间的距离越大，左盒4-1和右盒4-3转动的角度越大，左盒4-1和右盒4-3之间形成缝隙越大，空气可以从缝隙进入试剂盒组件4内；当垫块1-4与右端的限位块2-11贴合时，四个挡圆片1-8分别挡在四个通气孔4-2上，当垫块1-4与左端的限位块2-11贴合时，四个挡圆片1-8离开四个通气孔4-2，四个通气孔4-2随即开放，可以向试剂盒组件4内通入空气，四个通气孔4-2处的纱网起到了阻挡灰尘的作用；两个上盖4-8打开时，可以向多个试剂放置槽4-6上摆放试剂。
所述的底架1还包括螺纹杆1-2、螺母1-3和底条1-6，垫块1-4的左端固定连接有螺纹杆1-2，螺纹杆1-2上套有弹簧，螺纹杆1-2上设置有螺纹，螺纹杆1-2的左端通过螺纹连接有螺母1-3，底板1-1的右端的前后两端均固定连接有底条1-6。
所述的中架2还包括螺纹杆插板2-5，滑道柱2-2的左端的下端固定连接有螺纹杆插板2-5，螺纹杆1-2的左端间隙配合插在螺纹杆插板2-5上，弹簧位于螺纹杆插板2-5与垫块1-4之间，螺母1-3位于螺纹杆插板2-5的左端。弹簧给予螺纹杆插板2-5向左的力，向右旋动螺母1-3时可以推动滑道柱2-2向右移动，向左旋动螺母1-3时弹簧将滑道柱2-2推回原位，从而控制四个通气孔4-2的开放和闭合。
所述的铰接座板组件3还包括橡胶条3-2，铰接座板3-1的上端粘接有橡胶条3-2，橡胶条3-2位于左盒4-1和右盒4-3的下端之间。橡胶条3-2起到了密封左盒4-1和右盒4-3的下端的作用。
所述的试剂盒组件4还包括凸胶条4-4、凹胶条4-5、提手4-7和橡胶片4-9，左盒4-1的右端的前后两端均粘接有凹胶条4-5，右盒4-3的左端的前后两端均粘接有凸胶条4-4，两个凸胶条4-4分别插在两个凹胶条4-5上，左端的上盖4-8的左端与左盒4-1上端的左端铰接，右端的上盖4-8的右端与右盒4-3上端的右端铰接，两个上盖4-8的上端均固定连接有提手4-7，橡胶片4-9的左端粘接在左端的上盖4-8上，橡胶片4-9的右端搭在右端的上盖4-8上，橡胶片4-9位于两个上盖4-8的缝隙处。凸胶条4-4和凹胶条4-5的配合起到了密封左盒4-1和右盒4-3的前后两端之间的作用，橡胶片4-9起到了密封左盒4-1和右盒4-3的上端之间的作用，提手4-7可以方便打开上盖4-8。
本发明一种透气式调节试剂盒的工作原理：旋动旋头2-9时，旋头2-9带动双螺纹螺杆2-6转动，双螺纹螺杆2-6转动时可以通过螺纹带动两个螺纹孔板2-7同时相向或背离移动，从而两个滑块2-3会在同时相向或背离移动，从而调节两个滑块2-3之间的间距；滑道柱2-2可以通过梯形滑槽2-12在垫块1-4上的梯形凸条上左右滑动，两个限位块2-11可以挡在垫块1-4的左右两端，限制滑道柱2-2在垫块1-4上的移动范围。当两个斜板2-4之间的距离增大时，左盒4-1和右盒4-3会绕铰接位置转动，左盒4-1和右盒4-3的下端外边缘分别搭在两个斜板2-4的上端面上，这时左盒4-1和右盒4-3之间形成缝隙，两个斜板2-4之间的距离越大，左盒4-1和右盒4-3转动的角度越大，左盒4-1和右盒4-3之间形成缝隙越大，空气可以从缝隙进入试剂盒组件4内；当垫块1-4与右端的限位块2-11贴合时，四个挡圆片1-8分别挡在四个通气孔4-2上，当垫块1-4与左端的限位块2-11贴合时，四个挡圆片1-8离开四个通气孔4-2，四个通气孔4-2随即开放，可以向试剂盒组件4内通入空气，四个通气孔4-2处的纱网起到了阻挡灰尘的作用；两个上盖4-8打开时，可以向多个试剂放置槽4-6上摆放试剂。弹簧给予螺纹杆插板2-5向左的力，向右旋动螺母1-3时可以推动滑道柱2-2向右移动，向左旋动螺母1-3时弹簧将滑道柱2-2推回原位，从而控制四个通气孔4-2的开放和闭合。橡胶条3-2起到了密封左盒4-1和右盒4-3的下端的作用。凸胶条4-4和凹胶条4-5的配合起到了密封左盒4-1和右盒4-3的前后两端之间的作用，橡胶片4-9起到了密封左盒4-1和右盒4-3的上端之间的作用，提手4-7可以方便打开上盖4-8。
当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
