技术领域
本发明涉及河道治理技术领域，具体为一种小型河道治理用环保型浮萍打捞装置。
背景技术
河，中国古专指黄河，包括江、河流、江河、河道，是指陆地表面成线形的自动流动的水体，世界不少著名河流像长江、亚马逊河都是这样流动的，河流一般是在高山地方作源头，然后沿地势向下流，一直流入像湖泊或海洋般的终点，河道也分为小型河道，中型和道以及大型河道，因年限久远，河道中易出现浮萍，水草以及各式各样的垃圾，尤其是浮萍，繁殖速率极快，因此在河道的治理中，浮萍打捞装置就显得尤其重要，因为可对河道进行保护。
现代使用的小型河道治理用浮萍打捞装置中，不具备对该片区域中的垃圾和水草进行切割的功能，极易对打捞船的前行造成影响，使得使用者对浮萍的打捞速率不高，并且不具备对该片区域中水草和垃圾以及浮萍进行固液分离的功能，加重了打捞船的承载力度，不便于使用者使用。
发明内容
本发明的目的在于提供一种小型河道治理用环保型浮萍打捞装置，以解决上述背景技术中提出的使用的小型河道治理用浮萍打捞装置中，不具备对该片区域中的垃圾和水草进行切割的功能，极易对打捞船的前行造成影响，使得使用者对浮萍的打捞速率不高，并且不具备对该片区域中水草和垃圾以及浮萍进行固液分离的功能，加重了打捞船的承载力度，不便于使用者使用的问题。
为实现上述目的，本发明提供如下技术方案：一种小型河道治理用环保型浮萍打捞装置，包括打捞船、活动杆和粉碎齿轮支撑柱，所述打捞船的左侧表面固定有固定桩，且固定桩的顶端表面贯穿有连接杆，所述连接杆的顶端固定有限位挡块，且连接杆的末端设置有外丝，所述活动杆安装在连接杆的末端下方，且活动杆的顶端内壁设置有内丝，所述打捞船的末端固定有固定托板，且固定托板的内部末端安装有第一驱动电机，所述粉碎齿轮支撑柱固定在固定托板的两端侧壁，且粉碎齿轮支撑柱的内部安装有第二驱动电机，所述固定托板的顶端外侧安装有引流板，所述引流板的左端安置有置物箱，且置物箱的侧壁均贯穿有出水管，所述出水管的首末两端分别开设有进水口和出水口。
优选的，所述连接杆和活动杆之间为螺纹连接，且连接杆和活动杆关于打捞船的中心轴均对称布置有两组，并且连接杆和活动杆每组均平行布置有三个，同时连接杆和活动杆呈逐层递增结构。
优选的，所述活动杆的末端安装有加重杆，且加重杆的内壁固定有打捞网，并且活动杆和加重杆之间为挂钩连接。
优选的，所述第一驱动电机的输出端连接有主动轮，且主动轮的内壁外侧安装有从动轮，并且主动轮和从动轮的上端均安装有传送带。
优选的，所述第二驱动电机的输出端连接有粉碎齿轮，且粉碎齿轮在粉碎齿轮支撑柱的外圈呈等间距布置，并且第二驱动电机和粉碎齿轮之间，第一驱动电机和主动轮之间均为轴连接。
优选的，所述引流板为倾斜状结构，且引流板的倾斜角度为30°，并且引流板末端的置物箱呈开口向上结构。
优选的，所述置物箱的内部安装有滤网，且滤网的外壁固定有套筒，并且套筒的外壁安装有卡板，同时套筒的内部安装有伸缩弹簧。
优选的，所述卡板的外壁连接有安装块，且卡板和安装块之间为活动连接，并且安装块的横切面为“凹”型结构。
优选的，所述出水管的内部安装有旋转杆，且旋转杆的外壁固定有毛刷辊，并且毛刷辊的外壁连接有毛刷，同时毛刷的外壁与出水管的内壁紧密接触。
与现有技术相比，本发明的有益效果如下：
1.本发明通过连接杆、限位挡块和活动杆的设置，因连接杆和活动杆之间为螺纹连接，便于使用者对连接杆和活动杆之间的安装和拆卸，并便于使用者对活动杆及其活动杆下端的打捞网的维护，并且在连接杆和活动杆之间安装和拆卸的过程中，可自由调节连接杆和活动杆之间的长度，以便于使用者对该片河流中不同区域的浮萍进行打捞，利于增加浮萍的打捞速率，并有利于环保；
2.通过加重杆和打捞网的设置，加重杆的设置使得打捞网具有一定的重量，使得打捞网一部分沉没在水中，使得打捞网在河水中呈现出环形状，在浮萍打捞的过程中，易对浮萍集中，以便于使用者对河流中浮萍的打捞，并且打捞网和活动杆之间为挂钩连接，便于使用者对打捞后浮萍的拿取，以便于使用者对后续河流中浮萍的打捞；
3.通过第一驱动电机、传送带和粉碎齿轮的设置，在第一驱动电机工作的作用下能够带动传送带旋转，并且在第二驱动电机工作的作用下能够带动粉碎齿轮旋转，利于将该片河流中的垃圾和水草进行切割，避免对打捞船的前行造成阻碍，以避免对浮萍的打捞工作造成影响，同时可将切割完后的部分水草和垃圾通过传送带输送至置物箱中，以便于使用者对水草和垃圾以及浮萍的集中收集和处理；
4.通过引流板、置物箱、滤网和安装块的设置，因滤网和置物箱之间为活动连接，以便于使用者对滤网和置物箱之间的安装和拆卸，以便于使用者对滤网表面的杂质进行清除，避免滤网出现堵塞的情况，并且滤网可对水草和垃圾以及浮萍进行固液分离，在对水草和垃圾以及浮萍收集的过程中，利于降低水草和垃圾以及浮萍收集的承重量，同时引流板对进入置物箱中的水草和垃圾具有引流的功能，便于水草和垃圾顺利的进入置物箱中；
5.通过出水管、旋转杆、毛刷辊和毛刷的设置，出水管的设置在对水草和垃圾以及浮萍固液分离的过程中，利于对分离出来的水进行排放，避免增加打捞船的承重力度，利于增加水草和垃圾以及浮萍收集数量，并且因毛刷的外壁与水管的内壁紧密贴合，使用者可通过转动旋转杆，便可对水管的内壁进行清洁处理，避免水管的内部造成堵塞的情况，以避免对置物箱中水的排放速率造成影响，极易便于人们使用。
附图说明

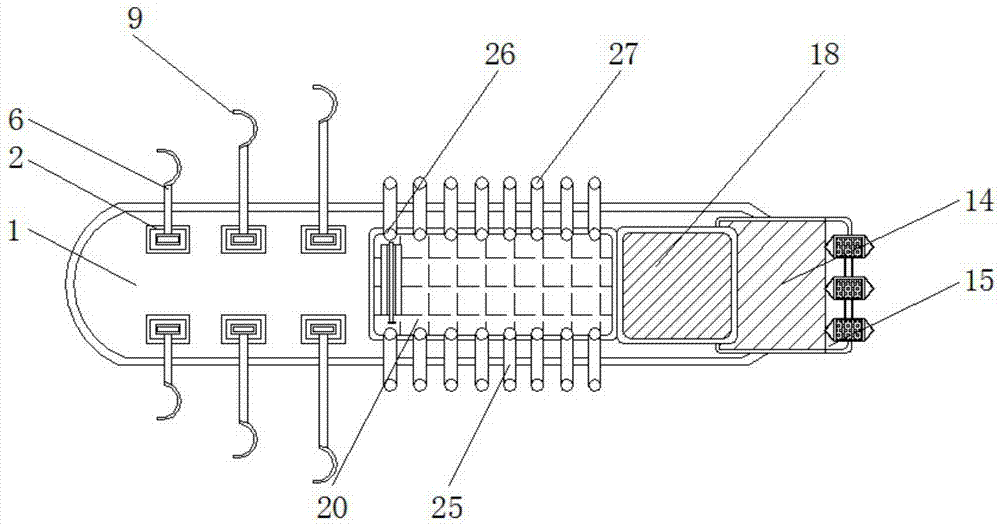

图1为本发明俯视结构示意图；
图2为本发明正视结构示意图；
图3为本发明滤网俯视安装结构示意图；
图4为本发明连接杆和活动杆连接结构示意图；
图5为本发明出水管内部结构示意图。
图中：1、打捞船；2、固定桩；3、连接杆；4、限位挡块；5、外丝；6、活动杆；7、内丝；8、加重杆；9、打捞网；10、固定托板；11、第一驱动电机；12、主动轮；13、从动轮；14、传送带；15、粉碎齿轮支撑柱；16、第二驱动电机；17、粉碎齿轮；18、引流板；19、置物箱；20、滤网；21、套筒；22、伸缩弹簧；23、卡板；24、安装块；25、出水管；26、进水口；27、出水口；28、旋转杆；29、毛刷辊；30、毛刷。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，且不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-5，本发明提供一种技术方案：一种小型河道治理用环保型浮萍打捞装置，包括打捞船1、固定桩2、连接杆3、限位挡块4、外丝5、活动杆6、内丝7、加重杆8、打捞网9、固定托板10、第一驱动电机11、主动轮12、从动轮13、传送带14、粉碎齿轮支撑柱15、第二驱动电机16、粉碎齿轮17、引流板18、置物箱19、滤网20、套筒21、伸缩弹簧22、卡板23、安装块24、出水管25、进水口26、出水口27、旋转杆28、毛刷辊29和毛刷30，打捞船1的左侧表面固定有固定桩2，且固定桩2的顶端表面贯穿有连接杆3，连接杆3和活动杆6之间为螺纹连接，且连接杆3和活动杆6关于打捞船1的中心轴均对称布置有两组，并且连接杆3和活动杆6每组均平行布置有三个，同时连接杆3和活动杆6呈逐层递增结构，便于使用者对连接杆3和活动杆6之间的安装和拆卸，以便于使用者对活动杆6的维护，连接杆3的顶端固定有限位挡块4，且连接杆3的末端设置有外丝5，活动杆6安装在连接杆3的末端下方，且活动杆6的顶端内壁设置有内丝7，活动杆6的末端安装有加重杆8，且加重杆8的内壁固定有打捞网9，并且活动杆6和加重杆8之间为挂钩连接，便于使用者对该片河流中的浮萍进行打捞，并且便于使用者对打捞后浮萍的拿取和放置；
打捞船1的末端固定有固定托板10，且固定托板10的内部末端安装有第一驱动电机11，第一驱动电机11的输出端连接有主动轮12，且主动轮12的内壁外侧安装有从动轮13，并且主动轮12和从动轮13的上端均安装有传送带14，粉碎齿轮支撑柱15固定在固定托板10的两端侧壁，且粉碎齿轮支撑柱15的内部安装有第二驱动电机16，第二驱动电机16的输出端连接有粉碎齿轮17，且粉碎齿轮17在粉碎齿轮支撑柱15的外圈呈等间距布置，并且第二驱动电机16和粉碎齿轮17之间，第一驱动电机11和主动轮12之间均为轴连接，便于使用者对该片河流中的杂草进行切割，避免杂草阻碍打捞船1的前行；
固定托板10的顶端外侧安装有引流板18，引流板18的左端安置有置物箱19，且置物箱19的侧壁均贯穿有出水管25，引流板18为倾斜状结构，且引流板18的倾斜角度为30°，并且引流板18末端的置物箱19呈开口向上结构，便于将传送带14切碎后的杂草在引流板18的作用下顺利进入置物箱19中，置物箱19的内部安装有滤网20，且滤网20的外壁固定有套筒21，并且套筒21的外壁安装有卡板23，同时套筒21的内部安装有伸缩弹簧22，卡板23的外壁连接有安装块24，且卡板23和安装块24之间为活动连接，并且安装块24的横切面为“凹”型结构，便于使用者对滤网20和置物箱19之间的安装和拆卸，以便于使用者对滤网20表面杂物的清理，出水管25的首末两端分别开设有进水口26和出水口27，出水管25的内部安装有旋转杆28，且旋转杆28的外壁固定有毛刷辊29，并且毛刷辊29的外壁连接有毛刷30，同时毛刷30的外壁与出水管25的内壁紧密接触，便于使用者对出水管25内部的清理，避免出水管25的内部出现堵塞的情况。
工作原理：对于这类的小型河道治理用环保型浮萍打捞装置，首先当需要调节连接杆3和活动杆6之间的长度时，将打捞网9上端的挂钩从活动杆6下端的挂钩中取出，再将活动杆6顺时针方向或逆时针方向旋转，此时连接杆3和活动杆6之间的长度变长或缩短，然后按照上述方法将打捞网9放回至原位，再通过活动杆6将打捞网9放入水中，此时打捞网9在加重杆8的作用下，一部分沉没在水中，一部分裸露在水表面，在打捞船1行驶的过程中，可对该片水域中不同间距处浮萍的打捞，其次同时打开第一驱动电机11和第二驱动电机16的电源开关，此时第一驱动电机11和第二驱动电机16均开始工作，因第一驱动电机11和主动轮12之间，第二驱动电机16和粉碎齿轮17之间均为轴连接，因此主动轮12和粉碎齿轮17分别在第一驱动电机11和第二驱动电机16的作用下开始旋转，同时传送带14在主动轮12旋转工作的作用下开始工作，粉碎齿轮17可将该片水域中水草和垃圾进行切割，避免对浮萍的打捞工作造成影响，同时粉碎齿轮17在旋转工作的过程中可将部分水草和垃圾带入传送带14中，传送带14可将部分的切割后的水草和垃圾通过引流板18输送至置物箱19中，此时置物箱19内部的滤网20可对收集的水草和垃圾以及浮萍固液分离，此时水草和垃圾以及浮萍中的水通过滤网20的孔隙进入置物箱19中下层中，此时水草和垃圾以及浮萍中的水通过进水口26进入出水管25中，再由出水口27将出水管25的水排出，利于降低置物箱19中的物体重量，最后使用者可通过旋转杆28上的把手将旋转杆28顺时针或者逆时针方向旋转，因毛刷30的外壁与出水管25的内壁紧密贴合，因此在旋转杆28旋转的过程中，毛刷30亦随着旋转杆28的旋转而旋转，可对出水管25的内壁进行清洁，避免出水管25的内部出现堵塞的情况，就这样完成整个小型河道治理用环保型浮萍打捞装置的使用过程。
