技术领域
本发明是一种医院环境卫生学智能监测采样装置，属于监测采样装置领域。
背景技术
采样就是从所要确定品质的整批物质中抽取一部分具有代表性的物质，以检验该批物质的质量或确定该批物质的性质。正确的质量评价必须要有能够代表整个样品的物质，而有代表性物质的取得必须有一套规范的采样系统，采样是正确的开展质量评价的关键,也是得到可靠分析结果的重要环节.物料存在的状态不同，其采样的方法也不尽相同,对于运动的物料如煤流，应在不同的时间段或质量段采样。
环境监测，指通过对影响环境质量因素的代表值的测定，确定环境质量及其变化趋势。环境检测的过程一般为接受任务，现场调查和收集资料，监测计划设计，优化布点，样品采集，样品运输和保存，样品的预处理，分析测试，数据处理，综合评价等。环境监测的对象:自然因素，人为因素，污染组分。环境监测包括:化学监测，物理监测，生物监测，生态监测。环境监测的目的环境监测按监测目的可分为三种。
土壤环境监测是指通过对影响土壤环境质量因素的代表值的测定，确定环境质量及其变化趋势。
但现有技术无法在进行取样工作时无法使得装置能够更加平稳的进行推进，并且在收集土壤样本时无法减少噪音的产生。
发明内容
针对现有技术存在的不足，本发明目的是提供一种医院环境卫生学智能监测采样装置，以解决无法在进行取样工作时无法使得装置能够更加平稳的进行推进，并且在收集土壤样本时无法减少噪音的产生的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种医院环境卫生学智能监测采样装置，其结构包括：固定把手、取样传动装置、进油管、油箱、显示屏、控制器、按键、连接电线其特征在于：
所述取样传动装置位于油箱的下表面并且与油箱为一体化结构，所述固定把手固定安装在取样传动装置的左右两侧面，所述进油管位于油箱的上表面并且嵌入油箱的内部，所述显示屏设于控制器前表面的上端，所述按键位于显示屏的下方并且与控制器活动连接，所述控制器位于取样传动装置的左侧并且通过连接电线相连接；
所述取样传动装置设有安装垫、伸缩推杆、液压缸体、进油孔、安装板、正反转线箱、电机主体、传动杆、回流管、连接弹簧、分流管、内啮合齿根、油道、齿轮、泵体、施压块、转动杆、橡胶塞、限位块、齿槽、传动齿轮、嵌入杆、取土刀片、配合齿轮、出油孔、支撑板；
所述安装垫位于支撑板的下表面并且与支撑板固定连接，所述液压缸体位于支撑板的上表面并且与支撑板为一体化结构，所述进油孔与出油孔相互平行且由上往下设于液压缸体的后侧面，所述伸缩推杆位于液压缸体的内侧面并且与液压缸体采用间隙配合，所述安装板位于伸缩推杆的上表面并且与伸缩推杆机械连接，所述电机主体位于支撑板的上表面并且与支撑板固定连接，所述正反转电箱位于电机主体的前表面并且与电机主体电连接，所述传动杆位于电机主体的内部并且与电机主体活动连接，所述配合齿轮位于传动杆的左侧面并且与传动杆机械连接，所述传动齿轮位于配合齿轮的上表面的左侧并且与配合齿轮相啮合，所述嵌入杆位于传动齿轮的内侧面并且通过键槽块进行固定连接，所述取土刀片位于嵌入杆的外侧面并且与嵌入杆为一体化结构，所述转动杆位于嵌入杆的上表面并且与嵌入杆为一体化结构，所述限位块位于转动杆的外侧面并且与转动杆焊接在一起，所述所述转动杆嵌入泵体的内部，所述施压块位于转动杆的上表面并且与泵体采用间隙配合，所述齿轮位于泵体的内侧面并且与泵体活动连接，所述内啮合齿根固定安装在齿轮的外侧表面并且为一天还结构，所述分流管位于泵体右侧面的下端并且与泵体固定连接，所述回流管位于泵体的下表面并且与泵体螺纹连接，所述橡胶塞位于分流管的下方并且设于泵体的内部，所述连接弹簧位于橡胶塞的后侧面并且与橡胶塞固定连接。
进一步地，所述油箱设有活动盖、底座、固定挡板、油箱壳体、出油道、过滤器、进油道、回流道。
进一步地，所述油箱壳体位于底座的上表面并且与底座为一体化结构，所述活动盖位于油箱壳体下表面的中央并且与油箱壳体螺纹连接，所述固定挡板位于油箱壳体的内侧面并且与油箱壳体固定连接，所述过滤器位于油箱壳体上表面的中央并且与油箱壳体螺纹连接，所述进油道位于过滤器的右侧面并且嵌入油箱壳体的内部，所述出油道与进油道相互平行并且与油箱壳体活动连接，所述回流道设于油箱壳体的右侧面。
进一步地，所述进油管与进油道固定连接。
进一步地，所述出油道与油道为一体化结构。
进一步地，所述回流管与出油孔通过管道与回流道固定连接在一起。
进一步地，所述泵体内部设有两个型号相同的齿轮。
进一步地，所述限位块为比泵体出口的面积更大的圆盘形结构。
有益效果
本发明的一种医院环境卫生学智能监测采样装置，先通过油箱上的进油管流通进油道并且通过过滤器的过滤后往油箱壳体内部加注液压油并且在完成加注后，泵体上的齿轮通过内啮合齿根的相互啮合将油箱壳体内部的液压油泵出通过出油道进油油道的流通使得施压块下降并且带动位于施压块前表面的转动杆的下降，同时通过正反转线箱使得电机主体通电，通过电磁感应使得位于电机主体内部的传动杆转动同时带动传动杆前表面的配合齿轮转动，并且配合齿轮的转动会带动与其相向啮合的传动齿轮的转动并且使得转动杆的旋转，并且由分流管将液压油进油孔通过倒入液压缸体的内部，同时使得液压缸体内的的伸缩推杆下降，使得通过安装在安装板上表面的电机主体随之下降，并且下降速率与转动杆的下降速率一致，使得配合齿轮与传动齿轮始终相啮合持续传动，并且在施压块下降到泵体的最下底面后液压油通过施压使得橡胶塞嵌入从而使得连接弹簧的压缩使得液压油通过回流管流入回流道内再次流入油箱壳体的内部，并且在此时伸缩推杆也被施压到最底端同时液压油经由出油孔排出并且由管道通过回流道流进油箱壳体的内部，这时通过嵌入杆转动的带动下取土刀片转动入土壤内部，并且通过正反转线箱的带动下使得电机主体反转，使得液压油回流时嵌入杆带动取土刀片方向上升从而使得土壤样品被带动出来，并且此时通过控制器上的连接电线嵌入取土传动装置的内部的传感器读取土壤信息并将信息反馈在显示屏上，通过土壤反应医院的卫生情况，这样就完成取样检测的工作，这样就可以达到在进行取样工作时能够使得装置能够更加平稳的进行推进，并且在收集土壤样本时通过液压的传动能够减少噪音的产生，并且在传动齿轮上的齿槽能够降低齿轮的加工难度，更好的便于生产的目的。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

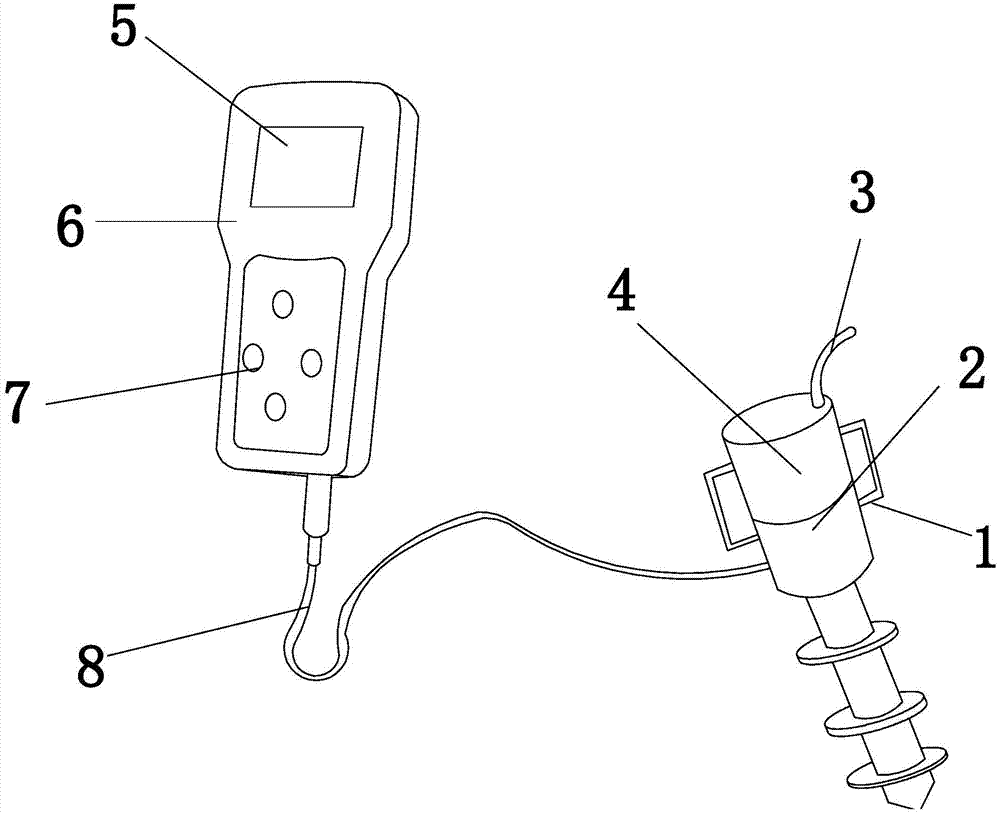

图1为本发明一种医院环境卫生学智能监测采样装置的结构示意图。
图2为本发明取土传动装置的结构示意图。
图3为本发明取土传动装置的使用示意图一。
图4为本发明取土传动装置的使用示意图二。
图5为本发明油箱的结构示意图。
图中：固定把手-1、取样传动装置-2、进油管-3、油箱-4、显示屏-5、控制器-6、按键-7、连接电线-8、安装垫-201、伸缩推杆-202、液压缸体-203、进油孔-204、安装板-205、正反转线箱-206、电机主体-207、传动杆-208、回流管-209、连接弹簧-210、分流管-211、内啮合齿根-212、油道-213、齿轮-214、泵体-215、施压块-216、转动杆-217、橡胶塞-218、限位块-219、齿槽-220、传动齿轮-221、嵌入杆-222、取土刀片-223、配合齿轮-224、出油孔-225、支撑板-226、活动盖-401、底座-402、固定挡板-403、油箱壳体-404、出油道-405、过滤器-406、进油道-407、回流道-408。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1-图5，本发明提供一种医院环境卫生学智能监测采样装置技术方案：其结构包括：固定把手1、取样传动装置2、进油管3、油箱4、显示屏5、控制器6、按键7、连接电线8其特征在于：
所述取样传动装置2位于油箱4的下表面并且与油箱4为一体化结构，所述固定把手1固定安装在取样传动装置2的左右两侧面，所述进油管3位于油箱4的上表面并且嵌入油箱4的内部，所述显示屏5设于控制器6前表面的上端，所述按键7位于显示屏5的下方并且与控制器6活动连接，所述控制器6位于取样传动装置2的左侧并且通过连接电线8相连接；
所述取样传动装置2设有安装垫201、伸缩推杆202、液压缸体203、进油孔204、安装板205、正反转线箱206、电机主体207、传动杆208、回流管209、连接弹簧210、分流管211、内啮合齿根212、油道213、齿轮214、泵体215、施压块216、转动杆217、橡胶塞218、限位块219、齿槽220、传动齿轮221、嵌入杆222、取土刀片223、配合齿轮224、出油孔225、支撑板226；
所述安装垫201位于支撑板226的下表面并且与支撑板226固定连接，所述液压缸体203位于支撑板226的上表面并且与支撑板226为一体化结构，所述进油孔204与出油孔225相互平行且由上往下设于液压缸体203的后侧面，所述伸缩推杆202位于液压缸体203的内侧面并且与液压缸体203采用间隙配合，所述安装板205位于伸缩推杆202的上表面并且与伸缩推杆202机械连接，所述电机主体207位于支撑板205的上表面并且与支撑板205固定连接，所述正反转电箱206位于电机主体207的前表面并且与电机主体207电连接，所述传动杆208位于电机主体207的内部并且与电机主体207活动连接，所述配合齿轮224位于传动杆208的左侧面并且与传动杆208机械连接，所述传动齿轮221位于配合齿轮224的上表面的左侧并且与配合齿轮224相啮合，所述嵌入杆222位于传动齿轮221的内侧面并且通过键槽块进行固定连接，所述取土刀片223位于嵌入杆222的外侧面并且与嵌入杆222为一体化结构，所述转动杆217位于嵌入杆222的上表面并且与嵌入杆222为一体化结构，所述限位块219位于转动杆217的外侧面并且与转动杆217焊接在一起，所述所述转动杆217嵌入泵体215的内部，所述施压块216位于转动杆217的上表面并且与泵体215采用间隙配合，所述齿轮214位于泵体215的内侧面并且与泵体215活动连接，所述内啮合齿根212固定安装在齿轮214的外侧表面并且为一天还结构，所述分流管211位于泵体215右侧面的下端并且与泵体215固定连接，所述回流管209位于泵体215的下表面并且与泵体215螺纹连接，所述橡胶塞218位于分流管211的下方并且设于泵体215的内部，所述连接弹簧210位于橡胶塞218的后侧面并且与橡胶塞218固定连接，所述油箱4设有活动盖401、底座402、固定挡板403、油箱壳体404、出油道405、过滤器406、进油道407、回流道408，所述油箱壳体404位于底座402的上表面并且与底座402为一体化结构，所述活动盖401位于油箱壳体404下表面的中央并且与油箱壳体404螺纹连接，所述固定挡板403位于油箱壳体404的内侧面并且与油箱壳体404固定连接，所述过滤器406位于油箱壳体404上表面的中央并且与油箱壳体404螺纹连接，所述进油道407位于过滤器406的右侧面并且嵌入油箱壳体404的内部，所述出油道405与进油道407相互平行并且与油箱壳体404活动连接，所述回流道408设于油箱壳体404的右侧面，所述进油管4与进油道407固定连接，所述出油道405与油道213为一体化结构，所述回流管209与出油孔225通过管道与回流道408固定连接在一起，所述泵体215内部设有两个型号相同的齿轮214，所述限位块219为比泵体215出口的面积更大的圆盘形结构。
本发明所述的泵体215为齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。
在进行使用时，先通过油箱4上的进油管3流通进油道407并且通过过滤器406的过滤后往油箱壳体404内部加注液压油并且在完成加注后，泵体215上的齿轮214通过内啮合齿根212的相互啮合将油箱壳体404内部的液压油泵出通过出油道405进油油道213的流通使得施压块216下降并且带动位于施压块216前表面的转动杆217的下降，同时通过正反转线箱206使得电机主体207通电，通过电磁感应使得位于电机主体207内部的传动杆208转动同时带动传动杆208前表面的配合齿轮224转动，并且配合齿轮224的转动会带动与其相向啮合的传动齿轮221的转动并且使得转动杆217的旋转，并且由分流管211将液压油进油孔204通过倒入液压缸体203的内部，同时使得液压缸体203内的的伸缩推杆202下降，使得通过安装在安装板205上表面的电机主体207随之下降，并且下降速率与转动杆217的下降速率一致，使得配合齿轮224与传动齿轮217始终相啮合持续传动，并且在施压块216下降到泵体215的最下底面后液压油通过施压使得橡胶塞218嵌入从而使得连接弹簧210的压缩使得液压油通过回流管209流入回流道408内再次流入油箱壳体404的内部，并且在此时伸缩推杆202也被施压到最底端同时液压油经由出油孔225排出并且由管道通过回流道408流进油箱壳体404的内部，这时通过嵌入杆222转动的带动下取土刀片223转动入土壤内部，并且通过正反转线箱206的带动下使得电机主体207反转，使得液压油回流时嵌入杆222带动取土刀片223方向上升从而使得土壤样品被带动出来，并且此时通过控制器6上的连接电线8嵌入取土传动装置2的内部的传感器读取土壤信息并将信息反馈在显示屏5上，通过土壤反应医院的卫生情况，这样就完成取样检测的工作。
本发明解决无法在进行取样工作时无法使得装置能够更加平稳的进行推进，并且在收集土壤样本时无法减少噪音的产生的问题，本发明通过上述部件的互相组合，可以达到在进行取样工作时能够使得装置能够更加平稳的进行推进，并且在收集土壤样本时通过液压的传动能够减少噪音的产生，并且在传动齿轮上的齿槽能够降低齿轮的加工难度，更好的便于生产的目的。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
