技术领域
本发明涉及工程建筑技术领域，具体为一种锚具密封钢帽防泄漏装置。
背景技术
在修路筑桥时，为了防止混凝土过早出现裂缝，需先给混凝土一个预压力，即在混凝土的受拉区内，利用千斤顶对钢绞绳进行张拉，利用钢绞绳的回缩力，使混凝土受拉区预先受到压力，这样将先预加压力储存下来，当构件承受由外荷载产生拉力时，首先抵消受拉区混凝土中的预压力，然后随荷载增加，才使混凝土受拉，这就限制了混凝土的伸长，延缓了裂缝的出现。
钢绞绳延伸出混凝土浇筑区域的部分通过保护帽保护，当温度降低，保护帽遇冷收缩，使保护帽与固定台之间产生缝隙，这样大量氧气和水汽与钢绞绳接触，使钢绞绳被氧化腐蚀，减小混凝土中的预压力，降低桥面或路面的使用寿命，因此我们提出了一种锚具密封钢帽防泄漏装置。
发明内容
针对上述问题，本发明的目的在于提供一种锚具密封钢帽防泄漏装置，具有提高保护帽密封性的作用。
本发明为实现技术目的采用如下技术方案：一种锚具密封钢帽防泄漏装置，包括混凝土浇筑块，所述浇筑块内侧的左方安装有锚板，所述锚板的左侧开设有通孔，所述通孔的形状呈锥形，所述通孔内侧插接有钢绞绳，所述钢绞绳与通孔的内壁之间安装有夹片，所述浇筑块的外侧焊接有固定板。
所述固定板的右侧安装有夹板，所述夹板的左侧焊接有转轴，所述转轴的外侧转动连接有滚轮，所述夹板的顶部穿插设置有延伸到浇筑块内侧的安装螺栓。
所述固定板的左侧安装有保护帽，所述保护帽夹脚的左侧开设有固定槽，所述固定槽内穿插设置有固定螺栓，所述固定螺栓与固定槽槽底壁之间转动连接有转动垫块，所述保护帽的左侧放置有压板，所述压板的顶部穿插设置有延伸到保护帽内的连接螺栓。
作为优化，所述夹片通过两块半圆锥形板块组成，所述浇筑块的外侧且位于固定板的右侧和固定板的左侧均开设有分别与安装螺栓和固定螺栓相对应的螺孔。
作为优化，所述固定板、保护帽和压板均位于夹板的内侧，所述滚轮与压板的左面紧密接触，所述夹板的形状呈倒乙字型。
作为优化，所述保护帽的截面呈几字型，分为主体和夹脚，所述压板的左面为斜面，且上宽下窄，所述保护帽与固定板的接触面固定连接有密封垫，所述固定螺栓外侧螺纹长度与保护帽左侧的螺孔深度相同，所述固定槽槽底壁到保护帽左侧螺槽槽底壁的距离与固定螺栓的长度相同。
本发明具备以下有益效果：
1、该锚具密封钢帽防泄漏装置，通过在保护帽和固定板之间安装夹板，当保护帽预冷收缩时，保护帽夹脚处收缩，与固定板之间产生空隙，同时保护帽主体也开始收缩，通过连接螺栓拉动压板靠近浇筑块，使滚轮和保护帽夹脚夹接处的压板变厚，再次将保护帽和固定板压紧保持密封，这样使保护帽一直保持密封状态，保障了混凝土的预压力，延长了桥梁或道路的使用寿命。
2、该锚具密封钢帽防泄漏装置，通过在固定螺栓固定保护帽和固定板，因为需考虑夹板和压板材料的热膨胀和冷收缩系数不可太大，所以夹板和压板的强度远不如钢制保护帽，因此需要定期更换以保持正常使用。
保护帽安装时，先通过固定螺栓固定在固定板上，这样在更换夹板和压板时保护帽与固定板依旧保持紧密，同时因为固定螺栓与保护帽连接处不设螺纹，不影响压板将保护帽压向固定板。
附图说明

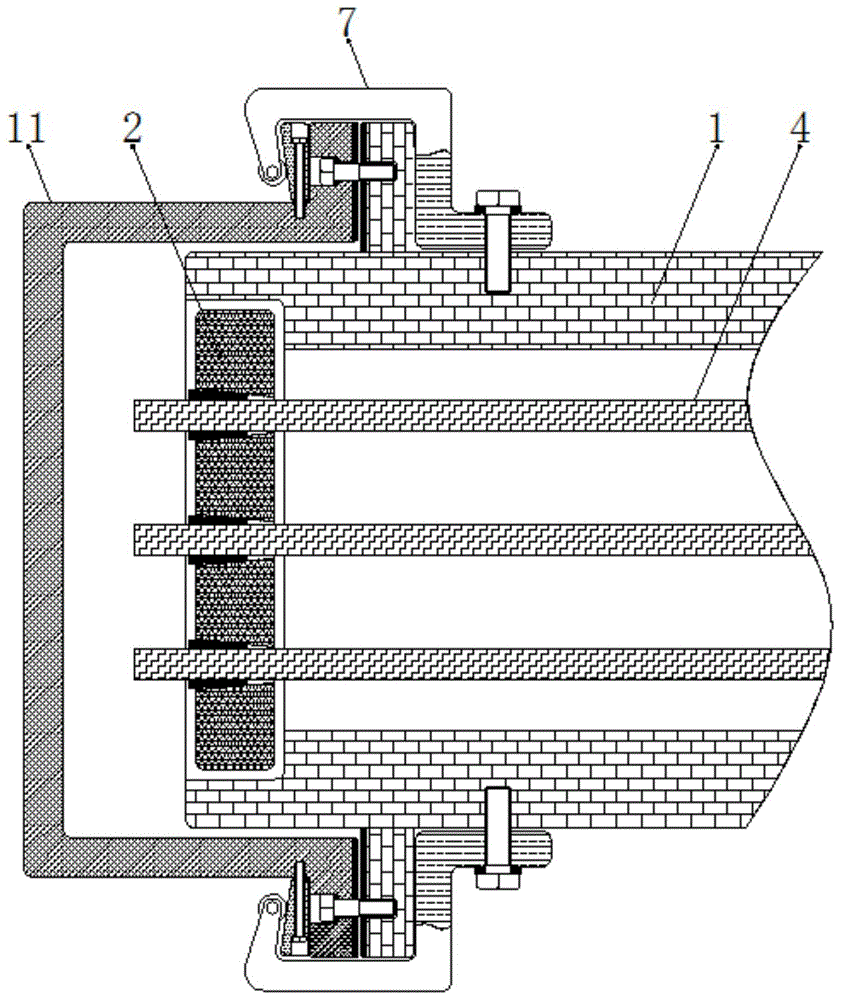

图1为本发明锚具密封钢帽防泄漏装置结构示意图。
图2为本发明锚具密封钢帽防泄漏装置结构浇筑块示意图。
图3为本发明锚具密封钢帽防泄漏装置结构锚板示意图。
图4为本发明锚具密封钢帽防泄漏装置结构保护帽示意图。
图5为本发明锚具密封钢帽防泄漏装置结构图4部分放大图。
图6为本发明锚具密封钢帽防泄漏装置结构夹板示意图。
图7为本发明锚具密封钢帽防泄漏装置结构图1部分放大图。
图中：1-浇筑块，2-锚板，3-通孔，4-钢绞绳，5-夹片，6-固定板，7-夹板，8-转轴，9-滚轮，10-安装螺栓，11-保护帽，12-固定槽，13-固定螺栓，14-转动垫块，15-压板，16-连接螺栓。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-7，一种锚具密封钢帽防泄漏装置，包括混凝土浇筑块1，浇筑块1的外侧且位于固定板6的右方和固定板6的左侧均开设有分别与安装螺栓10和固定螺栓13相对应的螺孔，为夹板7和压板15提供固定点，浇筑块1内侧的左方安装有锚板2，锚板2的左侧开设有通孔3，通孔3的形状呈锥形，通孔3内侧插接有钢绞绳4，为混领土提供预压力，钢绞绳4与通孔3的内壁之间安装有夹片5，夹片5通过两块半圆锥形板块组成，浇筑块1的外侧焊接有固定板6。
固定板6的右侧安装有夹板7，夹板7的形状呈倒乙字型，固定板6、保护帽11和压板15均位于夹板7的内侧，夹板7的顶部穿插设置有延伸到浇筑块1内侧的安装螺栓10，夹板7紧贴在固定板6的右侧，夹板7的左侧焊接有转轴8，转轴8的外侧转动连接有滚轮9，方便压板15滑动，滚轮9与压板15的左面紧密接触。
固定板6的左侧安装有保护帽11，保护帽11的截面呈几字型，分为主体和夹脚，并将延伸出到锚板2的钢绞绳4全部笼罩，保护帽11与固定板6的接触面上粘黏有密封垫，可提高密封性，保护帽11夹脚的左侧开设有固定槽12，固定槽12槽底壁到保护帽11左侧螺槽槽底壁的距离与固定螺栓13的长度相同，这样使保护帽11和固定板6接触紧密，固定槽12内穿插设置有固定螺栓13，固定螺栓13外侧螺纹长度与保护帽11左侧的螺孔深度相同，固定螺栓13与固定槽12槽底壁之间转动连接有光滑的转动垫块14，方便固定螺栓13转动。
保护帽11夹脚的左侧放置有压板15，压板15的左面为斜面，且上宽下窄，在保护帽11收缩时，依旧保保护帽11和固定板6的紧密接触，压板15的顶部穿插设置有延伸到保护帽11内的连接螺栓16。
当保护帽11预冷收缩时，保护帽11夹脚处收缩，与固定板6之间产生空隙，同时保护帽11主体也开始收缩，通过连接螺栓16拉动压板15靠近浇筑块1，使滚轮9和保护帽11夹脚夹接处的压板15变厚，再次将保护帽11和固定板6压紧，这样使保护帽11一直保持密封状态。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
