技术领域
本发明涉及一种支架，更具体的说是一种智能监控摄像头支架。
背景技术
申请号为CN201910157855.8公开的一种户外用全方位可调节式安防摄像头，该发明属于安防设施技术领域，具体的说是一种户外用全方位可调节式安防摄像头；包括壳体、监控镜头、蓄电池和影像处理器；还包括角度调节单元、减震单元、太阳能板、固定板和控制器；壳体的外壁上涂覆一层耐高温漆，且壳体的侧壁上开设有一号孔，壳体底部设有散热孔；减震单元一端固连在壳体底部，另一端与角度调节单元固连，减震单元用于避免壳体的晃动；本发明结构简单，易于操作，通过角度调节单元调节监控镜头的角度，避免监控镜头的监控死角，从而实现监控镜头的全方位监控。但是该发明中摄像头的调节能力有限，摄像头的监控范围一般。
发明内容
本发明提供一种智能监控摄像头支架，其有益效果为本发明中的摄像头可以多方位调节，相比传统摄像头可以获得更大的监控范围。
本发明涉及一种支架，更具体的说是一种智能监控摄像头支架，包括主座杆、T形滑槽、T形条、底条、滑圆柱、座块、槽杆、滑圆柱槽、圆周转板和摄像头，本发明可以使摄像头可以多方位调节，相比传统摄像头可以获得更大的监控范围。
所述主座杆的上侧设置有T形滑槽，T形条滑动连接在T形滑槽上，T形条下侧的左右两端均固定连接有连接斜杆，两个连接斜杆的下端之间固定连接有底条，底条的中部固定连接有滑圆柱，座块铰接连接在主座杆的前端，座块的下侧固定连接有槽杆，槽杆上设置有滑圆柱槽，滑圆柱滑动连接在滑圆柱槽上，圆周转板可以在座块的前端做圆周运动，摄像头设置在圆周转板上。
优选的，所述智能监控摄像头支架还包括短轴、限位环I和铰接凸块，主座杆的前端固定连接有短轴，座块的后端固定连接有铰接凸块，铰接凸块转动连接在短轴上，短轴的上端固定连接有限位环I，限位环I位于铰接凸块的上侧。
优选的，所述智能监控摄像头支架还包括齿轮II、电机I和齿条，T形条的上侧设置有齿条，主座杆上固定连接有电机I，电机I的输出轴上固定连接有齿轮II，齿轮II与齿条啮合传动。
优选的，所述智能监控摄像头支架还包括前轴和限位环，座块的前端固定连接有前轴，前轴上固定连接有两个限位环，圆周转板的中部转动连接在前轴上，两个限位环分别位于圆周转板的前后两侧。
优选的，所述智能监控摄像头支架还包括齿轮III、电机II和齿环，圆周转板的后侧固定连接有齿环，座块上固定连接有电机II，电机II的输出轴上固定连接有齿轮III，齿轮III与齿环啮合传动。
优选的，所述智能监控摄像头支架还包括左右侧板、摄像头和横杆，圆周转板的左右两端均固定连接有左右侧板，摄像头上端的左右两端均固定连接有横杆，两个横杆分别滑动连接在两个左右侧板上。
优选的，所述智能监控摄像头支架还包括丝杠、电机IV和螺纹孔块，摄像头上设置有螺纹孔块，丝杠的左右两端分别转动连接在两个左右侧板上，丝杠与螺纹孔块通过螺纹相配合，电机IV固定连接在其中一个左右侧板上，电机IV的输出轴固定连接在丝杠的一端。
优选的，所述智能监控摄像头支架还包括固定轴、齿轮I、固定后座、铰接座、齿轮IV和电机V，固定后座的前侧设置有两个铰接座，主座杆后端的左右两端均固定连接有固定轴，两个固定轴分别转动连接在两个铰接座上，其中一个固定轴的外端固定连接有齿轮I，固定后座上固定连接有电机V，电机V的输出轴上固定连接有齿轮IV，齿轮IV与齿轮I啮合传动。
优选的，所述智能监控摄像头支架还包括固定后板和电箱，固定后座的后侧固定连接有电箱，电箱的后端固定连接有固定后板，固定后板的四个角处均设置有螺钉插孔。
优选的，所述智能监控摄像头支架还包括流水槽，电箱的下端设置有流水槽。
本发明一种智能监控摄像头支架的有益效果为：
本发明一种智能监控摄像头支架，在水平方向上调节摄像头的角度，摄像头角度变化时，摄像头同时位置也会变化，进而获得更大的监控范围。
摄像头左右两端的横杆分别可以在两个左右侧板上向左或者向右滑动，进而改变摄像头的左右位置，当摄像头在水平方向上转动至左端时，将摄像头进一步向左移动，进而可以扩大对左侧的事物的监控范围；当摄像头在水平方向上转动至右端时，将摄像头进一步向右移动，进而可以扩大对右侧的事物的监控范围。
由于摄像头为长形，将圆周转板转动度后摄像头会被翻转，进而实现将摄像头移动至靠上位置或者靠下位置。
改变摄像头的上下位置和角度，摄像头角度变化时，摄像头同时位置也会变化，进而获得更大的监控范围。
附图说明
下面结合附图和具体实施方法对本发明做进一步详细的说明。

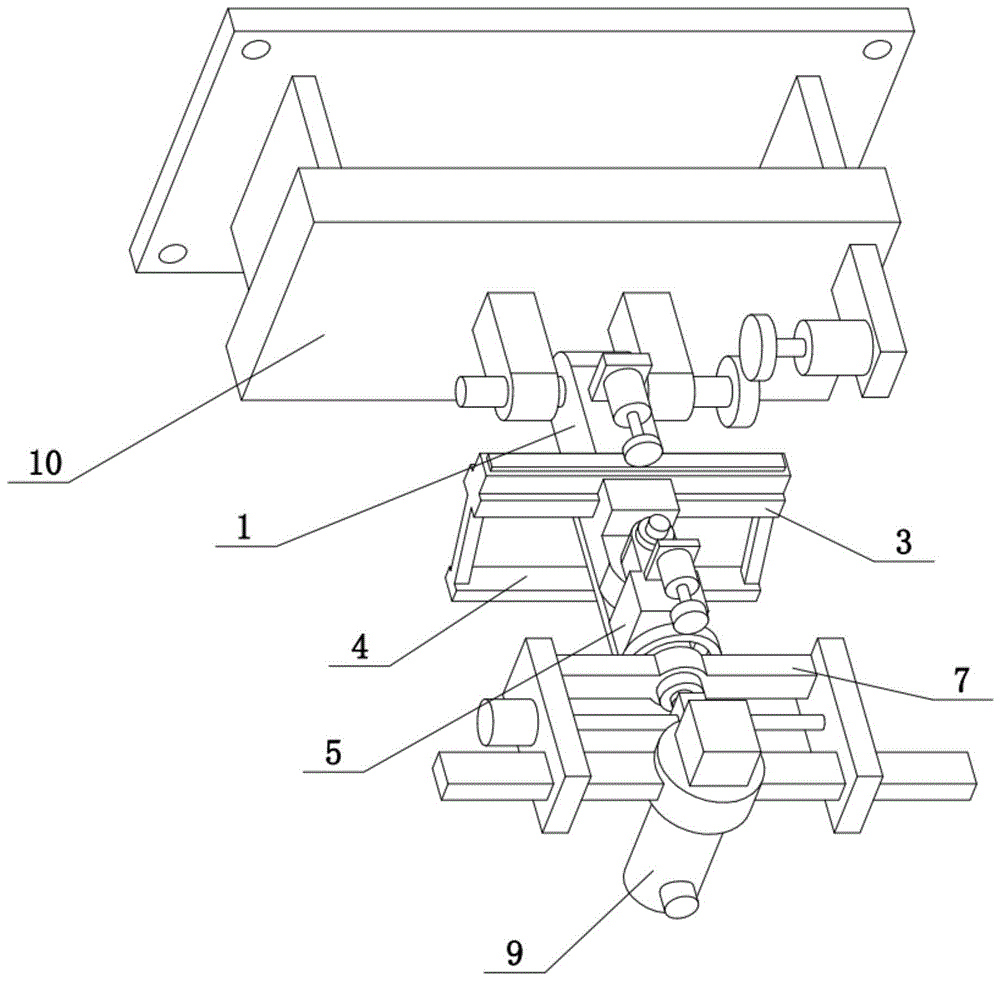

图1为本发明一种智能监控摄像头支架的整体结构示意图一；
图2为本发明一种智能监控摄像头支架的整体结构示意图二；
图3为主座杆和齿轮II的结构示意图；
图4为T形条和底条的结构示意图；
图5为座块和齿轮III的结构示意图一；
图6为座块和齿轮III的结构示意图二；
图7为圆周转板和丝杠的结构示意图一；
图8为圆周转板和丝杠的结构示意图二；
图9为摄像头的结构示意图一；
图10为摄像头的结构示意图二；
图11为固定后座和齿轮IV的结构示意图一；
图12为固定后座和齿轮IV的结构示意图二。
图中：主座杆1；T形滑槽101；短轴102；限位环I103；固定轴104；齿轮I105；齿轮II2；电机I201；T形条3；齿条301；底条4；滑圆柱401；连接斜杆402；座块5；铰接凸块501；前轴502；限位环503；槽杆504；滑圆柱槽505；齿轮III6；电机II601；圆周转板7；齿环701；左右侧板702；丝杠8；电机IV801；摄像头9；横杆901；螺纹孔块902；固定后座10；铰接座1001；固定后板1002；电箱1003；流水槽1004；齿轮IV11；电机V1101。
具体实施方式
在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上。
具体实施方式一：
下面结合图1-12说明本实施方式，本发明涉及一种支架，更具体的说是一种智能监控摄像头支架，包括主座杆1、T形滑槽101、T形条3、底条4、滑圆柱401、座块5、槽杆504、滑圆柱槽505、圆周转板7和摄像头9，本发明可以使摄像头可以多方位调节，相比传统摄像头可以获得更大的监控范围。
所述主座杆1的上侧设置有T形滑槽101，T形条3滑动连接在T形滑槽101上，T形条3下侧的左右两端均固定连接有连接斜杆402，两个连接斜杆402的下端之间固定连接有底条4，底条4的中部固定连接有滑圆柱401，座块5铰接连接在主座杆1的前端，座块5的下侧固定连接有槽杆504，槽杆504上设置有滑圆柱槽505，滑圆柱401滑动连接在滑圆柱槽505上，圆周转板7可以在座块5的前端做圆周运动，摄像头9设置在圆周转板7上。T形条3可以在T形滑槽101上左右滑动，T形条3左右滑动时通过两个连接斜杆402带动底条4和滑圆柱401同步左右滑动，滑圆柱401左右滑动时在滑圆柱槽505上滑动，从而带动槽杆504和座块5转动，进而带动摄像头9跟随座块5转动，在水平方向上调节摄像头9的角度，摄像头9角度变化时，摄像头9同时位置也会变化，进而获得更大的监控范围。圆周转板7可以在座块5的前端做圆周运动，进而摄像头9可以跟随圆周转板7做圆周运动，进而实现对摄像头9的翻转。
具体实施方式二：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括短轴102、限位环I103和铰接凸块501，主座杆1的前端固定连接有短轴102，座块5的后端固定连接有铰接凸块501，铰接凸块501转动连接在短轴102上，短轴102的上端固定连接有限位环I103，限位环I103位于铰接凸块501的上侧。座块5通过铰接凸块501在短轴102上以短轴102的轴线为轴转动，限位环I103可以防止铰接凸块501脱离短轴102。
具体实施方式三：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括齿轮II2、电机I201和齿条301，T形条3的上侧设置有齿条301，主座杆1上固定连接有电机I201，电机I201的输出轴上固定连接有齿轮II2，齿轮II2与齿条301啮合传动。电机I201的输出轴转动时带动齿轮II2转动，齿轮II2转动时带动齿条301向左或者向右移动，进而实现控制T形条3在T形滑槽101上向左或者向右滑动。
具体实施方式四：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括前轴502和限位环503，座块5的前端固定连接有前轴502，前轴502上固定连接有两个限位环503，圆周转板7的中部转动连接在前轴502上，两个限位环503分别位于圆周转板7的前后两侧。圆周转板7可以在前轴502上以前轴502的轴线为轴转动，摄像头9也会随着圆周转板7以前轴502的轴线为轴转动，进而可以实现对摄像头9的翻转。
具体实施方式五：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括齿轮III6、电机II601和齿环701，圆周转板7的后侧固定连接有齿环701，座块5上固定连接有电机II601，电机II601的输出轴上固定连接有齿轮III6，齿轮III6与齿环701啮合传动。电机II601的输出轴转动时可以带动齿轮III6转动，齿轮III6转动时可以带动齿环701转动，进而控制圆周转板7可以在前轴502上以前轴502的轴线为轴转动。
具体实施方式六：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括左右侧板702、摄像头9和横杆901，圆周转板7的左右两端均固定连接有左右侧板702，摄像头9上端的左右两端均固定连接有横杆901，两个横杆901分别滑动连接在两个左右侧板702上。摄像头9左右两端的横杆901分别可以在两个左右侧板702上向左或者向右滑动，进而改变摄像头9的左右位置，当摄像头9在水平方向上转动至左端时，将摄像头9进一步向左移动，进而可以扩大对左侧的事物的监控范围；当摄像头9在水平方向上转动至右端时，将摄像头9进一步向右移动，进而可以扩大对右侧的事物的监控范围。
具体实施方式七：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括丝杠8、电机IV801和螺纹孔块902，摄像头9上设置有螺纹孔块902，丝杠8的左右两端分别转动连接在两个左右侧板702上，丝杠8与螺纹孔块902通过螺纹相配合，电机IV801固定连接在其中一个左右侧板702上，电机IV801的输出轴固定连接在丝杠8的一端。电机IV801的输出轴转动时可以带动丝杠8以自身轴线为轴转动，进而控制螺纹孔块902向左或者向右移动，进而控制摄像头9的左右位置。
由于摄像头9为长形，将圆周转板7转动180度后摄像头9会被翻转，进而实现将摄像头9移动至靠上位置或者靠下位置。
具体实施方式八：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括固定轴104、齿轮I105、固定后座10、铰接座1001、齿轮IV11和电机V1101，固定后座10的前侧设置有两个铰接座1001，主座杆1后端的左右两端均固定连接有固定轴104，两个固定轴104分别转动连接在两个铰接座1001上，其中一个固定轴104的外端固定连接有齿轮I105，固定后座10上固定连接有电机V1101，电机V1101的输出轴上固定连接有齿轮IV11，齿轮IV11与齿轮I105啮合传动。电机V1101的输出轴转动时可以带动齿轮IV11转动，齿轮IV11转动时带动齿轮I105转动，齿轮I105带动两个固定轴104以自身轴线为轴转动，进而带动主座杆1抬起或者落下，进而改变摄像头9的上下位置和角度，摄像头9角度变化时，摄像头9同时位置也会变化，进而获得更大的监控范围。
具体实施方式九：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括固定后板1002和电箱1003，固定后座10的后侧固定连接有电箱1003，电箱1003的后端固定连接有固定后板1002，固定后板1002的四个角处均设置有螺钉插孔。固定后板1002上的螺钉插孔可以插入螺钉，进而将固定后板1002固定在墙面上。电箱1003为用来放置电源、导线等物品。电源为电机提供电力。
具体实施方式十：
下面结合图1-12说明本实施方式，所述智能监控摄像头支架还包括流水槽1004，电箱1003的下端设置有流水槽1004。流水槽1004可以防止电箱1003内雨水堆积。
本发明的工作原理：T形条3可以在T形滑槽101上左右滑动，T形条3左右滑动时通过两个连接斜杆402带动底条4和滑圆柱401同步左右滑动，滑圆柱401左右滑动时在滑圆柱槽505上滑动，从而带动槽杆504和座块5转动，进而带动摄像头9跟随座块5转动，在水平方向上调节摄像头9的角度，摄像头9角度变化时，摄像头9同时位置也会变化，进而获得更大的监控范围。圆周转板7可以在座块5的前端做圆周运动，进而摄像头9可以跟随圆周转板7做圆周运动，进而实现对摄像头9的翻转。座块5通过铰接凸块501在短轴102上以短轴102的轴线为轴转动，限位环I103可以防止铰接凸块501脱离短轴102。电机I201的输出轴转动时带动齿轮II2转动，齿轮II2转动时带动齿条301向左或者向右移动，进而实现控制T形条3在T形滑槽101上向左或者向右滑动。圆周转板7可以在前轴502上以前轴502的轴线为轴转动，摄像头9也会随着圆周转板7以前轴502的轴线为轴转动，进而可以实现对摄像头9的翻转。电机II601的输出轴转动时可以带动齿轮III6转动，齿轮III6转动时可以带动齿环701转动，进而控制圆周转板7可以在前轴502上以前轴502的轴线为轴转动。摄像头9左右两端的横杆901分别可以在两个左右侧板702上向左或者向右滑动，进而改变摄像头9的左右位置，当摄像头9在水平方向上转动至左端时，将摄像头9进一步向左移动，进而可以扩大对左侧的事物的监控范围；当摄像头9在水平方向上转动至右端时，将摄像头9进一步向右移动，进而可以扩大对右侧的事物的监控范围。电机IV801的输出轴转动时可以带动丝杠8以自身轴线为轴转动，进而控制螺纹孔块902向左或者向右移动，进而控制摄像头9的左右位置。由于摄像头9为长形，将圆周转板7转动180度后摄像头9会被翻转，进而实现将摄像头9移动至靠上位置或者靠下位置。电机V1101的输出轴转动时可以带动齿轮IV11转动，齿轮IV11转动时带动齿轮I105转动，齿轮I105带动两个固定轴104以自身轴线为轴转动，进而带动主座杆1抬起或者落下，进而改变摄像头9的上下位置和角度，摄像头9角度变化时，摄像头9同时位置也会变化，进而获得更大的监控范围。固定后板1002上的螺钉插孔可以插入螺钉，进而将固定后板1002固定在墙面上。电箱1003为用来放置电源、导线等物品。电源为电机提供电力。
