技术领域
本发明涉及电缆固定技术领域，具体为一种农村电线桩用电缆固定装置。
背景技术
电线电缆是用以传输电能、信息和实现电磁能转换的线料产品。电缆在铺设过程中，对于较远距离的铺设工作，需要在地面安装电线桩，然后通过电线桩上的固定装置可以将电缆进行固定，使得电缆可以很好的进行远距离的铺设，可以方便农村偏远地区的电缆铺设工作。
现有的电线桩在电缆安装过程中，都是将电缆缠绕在电线桩上端固定安装的陶瓷球上然后进行拉伸，使得电缆可以进行下一步的铺设工作，然而在电缆缠绕在陶瓷球上时，同根电缆的不同位置会相互摩擦，使得电缆表面的保护层产生磨损，会造成电缆的磨损，使得电缆的使用寿命变短，会影响电信号的传输工作,而且传统的电缆在铺设过程中，有些位置的电缆容易受到山地植被的影响，在雨雪天气容易受到雪的压迫，使得电缆容易在大雪的挤压下造成电线桩的倒塌。
发明内容
为实现上述可以将电缆进行单独固定，减少同根电缆之间部分位置的相互摩擦，延长电缆使用寿命的目的，本发明提供如下技术方案：一种农村电线桩用电缆固定装置，包括固定板和顶板，其特征在于：所述固定板的上端四角位置均与支撑板的下端固定连接，所述支撑板的上端与顶板的下端固定连接，前后两个所述支撑板之间固定连接有固定架，所述固定板的上端中间位置固定安装有限定装置，所述限定装置的上端与顶板的下端固定连接，所述限定装置包括安装板和限定板，所述安装板固定安装在固定板和顶板之间，所述安装板的内侧上下两端活动安装有限定板，所述固定板固定安装在电线桩上，可以用于电线的固定，所述固定架可以对电缆进行固定缠绕，使得电缆可以得到固定。
作为优选，所述固定架包括固定柱和三角板，所述固定柱固定安装在前后两个支撑板之间，所述固定柱的外侧固定安装有三角板。
作为优选，所述三角板的三角位置活动安装有活动轮。
作为优选，所述安装板的内侧上下两端开设有活动槽。
作为优选，所述限定板的左右两端固定安装有与活动槽相匹配的滑轮，所述限定板可以在安装板内进行移动，可以调节两个限定板之间的距离，可以适应不同口径的电缆。
作为优选，两个所述固定架之间活动连接有贯穿限定装置的电缆。
作为优选，两个所述限定板之间固定连接有限定弹簧。
作为优选，所述三角板的三角位置固定安装有固定轴，所述固定轴的外侧转动套接有活动轮。
本发明的有益效果是：通过固定架的设置，在电缆固定过程中，通过三脚板三角位置活动安装的活动轮，使得电缆可以围绕在活动轮的外侧进行缠绕，使得电缆可以单独的进行铺设，不需要再缠绕在陶瓷球外侧，可以避免电缆过程中相互之间的摩擦造成电缆的损害，也可以避免电缆磨损后造成的电缆部分线路造成短路，影响电缆电信号的传输；同时通过限定板和限定弹簧的设置，使得限定装置可以通过限定板的移动，进而可以适应不同口径的电缆固定工作；同时在雨雪天气时，通过三角板发生转动，使得三角板对于电缆的束缚变得宽松，使得电缆可以得到适当的放松处理，使得植被区域的电缆可以避免大雪的挤压，降低了大雪造成电线桩倒塌的可能。
附图说明

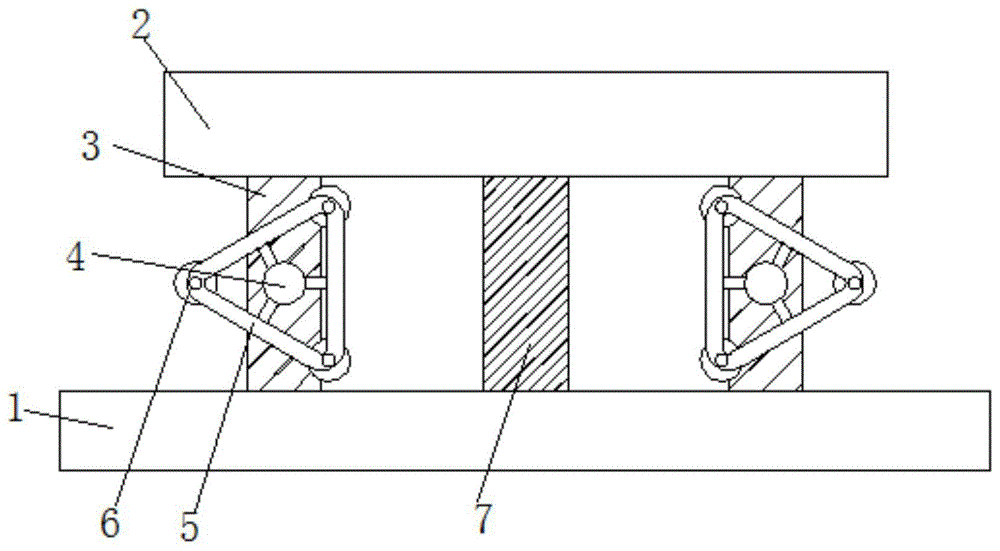

图1为本发明的未安装状态结构示意图；
图2为本发明图1中的限定装置侧视结构示意图；
图3为本发明的安装状态结构示意图；
图4为本发明图1中的固定架结构示意图；
图5为本发明图1中的活动轮结构示意图。
图中：1固定板、2顶板、3支撑板、4固定柱、5三角板、6活动轮、7限定装置、8安装板、9活动槽、10滑轮、11限定板、12限定弹簧、13电缆、14固定轴。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-5，一种农村电线桩用电缆固定装置，包括固定板1和顶板2，固定板1的上端四角位置均与支撑板3的下端固定连接，支撑板3的上端与顶板2的下端固定连接，前后两个支撑板3之间固定连接有固定架，固定板1的上端中间位置固定安装有限定装置7，限定装置7的上端与顶板2的下端固定连接，限定装置7包括安装板8和限定板11，安装板8固定安装在固定板1和顶板2之间，安装板8的内侧上下两端活动安装有限定板11，固定板1固定安装在电线桩上，可以用于电线的固定，固定架可以对电缆进行固定缠绕，使得电缆可以得到固定。
固定架包括固定柱4和三角板5，固定柱4固定安装在前后两个支撑板3之间，固定柱4的外侧固定安装有三角板5。
三角板5的三角位置活动安装有活动轮6。
安装板8的内侧上下两端开设有活动槽9。
限定板11的左右两端固定安装有与活动槽9相匹配的滑轮10，限定板11可以在安装板8内进行移动，可以调节两个限定板11之间的距离，可以适应不同口径的电缆。
两个固定架之间活动连接有贯穿限定装置7的电缆13。
两个限定板11之间固定连接有限定弹簧12。
三角板5的三角位置固定安装有固定轴14，固定轴14的外侧转动套接有活动轮6。
在使用时，将固定板1固定安装在电线桩上端，同时按照图3将电缆13固定安装在固定架和限定装置7内部，使得电缆13可以缠绕在活动轮6外侧，进而使得电缆13可以从限定装置7内部的两个限定板11之间的空隙贯穿出去，使得限定板11可以对电缆13进行限定，对于不同口径的电缆13，通过滑轮10在活动槽9内部进行上下滑动，使得限定板11可以在安装板8内部进行滑动，使得限定板11可以适应不同口径的电缆13，同时，限定弹簧12可以对限定板11的移动进行限定。
以上，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
