技术领域
本发明涉及太阳能发电管技术领域，更具体地说，特别涉及一种可拼接的新能源太阳能发电管结构。
背景技术
太阳能是指太阳的热辐射能，主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源。自地球上生命诞生以来，就主要以太阳提供的热辐射能生存，而自古人类也懂得以阳光晒干物件，并作为制作食物的方法，如制盐和晒咸鱼等。在化石燃料日趋减少的情况下，太阳能已成为人类使用能源的重要组成部分，并不断得到发展。太阳能的利用有光热转换和光电转换两种方式，太阳能发电是一种新兴的可再生能源。
因此，现有的太阳能发电板制成管状结构后，在接受阳光的照射时，其内侧的温度也随之上升，容易使太阳能电池板损坏，降低太阳能电池板的使用使用寿命的问题。
发明内容
(一)技术问题
综上所述，本发明提供一种可拼接的新能源太阳能发电管结构，通过结构与功能性的改进，以解决现有的太阳能发电板制成管状结构后，在接受阳光的照射时，其内侧的温度也随之上升，容易使太阳能电池板损坏，降低太阳能电池板的使用使用寿命的问题。
(二)技术方案
本发明提供了一种可拼接的新能源太阳能发电管结构，用于降低太阳发电管内的温度，提高太阳能发电管的使用寿命。在本发明提供的可拼接的新能源太阳能发电管结构中，具体包括：柔性太阳能软板，外封罩，卡槽，台阶槽，外环，扇叶，透明套管，导热管，四通管，外连接管，轴承，法兰盘，支撑架杆，半圆槽，冷却顶桶，下通管，支撑架，缓冲箱，回流管和上通管；所述柔性太阳能软板为弧形结构，且柔性太阳能软板的两端分别插入到外封罩的圆形卡槽内，所述柔性太阳能软板的外侧还设有透明套管，且透明套管的一端插入到台阶槽上，所述导热管横穿在柔性太阳能软板的内弧侧端，且导热管的两端分别连接到四通管上，所述四通管的外侧连接有外连接管，且外连接管向外穿过外封罩中间的轴承并通过法兰分别连到下通管与回流管上，所述下通管的上端插入到冷却顶桶内，且冷却顶桶的两端设有支撑架，所述回流管的底端插入到缓冲箱内，所述支撑架杆通过其两端的半圆槽卡在外连接管上，所述外封罩的外侧还设有外环，且外环的外壁上设有环状的扇叶。
进一步的，所述透明套管的外径与外封罩的外径相同。
进一步的，所述透明套管与柔性太阳能软板之间设有1cm的间隙。
进一步的，所述导热管的两端套装有轴承，且该两组轴承的外端贴到外封罩的内壁上。
进一步的，所述导热管与柔性太阳能软板之间的间距为2cm。
进一步的，所述支撑架杆上设有半圆槽，且半圆槽的内径与外连接管外径相相同。
进一步的，所述缓冲箱内还设有潜水泵，且潜水泵的出口端连接上通管，且上通管的顶端插入到冷却顶桶内。
(三)有益效果
本发明提供了一种可拼接的新能源太阳能发电管结构，通过在外封罩的一侧设置扇叶，可在风力条件下带动柔性太阳能软板转动，以便柔性太阳能软板的其他位置能够更好接受到阳光的照射。
在太阳能发电管的内部设置导热管，可利用导热管内的冷却液吸收太阳能发电管内的热量，并将导热管的一端连接插入到缓冲箱内，在缓冲箱内水泵的作用下将冷却液送入到冷却顶桶内，从而使冷却液流动循环，从而降低太阳能发电管内的温度，提高柔性太阳能软板的寿命。
附图说明

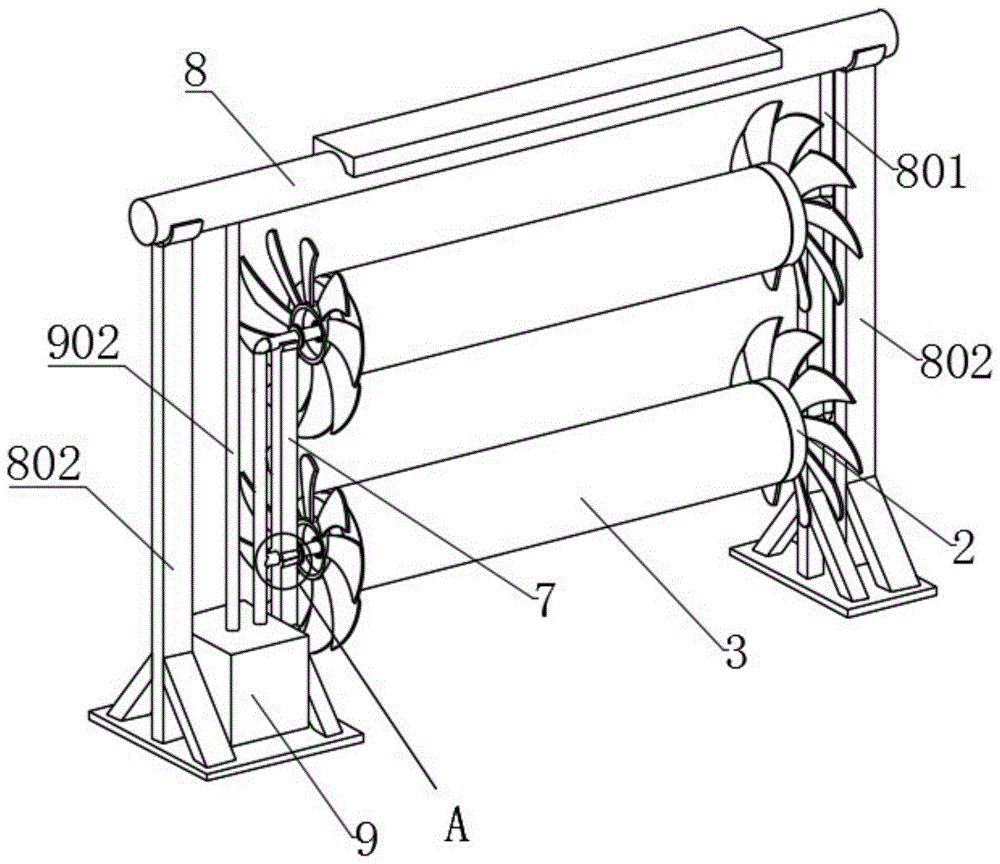

图1是本发明的结构示意图；
图2是本发明的A处放大结构示意图；
图3是本发明一组太阳能发电管的结构示意图；
图4是本发明的B处放大结构示意图；
图5是本发明图3中剖视后的内部结构示意图；
图6是本发明图5中透明套管以及一组柔性太阳能软板拆除后的结构示意图；
图7是本发明的C处放大结构示意图；
图8是本发明支撑架杆的结构示意图。
在图1至图8，部件名称或线条与附图编号的对应关系为：
柔性太阳能软板-1，外封罩-2，卡槽-201，台阶槽-202，外环-203，扇叶-204，透明套管-3，导热管-4，四通管-401，外连接管-402，轴承-5，法兰盘-6，支撑架杆-7，半圆槽-701，冷却顶桶-8，下通管-801，支撑架-802，缓冲箱-9，回流管-901，上通管-902。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
请参考图1至图8
为了解决现有技术中的太阳能发电板制成管状结构后，在接受阳光的照射时，其内侧的温度也随之上升，容易使太阳能电池板损坏，降低太阳能电池板的使用使用寿命的问题，本发明提出了一种可拼接的新能源太阳能发电管结构，用于降低太阳发电管内的温度，提高太阳能发电管的使用寿命，包括：柔性太阳能软板1，外封罩2，卡槽201，台阶槽202，外环203，扇叶204，透明套管3，导热管4，四通管401，外连接管402，轴承5，法兰盘6，支撑架杆7，半圆槽701，冷却顶桶8，下通管801，支撑架802，缓冲箱9，回流管901和上通管902；所述柔性太阳能软板1为弧形结构，且柔性太阳能软板1的两端分别插入到外封罩2的圆形卡槽201内，所述柔性太阳能软板1的外侧还设有透明套管3，且透明套管3的一端插入到台阶槽202上，所述导热管4横穿在柔性太阳能软板1的内弧侧端，且导热管4的两端分别连接到四通管401上，所述四通管401的外侧连接有外连接管402，且外连接管402向外穿过外封罩2中间的轴承5并通过法兰6分别连到下通管801与回流管901上，所述下通管801的上端插入到冷却顶桶8内，且冷却顶桶8的两端设有支撑架802，所述回流管901的底端插入到缓冲箱9内，所述支撑架杆7通过其两端的半圆槽701卡在外连接管402上，所述外封罩2的外侧还设有外环203，且外环203的外壁上设有环状的扇叶204。
其中，透明套管3的外径与外封罩2的外径相同，可使透明套管3与外封罩2外侧相齐。
其中，透明套管3与柔性太阳能软板1之间设有1cm的间隙。
其中，导热管4的两端套装有轴承5，且该两组轴承5的外端贴到外封罩2的内壁上，在柔性太阳能软板1以及外封罩2转动时，可在轴承5的作用下使导热管4处在原位置。
其中，导热管4与柔性太阳能软板1之间的间距为2cm。
其中，支撑架杆7上设有半圆槽701，且半圆槽701的内径与外连接管402外径相相同，便于将支撑架杆7通过其两端的半圆槽701卡在外连接管402上。
其中，缓冲箱9内还设有潜水泵，且潜水泵的出口端连接上通管902，且上通管902的顶端插入到冷却顶桶8内，在潜水泵的作用下将缓冲箱9内的冷却液送到冷却顶桶8内。
本实施例的具体使用方式与作用：本发明中，在使用中，扇叶204在风力条件下带动柔性太阳能软板1转动，可使柔性太阳能软板1的其他位置能够更好接受到阳光的照射，太阳能发电管内产生大量的热量，被导热管4内的冷却液吸收，并将导热管4的一端连接插入到缓冲箱9内，在缓冲箱9内水泵的作用下将冷却液送入到冷却顶桶8内，从而使冷却液流动循环，从而降低太阳能发电管内的温度，提高柔性太阳能软板1的寿命。
本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
