技术领域
本发明是一种空调制冷的水过滤器，属于空调制冷领域。
背景技术
空调即空气调节器，是指用人工手段，对建筑/构筑物内环境空气的温度、湿度、洁净度、速度等参数进行调节和控制的过程，一般包括冷源/热源设备，冷热介质输配系统，末端装置等几大部分和其他辅助设备。主要包括水泵、风机和管路系统，末端装置则负责利用输配来的冷热量，具体处理空气、温度，使目标环境的空气参数达到要求但现有技术空气中夹杂着大量的可吸入颗粒物、病毒、细菌、螨虫、螨虫的排泄物，空调内部也繁殖了大量细菌，故空调水很不干净。
发明内容
有鉴于此，本发明实施例提供了一种空调制冷的水过滤器，以改善空调内部繁殖了大量细菌，导致空调水很不干净的不足。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种空调制冷的水过滤器，其结构包括：内部清理器、螺纹头、顶盖、锁定螺头、固定后板、连接管、快速接头、出水管，所述内部清理器通过螺纹头与顶盖底部的开孔紧密贴合，所述顶盖前端凹槽的内螺纹与锁定螺头底部长柱的外螺纹间隙配合，所述固定后板底部的四个支撑脚嵌套固定在顶盖顶部的凹槽内，所述出水管的接头胶连接在顶盖的左侧，所述锁定螺头垂直安设在固定后板的底部，所述内部清理器设有旋转扭头、传动链杆、底部清理器、活动线轮、增速齿轮、表壁清洗器、卡位装置，所述旋转扭头顶部的锥轮与传动链杆右侧的锥杆相互啮合，所述传动链杆左侧的链轮通过链条与底部清理器左下角的齿轮机械连接，所述旋转扭头通过顶部的活动线轮与增速齿轮间隙配合，所述增速齿轮左侧的蜗杆垂直贯穿表壁清洗器的中心，所述卡位装置内壁的卡杆与表壁清洗器中心主轴的顶部凹槽活动连接。
更进一步地，所述旋转扭头由固定槽、活动耳、保护壳、旋钮、一号锥轮组成，所述固定槽垂直焊接在内部清理器底部的右侧，且与活动耳的中心活动连接，所述旋钮中心的活动杆贯穿保护壳的中心与一号锥轮中轴的凹槽过盈配合，所述一号锥轮左侧与传动链杆右端锥轮机械连接，且紧贴活动线轮的左侧齿轮。
更进一步地，所述传动链杆由链轮、一号转杆、轴承、支架、二号锥轮组成，所述链轮水平焊接在一号转杆的左侧，所述一号转杆贯穿轴承的中心，并与支架顶部活动连接，所述轴承设有两个垂直焊接在支架的左右两侧，所述二号锥轮安设在支架的右端，对立面相互平行，所述链轮通过链条与底部清理器底部的齿轮机械连接。
更进一步地，所述底部清理器由中心转盘、清理刷、传动齿轮、输入齿轮、链条组成，所述中心转盘水平安设在清理刷的底部，且处于同一轴心，所述清理刷底部周围的齿圈与底部的传动齿轮机械连接，所述输入齿轮安设在传动齿轮的底部，右端的轴杆与链条相互啮合，所述链条固定在传动链杆左端的周围，所述中心转盘紧贴表壁清洗器底部支座的中心。
更进一步地，所述活动线轮由三号锥轮、转杆、线槽、铁线、支撑柱组成，所述三号锥轮、转杆，所述转杆、线槽、铁线，所述支撑柱线槽，所述铁线增速齿轮。
更进一步地，所述增速齿轮由蜗杆、涡轮、同步齿轮、复合齿轮、齿轮架组成，所述蜗杆顶部的长杆垂直贯穿表壁清洗器的中心，且与右侧的涡轮机械连接，所述涡轮通过右侧的同步齿轮与复合齿轮间隙配合，所述齿轮架设有两个垂直固定在复合齿轮的左右两侧，所述复合齿轮通过铁线与底部的活动线轮机械连接。
更进一步地，所述表壁清洗器由主轴、折叠架、活动栓、回位弹簧、清洗接头、拉杆组成，所述主轴的上下两端贯穿折叠架的活动孔，所述折叠架的关节通过活动栓活动连接，所述回位弹簧设有三个水平安设在主轴与拉杆之间的空隙内部，所述清洗接头通过螺栓安设在折叠架的左右两端，所述清洗接头工作时外壁紧贴内部清理器的内壁。
更进一步地，所述卡位装置由滑轨、活动支座、活动弹簧座、压紧弹簧、卡位臂、滑轮组成，所述滑轨内壁与活动支座内滑轮紧密贴合，所述活动支座安设在活动弹簧座的顶部且相互平行，所述压紧弹簧左侧与活动弹簧座焊接固定，且右端与卡位臂中心的活动块间隙配合，所述卡位臂中心节点处通过螺栓与活动支座的活动耳机械连接，所述卡位臂设有两个底部与滑轮活动连接。
有益效果
本发明为了解决空调水内附有大量的细菌，排出的空调水不卫生的情况，使用内部清理器对空调水进行过滤净化，将空调水回收利用进行浇花，节约水资源，当内部的水垢影响净化的效果的时候，可以通过旋转扭头对内部进行快速的清理，无需拆解，十分方便，旋转扭头由保护壳进行防护，能够进一步防止内部的旋钮的轴承氧化生锈，同时能够在旋转的时候更加的顺畅，旋钮旋转的时候一号锥轮会是左侧的二号锥轮带动一号转杆是顶部的底部清理器旋转，将贴附在表壁的水垢铲除，随着空调水排出进行清污，活动线轮的线槽通过铁线使顶部的增速齿轮工作，进而中间的表壁清洗器也开始旋转，当主轴在旋转的时候折叠架上的清洗接头会在离心力的左右下向外甩，同时将回位弹簧撑开，当停止旋转的时候，没有存在离心力，只有单传回位弹簧的弹力的作用力下清洗接头就会回位，向中心收缩，进而不会影响空调水的过滤效果。本发明的一种空调制冷的水过滤器，改进后的水过滤器能够将空调水进行收集过滤，减少细菌的同时能够对其进行回收利用进行浇花等，内部设置清理器，在过滤效果不佳的情况下，对内部的水垢进行清除。
附图说明

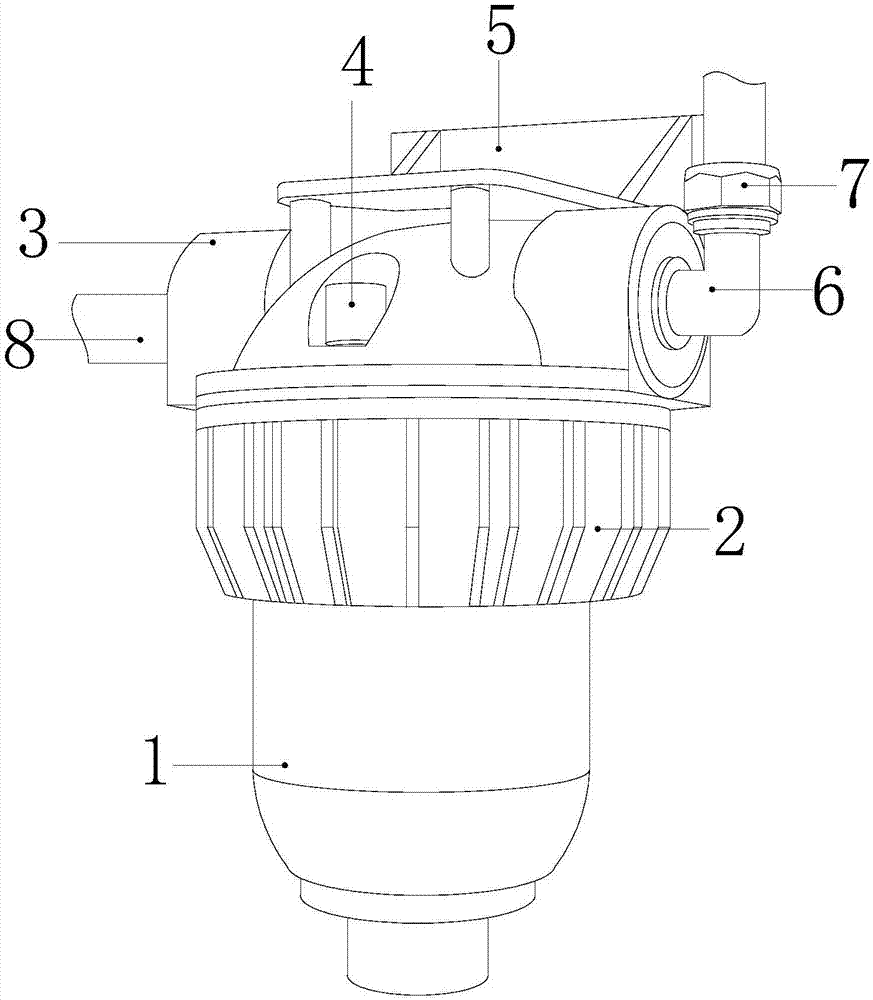

图1为本发明一种空调制冷的水过滤器的外观结构示意图。
图2为本发明一种空调制冷的水过滤器的内部结构示意图。
图3为本发明一种空调制冷的水过滤器的内部详细结构示意图。
图4为本发明一种空调制冷的水过滤器的传动结构示意图。
图5为本发明的图3的A结构示意图。
图6为本发明的图3的B结构示意图。
图中：内部清理器-1、螺纹头-2、顶盖-3、锁定螺头-4、固定后板-5、连接管-6、快速接头-7、出水管-8、旋转扭头-101、传动链杆-102、底部清理器-103、活动线轮-104、增速齿轮-105、表壁清洗器-106、卡位装置-107、固定槽-1011、活动耳-1012、保护壳-1013、旋钮-1014、一号锥轮-1015、-1016、链轮-1021、一号转杆-1022、轴承-1023、支架-1024、二号锥轮-1025、中心转盘-1031、清理刷-1032、传动齿轮-1033、输入齿轮-1034、链条-1035、三号锥轮-1041、转杆-1042、线槽-1043、铁线-1044、支撑柱-1045、蜗杆-1051、涡轮-1052、同步齿轮-1053、复合齿轮-1054、齿轮架-1055、主轴-1061、折叠架-1062、活动栓-1063、回位弹簧-1064、清洗接头-1065、拉杆-1066、滑轨-1071、活动支座-1072、活动弹簧座-1073、压紧弹簧-1074、卡位臂-1075、滑轮-1076。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，图1～图6示意性的显示了本发明实施方式的过滤器的结构，下面结合具体实施方式，进一步阐述本发明。
实施例
如图1-图6所示，本发明提供一种空调制冷的水过滤器，其结构包括内部清理器1、螺纹头2、顶盖3、锁定螺头4、固定后板5、连接管6、快速接头7、出水管8，所述内部清理器1通过螺纹头2与顶盖3底部的开孔紧密贴合，所述顶盖3前端凹槽的内螺纹与锁定螺头4底部长柱的外螺纹间隙配合，所述固定后板5底部的四个支撑脚嵌套固定在顶盖3顶部的凹槽内，所述出水管8的接头胶连接在顶盖3的左侧，所述锁定螺头4垂直安设在固定后板5的底部，所述内部清理器1设有旋转扭头101、传动链杆102、底部清理器103、活动线轮104、增速齿轮105、表壁清洗器106、卡位装置107，所述旋转扭头101顶部的锥轮与传动链杆102右侧的锥杆相互啮合，所述传动链杆102左侧的链轮通过链条与底部清理器103左下角的齿轮机械连接，所述旋转扭头101通过顶部的活动线轮104与增速齿轮105间隙配合，所述增速齿轮105左侧的蜗杆垂直贯穿表壁清洗器106的中心，所述卡位装置107内壁的卡杆与表壁清洗器106中心主轴的顶部凹槽活动连接，所述旋转扭头101由固定槽1011、活动耳1012、保护壳1013、旋钮1014、一号锥轮1015组成，所述固定槽1011垂直焊接在内部清理器1底部的右侧，且与活动耳1012的中心活动连接，所述旋钮1014中心的活动杆贯穿保护壳1013的中心与一号锥轮1015中轴的凹槽过盈配合，所述一号锥轮1015左侧与传动链杆102右端锥轮机械连接，且紧贴活动线轮104的左侧齿轮，所述传动链杆102由链轮1021、一号转杆1022、轴承1023、支架1024、二号锥轮1025组成，所述链轮1021水平焊接在一号转杆1022的左侧，所述一号转杆1022贯穿轴承1023的中心，并与支架1024顶部活动连接，所述轴承1023设有两个垂直焊接在支架1024的左右两侧，所述二号锥轮1025安设在支架1024的右端，对立面相互平行，所述链轮1021通过链条与底部清理器103底部的齿轮机械连接，所述底部清理器103由中心转盘1031、清理刷1032、传动齿轮1033、输入齿轮1034、链条1035组成，所述中心转盘1031水平安设在清理刷1032的底部，且处于同一轴心，所述清理刷1032底部周围的齿圈与底部的传动齿轮1033机械连接，所述输入齿轮1034安设在传动齿轮1033的底部，右端的轴杆与链条1035相互啮合，所述链条1035固定在传动链杆102左端的周围，所述中心转盘1031紧贴表壁清洗器106底部支座的中心，所述活动线轮104由三号锥轮1041、转杆1042、线槽1043、铁线1044、支撑柱1045组成，所述三号锥轮1041、转杆1042，所述转杆1042、线槽1043、铁线1044，所述支撑柱1045线槽1043，所述铁线1044增速齿轮105，所述增速齿轮105由蜗杆1051、涡轮1052、同步齿轮1053、复合齿轮1054、齿轮架1055组成，所述蜗杆1051顶部的长杆垂直贯穿表壁清洗器106的中心，且与右侧的涡轮1052机械连接，所述涡轮1052通过右侧的同步齿轮1053与复合齿轮1054间隙配合，所述齿轮架1055设有两个垂直固定在复合齿轮1054的左右两侧，所述复合齿轮1054通过铁线与底部的活动线轮104机械连接，所述表壁清洗器106由主轴1061、折叠架1062、活动栓1063、回位弹簧1064、清洗接头1065、拉杆1066组成，所述主轴1061的上下两端贯穿折叠架1062的活动孔，所述折叠架1062的关节通过活动栓1063活动连接，所述回位弹簧1064设有三个水平安设在主轴1061与拉杆1066之间的空隙内部，所述清洗接头1065通过螺栓安设在折叠架1062的左右两端，所述清洗接头1065工作时外壁紧贴内部清理器1的内壁，所述卡位装置107由滑轨1071、活动支座1072、活动弹簧座1073、压紧弹簧1074、卡位臂1075、滑轮1076组成，所述滑轨1071内壁与活动支座1072内滑轮紧密贴合，所述活动支座1072安设在活动弹簧座1073的顶部且相互平行，所述压紧弹簧1074左侧与活动弹簧座1073焊接固定，且右端与卡位臂1075中心的活动块间隙配合，所述卡位臂1075中心节点处通过螺栓与活动支座1072的活动耳机械连接，所述卡位臂1075设有两个底部与滑轮1076活动连接。
本发明为了解决空调水内附有大量的细菌，排出的空调水不卫生的情况，使用内部清理器1对空调水进行过滤净化，将空调水回收利用进行浇花，节约水资源，当内部的水垢影响净化的效果的时候，可以通过旋转扭头101对内部进行快速的清理，无需拆解，十分方便。
具体的，旋转扭头101由保护壳1013进行防护，能够进一步防止内部的旋钮1014的轴承氧化生锈，同时能够在旋转的时候更加的顺畅，旋钮1014旋转的时候一号锥轮1015会是左侧的二号锥轮1025带动一号转杆1022是顶部的底部清理器103旋转，将贴附在表壁的水垢铲除，随着空调水排出进行清污。
具体的，活动线轮104的线槽1043通过铁线1044使顶部的增速齿轮105工作，进而中间的表壁清洗器106也开始旋转，当主轴1061在旋转的时候折叠架1062上的清洗接头1065会在离心力的左右下向外甩，同时将回位弹簧1064撑开，当停止旋转的时候，没有存在离心力，只有单传回位弹簧1064的弹力的作用力下清洗接头1065就会回位，向中心收缩，进而不会影响空调水的过滤效果。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
