技术领域
本发明涉及击发器技术领域，具体为一种内碳灰排除与消音的击发器。
背景技术
射钉枪又称射钉器，由于外形和原理都与手枪相似，故常称为射钉枪，它是利用发射空包弹产生的火药燃气作为动力，将射钉打入建筑体的工具，发射射钉的空包弹与普通军用空包弹只是在大小上有所区别，对人同样有伤害作用，射钉枪的击发器的使用情况，击发器运动机构中开始堆积烟灰，造成运动不畅、堵死、击发哑弹，不能继续正常使用，需要经常性的清洁，费时费力，并且在使用过程中，发出的噪音极大，这些都为工作带来了不便，因此，为了更好提高工作效率，有必要对消除击发器的内碳灰问题，做出进一步的研究。
市场上现有的击发器在使用中出现的碳灰堵塞，容易造成运动不畅，需要经常性的清洁，发出的噪音极大，为此，我们提出一种内碳灰排除与消音的击发器。
发明内容
本发明的目的在于提供一种内碳灰排除与消音的击发器，解决了碳灰堵塞，容易造成运动不畅，需要经常性的清洁，发出的噪音极大的问题。
为实现上述目的，本发明提供如下技术方案：一种内碳灰排除与消音的击发器，包括防尘罩、活动套和滑轨，所述防尘罩的中部安装有外壳，且外壳的中部镶嵌有排气孔，所述外壳的内部设置有消音棉，且消音棉之间安装有缓冲孔，所述缓冲孔之间安装有钉管，且钉管的四周分布有消音孔，所述钉管的内部设置有针套，且针套的内部设置有击针，所述活动套的内部设置有回位弹簧，且活动套位于击针的右侧，所述滑轨的内部安装有固定杆，且滑轨位于活动套的右侧，所述固定杆的内部设置有弹性销，所述固定杆的中部安装有制动弹簧，且制动弹簧的内部设置有制动销，所述制动弹簧的右侧安装有限位销，所述固定杆的右侧安装有保护套，且保护套的内部设置有击发弹簧，所述击发弹簧的上方安装有激发键，所述保护套的右侧安装有连接杆，且连接杆的内部设置有弹簧调节座。
优选的，所述防尘罩的横截面设置为梯形结构，且消音棉之间关于防尘罩的竖直中心线对称。
优选的，所述消音孔沿钉管的水平中心线方向均匀分布，且钉管与针套之间为固定连接。
优选的，所述固定杆通过回位弹簧构成弹性结构，且固定杆通过弹性销与击针之间构成可拆卸结构。
优选的，所述活动套与滑轨之间为滑动连接，且活动套的直径小于滑轨的直径。
优选的，所述弹簧调节座通过击发弹簧与固定杆之间构成伸缩结构，且弹簧调节座、击发弹簧与固定杆三者之间的中轴线相重合。
优选的，所述固定杆贯穿于滑轨的右侧边缘，且滑轨的外部表面与外壳的内部表面之间相互贴合。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置的防尘罩和消音棉，防尘罩的横截面设置为梯形结构，可以在击发器工作时，防止击发器工作产生的灰尘弄脏击发器，防止击发器工作产生的灰尘阻挡使用者的视线，或防止灰尘进入使用者眼睛内干扰使用者工作，降低使用者的工作效率，消音棉包裹于钉管的外部，当击发器工作，产生的声音过大，给使用者的耳朵带来负荷，或工作时，击发器产生的声音干扰周围人的休息。
2、本发明通过设置的消音孔、钉管和针套，钉管与针套之间构成导向装置，当击发器工作时，可以使击针沿钉管的水平中心线运动，钉管的内部表面与针套的外部表面之间紧密相贴，针套的中轴线与击针的中轴线之间相互重合，保证针套有较强的导向能力，消音孔沿钉管的水平中心线方向均匀分布，消音孔设置在钉管的内部，当击发器工作时，产生的声音，在消音孔的作用下，将声音分散至各个消音孔，改变声音的传播方向。
3、本发明通过设置的活动套、滑轨、外壳和排气孔，滑轨包裹于活动套，当击发器工作时，活动套帮助回位弹簧沿活动套的水平中心线方向移动，防止回位弹簧偏移，当击发器工作时，产生的一部分的碳灰在活动套沿滑轨的水平中心线方向向右移动时，碳灰从排气孔排出。
4、本发明通过设置的固定杆、回位弹簧、弹性销和击针，固定杆与回位弹簧之间相连，当击发器工作时，固定杆沿击针的水平中心线方向向左压缩回位弹簧，当击针完成射击过程，回位弹簧压缩固定杆回到固定位置，为击发器下一次工作准备，固定杆通过弹性销与击针之间进行连接，便于使用者在固定杆与击针损坏时，对固定杆与击针进行维修和更换，保证击发器的正常工作，减小固定杆的损耗。
5、本发明通过设置的弹簧调节座和击发弹簧，弹簧调节座、击发弹簧与固定杆三者之间的中轴线相重合，当击发器工作时，击发弹簧不受激发键的限制，击发弹簧沿固定杆的水平中心线方向推动固定杆运动，为击发器的工作提供可靠的动能，保证击发器能正常工作，通过弹簧调节座检查击发弹簧的使用情况，为击发器的正常工作提供便利的检修条件。
附图说明

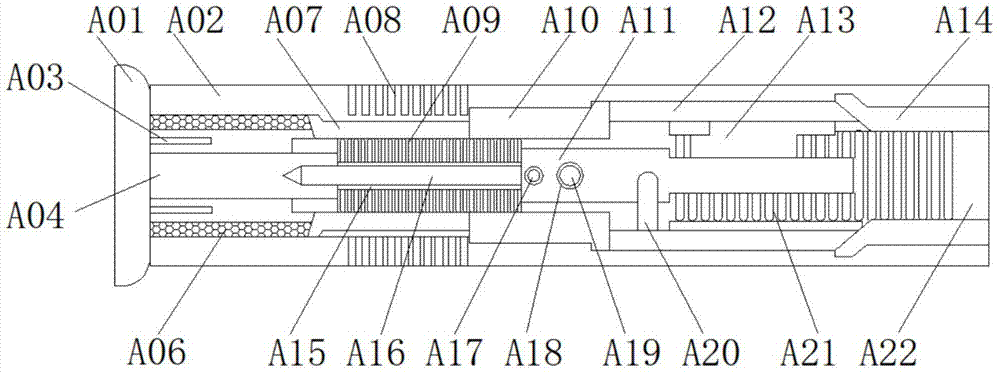

图1为本发明主视图结构示意图；
图2为本发明钉管结构示意图；
图3为本发明弹性销结构示意图，
图4为本发明消音孔结构示意图。
图中：A01、防尘罩，A02、外壳，A03、缓冲孔，A04、钉管，A05、消音孔，A06、消音棉，A07、活动套，A08、排气孔，A09、回位弹簧，A10、滑轨，A11、固定杆，A12、保护套，A13、激发键，A14、连接杆，A15、针套，A16、击针，A17、弹性销，A18、制动弹簧，A19、制动销，A20、限位销，A21、击发弹簧，A22、弹簧调节座。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-4，一种内碳灰排除与消音的击发器，包括防尘罩A01、外壳A02、缓冲孔A03、钉管A04、消音孔A05、消音棉A06、活动套A07、排气孔A08、回位弹簧A09、滑轨A10、固定杆A11、保护套A12、激发键A13、连接杆A14、针套A15、击针A16、弹性销A17、制动弹簧A18、制动销A19、限位销A20、击发弹簧A21和弹簧调节座A22，防尘罩A01的中部安装有外壳A02，且外壳A02的中部镶嵌有排气孔A08，防尘罩A01的横截面设置为梯形结构，且消音棉A06之间关于防尘罩A01的竖直中心线对称，防尘罩A01的横截面设置为梯形结构，可以在击发器工作时，防止击发器工作产生的灰尘弄脏击发器，防止击发器工作产生的灰尘阻挡使用者的视线，或防止灰尘进入使用者眼睛内干扰使用者工作，降低使用者的工作效率，消音棉A06包裹于钉管的外部A04，当击发器工作，产生的声音过大，给使用者的耳朵带来负荷，或工作时，击发器产生的声音干扰周围人的休息，外壳A02的内部设置有消音棉A06，且消音棉A06之间安装有缓冲孔A03，缓冲孔A03之间安装有钉管A04，且钉管A04的四周分布有消音孔A05，消音孔A05沿钉管A04的水平中心线方向均匀分布，且钉管A04与针套A15之间为固定连接，钉管A04与针套A15之间构成导向装置，当击发器工作时，可以使击针A16沿钉管A04的水平中心线运动，钉管A04的内部表面与针套A15的外部表面之间紧密相贴，针套A15的中轴线与击针A16的中轴线之间相互重合，保证针套A15有较强的导向能力，消音孔A05沿钉管A04的水平中心线方向均匀分布，消音孔A05设置在钉管A04的内部，当击发器工作时，产生的声音，在消音孔A05的作用下，将声音分散至各个消音孔A05，改变声音的传播方向，钉管A04的内部设置有针套A15，且针套A15的内部设置有击针A16，活动套A07的内部设置有回位弹簧A09，且活动套A07位于击针A16的右侧，固定杆A11通过回位弹簧A09构成弹性结构，且固定杆A11通过弹性销A17与击针A16之间构成可拆卸结构，固定杆A11与回位弹簧A09之间相连，当击发器工作时，固定杆A11沿击针A16的水平中心线方向向左压缩回位弹簧A09，当击针A16完成射击过程，回位弹簧A09压缩固定杆A11回到固定位置，为击发器下一次工作准备，固定杆A11通过弹性销A17与击针A16之间进行连接，便于使用者在固定杆A11与击针A16损坏，对固定杆A11与击针A16进行维修和更换，保证击发器的正常工作，减小固定杆A11的损耗，滑轨A10的内部安装有固定杆A11，且滑轨A10位于活动套A07的右侧，固定杆A11贯穿于滑轨A10的右侧边缘，且滑轨A10的外部表面与外壳A02的内部表面之间相互贴合，滑轨A10位于外壳A02的内部，排气孔A08沿外壳A02的水平中心线均匀分布，当击发器工作时，产生的一部分的碳灰在活动套A07沿滑轨A10的水平中心线方向向右移动时，碳灰从排气孔A08排出，固定杆A11的内部设置有弹性销A17，固定杆A11的中部安装有制动弹簧A18，且制动弹簧A18的内部设置有制动销A19，制动弹簧A18的右侧安装有限位销A20，固定杆A11的右侧安装有保护套A12，且保护套A12的内部设置有击发弹簧A21，击发弹簧A21的上方安装有激发键A13，保护套A12的右侧安装有连接杆A14，且连接杆A14的内部设置有弹簧调节座A22，弹簧调节座A22通过击发弹簧A21与固定杆A11之间构成伸缩结构，且弹簧调节座A22、击发弹簧A21与固定杆A11三者之间的中轴线相重合，弹簧调节座A22、击发弹簧A21与固定杆A11三者之间的中轴线相重合，当击发器工作时，击发弹簧A21不受激发键A13的限制，击发弹簧A21沿固定杆A11的水平中心线方向推动固定杆A11运动，为击发器的工作提供可靠的动能，保证击发器能正常工作，通过弹簧调节座A22检查击发弹簧A21的使用情况，为击发器的正常工作提供便利的检修条件。
使用时，首先解除激发键A13对击发弹簧A21限制，击发弹簧A21沿固定杆A11的水平中心线方向推动固定杆A11运动，其次，固定杆A11沿击针A16的水平中心线方向向左压缩回位弹簧A09，产生的冲击力将击发器内部碳灰沿针套A15的水平中心线方向向左带走一部分碳灰，再其次，当击针A16与物体发生碰撞，产生撞击声，在消音孔A05的作用下，将声音分散至各个消音孔A05，改变声音的传播方向，降低外部听到的声音，消音棉A06将第二次对声音进行吸收，然后，当击针A16完成射击过程，回位弹簧A09压缩固定杆A11回到初始位置，为击发器下一次工作做准备，一部分未排出的碳灰在活动套A07沿滑轨A10的水平中心线方向向右移动时，碳灰从排气孔A08排出，这样完成整个内碳灰排除与消音的击发器的使用过程。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
