技术领域
本发明涉及瓦楞纸箱领域，具体为一种用于瓦楞纸箱的撑开装置。
背景技术
瓦楞纸是一种应用最为广泛的包装制品，用量一直是各种包装制品之首，瓦楞纸箱在送给客户、以及客户存放时，为了便于堆叠通常都是将瓦楞纸箱展开堆叠，只有当瓦楞纸箱被使用时才会被撑开折叠。
现有的瓦楞纸箱在使用时大多采用人工进行撑开，对于工厂的大批量生产来说，不仅撑开效率慢，而且劳动强度大，容易使人疲劳。
专利文献CN208307240U提供的技术方案，对瓦楞纸箱的结构进行了改进，而将瓦楞纸箱从初始的展开状态折合成箱体的方式，依然没有改变，同样需要人工折合，同样存在撑开效率慢，劳动强度大，容易使人疲劳的缺陷。
因此，需要设计一种用于瓦楞纸箱的撑开装置。
发明内容
针对上述问题，本发明的目的在于提供一种用于瓦楞纸箱的撑开装置，解决背景技术中提出的人工撑开瓦楞箱效率低以及劳动强度大的问题。
本发明为解决上述问题采用如下技术方案：
一种用于瓦楞纸箱的撑开装置，包括台面，所述台面上对称设置有支撑座，所述支撑座之间设置有倒U形结构的支撑架，所述支撑座远离支撑架的一侧均设置有驱动电机，所述驱动电机上的传动轴均依次穿过支撑座并与支撑架的两个竖端传动连接，所述支撑架的中部嵌设有轴套，所述轴套内部穿插设置有转轴，所述转轴的两端均延伸出轴套，所述转轴的底端通过万向轴与驱动轴传动连接，所述驱动轴的底端穿过台面且与台面下方的驱动机构连接，所述转轴的顶端处设置有拉杆，所述拉杆的两端均与构成平行四边形的四边形构件的平行边的中部转动连接，所述四边形构件的转动连接处均通过撑杆销接，远离与所述拉杆连接的四边形构件的平行边的中部进穿插设置有固定轴，所述固定轴的底端与支撑架连接。
优选的，所述四边形构件处于完全闭合状态时，所述撑杆均位于同一直线上。
优选的，所述撑杆的顶端处设置有扁平部，所述扁平部与撑杆通过斜面过渡。
优选的，所述撑杆为伸缩杆。
优选的，所述撑杆与位于撑杆上方的导料机构匹配。
优选的，所述导料机构包括平行设置的U形槽，平行设置的所述U形槽与四边形构件对应，所述U形槽均设置有调整杆上。
优选的，所述U形槽的底端处均设置有用于将瓦楞纸箱的折叠部撑开的撑块。
优选的，所述撑杆均位于撑块之间，且所述撑杆的顶端高度位于撑块所在位置的中部。
本发明具备以下有益效果：
1、该用于瓦楞纸箱的撑开装置，通过将展开状态的瓦楞纸箱依次通过导料机构向下移动，撑块将瓦楞纸箱的折叠部撑开，便于四边形构件位于完全闭合状态时的多个撑杆伸入瓦楞纸箱的内部，瓦楞纸箱在下落过程中即可完成撑杆伸入瓦楞纸箱的内部，便于瓦楞纸箱的撑开。
2、该用于瓦楞纸箱的撑开装置，当撑杆完全伸入瓦楞纸箱的内部后，即可通过驱动轴的转动带动万向轴、转轴和拉杆的转动，由于与固定轴连接的平行边只能围绕固定轴转动，因此拉杆的转动可以调节与拉杆连接的四边形构件的平行边的间距，从而使得撑杆将展开状态的瓦楞纸箱撑开，实现自动撑开，撑开后的瓦楞纸箱还可以通过驱动电机驱动传动轴转动，使得支撑架围绕传动轴转动一定角度，便于操作人员拿取、封装。
附图说明

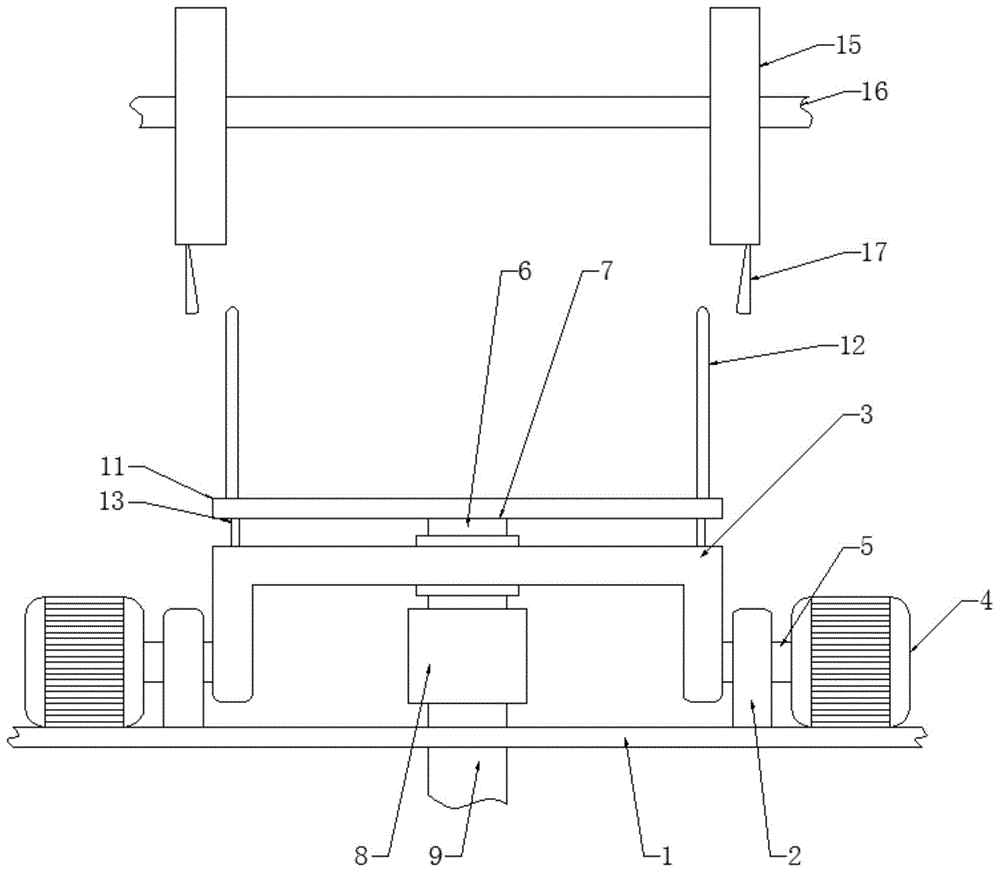

图1为本发明中台面与导料机构的位置关系的示意图；
图2为本发明的侧视图；
图3为本发明中四边形构件完全闭合状态的示意图；
图4为本发明中四边形构件展开状态的示意图；
图5为本发明中U形槽的侧视图；
图6为本发明中撑杆顶端的正视图；
图7为本发明中撑杆顶端的侧视图。
图中：1、台面；2、支撑座；3、支撑架；4、驱动电机；5、传动轴；6、轴套；7、转轴；8、万向轴；9、驱动轴；10、拉杆；11、四边形构件；12、撑杆；13、固定轴；14、扁平部；15、U形槽；16、调整杆；17、撑块。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1-4所示，根据本发明提供的技术方案：一种用于瓦楞纸箱的撑开装置，包括台面1，台面1上对称设置有支撑座2，支撑座2之间设置有倒U形结构的支撑架3，支撑座2远离支撑架3的一侧均设置有驱动电机4，驱动电机4上的传动轴5均依次穿过支撑座2并与支撑架3的两个竖端传动连接，支撑架3的中部嵌设有轴套6，轴套6内部穿插设置有转轴7，转轴7的两端均延伸出轴套6，转轴7的底端通过万向轴8与驱动轴9传动连接，驱动轴9的底端穿过台面1且与台面1下方的驱动机构连接，转轴7的顶端处设置有拉杆10，拉杆10的两端均与构成平行四边形的四边形构件11的平行边的中部转动连接，当四边形构件11处于完全闭合状态时，撑杆12均位于同一直线上，因此将撑杆12插入瓦楞纸箱之间的缝隙处时，不会损伤瓦楞纸箱，四边形构件11的转动连接处均通过撑杆12销接，撑杆12的顶端处设置有扁平部14，扁平部14与撑杆12通过斜面过渡，使得撑杆12的顶端处更加扁平，在于瓦楞纸箱直接接触时不会损伤瓦楞纸箱的内壁，斜面过渡更有利与撑杆12伸入瓦楞纸箱，远离与拉杆10连接的四边形构件11的平行边的中部进穿插设置有固定轴13，固定轴13的底端与支撑架3连接，使得四边形构件11上的与固定轴13连接的平行边的中部的间距确定，当转轴7带动拉杆10转动时，由于与固定轴13连接的平行边只能围绕固定轴13转动，从而可以调节与拉杆10连接的四边形构件11的平行边的间距，实现撑开，撑杆12为伸缩杆，当瓦楞纸箱的尺寸发生变化后，可以通过调节撑杆12的长度来配合不同尺寸的瓦楞纸箱的撑开，另外根据需要，四边形构件11的边长都可以进行可拉伸设计。
撑杆12与位于撑杆12上方的导料机构匹配，导料机构包括平行设置的U形槽15，平行设置的U形槽15与四边形构件11对应，U形槽15均设置有调整杆16上，U形槽15的底端处均设置有用于将瓦楞纸箱的折叠部撑开的撑块17，撑杆12均位于撑块17之间，且撑杆12的顶端高度位于撑块17所在位置的中部，通过将展开状态的瓦楞纸箱通过U形槽15送下，瓦楞纸箱的折叠部最先接触撑块17，并被撑块17撑开，完全闭合状态时的四边形构件11上的撑杆12的顶端正好位于被撑开的瓦楞纸箱的折叠部之间，并随着瓦楞纸箱的下落，撑杆12逐渐伸入瓦楞纸箱内部，在驱动轴9的传动连接，与拉杆10连接的四边形构件11的平行边的间距增大使得撑杆12逐渐将瓦楞纸箱撑开。
工作原理：展开状态的瓦楞纸箱依次通过导料机构向下移动，当瓦楞纸箱的下部移出U形槽15的下端后会与撑块17接触，撑块17将瓦楞纸箱的折叠部撑开，便于撑杆12的顶端伸入，此时四边形构件11处于完全闭合状态时，多个撑杆12均位于同一直线上，并在继续下落的过程中撑杆12完全伸入瓦楞纸箱的内侧，此时驱动轴9在驱动机构的带动下转动，并通过万向轴8将扭力传递到转轴7上，致使拉杆10转动，由于与固定轴13连接的平行边只能围绕固定轴13转动，因此拉杆10的转动可以调节与拉杆10连接的四边形构件11的平行边的间距，从而使得撑杆12将展开状态的瓦楞纸箱撑开，撑开后驱动电机4驱动传动轴5转动，从而使得支撑架3围绕传动轴5转动一定角度，便于操作人员拿取。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
