技术领域
本发明涉及一种卫浴产品，尤其涉及一种卫浴用香皂收纳盒。
背景技术
卫浴按字面意思就是卫生、洗浴，卫浴俗称主要用于洗澡的卫生间，是供居住者便溺、洗浴、盥洗等日常卫生活动的空间及用品。
现阶段卫浴又不仅仅是单一卫浴这么简单，随着人们生活节奏的加快，对于各种产品的要求提高，出现了彩色卫浴用品。
香皂使用完毕后需要对其进行收纳，传统的收纳盒使用过程中容易积水而使得香皂使用效果降低、收纳能力较差、容易粘连，因此亟需研发一种能够对香皂进行较好的收纳、不易粘附、收纳盒内积水度较小的卫浴用香皂收纳盒。
发明内容
(1)要解决的技术问题
本发明为了克服传统的收纳盒使用过程中容易积水而使得香皂使用效果降低、收纳能力较差、容易粘连的缺点，本发明要解决的技术问题是提供一种能够对香皂进行较好的收纳、不易粘附、收纳盒内积水度较小的卫浴用香皂收纳盒。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种卫浴用香皂收纳盒，包括有收纳盒、开闭机构、锁紧机构和网板，收纳盒顶部安装有开闭机构，收纳盒的左侧安装有锁紧机构，收纳盒内底壁设有网板。
优选地，开闭机构包括有摆动座、盖板、橡胶垫、第一弹簧和保护套，收纳盒顶部的右侧设有摆动座，摆动座上设有与收纳盒相配合的盖板，收纳盒顶部的左侧设有橡胶垫，收纳盒的右侧与盖板底部的右侧之间连接有第一弹簧，收纳盒的右侧与盖板底部的右侧之间设有保护套，第一弹簧位于保护套内。
优选地，锁紧机构包括有第一支杆、滑套、滑杆、拉块、第二弹簧、第一卡杆和第二卡杆，收纳盒左侧中部水平连接有第一支杆，第一支杆顶部的左侧设有滑套，滑套内设有滑杆，滑杆的左侧设有拉块，拉块与滑套之间连接有第二弹簧，滑杆穿过第二弹簧，滑杆顶部的右侧设有第一卡杆，盖板底部的左侧设有与第一卡杆配合的第二卡杆。
优选地，还包括有升降机构，升降机构包括有滑轨、滑块、第三弹簧、拉线、L型杆和滑轮，收纳盒的内左右侧壁对称设有滑轨，滑轨上滑动式设有滑块，网板连接在左右侧的滑块之间，滑块与收纳盒的内底壁之间连接有第三弹簧，收纳盒的右侧底部开有通孔，通孔内设有拉线，拉线的一端连接在盖板底部，右侧的滑轨底部设有L型杆，L型杆的另一设有滑轮，拉线的另一端绕过滑轮并连接在右侧的滑块上。
优选地，还包括有漏斗和集水箱，收纳盒的内底壁设有集水箱，集水箱的顶部设有漏斗。
优选地，还包括有凸起，网板的顶部均匀设有多个凸起。
工作原理：需要将香皂收纳时，操作者握住收纳盒，控制锁紧机构不再锁紧开闭机构，通过开闭机构将收纳盒打开，将香皂放置在收纳盒内的网板上后，将开闭机构复位，同时通过锁紧机构将其锁紧后即可完成对香皂的收纳。
因为开闭机构包括有摆动座、盖板、橡胶垫、第一弹簧和保护套，收纳盒顶部的右侧设有摆动座，摆动座上设有与收纳盒相配合的盖板，收纳盒顶部的左侧设有橡胶垫，收纳盒的右侧与盖板底部的右侧之间连接有第一弹簧，收纳盒的右侧与盖板底部的右侧之间设有保护套，第一弹簧位于保护套内。操作者通过锁紧机构不再对盖板进行固定，顺时针拉动盖板，使其完全不盖住收纳盒，此时第一弹簧压缩，将香皂放置在收纳盒中，松开盖板，在第一弹簧的作用下带动盖板复位，如此即可关闭将收纳盒，同时橡胶垫能够对关闭盖板时有一定的缓冲作用，防止其受到冲击力较大而损坏，保护套能够保护第一弹簧不会受外界环境影响，提高本发明的使用效果。
因为锁紧机构包括有第一支杆、滑套、滑杆、拉块、第二弹簧、第一卡杆和第二卡杆，收纳盒左侧中部水平连接有第一支杆，第一支杆顶部的左侧设有滑套，滑套内设有滑杆，滑杆的左侧设有拉块，拉块与滑套之间连接有第二弹簧，滑杆穿过第二弹簧，滑杆顶部的右侧设有第一卡杆，盖板底部的左侧设有与第一卡杆配合的第二卡杆。操作者向右推动拉块，拉块通过滑杆带动第一卡杆向右移动，第一卡杆向右移动至不再扣住第二卡杆，如此即可将盖板打开，此时第二弹簧压缩，当盖板复位时带动第二卡杆复位，松开拉块，在第二弹簧的作用下通过滑杆带动第一卡杆向左移动，第一卡杆向左移动再次扣住第二卡杆，如此即可将盖板再次锁紧，完成对香皂的收纳。
因为还包括有升降机构，升降机构包括有滑轨、滑块、第三弹簧、通孔、拉线、L型杆和滑轮，收纳盒的内左右侧壁对称设有滑轨，滑轨上滑动式设有滑块，网板连接在左右侧的滑块之间，滑块与收纳盒的内底壁之间连接有第三弹簧，收纳盒的右侧底部开有通孔，通孔内设有拉线，拉线的一端连接在盖板底部，右侧的滑轨底部设有L型杆，L型杆的另一设有滑轮，拉线的另一端绕过滑轮并连接在右侧的滑块上。打开盖板的过程中，拉线不再拉动滑块，在第三弹簧的作用下带动滑块沿着滑轨向上移动，滑块向上移动带动网板向上移动，此时即可将香皂放置在网板上，关闭盖板时，盖板通过拉线拉动滑块沿着滑轨向下移动，滑块向下移动即可带动放置有香皂的网板向下移动，如此在盖板开闭时完成对香皂的收纳，提高本发明的使用效果。
因为还包括有漏斗和集水箱，收纳盒的内底壁设有集水箱，集水箱的顶部设有漏斗。漏斗能够对进入收纳盒中的水渍进行导向，并最终流入到集水箱中，如此即可保持香皂不会接触到水渍使其使用效果降低。
因为还包括有凸起，网板的顶部均匀设有多个凸起。凸起能够防止香皂粘附在网板表面，使得取用香皂时更加便利。
(3)有益效果
本发明通过开闭机构和锁紧机构的相互配合，对放入到收纳盒中的香皂进行收纳，同时利用升降机构的优化，达到了能够对香皂进行较好的收纳、不易粘附、收纳盒内积水度较小的效果。
附图说明

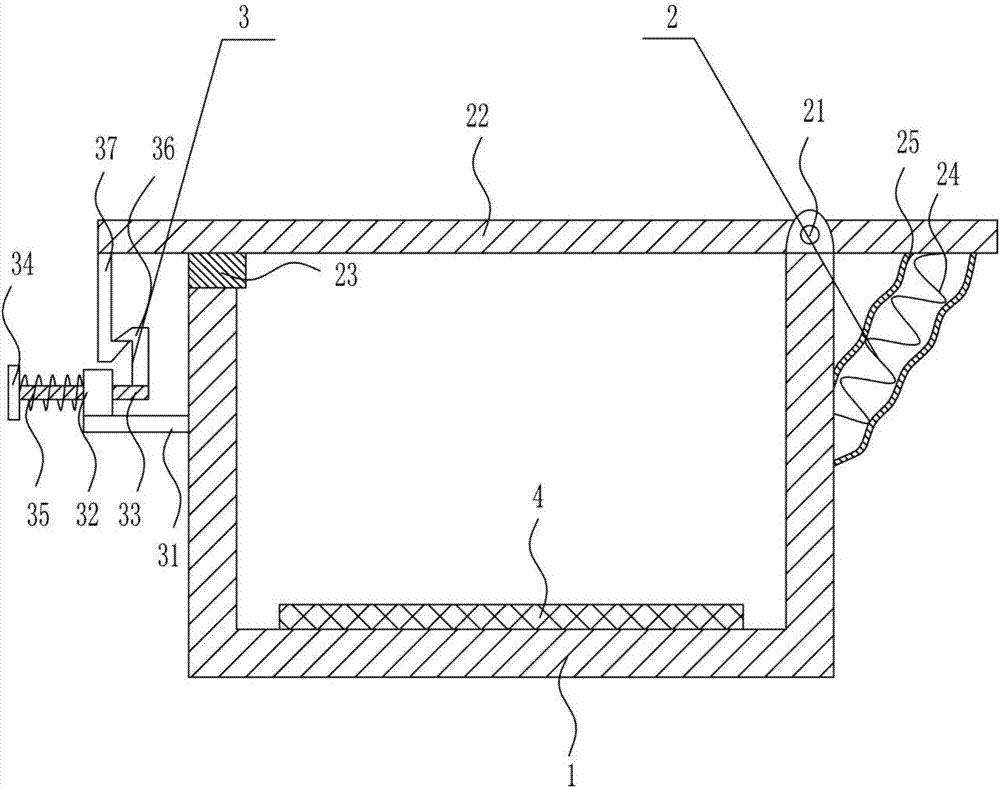

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
附图中的标记为：1-收纳盒，2-开闭机构，21-摆动座，22-盖板，23-橡胶垫，24-第一弹簧，25-保护套，3-锁紧机构，31-第一支杆，32-滑套，33-滑杆，34-拉块，35-第二弹簧，36-第一卡杆，37-第二卡杆，4-网板，5-升降机构，51-滑轨，52-滑块，53-第三弹簧，54-通孔，55-拉线，56-L型杆，57-滑轮，6-漏斗，7-集水箱，8-凸起。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
实施例1
一种卫浴用香皂收纳盒，如图1-2所示，包括有收纳盒1、开闭机构2、锁紧机构3和网板4，收纳盒1顶部安装有开闭机构2，收纳盒1的左侧安装有锁紧机构3，收纳盒1内底壁设有网板4。
实施例2
一种卫浴用香皂收纳盒，如图1-2所示，包括有收纳盒1、开闭机构2、锁紧机构3和网板4，收纳盒1顶部安装有开闭机构2，收纳盒1的左侧安装有锁紧机构3，收纳盒1内底壁设有网板4。
开闭机构2包括有摆动座21、盖板22、橡胶垫23、第一弹簧24和保护套25，收纳盒1顶部的右侧设有摆动座21，摆动座21上设有与收纳盒1相配合的盖板22，收纳盒1顶部的左侧设有橡胶垫23，收纳盒1的右侧与盖板22底部的右侧之间连接有第一弹簧24，收纳盒1的右侧与盖板22底部的右侧之间设有保护套25，第一弹簧24位于保护套25内。
实施例3
一种卫浴用香皂收纳盒，如图1-2所示，包括有收纳盒1、开闭机构2、锁紧机构3和网板4，收纳盒1顶部安装有开闭机构2，收纳盒1的左侧安装有锁紧机构3，收纳盒1内底壁设有网板4。
开闭机构2包括有摆动座21、盖板22、橡胶垫23、第一弹簧24和保护套25，收纳盒1顶部的右侧设有摆动座21，摆动座21上设有与收纳盒1相配合的盖板22，收纳盒1顶部的左侧设有橡胶垫23，收纳盒1的右侧与盖板22底部的右侧之间连接有第一弹簧24，收纳盒1的右侧与盖板22底部的右侧之间设有保护套25，第一弹簧24位于保护套25内。
锁紧机构3包括有第一支杆31、滑套32、滑杆33、拉块34、第二弹簧35、第一卡杆36和第二卡杆37，收纳盒1左侧中部水平连接有第一支杆31，第一支杆31顶部的左侧设有滑套32，滑套32内设有滑杆33，滑杆33的左侧设有拉块34，拉块34与滑套32之间连接有第二弹簧35，滑杆33穿过第二弹簧35，滑杆33顶部的右侧设有第一卡杆36，盖板22底部的左侧设有与第一卡杆36配合的第二卡杆37。
实施例4
一种卫浴用香皂收纳盒，如图1-2所示，包括有收纳盒1、开闭机构2、锁紧机构3和网板4，收纳盒1顶部安装有开闭机构2，收纳盒1的左侧安装有锁紧机构3，收纳盒1内底壁设有网板4。
开闭机构2包括有摆动座21、盖板22、橡胶垫23、第一弹簧24和保护套25，收纳盒1顶部的右侧设有摆动座21，摆动座21上设有与收纳盒1相配合的盖板22，收纳盒1顶部的左侧设有橡胶垫23，收纳盒1的右侧与盖板22底部的右侧之间连接有第一弹簧24，收纳盒1的右侧与盖板22底部的右侧之间设有保护套25，第一弹簧24位于保护套25内。
锁紧机构3包括有第一支杆31、滑套32、滑杆33、拉块34、第二弹簧35、第一卡杆36和第二卡杆37，收纳盒1左侧中部水平连接有第一支杆31，第一支杆31顶部的左侧设有滑套32，滑套32内设有滑杆33，滑杆33的左侧设有拉块34，拉块34与滑套32之间连接有第二弹簧35，滑杆33穿过第二弹簧35，滑杆33顶部的右侧设有第一卡杆36，盖板22底部的左侧设有与第一卡杆36配合的第二卡杆37。
还包括有升降机构5，升降机构5包括有滑轨51、滑块52、第三弹簧53、拉线55、L型杆56和滑轮57，收纳盒1的内左右侧壁对称设有滑轨51，滑轨51上滑动式设有滑块52，网板4连接在左右侧的滑块52之间，滑块52与收纳盒1的内底壁之间连接有第三弹簧53，收纳盒1的右侧底部开有通孔54，通孔54内设有拉线55，拉线55的一端连接在盖板22底部，右侧的滑轨51底部设有L型杆56，L型杆56的另一设有滑轮57，拉线55的另一端绕过滑轮57并连接在右侧的滑块52上。
还包括有漏斗6和集水箱7，收纳盒1的内底壁设有集水箱7，集水箱7的顶部设有漏斗6。
还包括有凸起8，网板4的顶部均匀设有多个凸起8。
工作原理：需要将香皂收纳时，操作者握住收纳盒1，控制锁紧机构3不再锁紧开闭机构2，通过开闭机构2将收纳盒1打开，将香皂放置在收纳盒1内的网板4上后，将开闭机构2复位，同时通过锁紧机构3将其锁紧后即可完成对香皂的收纳。
因为开闭机构2包括有摆动座21、盖板22、橡胶垫23、第一弹簧24和保护套25，收纳盒1顶部的右侧设有摆动座21，摆动座21上设有与收纳盒1相配合的盖板22，收纳盒1顶部的左侧设有橡胶垫23，收纳盒1的右侧与盖板22底部的右侧之间连接有第一弹簧24，收纳盒1的右侧与盖板22底部的右侧之间设有保护套25，第一弹簧24位于保护套25内。操作者通过锁紧机构3不再对盖板22进行固定，顺时针拉动盖板22，使其完全不盖住收纳盒1，此时第一弹簧24压缩，将香皂放置在收纳盒1中，松开盖板22，在第一弹簧24的作用下带动盖板22复位，如此即可关闭将收纳盒1，同时橡胶垫23能够对关闭盖板22时有一定的缓冲作用，防止其受到冲击力较大而损坏，保护套25能够保护第一弹簧24不会受外界环境影响，提高本发明的使用效果。
因为锁紧机构3包括有第一支杆31、滑套32、滑杆33、拉块34、第二弹簧35、第一卡杆36和第二卡杆37，收纳盒1左侧中部水平连接有第一支杆31，第一支杆31顶部的左侧设有滑套32，滑套32内设有滑杆33，滑杆33的左侧设有拉块34，拉块34与滑套32之间连接有第二弹簧35，滑杆33穿过第二弹簧35，滑杆33顶部的右侧设有第一卡杆36，盖板22底部的左侧设有与第一卡杆36配合的第二卡杆37。操作者向右推动拉块34，拉块34通过滑杆33带动第一卡杆36向右移动，第一卡杆36向右移动至不再扣住第二卡杆37，如此即可将盖板22打开，此时第二弹簧35压缩，当盖板22复位时带动第二卡杆37复位，松开拉块34，在第二弹簧35的作用下通过滑杆33带动第一卡杆36向左移动，第一卡杆36向左移动再次扣住第二卡杆37，如此即可将盖板22再次锁紧，完成对香皂的收纳。
因为还包括有升降机构5，升降机构5包括有滑轨51、滑块52、第三弹簧53、通孔54、拉线55、L型杆56和滑轮57，收纳盒1的内左右侧壁对称设有滑轨51，滑轨51上滑动式设有滑块52，网板4连接在左右侧的滑块52之间，滑块52与收纳盒1的内底壁之间连接有第三弹簧53，收纳盒1的右侧底部开有通孔54，通孔54内设有拉线55，拉线55的一端连接在盖板22底部，右侧的滑轨51底部设有L型杆56，L型杆56的另一设有滑轮57，拉线55的另一端绕过滑轮57并连接在右侧的滑块52上。打开盖板22的过程中，拉线55不再拉动滑块52，在第三弹簧53的作用下带动滑块52沿着滑轨51向上移动，滑块52向上移动带动网板4向上移动，此时即可将香皂放置在网板4上，关闭盖板22时，盖板22通过拉线55拉动滑块52沿着滑轨51向下移动，滑块52向下移动即可带动放置有香皂的网板4向下移动，如此在盖板22开闭时完成对香皂的收纳，提高本发明的使用效果。
因为还包括有漏斗6和集水箱7，收纳盒1的内底壁设有集水箱7，集水箱7的顶部设有漏斗6。漏斗6能够对进入收纳盒1中的水渍进行导向，并最终流入到集水箱7中，如此即可保持香皂不会接触到水渍使其使用效果降低。
因为还包括有凸起8，网板4的顶部均匀设有多个凸起8。凸起8能够防止香皂粘附在网板4表面，使得取用香皂时更加便利。
以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
