技术领域
本发明涉及生物检测领域，具体为一种酿酒期间无损取样检测设备。
背景技术
酿酒是利用微生物发酵生产含一定浓度酒精饮料的过程，而微生物发酵的进行受到温度、压力等的影响，随时的观察检测有利于酿酒更好的进行；
但现阶段在观测酿酒的进程中，一般都是直接掀开盖子观察，如此会使酿酒的环境与外界空间直接连通，对接下来的发酵造成一定的影响，不利于提高酒的品质。
发明内容
本发明要解决的技术问题是提供一种酿酒期间无损取样检测设备，克服观察检测不便等问题，从而检测的顺利进行。
本发明是通过以下技术方案来实现的。
本发明的一种酿酒期间无损取样检测设备，包括发酵箱，所述发酵箱内设有发酵腔，所述发酵腔内设有混合发酵腔内发酵物的搅拌机构，所述发酵腔左端壁内设有可完成无损取样检测的取样机构，所述取样机构包括移动腔，所述移动腔右端壁内设有右端延伸至所述发酵腔内的取样管，所述取样管下端固定有过滤网，所述移动腔内滑动连接有移动板以及连接所述移动板与所述移动腔左端壁的移动弹簧，所述移动腔上端壁内设有输出取样液的流出管道，所述移动腔右端壁内设有截断所述取样管与所述流出管道的L型腔，所述L型腔内滑动连接有两块可分别截断所述流出管道与所述L型腔的截断块，所述L型腔内还设有可使所述截断块复位的伸缩弹簧，所述截断块内设有贯穿所述截断块的贯通孔，所述移动腔下端壁内设有传动腔，所述传动腔上下端壁间转动连接有传动轴，所述传动轴上端固定连接有摩擦轮以及卷绳轮，所述卷绳轮内设有开口向上的从动槽，所述从动槽内滑动连接有上端位于所述传动腔内的梯形块以及可使所述梯形块复位的从动弹簧，所述传动腔内还设有内壁与所述梯形块斜面接触的升降环板以及连接所述升降环板与所述传动腔上端壁的两个升降弹簧，所述传动腔右端壁内设有开口向左的推动槽，所述推动槽内滑动连接有推动板以及连接所述推动板与所述推动槽右端壁的推动弹簧，所述推动板右端固定有右端贯穿所述推动槽右端壁与所述传动腔上端壁且与所述升降环板固定连接的麻绳，所述推动板左侧设有摩擦板且所述摩擦板内设有两个连通是推动槽的滑动槽，所述滑动槽内滑动连接有滑动块且后侧所述滑动块与所述推动槽后端壁通过拉伸弹簧固定连接，前侧所述滑动块前端固定有前端贯穿所述推动槽前端壁与所述L型腔下端壁且与下侧所述截断块固定连接的锁链，所述移动板左端固定有左端贯穿所述移动腔左端壁与所述传动腔左端壁且缠绕在所述卷绳轮上的绳索，所述发酵腔下端壁内设有实现传动的从动机构，所述移动腔左端壁内设有可对取样液进行收集的收集机构。
进一步地，所述搅拌机构包括位于所述发酵腔上端壁内的驱动腔，所述驱动腔上端壁转动连接有搅拌电机，所述搅拌电机下端动力连接有下端位于所述发酵腔内的搅拌轴，所述搅拌轴上端固定连接有第一皮带轮，所述搅拌轴下端固定连接有十二片搅拌棒，所述发酵腔右端壁内以及所述发酵腔下端壁内均设有连通外界空间与所述发酵腔的贯通管道，所述贯通管道内设有电磁开关。
进一步地，所述从动机构包括开口向左的从动腔，所述从动腔下端壁转动连接有上端贯穿所述从动腔上端壁与所述驱动腔下端壁且位于所述驱动腔内的从动轴，所述从动轴上下两端均固定有第二皮带轮且上侧所述第二皮带轮与所述第一皮带轮通过第一皮带实行传动，所述从动腔下端壁还转动连接有上端位于所述发酵腔内的滚动轴，所述滚动轴下端固定连接有两个第三皮带轮，上侧所述第三皮带轮与下侧所述第二皮带轮之间通过第二皮带实现传动，所述滚动轴上端固定有可去除堵塞所述取样管的旋转杆，所述传动轴下端还固定连接有第四皮带轮且所述第四皮带轮与下侧所述第三皮带轮之间通过第三皮带实现传动。
进一步地，所述收集机构包括检测器，所述移动腔右端壁内设有检测取样液的所述检测器，所述移动腔左端壁内设有开口向前的推动腔且所述流出管道左端延伸至所述推动腔内，所述发酵箱左端面固定有可显示所述检测器检测数值的显示屏，所述推动腔内滑动连接有试管架，所述推动腔后端壁固定有前端与所述试管架接触的压缩弹簧，所述推动腔下端壁内固定有与所述试管架相吸的第一电磁铁，所述试管架内设有四个试管，所述推动腔上端壁内设有两个相互连通的弹簧腔且后侧所述弹簧腔下端壁连通所述推动腔，前侧所述弹簧腔后端壁连通后侧所述弹簧腔，所述弹簧腔一侧端壁固定有第二电磁铁且所述弹簧腔内滑动连接有磁铁板，所述磁铁板与所述第二电磁铁之间通过复位弹簧连接，前侧所述弹簧腔内用于防止封闭所述试管的塞子，后侧所述弹簧腔右端壁内还设有开口向后的伸缩腔，所述伸缩腔内设有前端位于后侧所述弹簧腔内的梯形杆以及可使所述梯形杆复位的连接弹簧。
进一步地，所述升降弹簧的弹力大于所述推动弹簧的弹力，所述摩擦轮与所述摩擦板之间的摩擦力大于所述拉伸弹簧的弹力，所述拉伸弹簧的弹力大于所述伸缩弹簧的弹力。
本发明的有益效果：该装置结构简单，操作便捷，通过机械的传动，在密闭且不影响发酵的正常进行的情况下，完成对发酵物的正常检测取样，有利于时刻了解发酵的进程，从而提高发酵的质量。
附图说明
为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

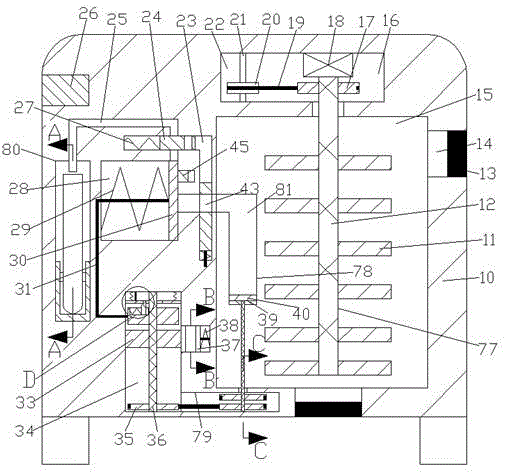

图1是本发明实施例的结构示意图；
图2是本发明实施例图1中A-A结构示意图；
图3是本发明实施例图1中B-B结构示意图；
图4是本发明实施例图1中C-C结构示意图；
图5是本发明实施例图1中D处结构放大示意图。
具体实施方式
下面结合图1-4对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
结合附图1-4所述的一种酿酒期间无损取样检测设备，包括发酵箱10，所述发酵箱10内设有发酵腔15，所述发酵腔15内设有混合发酵腔15内发酵物的搅拌机构77，所述发酵腔15左端壁内设有可完成无损取样检测的取样机构78，所述取样机构78包括移动腔28，所述移动腔28右端壁内设有右端延伸至所述发酵腔15内的取样管81，所述取样管81下端固定有过滤网40，所述移动腔28内滑动连接有移动板30以及连接所述移动板30与所述移动腔28左端壁的移动弹簧29，所述移动腔28上端壁内设有输出取样液的流出管道25，所述移动腔28右端壁内设有截断所述取样管81与所述流出管道25的L型腔23，所述L型腔23内滑动连接有两块可分别截断所述流出管道25与所述L型腔23的截断块24，所述L型腔23内还设有可使所述截断块24复位的伸缩弹簧27，所述截断块24内设有贯穿所述截断块24的贯通孔43，所述移动腔28下端壁内设有传动腔34，所述传动腔34上下端壁间转动连接有传动轴36，所述传动轴36上端固定连接有摩擦轮33以及卷绳轮71，所述卷绳轮71内设有开口向上的从动槽70，所述从动槽70内滑动连接有上端位于所述传动腔34内的梯形块69以及可使所述梯形块69复位的从动弹簧72，所述传动腔34内还设有内壁与所述梯形块69斜面接触的升降环板73以及连接所述升降环板73与所述传动腔34上端壁的两个升降弹簧74，所述传动腔34右端壁内设有开口向左的推动槽62，所述推动槽62内滑动连接有推动板37以及连接所述推动板37与所述推动槽62右端壁的推动弹簧38，所述推动板37右端固定有右端贯穿所述推动槽62右端壁与所述传动腔34上端壁且与所述升降环板73固定连接的麻绳75，所述推动板37左侧设有摩擦板60且所述摩擦板60内设有两个连通是推动槽62的滑动槽61，所述滑动槽61内滑动连接有滑动块59且后侧所述滑动块59与所述推动槽62后端壁通过拉伸弹簧58固定连接，前侧所述滑动块59前端固定有前端贯穿所述推动槽62前端壁与所述L型腔23下端壁且与下侧所述截断块24固定连接的锁链63，所述移动板30左端固定有左端贯穿所述移动腔28左端壁与所述传动腔34左端壁且缠绕在所述卷绳轮71上的绳索31，所述发酵腔15下端壁内设有实现传动的从动机构79，所述移动腔28左端壁内设有可对取样液进行收集的收集机构80。
有益地，所述搅拌机构77包括位于所述发酵腔15上端壁内的驱动腔16，所述驱动腔16上端壁转动连接有搅拌电机18，所述搅拌电机18下端动力连接有下端位于所述发酵腔15内的搅拌轴12，所述搅拌轴12上端固定连接有第一皮带轮17，所述搅拌轴12下端固定连接有十二片搅拌棒11，所述发酵腔15右端壁内以及所述发酵腔15下端壁内均设有连通外界空间与所述发酵腔15的贯通管道14，所述贯通管道14内设有电磁开关13。
有益地，所述从动机构79包括开口向左的从动腔64，所述从动腔64下端壁转动连接有上端贯穿所述从动腔64上端壁与所述驱动腔16下端壁且位于所述驱动腔16内的从动轴21，所述从动轴21上下两端均固定有第二皮带轮20且上侧所述第二皮带轮20与所述第一皮带轮17通过第一皮带19实行传动，所述从动腔64下端壁还转动连接有上端位于所述发酵腔15内的滚动轴67，所述滚动轴67下端固定连接有两个第三皮带轮66，上侧所述第三皮带轮66与下侧所述第二皮带轮20之间通过第二皮带65实现传动，所述滚动轴67上端固定有可去除堵塞所述取样管81的旋转杆39，所述传动轴36下端还固定连接有第四皮带轮35且所述第四皮带轮35与下侧所述第三皮带轮66之间通过第三皮带68实现传动。
有益地，所述收集机构80包括检测器45，所述移动腔28右端壁内设有检测取样液的所述检测器45，所述移动腔28左端壁内设有开口向前的推动腔47且所述流出管道25左端延伸至所述推动腔47内，所述发酵箱10左端面固定有可显示所述检测器45检测数值的显示屏26，所述推动腔47内滑动连接有试管架49，所述推动腔47后端壁固定有前端与所述试管架49接触的压缩弹簧48，所述推动腔47下端壁内固定有与所述试管架49相吸的第一电磁铁50，所述试管架49内设有四个试管46，所述推动腔47上端壁内设有两个相互连通的弹簧腔55且后侧所述弹簧腔55下端壁连通所述推动腔47，前侧所述弹簧腔55后端壁连通后侧所述弹簧腔55，所述弹簧腔55一侧端壁固定有第二电磁铁54且所述弹簧腔55内滑动连接有磁铁板56，所述磁铁板56与所述第二电磁铁54之间通过复位弹簧57连接，前侧所述弹簧腔55内用于防止封闭所述试管46的塞子，后侧所述弹簧腔55右端壁内还设有开口向后的伸缩腔52，所述伸缩腔52内设有前端位于后侧所述弹簧腔55内的梯形杆51以及可使所述梯形杆51复位的连接弹簧53。
有益地，所述升降弹簧74的弹力大于所述推动弹簧38的弹力，所述摩擦轮33与所述摩擦板60之间的摩擦力大于所述拉伸弹簧58的弹力，所述拉伸弹簧58的弹力大于所述伸缩弹簧27的弹力。
初始状态时，所述推动弹簧38、所述压缩弹簧48、下侧所述伸缩弹簧27处于被压缩的状态，上侧所述伸缩弹簧27处于被拉伸的状态，下侧所述贯通孔43连通所述取样管81，上侧所述贯通孔43没有连通所述流出管道25。
打开右侧电磁开关13，向发酵腔15内加入发酵物，然后关闭电磁开关13，开始发酵；
当需要检测发酵期间的产物状态时，搅拌电机18工作带动搅拌轴12转动，从而带动第一皮带轮17与搅拌棒11转动，搅拌棒11的转动搅拌发酵腔15内的发酵物，而第一皮带轮17的转动通过第一皮带19的传动带动上侧第二皮带轮20与从动轴21转动，从而带动下侧第二皮带轮20转动，通过第二皮带65的传动带动上侧第三皮带轮66转动，从而带动滚动轴67转动，滚动轴67的转动带动旋转杆39转动，从而放松发酵物堵塞过滤网40，而滚动轴67转动时带动下侧第三皮带轮66转动，通过第三皮带68的传动带动第四皮带轮35转动，从而带动传动轴36转动，传动轴36的转动带动摩擦轮33与卷绳轮71转动；
卷绳轮71的转动卷紧绳索31，从而带动移动板30向左运动且压缩移动弹簧29，从而通过取样管81抽取发酵腔15内的发酵产物，检测器45检测抽取的发酵产物结果在显示屏26内显示，而卷绳轮71转动的时候梯形块69收到离心力的作用运力传动轴36，从而使升降环板73向上运动且从动弹簧72被压缩，升降环板73向上运动压缩升降弹簧74且放松麻绳75，从而使推动弹簧38复位带动推动板37向左运动，从而使摩擦板60与摩擦轮33接触，此时摩擦轮33的转动可带动摩擦板60向后运动，此时摩擦板60没有向后运动；
检测完成后，搅拌电机18工作带动搅拌轴12反转，通过从动机构79的传动使传动轴36反转，从而使摩擦轮33与卷绳轮71反转，摩擦轮33的反转使摩擦板60向前运动，从而使拉伸弹簧58被拉伸而锁链63被放松，锁链63放松使伸缩弹簧27复位，从而使右侧的伸缩弹簧27上升而左侧的伸缩弹簧27向左运动，从而使右侧的贯通孔43不再连通取样管81而上侧的贯通孔43连通流出管道25,卷绳轮71的反转放松绳索31,移动弹簧29复位带动移动板30向右运动，从而使移动板30右侧的取样液通过流出管道25进入到试管46内被收集；
收集完取样液后，第一电磁铁50停止工作，压缩弹簧48向前运动带动试管架49向前运动，使空的试管46位于流出管道25下侧，然后第一电磁铁50再次工作与试管架49相吸，此时装满取样液的试管46位于后侧弹簧腔55下侧，后侧的第二电磁铁54工作与后侧的磁铁板56相斥，从而使后侧的磁铁板56向下运动，从而使塞子向下运动封闭试管46，期间梯形杆51在塞子的作用下向右运动，当塞子与梯形杆51分离时在连接弹簧53的作用下复位，然后后侧的第二电磁铁54工作与磁铁板56相吸，从而使后侧的磁铁板56复位，新的塞子在前侧的磁铁板56与前侧的第二电磁铁54配合下进入到后侧的弹簧腔55内，如此完成取样；
然后搅拌电机18停止工作，从而使传动轴36停止转动，从而使卷绳轮71停止转动，卷绳轮71在从动弹簧72的作用下复位，从而使升降环板73在升降弹簧74的作用下复位，从而拉伸麻绳75，从而使推动板37复位且压缩推动弹簧38，从而使摩擦板60与摩擦轮33失去接触，从而使拉伸弹簧58复位带动摩擦板60向后运动，从而拉紧锁链63，从而使右侧的截断块24下降而左侧的截断块24向右运动，从而使右侧的伸缩弹簧27被压缩而左侧的伸缩弹簧27被拉伸，从而使上侧的贯通孔43不再连通流出管道25，右侧的贯通孔43连通取样管81。
上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此领域技术的人士能够了解本发明内容并加以实施，并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。
