技术领域
本发明涉及一种裁剪器，尤其涉及一种医疗带刺草本裁剪器。
背景技术
近些年来，中医愈发成为一种很受欢迎的治病养生的方法，通过使用一些纯天然的草本药物起到医疗效果，因此人们需要采集并裁剪一些带刺的医疗草本植物，目前一般是用普通的剪刀剪断带刺的植物的根茎，这样带刺的植物倒下来很容易刺伤手，且减完根茎后去拿植物，也很容易伤到手，除此之外，裁剪过程中草本植物会掉落叶片，叶片收集起来比较困难麻烦，因此又增加了人们的工作负担。
发明内容
为了克服传统裁剪带刺草本方法中存在的容易刺伤手且不便于收集掉落的叶片的缺点，技术问题：提供一种能够保护人们的手不被刺伤、且能够更方便的收集掉落的叶片的医疗带刺草本裁剪器。
本发明的技术方案是：一种医疗带刺草本裁剪器，包括有伸缩杆、夹杆、夹刀、滑块、第一连接杆、导杆、第二连接杆、把手、第三连接杆、弹片、导套、第一弹簧、夹条、滑轨和第四连接杆，滑轨的右侧中部连接有第四连接杆，第四连接杆的后侧左部转动式连接有两个夹刀，两个夹刀的右端均连接有第二连接杆，上下两方的第二连接杆之间连接有弹片，第二连接杆的右端连接有把手，上下两方的把手左端均转动式连接有第三连接杆，上下两方的第三连接杆转动式连接，滑轨上滑动式连接有两个滑块，两个滑块前侧均转动式连接有第一连接杆，上下两方的第一连接杆转动式连接，且上下两方的第一连接杆的连接处转动式连接有导杆，第四连接杆的前侧右部连接有导套，导杆上滑动式穿过导套，导杆的右端与上下两方的第三连接杆的连接处转动时连接，上下两个滑块的后侧均连接有夹杆，上下两方的夹杆内侧左右两部均设有伸缩杆和第一弹簧，伸缩杆穿过第一弹簧，伸缩杆的活动部分和第一弹簧的内端均连接有夹条，夹条位于夹刀前侧。
作为优选，还包括有护网、固定杆、推块、第二弹簧和插杆，上下两方的第二连接杆上均开有第二凹槽和第一凹槽，第二凹槽位于第一凹槽右方且二者相通，第一凹槽内设有护网，护网的内侧开有第一通孔和第二通孔，第二通孔位于第一通孔内，第一凹槽后侧设有固定杆，固定杆位于第二通孔内，第二凹槽内右壁连接有第二弹簧，第二弹簧左端连接有推块，推块左侧连接有插杆，护网的右侧开有第三凹槽，插杆穿过第二凹槽，插杆的左端位于第三凹槽内。
作为优选，还包括有手环和扫杆，上下两方的把手左部均转动式连接有扫杆，扫杆穿过第一通孔，扫杆右部相交，上下两方的扫杆右端均连接有手环，手环位于把手前侧。
当人们需裁剪带刺草本时，首先人们可以将草本植物放在上下两方的夹刀之间，再用右手握住上下两方的把手通过上下两方的第二连接杆带动上下两方的夹刀相向运动合拢，把带刺的草本植物的根茎剪断，弹片随之被压缩，上下两方的第三连接杆随之通过导杆带动上下两方的第一连接杆向内侧移动，从而带动上下两侧的滑块相向移动，进而带动夹杆相向移动，夹杆通过伸缩杆带动夹条相向移动，夹条将根茎夹住，第一弹簧随之被压缩，在第一弹簧的作用下，夹条能够牢牢夹紧根茎；剪断之后，人们松开上下两方的把手，在弹片的作用下，上下两方的第二连接杆带动上下两方的把手相离运动复位，从而带动上下两方的夹刀相离运动复位，把手通过第三连接杆带动导杆向左移动，从而通过第一连接杆带动上下两个滑块相离移动，进而带动上下夹杆相离移动，夹杆通过伸缩杆带动夹条相离移动，第一弹簧复位，夹条不再夹紧根茎，如需继续裁剪草本，重复以上步骤即可，如此能够防止带刺草本植物在剪断时将手刺伤。
在人们裁剪草本植物之前，人们可以通过用手向右推动推块带动插杆向右移动，第二弹簧随之被压缩，此时人们可以将护网插入第一凹槽内，使得固定杆位于第二通孔内，接着松开推块，第二弹簧随之推块带动插杆向左移动复位，使得插杆左部重新卡在第三凹槽内，达到将护网固定的效果，然后人们可以开始裁剪草本，如此可以将护网安装好，防止裁剪过程中草本植物倒下来刺伤手，起到保护手的作用，裁剪完毕后，人们可以通过用手向右推动推块带动插杆向右移动，第二弹簧随之被压缩，使得插杆左部不再卡在第三凹槽内，此时人们可以将护网从第一凹槽内取出，使得固定杆脱离第二通孔，取出护网后，人们可以松开推块，第二弹簧随之推块带动插杆向左移动复位，如此可以防止人们在裁剪带刺草本植物时受伤。
在裁剪草本植物的过程中，难免会有叶片掉落，当人们用右手握紧上下两方的把手来带动上下两方的夹刀夹住植物的根茎时，人们可以通过用左手使得上下两方的手环相向运动带动上下两方的扫杆相向运动夹住植物的叶片部位，如此可以很方便的将叶片收集起来，收集完毕后，人们可以通过用左手使得上下两方的手环相离运动带动上下两方的扫杆相离运动，使得植物不再被夹住即可。
有益效果为：本发明通过人们用右手握住上下两方的把手带动上下两方的夹刀相向运动将草本植物的根茎剪断，上下两方的夹条随之合拢夹住剪断的根茎，如此可以避免人们用手去拿根茎被刺伤；通过人们将护网安装在第一凹槽内，防止裁剪好的植物倒下来刺伤人们的手，起到保护作用；通过人们用左手使得上下两方的手环合拢带动上下两方的扫杆合拢，将植物的叶片部位夹住，方便人们将即将要掉落的叶片收集起来。
附图说明

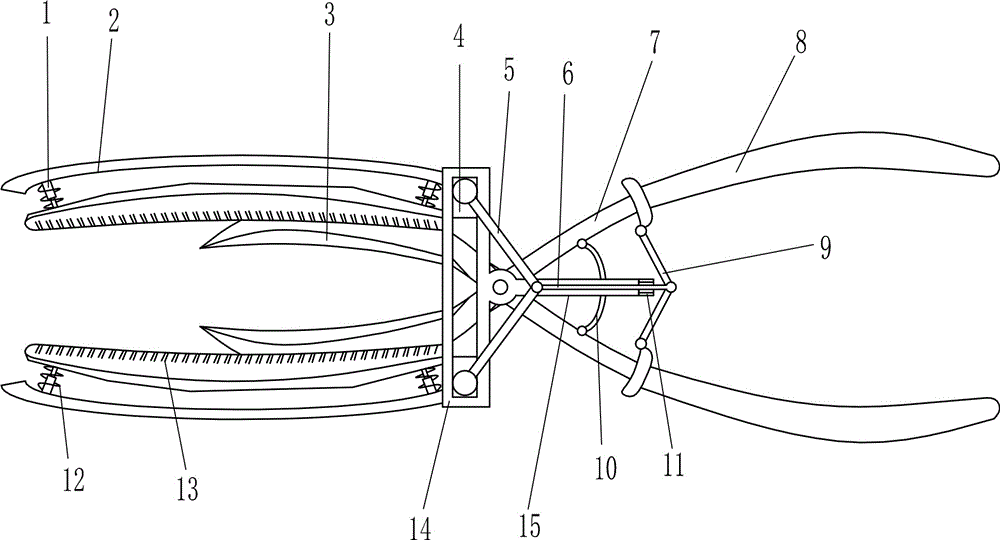

图1为本发明的第一种主视结构示意图。
图2为本发明的第二种主视结构示意图。
图3为本发明A的部分放大结构示意图。
附图标记说明：1伸缩杆，2夹杆，3夹刀，4滑块，5第一连接杆，6导杆，7第二连接杆，8把手，9第三连接杆，10弹片，11导套，12第一弹簧，13夹条，14滑轨，15第四连接杆，16护网，17第一通孔，18第一凹槽，19固定杆，20推块，21第二凹槽，22第二通孔，23第二弹簧，24插杆，25第三凹槽，26手环，27扫杆。
具体实施方式
下面结合附图对本发明进行具体描述。
实施例1
一种医疗带刺草本裁剪器，如图1-3所示，包括有伸缩杆1、夹杆2、夹刀3、滑块4、第一连接杆5、导杆6、第二连接杆7、把手8、第三连接杆9、弹片10、导套11、第一弹簧12、夹条13、滑轨14和第四连接杆15，滑轨14的右侧中部连接有第四连接杆15，第四连接杆15的后侧左部转动式连接有两个夹刀3，两个夹刀3的右端均连接有第二连接杆7，上下两方的第二连接杆7之间连接有弹片10，第二连接杆7的右端连接有把手8，上下两方的把手8左端均转动式连接有第三连接杆9，上下两方的第三连接杆9转动式连接，滑轨14上滑动式连接有两个滑块4，两个滑块4前侧均转动式连接有第一连接杆5，上下两方的第一连接杆5转动式连接，且上下两方的第一连接杆5的连接处转动式连接有导杆6，第四连接杆15的前侧右部连接有导套11，导杆6上滑动式穿过导套11，导杆6的右端与上下两方的第三连接杆9的连接处转动时连接，上下两个滑块4的后侧均连接有夹杆2，上下两方的夹杆2内侧左右两部均设有伸缩杆1和第一弹簧12，伸缩杆1穿过第一弹簧12，伸缩杆1的活动部分和第一弹簧12的内端均连接有夹条13，夹条13位于夹刀3前侧。
实施例2
一种医疗带刺草本裁剪器，如图1-3所示，包括有伸缩杆1、夹杆2、夹刀3、滑块4、第一连接杆5、导杆6、第二连接杆7、把手8、第三连接杆9、弹片10、导套11、第一弹簧12、夹条13、滑轨14和第四连接杆15，滑轨14的右侧中部连接有第四连接杆15，第四连接杆15的后侧左部转动式连接有两个夹刀3，两个夹刀3的右端均连接有第二连接杆7，上下两方的第二连接杆7之间连接有弹片10，第二连接杆7的右端连接有把手8，上下两方的把手8左端均转动式连接有第三连接杆9，上下两方的第三连接杆9转动式连接，滑轨14上滑动式连接有两个滑块4，两个滑块4前侧均转动式连接有第一连接杆5，上下两方的第一连接杆5转动式连接，且上下两方的第一连接杆5的连接处转动式连接有导杆6，第四连接杆15的前侧右部连接有导套11，导杆6上滑动式穿过导套11，导杆6的右端与上下两方的第三连接杆9的连接处转动时连接，上下两个滑块4的后侧均连接有夹杆2，上下两方的夹杆2内侧左右两部均设有伸缩杆1和第一弹簧12，伸缩杆1穿过第一弹簧12，伸缩杆1的活动部分和第一弹簧12的内端均连接有夹条13，夹条13位于夹刀3前侧。
还包括有护网16、固定杆19、推块20、第二弹簧23和插杆24，上下两方的第二连接杆7上均开有第二凹槽21和第一凹槽18，第二凹槽21位于第一凹槽18右方且二者相通，第一凹槽18内设有护网16，护网16的内侧开有第一通孔17和第二通孔22，第二通孔22位于第一通孔17内，第一凹槽18后侧设有固定杆19，固定杆19位于第二通孔22内，第二凹槽21内右壁连接有第二弹簧23，第二弹簧23左端连接有推块20，推块20左侧连接有插杆24，护网16的右侧开有第三凹槽25，插杆24穿过第二凹槽21，插杆24的左端位于第三凹槽25内。
实施例3
一种医疗带刺草本裁剪器，如图1-3所示，包括有伸缩杆1、夹杆2、夹刀3、滑块4、第一连接杆5、导杆6、第二连接杆7、把手8、第三连接杆9、弹片10、导套11、第一弹簧12、夹条13、滑轨14和第四连接杆15，滑轨14的右侧中部连接有第四连接杆15，第四连接杆15的后侧左部转动式连接有两个夹刀3，两个夹刀3的右端均连接有第二连接杆7，上下两方的第二连接杆7之间连接有弹片10，第二连接杆7的右端连接有把手8，上下两方的把手8左端均转动式连接有第三连接杆9，上下两方的第三连接杆9转动式连接，滑轨14上滑动式连接有两个滑块4，两个滑块4前侧均转动式连接有第一连接杆5，上下两方的第一连接杆5转动式连接，且上下两方的第一连接杆5的连接处转动式连接有导杆6，第四连接杆15的前侧右部连接有导套11，导杆6上滑动式穿过导套11，导杆6的右端与上下两方的第三连接杆9的连接处转动时连接，上下两个滑块4的后侧均连接有夹杆2，上下两方的夹杆2内侧左右两部均设有伸缩杆1和第一弹簧12，伸缩杆1穿过第一弹簧12，伸缩杆1的活动部分和第一弹簧12的内端均连接有夹条13，夹条13位于夹刀3前侧。
还包括有护网16、固定杆19、推块20、第二弹簧23和插杆24，上下两方的第二连接杆7上均开有第二凹槽21和第一凹槽18，第二凹槽21位于第一凹槽18右方且二者相通，第一凹槽18内设有护网16，护网16的内侧开有第一通孔17和第二通孔22，第二通孔22位于第一通孔17内，第一凹槽18后侧设有固定杆19，固定杆19位于第二通孔22内，第二凹槽21内右壁连接有第二弹簧23，第二弹簧23左端连接有推块20，推块20左侧连接有插杆24，护网16的右侧开有第三凹槽25，插杆24穿过第二凹槽21，插杆24的左端位于第三凹槽25内。
还包括有手环26和扫杆27，上下两方的把手8左部均转动式连接有扫杆27，扫杆27穿过第一通孔17，扫杆27右部相交，上下两方的扫杆27右端均连接有手环26，手环26位于把手8前侧。
当人们需裁剪带刺草本时，首先人们可以将草本植物放在上下两方的夹刀3之间，再用右手握住上下两方的把手8通过上下两方的第二连接杆7带动上下两方的夹刀3相向运动合拢，把带刺的草本植物的根茎剪断，弹片10随之被压缩，上下两方的第三连接杆9随之通过导杆6带动上下两方的第一连接杆5向内侧移动，从而带动上下两侧的滑块4相向移动，进而带动夹杆2相向移动，夹杆2通过伸缩杆1带动夹条13相向移动，夹条13将根茎夹住，第一弹簧12随之被压缩，在第一弹簧12的作用下，夹条13能够牢牢夹紧根茎；剪断之后，人们松开上下两方的把手8，在弹片10的作用下，上下两方的第二连接杆7带动上下两方的把手8相离运动复位，从而带动上下两方的夹刀3相离运动复位，把手8通过第三连接杆9带动导杆6向左移动，从而通过第一连接杆5带动上下两个滑块4相离移动，进而带动上下夹杆2相离移动，夹杆2通过伸缩杆1带动夹条13相离移动，第一弹簧12复位，夹条13不再夹紧根茎，如需继续裁剪草本，重复以上步骤即可，如此能够防止带刺草本植物在剪断时将手刺伤。
在人们裁剪草本植物之前，人们可以通过用手向右推动推块20带动插杆24向右移动，第二弹簧23随之被压缩，此时人们可以将护网16插入第一凹槽18内，使得固定杆19位于第二通孔22内，接着松开推块20，第二弹簧23随之推块20带动插杆24向左移动复位，使得插杆24左部重新卡在第三凹槽25内，达到将护网16固定的效果，然后人们可以开始裁剪草本，如此可以将护网16安装好，防止裁剪过程中草本植物倒下来刺伤手，起到保护手的作用，裁剪完毕后，人们可以通过用手向右推动推块20带动插杆24向右移动，第二弹簧23随之被压缩，使得插杆24左部不再卡在第三凹槽25内，此时人们可以将护网16从第一凹槽18内取出，使得固定杆19脱离第二通孔22，取出护网16后，人们可以松开推块20，第二弹簧23随之推块20带动插杆24向左移动复位，如此可以防止人们在裁剪带刺草本植物时受伤。
在裁剪草本植物的过程中，难免会有叶片掉落，当人们用右手握紧上下两方的把手8来带动上下两方的夹刀3夹住植物的根茎时，人们可以通过用左手使得上下两方的手环26相向运动带动上下两方的扫杆27相向运动夹住植物的叶片部位，如此可以很方便的将叶片收集起来，收集完毕后，人们可以通过用左手使得上下两方的手环26相离运动带动上下两方的扫杆27相离运动，使得植物不再被夹住即可。
应理解，该实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。
