技术领域
本发明涉及摄像领域，尤其是涉及到一种稳定器装置。
背景技术
随着科学技术的进步，智能手机已经广泛地出现在我们的日常生活中，并且手机的像素越来越高，但使用手机拍照还有一定的局限性，如果采用手持拍照，则手持距离会限制拍照的范围，因此，自拍杆已成为人们普遍使用的一种拍照工具，而市面上，大多自拍杆采用弹簧线放在伸缩杆内，一端插入手机耳机插座内，一端连接控制板，并从板子上引出拍照快门键，现有技术由于自拍杆的距离限制及触发式拍照设计和固定摄像的稳定器械过于沉重较难随身携带，导致其难以实现远距离拍摄的操作功能。
发明内容
针对现有技术的不足，本发明是通过如下的技术方案来实现：稳定器装置，其结构包括弹力夹、连接架、多功能稳定装置、L型连接臂、外接电源线、手把外壳，所述L型连接臂底端采用电焊的方式固定连接于多功能稳定装置顶端外环面，所述L型连接臂顶端通过嵌入的方式安装在连接架底端，所述弹力夹背部采用电焊的方式固定连接于连接架正端面，所述多功能稳定装置底端通过嵌入的方式安装在手把外壳内部。
所述多功能稳定装置包括无线接收机构、定位固定机构、升高调节机构、点击触发机构、自动收线回复机构、三角稳定机构、封闭机构，所述手把外壳内部顶端安装有升高调节机构，所述无线接收机构共设有两个分别安装在手把外壳内部上方侧壁，所述点击触发机构设于升高调节机构正下方并且安装于两个无线接收机构的中间与其固定连接在一起，所述定位固定机构共设有两个分别安装在手把外壳内部上方侧壁且设于无线接收机构正下方，所述升高调节机构正下方依次安装有点击触发机构、自动收线回复机构、三角稳定机构、封闭机构，所述自动收线回复机构与三角稳定机构机械连接在一起，所述手把外壳底端安装有封闭机构且与其活动连接在一起。
作为本技术方案的进一步优化，所述无线接收机构包括内置第一电源线、端子固定架、信号输送端子、金属接收板，所述信号输送端子靠近金属接收板一端通过镶嵌的方式安装在手把外壳外表面中间靠上位置，所述信号输送端子靠近端子固定架一端采用电焊的方式固定连接于金属接收板远离端子固定架一端，所述内置第一电源线远离点击触发机构一端贯穿于端子固定架中间且采用电焊的方式固定连接于金属接收板远离信号输送端子一端。
作为本技术方案的进一步优化，所述定位固定机构包括锁紧球杆、定位条、滑动块、X轴限位块、顶出弹簧、弹簧固定板，所述滑动块共设有两个且相互靠近一端与手把外壳外表面贴合，所述锁紧球杆远离升高调节机构一端贯穿于定位条中间且采用电焊的方式固定连接于滑动块靠近手把外壳一端，所述X轴限位块共设有两个且分别通过嵌入的方式安装在手把外壳内表面在滑动块正下方位置，所述弹簧固定板首末端同时通过嵌入的方式安装在手把外壳内表面且与X轴限位块处于同一平面，所述顶出弹簧远离升高调节机构一端采用电焊的方式固定连接于弹簧固定板顶端。
作为本技术方案的进一步优化，所述升高调节机构包括制动把、固定导滑环、二级伸缩套杆、一级伸缩直杆、U型连接杆、横板，所述制动把底端面与手把外壳顶端贴合，所述固定导滑环外表面通过嵌入的方式安装在手把外壳顶端，所述一级伸缩直杆顶端通过嵌入的方式安装在二级伸缩套杆底端内部，所述二级伸缩套杆顶端贯穿于固定导滑环中间且采用电焊的方式固定连接于制动把底端，所述一级伸缩直杆底端采用电焊的方式固定连接于U型连接杆顶端，所述U型连接杆底端与自动收线回复机构顶端固定连接在一起。
作为本技术方案的进一步优化，所述点击触发机构包括内置第二电源线、固定片、限位角、导电金属片、按键外壳、弹力片定位架、回复弹力片，所述内置第二电源线底端采用电焊的方式固定连接于固定片顶端，所述固定片背部通过嵌入的方式安装在按键外壳正端面上方内部且采用电焊的方式固定连接于导电金属片正端面上方，所述导电金属片首尾两端通过嵌入的方式安装在按键外壳内部上下端，所述弹力片定位架设有两个且首端采用电焊的方式固定连接于回复弹力片外环面，所述弹力片定位架末端通过嵌入的方式安装在按键外壳内部，所述限位角共设有四个且分别安装在按键外壳四角。
作为本技术方案的进一步优化，所述自动收线回复机构包括第一定距拉线、固定横杆、扭簧复位接线轮、T字支撑板、第二定距拉线，所述扭簧复位接线轮左右端通过销钉与固定横杆首末端固定连接在一起，所述扭簧复位接线轮外环面通过第一定距拉线与U型连接杆底端固定连接在一起，所述扭簧复位接线轮外环面通过第二定距拉线与三角稳定机构固定连接在一起，所述T字支撑板左右两端采用电焊的方式固定连接于手把外壳内表面中间位置，所述T字支撑板顶端采用电焊的方式固定连接于固定横杆底端正中间位置。
作为本技术方案的进一步优化，所述三角稳定机构包括上限位导线块、复位弹簧、导滑杆、套环、活动连接支杆、三角支撑架、限位链条、连接锁块、活动调节脚，所述导滑杆贯穿于复位弹簧中间并且处于同一轴心，所述导滑杆远离套环一端采用电焊的方式固定连接于上限位导线块靠近套环一端，所述导滑杆底端贯穿于套环中间并且处于同一轴心，所述复位弹簧远离套环一端与上限位导线块靠近套环一端相贴合，所述复位弹簧远离上限位导线块一端与套环靠近上限位导线块一端相贴合，所述套环外环通过活动连接支杆与三角支撑架顶端机械连接在一起，所述三角支撑架底端通过连接锁块与活动调节脚首端机械连接在一起，所述限位链条通过销钉与三角支撑架中间位置固定连接在一起。
作为本技术方案的进一步优化，所述封闭机构包括缓冲垫板、硬质垫板、封板、螺纹环、固定导滑板，所述螺纹环内环面采用电焊的方式固定连接于封板外环面，所述封板通过螺纹环通过嵌入的方式安装在手把外壳底端，所述硬质垫板共设有两个且其底端通过镶嵌的方式安装在封板顶端，所述缓冲垫板共设有两个且其底端与硬质垫板顶端相黏合。
有益效果
本发明稳定器装置，将手机装夹在弹力夹上通过外接电源线插入手机耳机端口，通过内置第二电源线接入手机中的电流将其接入导电金属片中使其处于通电状态，一般状态下可手持手把外壳进行一般照片的拍摄，当进行特殊照片的拍摄需要通过L型连接臂上啦，带动制动把与手把外壳分离，制动把在向上伸展的同时拉动二级伸缩套杆与一级伸缩直杆通过其下端双级升高在调节高度，同时将封板通过螺纹环与手把外壳旋转卸除，当第一定距拉线在U型连接杆的拉动下令扭簧复位接线进行旋转同时松动第二定距拉线，在封板卸除后活动调节脚失去限位物与三角支撑架在复位弹簧持续压缩需哦产生的弹性作用力推动下向下运动脱离手把外壳，在伸出后伸展开，通过活动连接支杆使三角支撑架在限位链条的范围内最大限度的张开，通过三角形的固定原理将其立在底面，并将活动调节脚向四周伸展，若出现风力较大等可能使拍摄器材偏斜或倒地时，可通过在连接锁块的各个柄处放置重物已达到稳定作用，且在远处操作时可通过手控端发射信号经由信号输送端子接收并传导控制。
基于现有技术而言，本发明主要利用无线接收机构与点击触发机构的相互配合实现远距离操作，而利用升高调节机构与三角稳定机构实现稳定固定作用，且轻便易携带，能够实现手持与定向拍摄的功能，从而实现远距离拍摄的操作功能。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

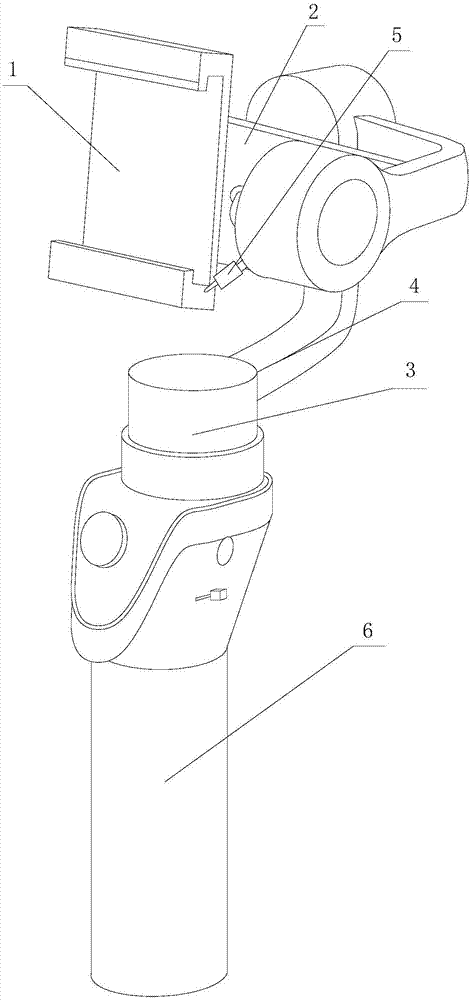

图1为本发明稳定器装置的结构示意图。
图2为本发明稳定器装置的内部结构示意图。
图3为本发明稳定器装置的内部详细结构示意图。
图4为本发明稳定器装置的内部详细结构示意图。
图5为本发明稳定器装置的内部三角稳定机构运动状态内部详细结构示意图。
图6为图5的局部放大结构示意图。
图中：弹力夹-1、连接架-2、多功能稳定装置-3、L型连接臂-4、外接电源线-5、手把外壳-6、无线接收机构-31、定位固定机构-32、升高调节机构-33、点击触发机构-34、自动收线回复机构-35、三角稳定机构-36、封闭机构-37、内置第一电源线-311、端子固定架-312、信号输送端子-313、金属接收板-314、锁紧球杆-321、定位条-322、滑动块-323、X轴限位块-324、顶出弹簧-325、弹簧固定板-326、制动把-331、固定导滑环-332、二级伸缩套杆-333、一级伸缩直杆-334、U型连接杆-335、横板-336、内置第二电源线-341、固定片-342、限位角-343、导电金属片-344、按键外壳-345、弹力片定位架-346、回复弹力片-347、第一定距拉线-351、固定横杆-352、扭簧复位接线轮-353、T字支撑板-354、第二定距拉线-355、上限位导线块-361、复位弹簧-362、导滑杆-363、套环-364、活动连接支杆-365、三角支撑架-366、限位链条-367、连接锁块-368、活动调节脚-369、缓冲垫板-371、硬质垫板-372、封板-373、螺纹环-374、固定导滑板-375。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。
实施例
请参阅图1-图6，本发明提供稳定器装置，其结构包括弹力夹1、连接架2、多功能稳定装置3、L型连接臂4、外接电源线5、手把外壳6，所述L型连接臂4底端采用电焊的方式固定连接于多功能稳定装置3顶端外环面，所述L型连接臂4顶端通过嵌入的方式安装在连接架2底端，所述弹力夹1背部采用电焊的方式固定连接于连接架2正端面，所述多功能稳定装置3底端通过嵌入的方式安装在手把外壳6内部。
所述多功能稳定装置3包括无线接收机构31、定位固定机构32、升高调节机构33、点击触发机构34、自动收线回复机构35、三角稳定机构36、封闭机构37，所述手把外壳6内部顶端安装有升高调节机构33，所述无线接收机构31共设有两个分别安装在手把外壳6内部上方侧壁，所述点击触发机构34设于升高调节机构33正下方并且安装于两个无线接收机构31的中间与其固定连接在一起，所述定位固定机构32共设有两个分别安装在手把外壳6内部上方侧壁且设于无线接收机构31正下方，所述升高调节机构33正下方依次安装有点击触发机构34、自动收线回复机构35、三角稳定机构36、封闭机构37，所述自动收线回复机构35与三角稳定机构36机械连接在一起，所述手把外壳6底端安装有封闭机构37且与其活动连接在一起。
所述无线接收机构31包括内置第一电源线311、端子固定架312、信号输送端子313、金属接收板314，所述信号输送端子313靠近金属接收板314一端通过镶嵌的方式安装在手把外壳6外表面中间靠上位置，所述信号输送端子313靠近端子固定架312一端采用电焊的方式固定连接于金属接收板314远离端子固定架312一端，所述内置第一电源线311远离点击触发机构34一端贯穿于端子固定架312中间且采用电焊的方式固定连接于金属接收板314远离信号输送端子313一端。
所述定位固定机构32包括锁紧球杆321、定位条322、滑动块323、X轴限位块324、顶出弹簧325、弹簧固定板326，所述滑动块323共设有两个且相互靠近一端与手把外壳6外表面贴合，所述锁紧球杆321远离升高调节机构33一端贯穿于定位条322中间且采用电焊的方式固定连接于滑动块323靠近手把外壳6一端，所述X轴限位块324共设有两个且分别通过嵌入的方式安装在手把外壳6内表面在滑动块323正下方位置，所述弹簧固定板326首末端同时通过嵌入的方式安装在手把外壳6内表面且与X轴限位块324处于同一平面，所述顶出弹簧325远离升高调节机构33一端采用电焊的方式固定连接于弹簧固定板326顶端。
所述升高调节机构33包括制动把331、固定导滑环332、二级伸缩套杆333、一级伸缩直杆334、U型连接杆335、横板336，所述制动把331底端面与手把外壳6顶端贴合，所述固定导滑环332外表面通过嵌入的方式安装在手把外壳6顶端，所述一级伸缩直杆334顶端通过嵌入的方式安装在二级伸缩套杆333底端内部，所述二级伸缩套杆333顶端贯穿于固定导滑环332中间且采用电焊的方式固定连接于制动把331底端，所述一级伸缩直杆334底端采用电焊的方式固定连接于U型连接杆335顶端，所述U型连接杆335底端与自动收线回复机构35顶端固定连接在一起。
所述点击触发机构34包括内置第二电源线341、固定片342、限位角343、导电金属片344、按键外壳345、弹力片定位架346、回复弹力片347，所述内置第二电源线341底端采用电焊的方式固定连接于固定片342顶端，所述固定片342背部通过嵌入的方式安装在按键外壳345正端面上方内部且采用电焊的方式固定连接于导电金属片344正端面上方，所述导电金属片344首尾两端通过嵌入的方式安装在按键外壳345内部上下端，所述弹力片定位架346设有两个且首端采用电焊的方式固定连接于回复弹力片347外环面，所述弹力片定位架346末端通过嵌入的方式安装在按键外壳345内部，所述限位角343共设有四个且分别安装在按键外壳345四角。
所述自动收线回复机构35包括第一定距拉线351、固定横杆352、扭簧复位接线轮353、T字支撑板354、第二定距拉线355，所述扭簧复位接线轮353左右端通过销钉与固定横杆352首末端固定连接在一起，所述扭簧复位接线轮353外环面通过第一定距拉线351与U型连接杆335底端固定连接在一起，所述扭簧复位接线轮353外环面通过第二定距拉线355与三角稳定机构36固定连接在一起，所述T字支撑板354左右两端采用电焊的方式固定连接于手把外壳6内表面中间位置，所述T字支撑板354顶端采用电焊的方式固定连接于固定横杆352底端正中间位置。
所述三角稳定机构36包括上限位导线块361、复位弹簧362、导滑杆363、套环364、活动连接支杆365、三角支撑架366、限位链条367、连接锁块368、活动调节脚369，所述导滑杆363贯穿于复位弹簧362中间并且处于同一轴心，所述导滑杆363远离套环364一端采用电焊的方式固定连接于上限位导线块361靠近套环364一端，所述导滑杆363底端贯穿于套环364中间并且处于同一轴心，所述复位弹簧362远离套环364一端与上限位导线块361靠近套环364一端相贴合，所述复位弹簧362远离上限位导线块361一端与套环364靠近上限位导线块361一端相贴合，所述套环364外环通过活动连接支杆365与三角支撑架366顶端机械连接在一起，所述三角支撑架366底端通过连接锁块368与活动调节脚369首端机械连接在一起，所述限位链条367通过销钉与三角支撑架366中间位置固定连接在一起。
所述封闭机构37包括缓冲垫板371、硬质垫板372、封板373、螺纹环374、固定导滑板375，所述螺纹环374内环面采用电焊的方式固定连接于封板373外环面，所述封板373通过螺纹环374通过嵌入的方式安装在手把外壳6底端，所述硬质垫板372共设有两个且其底端通过镶嵌的方式安装在封板373顶端，所述缓冲垫板371共设有两个且其底端与硬质垫板372顶端相黏合。
本发明的原理：将手机装夹在弹力夹1上通过外接电源线5插入手机耳机端口，通过内置第二电源线341接入手机中的电流将其接入导电金属片344中使其处于通电状态，一般状态下可手持手把外壳6进行一般照片的拍摄，当进行特殊照片的拍摄需要通过L型连接臂4上啦，带动制动把331与手把外壳6分离，制动把331在向上伸展的同时拉动二级伸缩套杆333与一级伸缩直杆334通过其下端双级升高在调节高度，同时将封板373通过螺纹环374与手把外壳6旋转卸除，当第一定距拉线351在U型连接杆335的拉动下令扭簧复位接线353进行旋转同时松动第二定距拉线355，在封板373卸除后活动调节脚369失去限位物与三角支撑架366在复位弹簧362持续压缩需哦产生的弹性作用力推动下向下运动脱离手把外壳6，在伸出后伸展开，通过活动连接支杆365使三角支撑架366在限位链条367的范围内最大限度的张开，通过三角形的固定原理将其立在底面，并将活动调节脚369向四周伸展，若出现风力较大等可能使拍摄器材偏斜或倒地时，可通过在连接锁块368的各个柄处放置重物已达到稳定作用，且在远处操作时可通过手控端发射信号经由信号输送端子313接收并传导控制。
本发明所述的套环364是起重机械吊具的一种，套环的尖端应自由贴合，并将尖端部位截短至凹槽深的一半，所述弹簧362是一种利用弹性来工作的机械零件，用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状，亦作“弹簧”，一般用弹簧钢制成，弹簧的种类复杂多样，按形状分，主要有螺旋弹簧、涡卷弹簧、板弹簧、异型弹簧等。
本发明解决的问题是由于自拍杆的距离限制及触发式拍照设计和固定摄像的稳定器械过于沉重较难随身携带，导致其难以实现远距离拍摄的操作功能，本发明通过上述部件的互相组合，本发明主要利用无线接收机构与点击触发机构的相互配合实现远距离操作，而利用升高调节机构与三角稳定机构实现稳定固定作用，且轻便易携带，能够实现手持与定向拍摄的功能，从而实现远距离拍摄的操作功能。
以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
