技术领域
本发明属于服装加工烘干设备技术领域，更具体地说，特别涉及一种服装加工整理用的防皱烘干装置。
背景技术
在服装生产过程中，水洗是一个重要的环节，通过水洗可以增强服装的稳定性，提前缩水，使服装的尺寸稳定等。在进行水洗后需要将服装烘干，现有的烘干设备都是直接利用蒸汽烘干机对服装进行烘干，蒸汽烘干机上有蒸汽入口，从锅炉出来的蒸汽进入到蒸汽烘干机中，利用蒸汽散发的热量，烘干内部的服装，在一些贵重服装的烘干时，需要单件精细操作时，由于不能讲服装完全单个分开，造成烘干效果不好，且容易褶皱服装，因此提出一种服装加工用防皱烘干装置。
结合现有技术本发明人发现，现有的烘干装置虽然能够进行常规的使用，但是其在实际应用中存在，不能够很好的对不同长短的上衣进行适用夹紧勒平，应用较为单一，使用较为不便，且在烘干时热风大都只能于上衣的外表面流通，致使上衣的内部不易干燥，影响整体烘干效率的问题。
于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种服装加工整理用的防皱烘干装置，以期达到更具有更加实用价值性的目的。
发明内容
为了解决上述技术问题，本发明提供一种服装加工整理用的防皱烘干装置，以解决现有烘干装置应用较为单一，使用较为不便，且在烘干时热风大都只能于上衣的外表面流通，致使上衣的内部不易干燥，影响整体烘干效率的问题。
本发明服装加工整理用的防皱烘干装置的目的与功效，由以下具体技术手段所达成：
一种服装加工整理用的防皱烘干装置，包括烘干箱，支撑光杆，定位块，控制电箱，加热风机，出风箱，支撑框，伸缩杆，撑架，定位槽，滑套，折弯支撑杆，压板，中间定位板，定位套,滑插杆，袖口靠板，袖口夹板，轴套和支撑连接板；所述烘干箱的顶板上贯穿开设有一排长条出风槽，且其左侧壁上还安装设置有一处控制电箱，此控制电箱内部设置有的接触器与三处加热风机电性连接；所述出风箱整体呈矩形设置其顶板上贯穿开设有一排出风槽，且其贯穿焊接于烘干箱的底板上，并且三处加热风机排列焊接吊置于出风箱的底板上；所述定位槽的底部为开口设置，其底部开口的左右两端均间隔排列焊接有多处格栅条，且定位槽的内部还支撑焊接有一处中间定位板；两处所述压板的左右两端均呈半圆筒状圆弧翘起设置，且两处压板呈前后对称设置于定位槽的内部；所述定位槽左右两端的中间位置均焊接有一处折弯支撑杆，且此两处折弯支撑杆的竖直杆段上均穿开设有一排定位孔。
进一步的，两处所述滑套的尾端均向内侧支撑焊接有一处挡板，且烘干箱左右侧壁的外檐位置对称锁紧固定有两处凸状定位块，此两处定位块与上述两处挡板前后水平对应。
进一步的，中间所述支撑连接板的中心处贯穿向下焊接有一处轴套，两处袖口靠板支撑组成的袖口架就通过此轴套滑套置于折弯支撑杆上，且轴套上支撑有一处定位框，这处定位框内部通过弹簧顶推插设有一处插杆，并且插杆依次顶插穿过轴套和折弯支撑杆。
进一步的，所述定位槽后侧槽板上支撑焊接有一处支撑框，此支撑框的顶端横撑板上对称向下支撑有两处伸缩杆，这两处伸缩杆的活塞杆通过螺栓顶紧定位，且两处伸缩杆的底部焊接吊置有一处撑架。
进一步的，两处所述袖口夹板为弧形结构并呈前后对称设置，其底部间隔空间中横置排列焊接有五处支撑连接板，其中第二处和第四处支撑连接板上均套设有一处弹簧，且两处弧形设置的袖口夹板对称滑动支撑于五处支撑连接板上并在此两处弹簧顶推下与两处袖口夹板抵靠在一起。
进一步的，后端所述压板的背部对称焊接有两处带有末端档环的滑插杆，此两处滑插杆对接插置于两处定位套中，且两处滑插杆上均套设有一处弹簧，这两处弹簧被压缩置于两处滑插杆的末端档环与定位槽的前侧槽板之间。
进一步的，所述烘干箱后侧壁的底部位置对称支撑有两处支撑光杆，且定位槽的左右两端对称支撑有两处滑套，定位槽就通过此两处滑套滑动支撑于两处支撑光杆上。
进一步的，后端所述压板的背部对称焊接有两处定位套，此两处定位套均滑动穿过中间定位板，且两处定位套上均套设有一处弹簧。
与现有技术相比，本发明具有如下有益效果：
两处袖口靠板支撑组成的袖口架可通过轴套于折弯支撑杆上进行上下滑动，进而可以适用夹紧固定长短不同的衣袖，应用广泛，且通过两处伸缩杆的伸缩调整可以改变撑架与定位槽之间的距离，适用于长短不同上衣的夹紧拉平，使用灵活方便，另外两处袖口夹板和两处压板能够将袖口和下摆撑起，使烘干风畅通的进入衣袖和上衣本体内部，进而衣袖和上衣的外侧表面以及内部均有烘干风流通，这就能够加速上衣的干燥，提升干燥效率。
附图说明

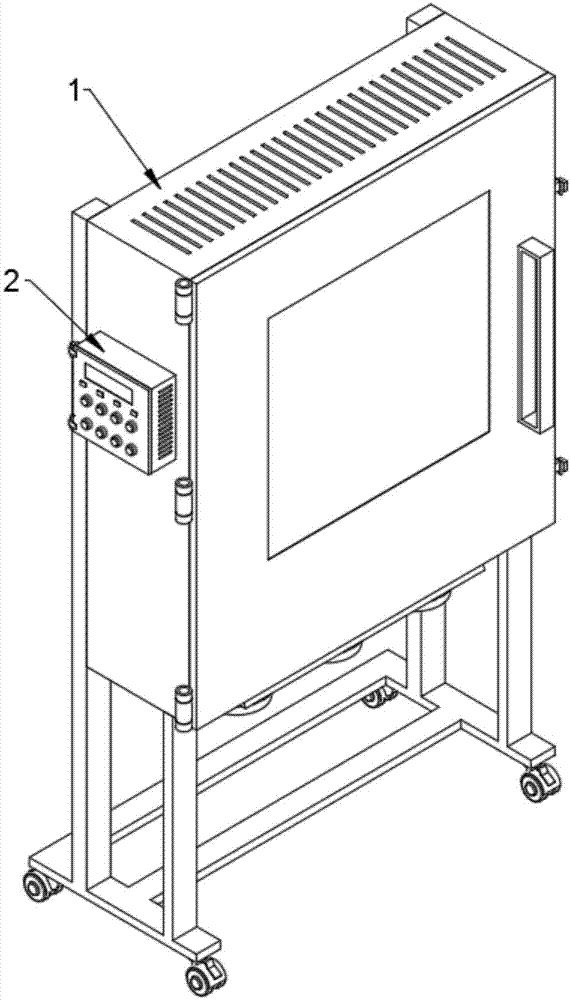

图1是本发明结构示意图。
图2是本发明底部三维结构示意图。
图3是本发明烘干箱内部结构示意图。
图4是本发明定位槽滑动装配结构示意图。
图5是本发明定位槽结构示意图。
图6是本发明定位槽三维结构示意图。
图7是本发明定位槽底部三维结构示意图。
图8是本发明压板滑动装配的结构示意图。
图9是本发明袖口夹板结构示意图。
图中，部件名称与附图编号的对应关系为：
烘干箱-1，支撑光杆-101，定位块-102，控制电箱-2，加热风机-3，出风箱-301，支撑框-4，伸缩杆-401，撑架-5，定位槽-6，滑套-601，折弯支撑杆-602，压板-603，中间定位板-604，定位套-定位槽-605，滑插杆-606，袖口靠板-7，袖口夹板-701，轴套-703，支撑连接板-704。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图9所示：
本发明提供一种服装加工整理用的防皱烘干装置，包括烘干箱1，支撑光杆101，定位块102，控制电箱2，加热风机3，出风箱301，支撑框4，伸缩杆401，撑架5，定位槽6，滑套601，折弯支撑杆602，压板603，中间定位板604，定位套605，滑插杆606，袖口靠板7，袖口夹板701，轴套703和支撑连接板704；所述烘干箱1的顶板上贯穿开设有一排长条出风槽，且其左侧壁上还安装设置有一处控制电箱2，此控制电箱2内部设置有的接触器与三处加热风机3电性连接；所述出风箱301整体呈矩形设置其顶板上贯穿开设有一排出风槽，且其贯穿焊接于烘干箱1的底板上，并且三处加热风机3排列焊接吊置于出风箱301的底板上；所述定位槽6的底部为开口设置，其底部开口的左右两端均间隔排列焊接有多处格栅条，且定位槽6的内部还支撑焊接有一处中间定位板604；两处所述压板603的左右两端均呈半圆筒状圆弧翘起设置，且两处压板603呈前后对称设置于定位槽6的内部；所述定位槽6左右两端的中间位置均焊接有一处折弯支撑杆602，且此两处折弯支撑杆602的竖直杆段上均穿开设有一排定位孔。
其中，两处所述滑套601的尾端均向内侧支撑焊接有一处挡板，且烘干箱1左右侧壁的外檐位置对称锁紧固定有两处凸状定位块102，此两处定位块102与上述两处挡板前后水平对应，随着两处滑套601持续向外侧滑动，其末端的两处挡板会与两处凸状定位块102抵靠在一起，进而使定位槽6限位，避免其从烘干箱1的内部脱离出来。
其中，中间所述支撑连接板704的中心处贯穿向下焊接有一处轴套703，两处袖口靠板7支撑组成的袖口架就通过此轴套703滑套置于折弯支撑杆602上，且轴套703上支撑有一处定位框，这处定位框内部通过弹簧顶推插设有一处插杆，并且插杆依次顶插穿过轴套703和折弯支撑杆602，由两处袖口靠板7支撑组成的袖口架可通过轴套703于折弯支撑杆602上进行上下滑动，进而可以适用夹紧固定长短不同的衣袖，应用广泛，且轴套703上的插杆能够插接定位袖口架的滑动调节高度。
其中，所述定位槽6后侧槽板上支撑焊接有一处支撑框4，此支撑框4的顶端横撑板上对称向下支撑有两处伸缩杆401，这两处伸缩杆401的活塞杆通过螺栓顶紧定位，且两处伸缩杆401的底部焊接吊置有一处撑架5，通过两处伸缩杆401的伸缩调整可以改变撑架5与定位槽6之间的距离，适用于长短不同上衣的夹紧拉平，使用灵活方便。
其中，两处所述袖口夹板701为弧形结构并呈前后对称设置，其底部间隔空间中横置排列焊接有五处支撑连接板704，其中第二处和第四处支撑连接板704上均套设有一处弹簧，且两处弧形设置的袖口夹板701对称滑动支撑于五处支撑连接板704上并在此两处弹簧顶推下与两处袖口夹板701抵靠在一起，两处袖口夹板701能够将袖口压紧固定于两处袖口靠板7上并使衣袖被下拉拽平避免在烘干过程出现褶皱，且两处袖口夹板701能够将袖口撑起，使烘干风畅通的进入衣袖中，进而衣袖的外侧表面以及内部均有烘干风流通，这就能够加速衣袖的干燥，提升干燥效率。
其中，后端所述压板603的背部对称焊接有两处带有末端档环的滑插杆606，此两处滑插杆606对接插置于两处定位套605中，且两处滑插杆606上均套设有一处弹簧，这两处弹簧被压缩置于两处滑插杆606的末端档环与定位槽6的前侧槽板之间，在四处弹簧的顶推下两处压板603可将上衣的下摆压紧固定并使上衣整体下拽拉平，避免在烘干过程出现褶皱，且两处压板603能够将下摆的内部空间撑起，使烘干风畅通的进入上衣中，进而上衣的外侧表面以及内部均有烘干风流通，这就能够加速上衣的干燥，提升干燥效率。
其中，所述烘干箱1后侧壁的底部位置对称支撑有两处支撑光杆101，且定位槽6的左右两端对称支撑有两处滑套601，定位槽6就通过此两处滑套601滑动支撑于两处支撑光杆101上，定位槽6以及其上的支撑框4和撑架5可沿两处支撑光杆101从烘干箱1的内部脱离出来，这能方便上衣的挂装和取卸。
其中，后端所述压板603的背部对称焊接有两处定位套605，此两处定位套605均滑动穿过中间定位板604，且两处定位套605上均套设有一处弹簧，两处滑插杆606配合插接于两处定位套605中能够充分利用定位槽6内部有限的滑动空间，使两处压板603均可进行顶推滑动。
本实施例的具体使用方式与作用：
本发明的使用流程，首先定位槽6沿两处支撑光杆101滑动置于烘干箱1的外侧，然后将上衣挂撑于撑架5上，此时下摆会垂置于定位槽6上，将右手握持于两处压板603底部的两处把手上并握紧挤压，使两处压板603向定位槽6的内部滑动，这时用左手将下摆塞置于两处压板603与定位槽6前后槽板之间的间隙中，随后松开右手，两处压板603会将下摆压紧定位，完成上述操作后，通过右手握紧挤压左侧两处袖口夹板701并将左袖口塞置于两处袖口夹板701与两处袖口靠板7之间的缝隙中，随后松开右手使左袖口夹紧固定，重复上述流程将右袖口夹紧固定，最后关闭箱门并通过控制电箱2上的加热按钮启动三处加热风机3开始加热烘干。
