技术领域
本发明涉及家居用品技术领域，尤其涉及一种环保烟灰缸。
背景技术
烟灰缸是盛烟灰、烟蒂的工具，产生于19世纪末。纸烟问世后，烟灰、烟蒂随地弹扔有碍卫生，烟灰缸也就随之产生。最初，有人称烟灰缸为烟碟，以陶、瓷质为多见，也有以玻璃、塑料、玉石或金属材料制作的。现有的烟灰缸在使用时，烟蒂及烟灰在堆积到一定程度需要清理，烟灰的主要成分是草木灰，烟灰会粘附在烟灰缸内不方便清理，会浪费较多的水源来清洗烟灰缸，使用不易粘附烟灰的材料制作烟灰缸虽然可以解决这一问题，但是烟灰缸不能粘附烟灰，烟灰易被吹离烟灰缸，会对环境造成一定程度的污染，现有的烟灰缸不能在保证能够粘附烟灰的同时又便于清理烟灰，为此我们提出一种环保烟灰缸来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的现有的烟灰缸不能在保证能够粘附烟灰的同时又便于清理烟灰的问题，而提出的一种环保烟灰缸。
为了实现上述目的，本发明采用了如下技术方案：
一种环保烟灰缸，包括缸体，所述缸体内设有水平设置的第一支板，且第一支板的两端分别与缸体的两侧内壁固定连接，所述第一支板将缸体内部分隔为水槽及放置槽，所述第一支板上固定连接有多个竖直设置的吸水棉绳，且多个吸水棉绳在第一支板上均匀分布，所述第一支板上设有多个透水孔，所述放置槽内设有与放置槽匹配设置的第二支板，且第二支板上设有条形开口，所述条形开口贯穿第二支板设置，所述第二支板远离第一支板的一侧侧壁设有灭烟层，所述条形开口的上下两侧侧壁均设有水平设置的第三支板，且两个第三支板上均设有多个第一螺钉，多个所述第一螺钉均依次贯穿第三支板及灭烟层设置，所述第二支板的侧壁上设有多个与第一螺钉匹配设置的第一螺纹孔，所述条形开口的左右两侧侧壁均设有竖直设置的第四支板，且两个第四支板上均设有多个第二螺钉，每个所述第二螺钉均依次贯穿第四支板及灭烟层设置，所述第二支板的侧壁上设有多个与第二螺钉匹配设置的第二螺纹孔。
优选地，所述缸体的两侧内壁上均滑动连接有挡块，两个所述挡块均位于第一支板及第二支板之间，且两个挡块为对称设置。
优选地，两个所述第三支板之间设有水平设置的滑板，且滑板的两端分别与两个第三支板的侧壁滑动连接，所述滑板远离灭烟层的一侧侧壁固定连接有连通管，所述连通管上固定连接有热风机，且热风机的输出端与连通管内部连通，所述滑板上固定连接有多个烘干喷头，且多个烘干喷头在滑板上均匀分布，多个所述烘干喷头均贯穿滑板并与连通管内部连通。
优选地，所述灭烟层为双层复合材料，所述灭烟层的上层为玻璃纤维，且灭烟层的下层为耐高温棉。
优选地，所述滑板远离连通管的一侧侧壁螺纹连接有多个刷头，且多个刷头在滑板上均匀分布。
本发明中，灭烟层能够吸附烟灰，防止烟灰飘散污染环境，灭烟层上的烟灰清理方便，不会影响到下次使用的用户体验，灭烟层与吸水棉绳配合保证灭烟效果及吸附烟灰效果的稳定，且无需在灭烟层上喷洒多余的水，节省了水资源，达到了环保的目的。
附图说明

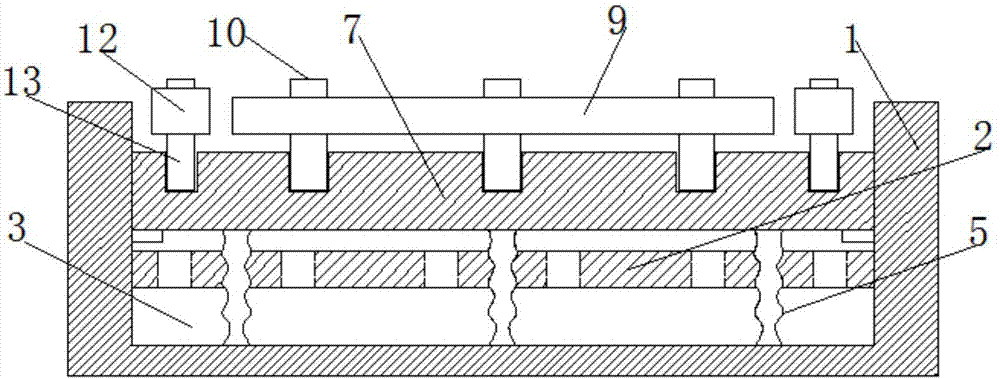

图1为本发明提出的一种环保烟灰缸的结构示意图；
图2为本发明提出的一种环保烟灰缸的缸体的结构示意图；
图3为本发明提出的一种环保烟灰缸的第二支板的俯视结构示意图；
图4为本发明提出的一种环保烟灰缸的第二支板的侧视结构示意图；
图5为本发明提出的一种环保烟灰缸的滑板的侧视结构示意图。
图中：1缸体、2第一支板、3水槽、4放置槽、5吸水棉绳、6透水孔、7第二支板、8条形开口、9第三支板、10第一螺钉、11灭烟层、12第四支板、13第二螺钉、14挡块、15滑板、16连通管、17热风机、18烘干喷头、19刷头。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
参照图1-5，一种环保烟灰缸，包括缸体1，缸体1内设有水平设置的第一支板2，且第一支板2的两端分别与缸体1的两侧内壁固定连接，第一支板2将缸体1内部分隔为水槽3及放置槽4，第一支板2上固定连接有多个竖直设置的吸水棉绳5，且多个吸水棉绳5在第一支板2上均匀分布，灭烟层11为双层复合材料，灭烟层11的上层为玻璃纤维，且灭烟层11的下层为耐高温棉，玻璃纤维采用0.03g/cm2的高硅氧玻璃纤维，0.03g/cm2的高硅氧玻璃纤维的玻璃纤维的耐高温限度为1000℃，烟蒂的最大燃烧温度为800℃-900℃,因此玻璃纤维能够灭烟且不会受到烟蒂温度的影响，吸水棉绳5在毛细现象的作用下将水槽3中的水吸附至吸水棉绳5的上端，使耐高温棉浸润，由于玻璃纤维的透水性良好，烟灰会与水混合，不会被风吹走，防止烟灰污染环境，第一支板2上设有多个透水孔6，放置槽4内设有与放置槽4匹配设置的第二支板7，且第二支板7上设有条形开口8，缸体1的两侧内壁上均滑动连接有挡块14，两个挡块14均位于第一支板2及第二支板7之间，且两个挡块14为对称设置，两个挡块14的加装能够对第二支板7起到支撑限位的作用，防止人们在灭烟时，烟蒂按压灭烟层11，灭烟层11过度挤压吸水棉绳5，影响吸水棉绳5的吸水效果。
条形开口8贯穿第二支板7设置，第二支板7远离第一支板2的一侧侧壁设有灭烟层11，条形开口8的上下两侧侧壁均设有水平设置的第三支板9，且两个第三支板9上均设有多个第一螺钉10，多个第一螺钉10均依次贯穿第三支板9及灭烟层11设置，第二支板7的侧壁上设有多个与第一螺钉10匹配设置的第一螺纹孔，条形开口8的左右两侧侧壁均设有竖直设置的第四支板12，且两个第四支板12上均设有多个第二螺钉13，每个第二螺钉13均依次贯穿第四支板12及灭烟层11设置，第二支板7的侧壁上设有多个与第二螺钉13匹配设置的第二螺纹孔，第三支板9之间设有水平设置的滑板15，且滑板15的两端分别与两个第三支板9的侧壁滑动连接，滑板15远离灭烟层11的一侧侧壁固定连接有连通管16，连通管16上固定连接有热风机17，且热风机17的输出端与连通管16内部连通，滑板15上固定连接有多个烘干喷头18，且多个烘干喷头18在滑板15上均匀分布，多个烘干喷头18均贯穿滑板15并与连通管16内部连通，滑板15远离连通管16的一侧侧壁螺纹连接有多个刷头19，且多个刷头19在滑板15上均匀分布，将第二支板7从放置槽4中取出，打开热风机17，热风通过连通管16进入烘干喷头18中，移动滑板15在两个第三支板9之间往复运动，使烘干喷头18对灭烟层11上沾有水的不方便清理的烟灰进行烘干，同时多个刷头19均匀的刷动灭烟层11，将烘干后的不便清理的烟灰刷下，便于进行下一次的使用。
本发明中，将水通过透水孔6加入水槽3中，将第二支板7放入放置槽4中，将灭烟层11平铺在条形开口8上，将第三支板9及第四支板12按压在灭烟层11上，使第一螺钉10及第二螺钉13贯穿灭烟层11并分别插入第一螺纹孔及第二螺纹孔中，即可使用烟灰缸，吸水棉绳5在毛细现象的作用下将水槽3中的水吸附至吸水棉绳5的上端，使耐高温棉浸润，由于玻璃纤维的透水性良好，烟灰会与水混合，由于烟灰的主要成分是草木灰，草木灰与水混合后，草木灰会被水吸附，不会被风吹走，当烟灰及烟蒂堆积到一定程度需要清理时，将第二支板7从放置槽4中取出，将灭烟层11上的烟蒂倒出，再清理粘附在灭烟层11上的烟灰，打开热风机17，热风通过连通管16进入烘干喷头18中，移动滑板15在两个第三支板9之间往复运动，使烘干喷头18对灭烟层11上沾有水的不方便清理的烟灰进行烘干，烟灰中的水被蒸干后，烟灰恢复干燥的状态，不再吸附在灭烟层11上，同时多个刷头19均匀的刷动灭烟层11，将烘干后的不便清理的烟灰刷下，清理完成后将第二支板7放回放置槽4中使用即可。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
