技术领域
本发明涉及楼梯技术领域，尤其涉及一种楼梯辅助装置。
背景技术
随着生活水平的不断提高，人们对衣食住行的要求也越来越高，为了便于居住，很多人都会拥有一套属于自己的二层楼房，这样的楼房必然会有楼梯来连通一层和二层。
特殊人群(老人以及身体上疾病的)在攀爬这样的楼梯的时候，由于老人的腿脚不利索以及有身体疾病，导致攀爬不稳，而且费力，会产生安全隐患，普通的纵向扶手因为手掌和扶手之间的受力是沿着纵向扶手方向，所以无法有效的缓解特殊人群攀爬不稳，而且费力的问题。现有的为老人设计的自动式楼梯成本太高，适用性范围太小，而且依然需要有人在旁边辅助和操作设备，带来极大的麻烦。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：特殊人群(老人以及身体上疾病的)在攀爬这样的楼梯的时候，由于老人的腿脚不利索以及有身体疾病，导致攀爬不稳，而且费力，会产生安全隐患，普通的纵向扶手因为手掌和扶手之间的受力是沿着纵向扶手方向，所以无法有效的缓解特殊人群攀爬不稳，而且费力的问题。现有的为老人设计的自动式楼梯成本太高，适用性范围太小，而且依然需要有人在旁边辅助和操作设备，带来极大的麻烦。
为了实现上述目的，本发明采用了如下技术方案：
一种楼梯辅助装置，包括辅助杆，所述辅助杆由铁制成，所述辅助杆上滑动连接有移动套，所述移动套的一侧开设有安装腔，所述安装腔上通过多个弹簧连接有连接柱，所述连接柱靠近矩形杆的一端开设有空腔，所述空腔内滑动连接有多个通气管，每个所述通气管靠近矩形杆的一端固定连接有吸盘，所述吸盘的内壁中央开设有通气孔，在各所述通气孔处分别与通气管密封连接，所述吸盘的一侧抵在矩形杆的一侧，所述吸盘的一侧固定连接有磁石，所述连接柱背离移动套的一端通过软质气囊连接有弹性橡胶棒，所述弹性橡胶棒和连接柱之间开设有密封腔，所述软质气囊和吸盘的个数相匹配，所述通气管背离移动套的一端延伸至软质气囊内。
优选的，所述辅助杆包括圆柱杆和矩形杆，所述圆柱杆的个数为两个，两个所述圆柱杆分别焊接在矩形杆的两端，所述移动套滑动连接在矩形杆上。
优选的，多个所述弹簧以连接柱的中心点成矩形排列在连接柱的周围。
优选的，多个所述吸盘呈正方形排列在矩形杆的一侧。
优选的，所述弹性橡胶棒上裹设有防滑套。
与现有技术相比，本发明的有益效果是：
1、通过弹性橡胶棒、弹簧、连接柱、通气管、空腔、磁石、吸盘等结构的相互作用，从而便于特殊人群攀爬楼梯，更加的省力，减少了安全隐患的产生。
2、通过这样的方式可以起到锻炼的效果，有助于病人肢体上的康复和训练治疗，而且老人独自可以使用，其成本更加低，适用范围更加的广泛。
附图说明

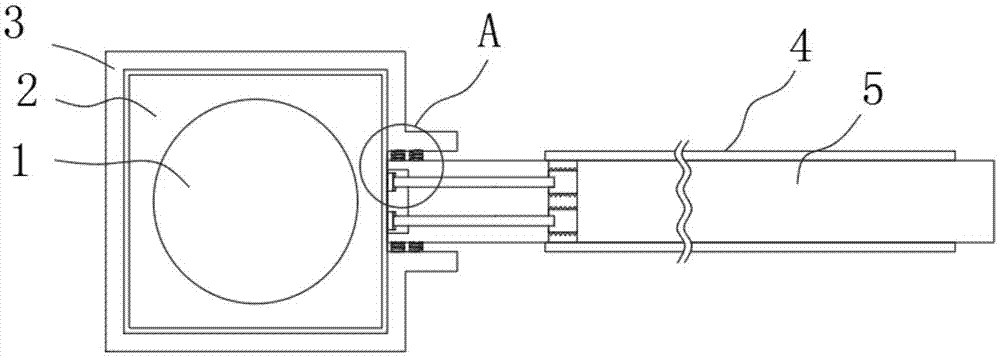

图1为本发明提出的一种楼梯辅助装置的正面结构示意图；
图2为图1中A的局部放大结构示意图。
图中：1圆柱杆、2矩形杆、3移动套、4防滑套、5弹性橡胶棒、6弹簧、7连接柱、8通气管、9空腔、10磁石、11吸盘。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1-2，一种楼梯辅助装置，包括辅助杆，辅助杆包括圆柱杆1和矩形杆2，圆柱杆1的个数为两个，两个圆柱杆1分别焊接在矩形杆2的两端，移动套3滑动连接在矩形杆2上，辅助杆由铁制成，辅助杆上滑动连接有移动套3，移动套3的一侧开设有安装腔，安装腔上通过多个弹簧6连接有连接柱7，连接柱7靠近矩形杆2的一端开设有空腔9，多个弹簧6以连接柱7的中心点成矩形排列在连接柱7的周围，空腔9内滑动连接有多个通气管8，每个通气管8靠近矩形杆2的一端固定连接有吸盘11，吸盘11的内壁中央开设有通气孔，在各通气孔处分别与通气管8密封连接，多个吸盘11呈正方形排列在矩形杆2的一侧，吸盘11的一侧抵在矩形杆2的一侧，吸盘11的一侧固定连接有磁石10，连接柱7背离移动套3的一端通过软质气囊连接有弹性橡胶棒5，弹性橡胶棒5上裹设有防滑套4，弹性橡胶棒5和连接柱7之间开设有密封腔，软质气囊和吸盘11的个数相匹配，通气管8背离移动套3的一端延伸至软质气囊内。
本发明中，初始的时候，移动套3在圆柱杆1上，在特殊人群想要走楼梯的时候，一只手扶在连接柱7上，一只手扶在弹性橡胶棒5上，转动移动套3使其和矩形杆2的轴线为重叠，然后移动套3从圆柱杆1滑到矩形杆2上，此时移动套3是垂直矩形杆2并且平行于地面的，矩形杆2的横截面呈矩形设置，可以给予移动套3在Z轴上正向的支撑力，这样使得移动套3在矩形杆2上不会产生转动，然后将推动连接柱7使得移动套3沿着矩形杆2移动，此时吸盘11和矩形杆2之间没有压力差，利用磁石10吸附在矩形杆2的一侧，当上台阶的时候，扶在弹性橡胶棒7上的手会向使用者方向施加力(附图中这个力的方向向下)，此时弹性橡胶棒5微微向下弯曲，从而使得位于上方的软质气囊在外力的作用下容积扩大，因此上方的软质气囊内的压强进一步减小，此时上方吸盘11内外的气压差增大，使得上方的吸盘11吸附力增强，本发明将外力的扰动转化成吸盘11的吸力，扰动越大，对应位置处的吸盘11吸力就越大，使得移动套3在获得X轴上以及Z轴上的支撑力，使其在矩形杆2上既不转动也不会滑动，从而给使用者一个支撑力，让其更加便于爬楼梯，减少安全隐患。
同时通过这样的方式可以起到锻炼的效果，有助于病人肢体上的康复和训练治疗，即使依靠老人独自也能完成上下楼梯，减少安全隐患。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
