技术领域
本发明涉及电脑显示领域，具体为一种防倾倒的显示器连接座。
背景技术
显示器通常也被称为监视器。显示器是属于电脑的I/O设备，即输入输出设备。它是一种将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的显示工具。
在工作办公过程中，显示器一般放置在办公桌上，显示器底座主要对显示器起到支撑保持稳定的作用，显示器在放置后往往重心会偏高且显示器的面积也很大，往往在受到外力触碰会发生倾倒的问题，对比专利号为CN108204499A公开了一种防倒型计算机显示器，该对比专利当触碰到显示器侧面时，连接柱5在扭簧13的作用下扭转缓冲，并将显示器本体4进行复位，当触碰到显示器本体4的正面时，通过连接套6可以在滑竿15上前后滑动，当触碰结束时，连接套6在弹簧14的作用下，自动恢复，使得显示器本体4回到原位，但是该对比专利仅仅设置弹簧结构将力进行收集缓冲，并不考虑底座在受力时会不会晃动倾倒的问题，且显示器底座的底部一般与桌面为接触放置，在受到外力时很容易发生倾倒。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种防倾倒的显示器连接座，解决了显示器在放置后往往重心会偏高且显示器的面积也很大，往往在受到外力触碰会发生倾倒的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种防倾倒的显示器连接座，包括底座，所述底座的内部为中空，所述底座的顶部连通有连接管，所述底座的内部设置有固定块，所述固定块的顶部固定连接有连接柱，所述连接柱远离固定块的一端贯穿连接管并延伸至连接管的上方，所述连接柱的外表面并位于连接管的上方与安装座焊接固定，所述连接管的内部设置有滑动装置，所述固定块的底部与永磁块一固定连接，所述底座的内部并位于永磁块一的下方设置有永磁块二，所述底座的底部连接有吸附装置。
优选的，所述滑动装置包括滑轨槽、轴承、转轴和连接块，所述滑轨槽开设在连接管管道的内壁，所述滑轨槽的内部设置有轴承，所述轴承的外圈与滑轨槽滚动连接，所述轴承的内圈与转轴固定套接，所述转轴的外表面并位于轴承的前方与连接块焊接固定，所述连接柱的外表面与连接块焊接固定。
优选的，所述滑轨槽的数量有两个，两个滑轨槽以连接管为中轴线对称设置。
优选的，所述吸附装置包括连接管、橡胶吸盘、活塞、密封圈、传动杆、圆孔、支撑弹簧和限位块，所述底座的底部与连接管固定连接，所述连接管远离底座的一端与橡胶吸盘嵌接，所述连接管的内部与橡胶吸盘连通，所述活塞位于连接管的内部，所述活塞的外圈表面与密封圈嵌接，所述密封圈的外圈与连接管的内壁滑动密封连接，所述连接管的内壁并位于密封圈的下方与限位块焊接固定，所述活塞的顶部与传动杆焊接固定，所述圆孔开设在底座的内壁底部并位于永磁块二的下方，所述底座的内部通过圆孔与连接管内部连通，所述活塞的顶部与传动杆焊接固定，所述传动杆远离传动杆的一端贯穿圆孔并与底座内部设置的永磁块二固定连接，所述支撑弹簧位于永磁块二和底座的内壁底部之间，所述传动杆的外表面与支撑弹簧活动套接。
优选的，所述橡胶吸盘的材质为硅橡胶材质。
优选的，所述永磁块一和永磁块二相靠近的一侧磁极相同。
(三)有益效果
本发明提供了一种防倾倒的显示器连接座。具备以下有益效果：
1、该防倾倒的显示器连接座，通过底座内部设置的永磁块一和永磁块二且永磁块一与永磁块二相靠近一侧的磁极相同，通过磁铁同极相斥的原理可将固定块受到的显示器的重力进行排斥，永磁块二的底部通过支撑弹簧与底座的内壁底部固定连接可将显示器的重力集中在底座的内壁底部，有效防止了显示器安装后重心偏高不稳定的问题，有效提高了显示器放置后的稳定性。
2、该防倾倒的显示器连接座，通过连接管远离底座一端连接的橡胶吸盘，当橡胶吸盘放置在光滑的桌面上时，橡胶吸盘受到显示器的重力与桌面接触可将橡胶吸盘牢牢的吸附在桌面上，可使显示器在放置后更更加稳定。
3、该防倾倒的显示器连接座，永磁块二底部通过传动杆与连接管内部设置的活塞固定连接，并通过活塞外圈表面固定连接的密封圈，密封圈的外圈表面与连接管的内壁滑动密封连接，当显示器与底座连接过后通过将底座放置在桌面上并给连接柱一个下压力可带动活塞下移，通过活塞的下移可将连接管内部的空气从橡胶吸盘处进行排出，且设置支撑弹簧的弹力大于显示器、连接柱和固定块的重力，此时通过支撑弹簧的回弹可带动活塞上移，通过活塞的上移可将橡胶吸盘内部形成负压，可使橡胶吸盘在桌面上的吸附更加牢固，减少了显示器的倾倒，进一步提高了显示器的稳定性。
4、该防倾倒的显示器连接座，通过连接管内部设置的滑轨槽，连接柱的外表面通过连接块、转轴与轴承连接，且轴承的外圈与滑轨槽的内壁滚动连接，通过轴承与滑轨槽的内壁滚动连接可使连接柱在连接管的内部活动更加稳定，方便将显示器的重力集中在底座的内壁底部并方便了吸附装置的正常运行。
附图说明

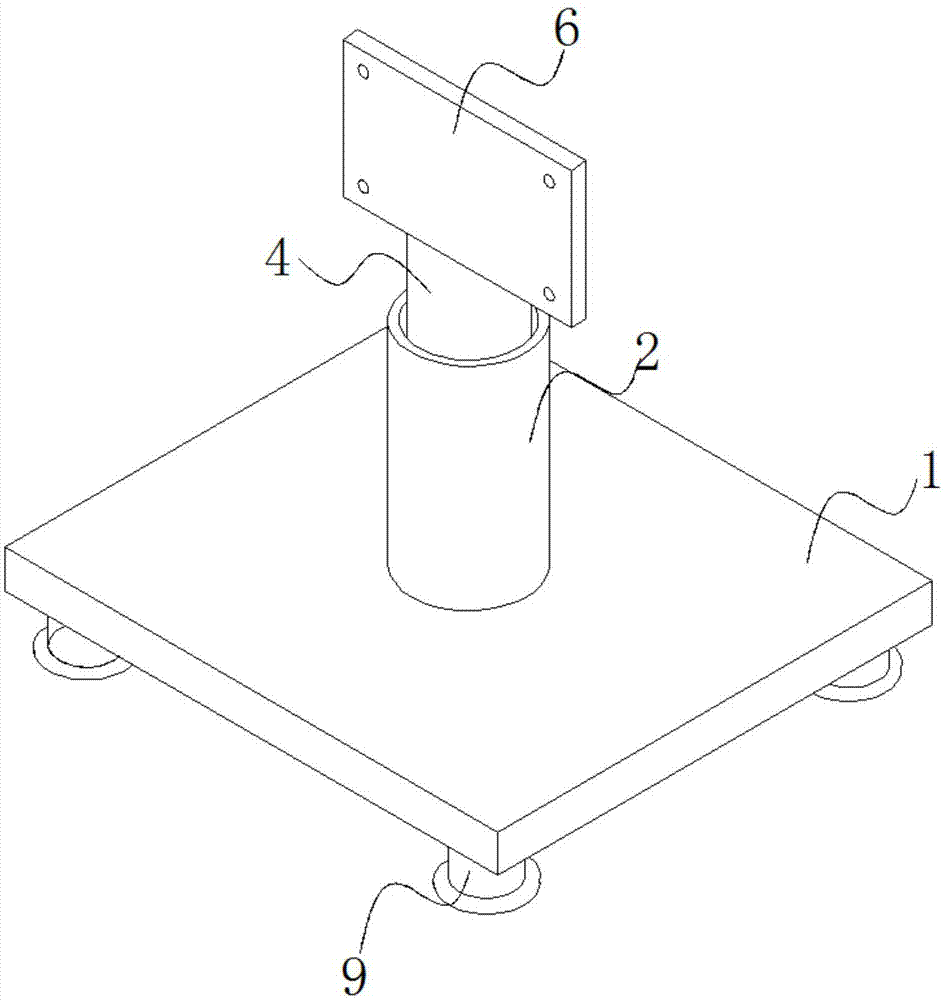

图1为本发明结构示意图；
图2为本发明结构剖视图；
图3为本发明结构图2中A处局部剖视图；
图4为本发明结构图2中B处局部放大图。
其中，1底座、2连接管、3固定块、4连接柱、5滑动装置、501滑轨槽、502轴承、503转轴、504连接块、6安装座、7永磁块一、8永磁块二、9吸附装置、901连接管、902橡胶吸盘、903活塞、904密封圈、905传动杆、906圆孔、907支撑弹簧、908限位块。
具体实施方式
下面结合附图和实施例对本发明作进一步的说明。
本发明实施例提供一种防倾倒的显示器连接座，如图1-3所示，包括底座1，底座1的内部为中空，底座1的顶部连通有连接管2，底座1的内部设置有固定块3，固定块3的顶部固定连接有连接柱4，连接柱4远离固定块3的一端贯穿连接管2并延伸至连接管2的上方，连接柱4的外表面并位于连接管2的上方与安装座6焊接固定，连接管2的内部设置有滑动装置5，固定块3的底部与永磁块一7固定连接，底座1的内部并位于永磁块一7的下方设置有永磁块二8，永磁块一7和永磁块二8相靠近的一侧磁极相同，底座1的底部连接有吸附装置9。
滑动装置5包括滑轨槽501、轴承502、转轴503和连接块504，滑轨槽501开设在连接管2管道的内壁，滑轨槽501的数量有两个，两个滑轨槽501以连接管2为中轴线对称设置，滑轨槽501的内部设置有轴承502，轴承502的外圈与滑轨槽501滚动连接，轴承502的内圈与转轴503固定套接，转轴503的外表面并位于轴承502的前方与连接块504焊接固定，连接柱4的外表面与连接块504焊接固定，通过连接管901内部设置的滑轨槽501，连接柱4的外表面通过连接块504、转轴503与轴承502连接，且轴承502的外圈与滑轨槽501的内壁滚动连接，通过轴承502与滑轨槽501的内壁滚动连接可使连接柱4在连接管901的内部活动更加稳定，方便将显示器的重力集中在底座1的内壁底部并方便了吸附装置9的正常运行。
吸附装置9包括连接管901、橡胶吸盘902、活塞903、密封圈904、传动杆905、圆孔906、支撑弹簧907和限位块908，底座1的底部与连接管901固定连接，连接管901远离底座1的一端与橡胶吸盘902嵌接，橡胶吸盘902的材质为硅橡胶材质，通过连接管2远离底座一端连接的橡胶吸盘902，当橡胶吸盘902放置在光滑的桌面上时，橡胶吸盘902受到显示器的重力与桌面接触可将橡胶吸盘902牢牢的吸附在桌面上，可使显示器在放置后更更加稳定，连接管901的内部与橡胶吸盘902连通，活塞903位于连接管901的内部，活塞903的外圈表面与密封圈904嵌接，密封圈904的外圈与连接管901的内壁滑动密封连接，连接管901的内壁并位于密封圈904的下方与限位块908焊接固定，活塞903的顶部与传动杆905焊接固定，圆孔906开设在底座1的内壁底部并位于永磁块二8的下方，底座1的内部通过圆孔906与连接管901内部连通，活塞903的顶部与传动杆905焊接固定，传动杆905远离传动杆905的一端贯穿圆孔906并与底座1内部设置的永磁块二8固定连接，支撑弹簧907位于永磁块二8和底座1的内壁底部之间，支撑弹簧907的弹力大于显示器，通过底座1内部设置的永磁块一7和永磁块二8且永磁块一7与永磁块二8相靠近一侧的磁极相同，通过磁铁同极相斥的原理可将固定块3受到的显示器的重力进行排斥，永磁块二8的底部通过支撑弹簧907与底座1的内壁底部固定连接可将显示器的重力集中在底座1的内壁底部，有效防止了显示器安装后重心偏高不稳定的问题，有效提高了显示器放置后的稳定性，传动杆905的外表面与支撑弹簧907活动套接，永磁块二8底部通过传动杆905与连接管901内部设置的活塞903固定连接，并通过活塞903外圈表面固定连接的密封圈904，密封圈904的外圈表面与连接管901的内壁滑动密封连接，当显示器与底座1连接过后通过将底座1放置在桌面上并给连接柱4一个下压力可带动活塞903下移，通过活塞903的下移可将连接管2内部的空气从橡胶吸盘902处进行排出，且设置支撑弹簧907的弹力大于显示器、连接柱4和固定块3的重力，此时通过支撑弹簧907的回弹可带动活塞903上移，通过活塞903的上移可将橡胶吸盘902内部形成负压，可使橡胶吸盘902在桌面上的吸附更加牢固，减少了显示器的倾倒，进一步提高了显示器的稳定性。
工作原理：使用时，将显示器与安装座6螺纹连接安装后，将连接座底部设置的橡胶吸盘902放置在光滑的桌面上，连接柱4与连接管2活动套接且连接柱4与底座1内部设置的固定块3固定连接，通过显示器的重力会带动连接柱4和固定块3进行下移，固定块3的底部固定连接有永磁块一7，永磁块一7的下方设置有永磁块二8，永磁块一7与永磁块二8相靠近一侧的磁极相同，通过磁铁同极相斥的原理可将固定块3受到的显示器的重力进行排斥，永磁块二8的底部通过支撑弹簧907与底座1的内壁底部固定连接可将显示器的重力集中在底座1的内壁底部，通过将显示器的重力集中在底座1的内壁的底部可有效提高显示器在放置后的稳定性，通过连接管2远离底座1一端连接的橡胶吸盘902，当橡胶吸盘902放置在光滑的桌面上时，橡胶吸盘902受到显示器的重力与桌面接触可将橡胶吸盘902牢牢的吸附在桌面上，可使显示器在放置后更更加稳定，永磁块二8底部通过传动杆905与连接管901内部设置的活塞903固定连接，并通过活塞903外圈表面固定连接的密封圈904，密封圈904的外圈表面与连接管901的内壁滑动密封连接，当显示器与底座1连接过后通过将底座1放置在桌面上，并给连接柱4一个下压力可带动活塞903下移，通过活塞903的下移可将连接管901内部的空气从橡胶吸盘902处进行排出，且设置支撑弹簧907的弹力大于显示器、连接柱4和固定块3的重力，此时通过支撑弹簧907的回弹可带动活塞903上移，通过活塞903的上移可将橡胶吸盘902内部形成负压，可使橡胶吸盘902在桌面上的吸附更加牢固。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
