技术领域
本发明属于建筑设施技术领域，更具体地说，特别涉及用于建筑室内的外装式窗户结构。
背景技术
窗户时一种用于建筑物中采光采风用的设施，现有的窗户有平开式和推拉式两种。
例如申请号：CN201611047583.9本发明公开了一种带有新风系统的窗户结构，包括窗框，滑动安装在窗框内的过滤窗叶，安装在窗框外侧下方的水过滤器；所述侧插板中间固定连接有多组过滤组件；每组过滤组件包括导流板与进风板；两块侧插板之间安装有除雾器；所述内窗板上部位于挡板a上方位置固定连接有雾化器水槽；所述雾化器水槽内安装有多个超声波雾化器；所述两块侧插板之间位于雾化器水槽上方固定安装有导风板；在无风的情况下，水膜表面附近会产生负压，无需风扇就能够让室外的空气流入空气净化窗内，并且经过空气净化窗过滤后流入室内；由于本发明所有水在任何情况下都在管内或者沿着壁面流动，亦或是从低处流下，因此不会因风扇或是因水从高处竖直向下滴落产生噪音。
基于上述专利的检索，以及结合现有技术中的设备发现，上述设备在应用时，现有的窗户由于窗户结构问题无法完全打开，或者打开后存在有一定的阻挡，影响采光和通风，当窗台有花草等物品时，在开关窗户时容易产生阻碍，影响开关窗操作，同时在使用时经常会出现忘记关窗而被雨淋湿室内的情况。
发明内容
为了解决上述技术问题，本发明提供用于建筑室内的外装式窗户结构，以解决现有的窗户由于窗户结构问题无法完全打开，或者打开后存在有一定的阻挡，影响采光和通风，当窗台有花草等物品时，在开关窗户时容易产生阻碍，影响开关窗操作，同时在使用时经常会出现忘记关窗而被雨淋湿室内的情况的问题。
本发明用于建筑室内的外装式窗户结构的目的与功效，由以下具体技术手段所达成：
用于建筑室内的外装式窗户结构，包括窗框、T型滑槽、第一窗扇、第二窗扇、齿条、集水槽、滚轮、带轮、传动带、窗框连接轴、第一窗扇连接轴、齿轮、电机、控制装置、水浸式传感器和行程开关；所述窗框内部滑动连接有一组所述第一窗扇和一组所述第二窗扇；所述第一窗扇和所述第二窗扇的顶面和底面左右两侧均轴性连接有三组所述滚轮；所述第二窗扇上方内部左右两侧均轴性连接有一组所述带轮；两组所述带轮外侧共同缠绕有一组所述传动带；所述传动带的前端面左侧上部固定连接有一组所述第一窗扇连接轴；所述传动带的后端面右侧下部固定连接有一组所述窗框连接轴；所述第一窗扇连接轴的前端面与所述第一窗扇的后端面右侧固定连接；所述窗框连接轴的后端面与窗框固定连接；所述窗框的后端面下部固定连接有一组所述电机；所述电机的转轴上同轴固定连接有一组所述齿轮；所述窗框的后端面下部固定连接有一组所述控制装置；所述窗框的前端面右侧下部设置有一组所述集水槽；所述集水槽的右侧槽底设置有两组所述水浸式传感器；所述窗框内部左右两侧内部下方均固定连接有一组所述行程开关；所述控制装置与所述电机、所述水浸式传感器、所述行程开关为普通电性连接。
进一步的，所述集水槽的右侧为倾斜设置；
进一步的，所述带轮为同步带轮；所述传动带为同步传动带；
进一步的，所述带轮、所述传动带共同构成滑轮组传动机构；
进一步的，所述窗框内侧上下均设置有两组所述T型滑槽，所述滚轮与所述T型滑槽配合并在所述T型滑槽内滚动；
进一步的，第二窗扇的底面后方固定连接有一组所述齿条；所述齿条与所述齿轮啮合，构成齿轮齿条传动机构；
进一步的，所述窗框连接轴与所述第一窗扇连接轴为中心对称设置；
进一步的，所述行程开关的位置正对所述第一窗扇。
与现有技术相比，本发明具有如下有益效果：
通过采用齿轮齿条传动机构，实现了窗户的自动关闭和打开，减少开关窗户动作，在窗台放置有物品时方便操作；通过设置滑轮组传动机构，可以实现第一窗扇和第二窗扇的同时打开和关闭，便于同时控制；通过设置滚轮，使第一窗扇和第二窗扇能顺畅的在T型滑槽内滑动，同时减少卡死问题的出现；通过采用外装式结构，同时可以将第一窗扇和第二窗扇同时折叠在右侧，增加了室内窗台空间，同时提高室内通风采光效果；通过设置集水槽，并将集水槽的右侧设置成倾斜状机构，可以将雨水收集在集水槽左侧，以引起水浸式传感器感应，下雨时能够实现自动关闭窗户，防止在忘记关闭窗户时引起雨水潲入室内。
附图说明

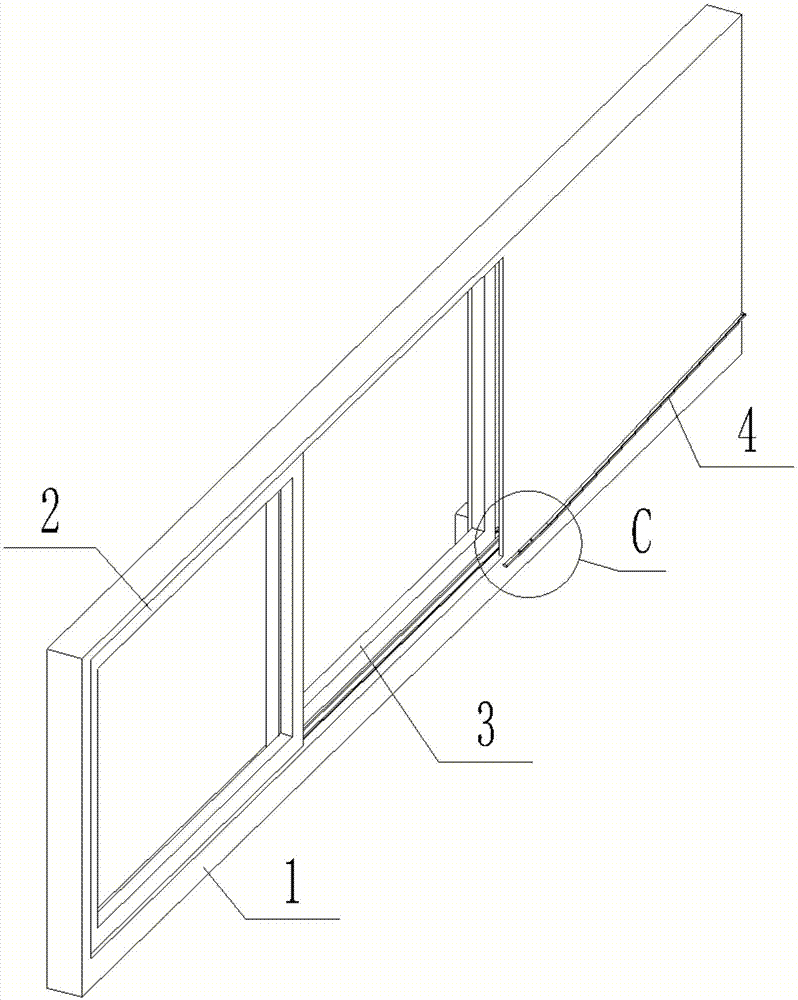

图1是本发明的轴侧结构示意图。
图2是本发明的全剖结构示意图。
图3是本发明的图2中A-A向剖视结构示意图。
图4是本发明的图2中B-B向剖视结构示意图。
图5是本发明的图1中C处局部放大结构示意图。
图6是本发明的滑轮组传动机构轴侧结构示意图。
图7是本发明的滚轮安装轴侧结构示意图。
图8是本发明的行程开关安装剖视结构示意图。
图中，部件名称与附图编号的对应关系为：
1-窗框，0101-T型滑槽，2-第一窗扇，3-第二窗扇，0301-齿条，4-集水槽，5-滚轮，6-带轮，7-传动带，8-窗框连接轴，9-第一窗扇连接轴，10-齿轮，11-电机，12-控制装置，13-水浸式传感器，14-行程开关。
具体实施方式
下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
实施例：
如附图1至附图8所示：
本发明提供用于建筑室内的外装式窗户结构，包括有：窗框1、T型滑槽0101、第一窗扇2、第二窗扇3、齿条0301、集水槽4、滚轮5、带轮6、传动带7、窗框连接轴8、第一窗扇连接轴9、齿轮10、电机11、控制装置12、水浸式传感器13和行程开关14；窗框1内部滑动连接有一组第一窗扇2和一组第二窗扇3；第一窗扇2和第二窗扇3的顶面和底面左右两侧均轴性连接有三组滚轮5；第二窗扇3上方内部左右两侧均轴性连接有一组带轮6；两组带轮6外侧共同缠绕有一组传动带7；传动带7的前端面左侧上部固定连接有一组第一窗扇连接轴9；传动带7的后端面右侧下部固定连接有一组窗框连接轴8；第一窗扇连接轴9的前端面与第一窗扇2的后端面右侧固定连接；窗框连接轴8的后端面与窗框1固定连接；窗框1的后端面下部固定连接有一组电机11；电机11的转轴上同轴固定连接有一组齿轮10；窗框1的后端面下部固定连接有一组控制装置12；窗框1的前端面右侧下部设置有一组集水槽4；集水槽4的右侧槽底设置有两组水浸式传感器13；窗框1内部左右两侧内部下方均固定连接有一组行程开关14；控制装置12与电机11、水浸式传感器13、行程开关14为普通电性连接；水浸式传感器13的型号为JS-HP-1。
其中，集水槽4的右侧为倾斜设置。
其中，带轮6为同步带轮；传动带7为同步传动带。
其中，带轮6、传动带7共同构成滑轮组传动机构。
其中，窗框1内侧上下均设置有两组T型滑槽0101，滚轮5与T型滑槽0101配合并在T型滑槽0101内滚动。
其中，第二窗扇3的底面后方固定连接有一组齿条0301；齿条0301与齿轮10啮合，构成齿轮齿条传动机构。
其中，窗框连接轴8与第一窗扇连接轴9为中心对称设置。
其中，行程开关14的位置正对第一窗扇2。
使用时：安装时，将该窗户结构外装在窗口处建筑的外侧；在平时开关时，通过电机带动齿轮10转动，齿轮10通过齿轮齿条传动机构带动第二窗扇3左右滑动，第二窗扇3带动与其轴性连接的带轮6左右移动，在滑轮组的作用下传动带7带动第一窗扇连接轴9与第一窗扇2与第二窗扇3同向滑动，从而实现窗户的开启和关闭；当下雨时，雨水通过窗框1右侧流到集水槽4内，集水槽4内的水浸式传感器13检测到有水后，控制装置12控制电机11转动关闭窗户，在第一窗扇2运动到最右侧时，第一窗扇2触发行程开关14，控制装置12控制电机11停止转动。
本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
