技术领域
本发明涉及市政照明清洁技术领域，具体为一种具有全自动清洁功能的市政照明路灯。
背景技术
城市的夜晚因天然照明不足，一切陷于黑暗中，人们的活动受到限制。路灯创造了人工的照明环境，满足了市民活动的需要，使城市的夜晚因此而活跃起来。首先，增加了人们夜晚的能见度，提高安全感，创造夜晚舒适怡人的社会活动、交往空间，其次，保证车辆和行人夜晚活动的安全，减少夜间交通事故和犯罪、暴力事件的发生。最后，满足城市不同区域的功能需要，为各分区的活动和相互间的交通、联系提供照明条件。
但是目前使用的路灯具有以下不足：
1、照明路灯的高度一般较大，难以进行清洁，人们只能采用吊机抬升工作台的方式，将工人抬升至照明灯附近，进行近距离擦拭清洁，这样使清洁成本大大增加。
2、由于照明灯容易吸引蚊虫，长时间进行不进行清理将会影响照明效果，同时也增加了清理难度，因此缺少有效的润湿功能。
发明内容
本发明的目的在于提供一种具有全自动清洁功能的市政照明路灯，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种具有全自动清洁功能的市政照明路灯，包括灯柱、清洁机构和喷水机构，灯柱上端固定设置有支架，支架一侧固定设置有照明灯，照明灯外侧固定安装有灯罩，灯罩外侧活动安装有清洁机构，清洁机构包括：第一起降板、支撑杆、第一弹簧、限制块、弹性海绵刷，支架靠近灯罩一侧固定设置有四个限制块，限制块内部活动安装有支撑杆，支撑杆上端固定设置有第一起降板，支撑杆远离第一起降板一侧固定连接有第一弹簧，第一弹簧远离支撑杆一侧固定连接有弹性海绵刷，支架远离灯罩一侧固定设置有喷水机构，喷水机构包括第二起降板、第二弹簧、活塞杆、活塞、活塞筒、进水阀、出水阀、水管、喷头、水箱，支架远离清洁机构一侧固定设置有水箱，水箱下端靠近清洁机构一侧活动安装有进水阀，支架靠近水箱一侧下端固定设置有活塞筒，活塞筒内部活动安装有活塞，活塞上端固定设置有活塞杆，活塞杆上端固定连接有第二起降板，第二起降板靠近支架一侧活动安装有两个第二弹簧，活塞筒远离进水阀一侧活动安装有水管，水管内部活动安装有出水阀，水管远离活塞筒一侧活动安装有喷头。
优选的，所述支架靠近活塞杆一侧开设有移动槽，可以限制活塞杆的移动方向，确保其良好密封性。
优选的，所述水管靠近灯柱一侧固定设置有限制环，可以限制水管和喷头的位置。
优选的，所述水箱上端固定设置有接水平台，便于进行雨水收集。
优选的，所述活塞下端固定设置有密封垫，增强活塞与活塞筒之间的密封性。
优选的，所述进水阀和出水阀内部分别活动安装有两个第三弹簧和阀球。
优选的，所述第一弹簧和第二弹簧外表面固定设置有防水材料，可以防止雨水侵蚀弹簧，导致弹性减弱所产生的功能损坏。
优选的，所述支架靠近第二起降板一侧固定设置有固定块，可以限制活塞杆的运动方向，在第二起降板的作用下带动活塞杆实现上下往复运动。
优选的，所述喷头远离水管一侧开设有若干小孔，增强喷头内部水压，提升清洁效果。
与现有技术相比，本发明的有益效果是：
1、本发明通过在灯柱上端设置清洁机构实现对灯罩外侧灰尘的自动化清洁，当灯柱上端空气流动时，第一起降板上侧空气流速大于下侧流速，在压强的作用下将弹性海绵刷向上拉动，在风停的状态时，第一起降板在重力作用下自动下降，弹性海绵刷的上下运动即可擦拭灯罩外侧灰尘，实现自动化清洁功能；
2、本发明还设置喷水机构实现雨水的收集，并在风力和弹簧的双重作用下上下运动，带动活塞从水箱中抽取液体并通过喷头喷向灯罩，实现良好润湿功能，有效提高了市政照明路灯的灰尘清洁功能。
附图说明

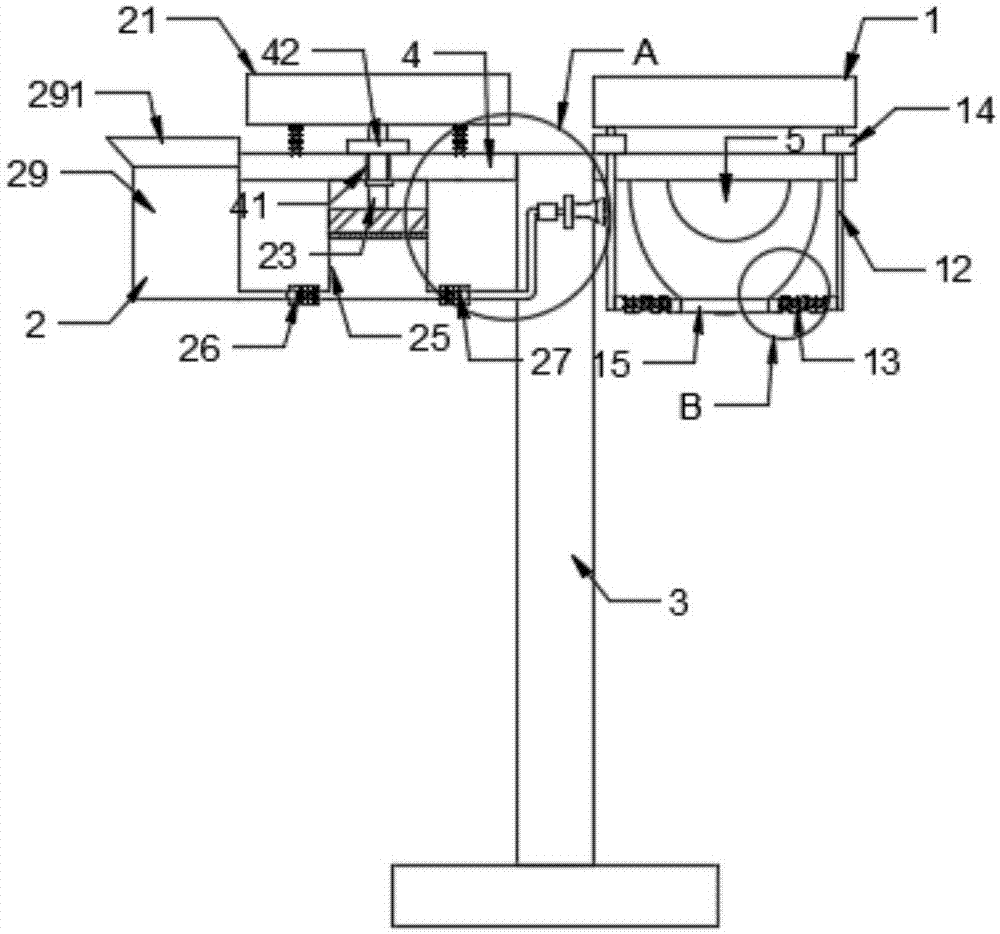

图1为本发明一种具有全自动清洁功能的市政照明路灯结构示意图；
图2为本发明一种具有全自动清洁功能的市政照明路灯右视图；
图3为本发明一种具有全自动清洁功能的市政照明路灯第一弹簧和弹性海绵刷的安装视图；
图4为本发明一种具有全自动清洁功能的市政照明路灯图1中A处放大视图；
图5为本发明一种具有全自动清洁功能的市政照明路灯图1中B处放大视图。
图中：1、清洁机构，11、第一起降板，12、支撑杆，13、第一弹簧，14、限制块，15、弹性海绵刷，2、喷水机构，21、第二起降板，22、第二弹簧，23、活塞杆，24、活塞，241、密封垫，25、活塞筒，26、进水阀，261、第三弹簧，262、阀球，27、出水阀，28、水管，281、喷头，282、限制环，283、小孔，29、水箱，291、接水平台，3、灯柱，4、支架，41、移动槽，42、固定块，5、照明灯，6、灯罩。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
请参阅图1-5，本发明提供一种技术方案：一种具有全自动清洁功能的市政照明路灯，包括灯柱3、清洁机构1和喷水机构2，所述灯柱3上端固定设置有支架4，所述支架4一侧固定设置有照明灯5，所述照明灯5外侧固定安装有灯罩6，所述灯罩6外侧活动安装有清洁机构1，所述清洁机构1包括第一起降板11、支撑杆12、第一弹簧13、限制块14、弹性海绵刷15，所述支架4靠近灯罩6一侧固定设置有四个限制块14，所述限制块14内部活动安装有支撑杆12，所述支撑杆12上端固定设置有第一起降板11，所述支撑杆12远离第一起降板11一侧固定连接有第一弹簧13，所述第一弹簧13远离支撑杆12一侧固定连接有弹性海绵刷15，所述支架4远离灯罩6一侧固定设置有喷水机构2，所述喷水机构2包括第二起降板21、第二弹簧22、活塞杆23、活塞24、活塞筒25、进水阀26、出水阀27、水管28、喷头281、水箱29，所述支架4远离清洁机构1一侧固定设置有水箱29，所述水箱29下端靠近清洁机构1一侧活动安装有进水阀26，所述支架4靠近水箱29一侧下端固定设置有活塞筒25，所述活塞筒25内部活动安装有活塞24，所述活塞24上端固定设置有活塞杆23，所述活塞杆23上端固定连接有第二起降板21，所述第二起降板21靠近支架4一侧活动安装有两个第二弹簧22，所述活塞筒25远离进水阀26一侧活动安装有水管28，所述水管28内部活动安装有出水阀27，所述水管28远离活塞筒25一侧活动安装有喷头281，可以实现雨水的自动收集储存，并在有风的天气状况下实现市政照明路灯的自动化清洁，大大提升了市政工作人员的工作效率，减轻了工作量，同时可以延长照明路灯的使用寿命，并解决了灰尘遮挡导致的照明不良。
所述支架4靠近活塞杆23一侧开设有移动槽41，限制活塞杆23的移动方向，确保活塞24与活塞筒25之间保持密封，所述水管28靠近灯柱3一侧固定设置有限制环282，将水管28固定设置在灯柱3上，防止脱落，所述水箱29上端固定设置有接水平台291，有效实现雨水的收集，所述活塞24下端固定设置有密封垫241，进一步提升活塞筒25与活塞24之间的密封效果，所述进水阀26和出水阀27内部分别活动安装有两个第三弹簧261和阀球262，提升压缩效果，增加活塞筒25内部压强，增强喷头281喷水的力量，所述第一弹簧13和第二弹簧22外表面固定设置有防水材料，防止雨水侵蚀影响弹性，所述支架4靠近第二起降板21一侧固定设置有固定块42，可以限制活塞杆23的位移方向，所述喷头281远离水管28一侧开设有若干小孔283，提高喷头281内部水压，增强水流冲力。
工作原理：在使用该具有全自动清洁功能的市政照明路灯时，在有自然风的情况下，由于第一起降板11上下表面积不同，根据流速大的地方压强小的原理，第一起降板11上下形成方向向上的压差，在压强的作用下，第一起降板11向上运动，带动支撑杆12、第一弹簧13和弹性海绵刷15向上运动，第一弹簧13对灯罩6施加弹性力，将弹性海绵刷15压至灯罩6外表面，实现弹性海绵刷15与灯罩6的良好接触，风停状态时，在重力的作用下第一起降板11向下运动，实现弹性海绵刷15的上下运动，擦拭灯罩6，对灯罩6实现清洁操作，同时在风力的作用下第二起降板21向上运动，风停状态在第二弹簧22的弹力的作用下向下运动，进而带动活塞24在活塞筒25内上下运动，通过进水阀26和出水阀27向喷头281供水，并喷向灯罩6，实现润湿，清洁机构1和喷水机构2协同工作，实现灯罩6的良好清洁效果，这就是该具有全自动清洁功能的市政照明路灯的工作原理。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
