技术领域
本发明是一种卫浴洁具的感应冲水装置,属于卫浴洁具冲水装置领域。
背景技术
马桶也叫座便,是大小便用的有盖的桶。马桶的发明被称为一项伟大的发明,它解决了人自身吃喝拉撒的进出问题。后来又演变为利用虹吸、螺旋虹吸,现在最新的喷射虹吸式和超旋虹吸式等原理的抽水马桶。也有人认为抽水马桶是万恶之源,因为它消耗了大量的生活用水。马桶的分类很多,有分体的,连体的。随着科技的发展,还出现了许多新奇的品种。
现有技术的卫浴洁具,包括马桶和部分蹲便器,主要是利用水箱配件实现冲水过程,冲洗效率低,长期按压容易出现故障。
发明内容
针对现有技术存在的不足,本发明目的是提供一种卫浴洁具的感应冲水装置,以解决的卫浴洁具,包括马桶和部分蹲便器,主要是利用水箱配件实现冲水过程,冲洗效率低,长期按压容易出现故障的问题。
为了实现上述目的,本发明是通过如下的技术方案来实现:一种卫浴洁具的感应冲水装置,其结构包括马桶圈、马桶盖、冲洗装置、桶身组成,所述的桶身顶部设有冲洗装置,所述的冲洗装置为L型结构并且扣合固定在桶身上,所述的冲洗装置前端设有马桶圈,所述的马桶圈和桶身铰链连接,所述的马桶圈上方设有马桶盖,所述的马桶盖和马桶圈铰链连接;
所述的冲洗装置由手动冲洗机构、储水箱、自动进水机构、自动冲洗机构、密闭框架组成,所述的储水箱前端设有密闭框架,所述的密闭框架和储水箱为一体化结构,所述的密闭框架内部设有自动冲洗机构,所述的自动冲洗机构和密闭框架采用间隙配合,所述的自动冲洗机构后端设有手动冲洗机构,所述的手动冲洗机构和自动冲洗机构相配合,所述的手动冲洗机构后端设有自动进水机构,所述的自动进水机构和储水箱采用间隙配合。
进一步地,所述的手动冲洗机构由滑杆、衔接头、从动件、按键、定向滑套、推杆、第一弹簧、第一顶杆、滚轮、第二弹簧、第一滑套、球塞、导水管组成。
进一步地,所述的第一滑套上设有滑杆,所述的滑杆和第一滑套滑动连接,所述的滑杆上下两端分别设有衔接头和球塞,所述的衔接头和滑杆相焊接,所述的球塞扣合固定在滑杆上,所述的球塞下方设有导水管,所述的导水管和球塞相配合,所述的衔接头上设有从动件,所述的从动件左端固定在衔接头上,所述的从动件右端设有滚轮,所述的滚轮通过螺钉固定在从动件上,所述的从动件底部设有第二弹簧,所述的第二弹簧上下两端分别固定在从动件和第一滑套上,所述的从动件顶部设有第一顶杆,所述的第一顶杆垂直固定在从动件表面凹槽上,所述的第一顶杆顶端设有推杆,所述的第一顶杆和推杆相焊接,所述的推杆上设有定向滑套,所述的定向滑套和推杆滑动连接,所述的推杆上设有第一弹簧,所述的第一弹簧上下两端分别固定在定向滑套和推杆上,所述的推杆顶部设有按键,所述的按键和推杆相焊接。
进一步地,所述的自动进水机构由溢水接头、限位卡套、浮块、第二滑套、第二顶杆、注水管、定位块、第三弹簧、闭水阀体、卡槽、弹簧挡板、螺纹接头组成。
进一步地,所述的注水管上下两端分别设有限位卡套和螺纹接头,所述的限位卡套扣合固定在注水管外壁上,所述的螺纹接头和注水管相焊接,所述的限位卡套顶部设有溢水接头,所述的溢水接头和注水管螺纹连接,所述的限位卡套下方设有浮块,所述的浮块和注水管滑动连接,所述的浮块底部设有第二滑套,所述的第二滑套紧贴固定在浮块上且与注水管滑动连接,所述的注水管左右两侧设有第二顶杆,所述的第二顶杆垂直固定在第二滑套底面上,所述的注水管内部设有定位块,所述的定位块左右两侧紧贴固定在注水管内壁上,所述的定位块下方设有闭水阀体,所述的闭水阀体和注水管采用间隙配合,所述的定位块和闭水阀体之间设有第三弹簧,所述的第三弹簧上下两端分别固定在定位块和闭水阀体上,所述的闭水阀体左右两侧设有卡槽,所述的卡槽扣合固定在闭水阀体上且与注水管滑动连接,所述的第二顶杆和卡槽相配合,所述的卡槽下方设有弹簧挡板,所述的弹簧挡板和注水管铰链连接。
进一步地,所述的自动冲洗机构由溢水接管、泵体、电机、第一滑槽、导电片、第四弹簧、传动绳、滑轮组、第五弹簧、支撑块、触发推杆、第二滑槽、动触头、静触头、电源、电磁铁、衔铁、第六弹簧组成。
进一步地,所述的电机前端设有泵体,所述的泵体和电机采用间隙配合,所述的泵体下方设有溢水接管,所述的溢水接管扣合固定在泵体出水管上,所述的电机后端设有电磁铁,所述的电磁铁通过两侧设有第一滑槽固定在电机上,所述的电磁铁底部设有衔铁,所述的衔铁和第一滑槽滑动连接,所述的衔铁顶部两侧设有导电片,所述的导电片扣合固定在第一滑槽上,所述的衔铁底部设有第六弹簧,所述的第六弹簧上下两端分别固定在衔铁和电机上,所述的电磁铁顶部设有电源,所述的电源通过导线与电磁铁连接,所述的电源前端设有静触头,所述的静触头通过导线分别与电源和电磁铁相连接,所述的静触头顶部设有动触头,所述的动触头上下两端设有第二滑槽,所述的第二滑槽垂直固定在静触头顶面上,所述的动触头和第二滑槽滑动连接,所述的动触头和静触头相配合,所述的动触头和静触头之间设有第四弹簧,所述的第四弹簧左右两端分别固定在静触头和动触头上,所述的动触头前端设有滑轮组,所述的滑轮组上设有传动绳,所述的传动绳和滑轮组滑动连接,所述的传动绳左端与动触头连接,所述的传动绳右端与触发推杆底面相连接,所述的触发推杆右侧设有支撑块,所述的支撑块紧贴固定在触发推杆上,所述的支撑块底部设有第五弹簧,所述的第五弹簧垂直固定在支撑块上。
进一步地,所述的自动冲洗机构上设有的溢水接管和导水管相连接。
有益效果
本发明一种卫浴洁具的感应冲水装置,当使用者想使用本发明的时候可以利用手动冲洗机构进行手动冲洗,也可以通过自动冲洗机构实现自动冲洗,储水箱内部设有自动进水机构,当储水箱内部水量不足时,注水管上设有的浮块会下降,浮块下降时会带动第二顶杆下降,使第二顶杆与闭水阀体左右两侧设有的卡槽相接触,将闭水阀体向下推动至注水管中空凸块区,第三弹簧被拉伸,此时闭水阀体两侧不在紧贴与注水管内壁,使水源从两侧形成的进水道沿注水管向上提升,通过溢水接头注入储水箱内,当需要使用自动冲洗机构时,将马桶圈贴合在密闭框架表面上,使马桶圈将触发推杆向下推压,此时第五弹簧被压缩,传动绳松动,动触头因为第四弹簧回位与静触头闭合,当使用方便完时,动触头和静触头逐渐分离,当动触头和静触头分离时,接触的时间和功率达到设定值时电源对电磁铁进行供电,电磁铁通电后会产生磁性将衔铁吸附,使衔铁和导电片接触,当衔铁和导电片相接触时,电机开始工作,电机和泵体采用间隙配合,所以电机会驱动泵体将储水箱内的水吸入泵体,而后通过泵体底部设有的出水口将水高速喷入溢水接管,从而实现自动冲击,当使用者较为喜欢使用手动冲洗机构时,按压按键,推杆会因为按键受压下降而下降,推杆和第一顶杆相连接,所以推杆下降时会带动第一顶杆下降,第一顶杆会推动从动件使其发生倾斜,如图4所示,从动件倾斜时,滑杆会沿第一滑套向上提升,使球塞与导水管上端的进水口分离,此时储水箱内部存储的水会高速从导水管进入溢水接管,从而实现冲洗。
本发明一种卫浴洁具的感应冲水装置,当需要使用马桶时将马桶圈贴合在冲洗装置上,使马桶圈与触发推杆相接触,当使用者方便完时,身体与马桶圈分离,马桶圈因为阻尼铰链的原因会自动向上提升,此时动触头和静触头逐渐分离,当动触头和静触头分离时接触的时间和功率达到设定值时启动电机,通过泵体高速的将储水箱内的水灌入溢水接管,从而实现自动冲水。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述,本发明的其它特征、目的和优点将会变得更明显:

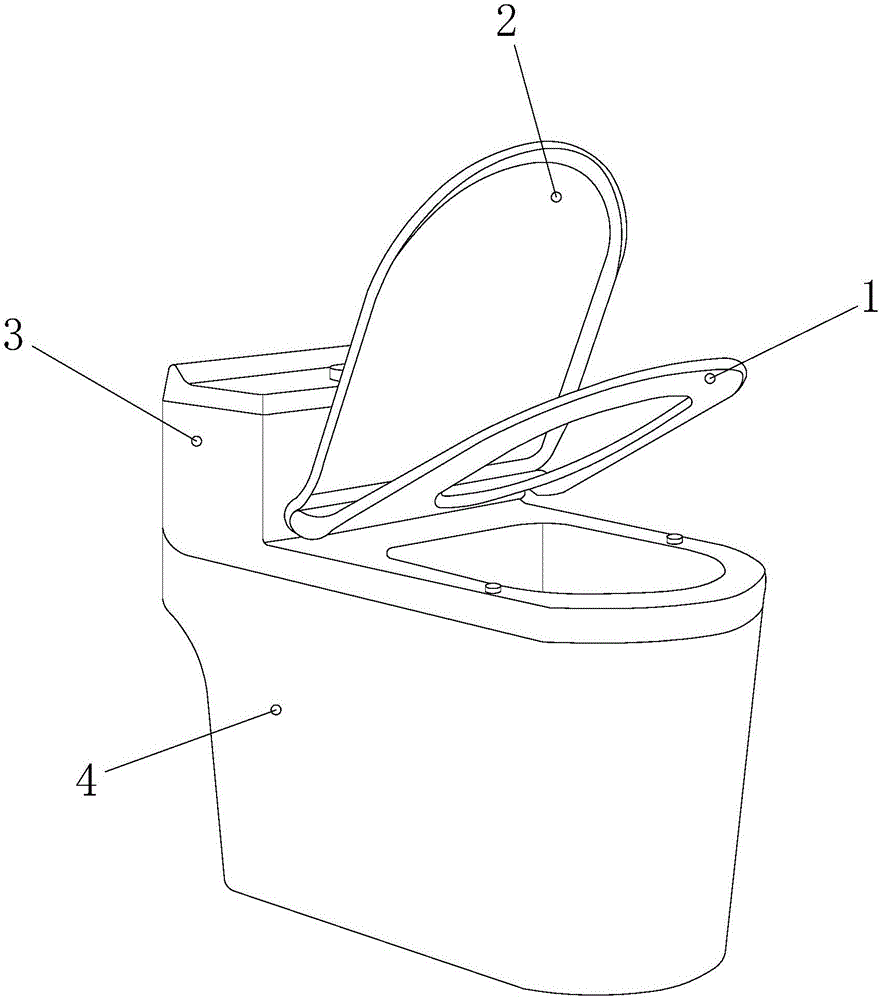

图1为本发明一种卫浴洁具的感应冲水装置的结构示意图。
图2为本发明一种卫浴洁具的感应冲水装置的冲洗装置动态图一。
图3为本发明一种卫浴洁具的感应冲水装置的冲洗装置动态图二。
图4为本发明一种卫浴洁具的感应冲水装置的冲洗装置动态图三。
图5为本发明一种卫浴洁具的感应冲水装置的冲洗装置动态图四。
图中:马桶圈-1、马桶盖-2、冲洗装置-3、手动冲洗机构-31、滑杆-311、衔接头-312、从动件-313、按键-314、定向滑套-315、推杆-316、第一弹簧-317、第一顶杆-318、滚轮-319、第二弹簧-3110、第一滑套-3111、球塞-3112、导水管-3113、储水箱-32、自动进水机构-33、溢水接头-331、限位卡套-332、浮块-333、第二滑套-334、第二顶杆-335、注水管-336、定位块-337、第三弹簧-338、闭水阀体-339、卡槽-3310、弹簧挡板-3311、螺纹接头-3312、自动冲洗机构-34、溢水接管-341、泵体-342、电机-343、第一滑槽-344、导电片-345、第四弹簧-346、传动绳-347、滑轮组-348、第五弹簧-349、支撑块-3410、触发推杆-3411、第二滑槽-3412、动触头-3413、静触头-3414、电源-3415、电磁铁-3416、衔铁-3417、第六弹簧-3418、密闭框架-35、桶身-4。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本发明。
请参阅图1-图5,本发明提供一种卫浴洁具的感应冲水装置,其结构包括马桶圈1、马桶盖2、冲洗装置3、桶身4组成,所述的桶身4顶部设有冲洗装置3,所述的冲洗装置3为L型结构并且扣合固定在桶身4上,所述的冲洗装置3前端设有马桶圈1,所述的马桶圈1和桶身4铰链连接,所述的马桶圈1上方设有马桶盖2,所述的马桶盖2和马桶圈1铰链连接;所述的冲洗装置3由手动冲洗机构31、储水箱32、自动进水机构33、自动冲洗机构34、密闭框架35组成,所述的储水箱32前端设有密闭框架35,所述的密闭框架35和储水箱32为一体化结构,所述的密闭框架35内部设有自动冲洗机构34,所述的自动冲洗机构34和密闭框架35采用间隙配合,所述的自动冲洗机构34后端设有手动冲洗机构31,所述的手动冲洗机构31和自动冲洗机构34相配合,所述的手动冲洗机构31后端设有自动进水机构33,所述的自动进水机构33和储水箱32采用间隙配合,所述的手动冲洗机构31由滑杆311、衔接头312、从动件313、按键314、定向滑套315、推杆316、第一弹簧317、第一顶杆318、滚轮319、第二弹簧3110、第一滑套3111、球塞3112、导水管3113组成,所述的第一滑套3111上设有滑杆311,所述的滑杆311和第一滑套3111滑动连接,所述的滑杆311上下两端分别设有衔接头312和球塞3112,所述的衔接头312和滑杆311相焊接,所述的球塞3112扣合固定在滑杆311上,所述的球塞3112下方设有导水管3113,所述的导水管3113和球塞3112相配合,所述的衔接头312上设有从动件313,所述的从动件313左端固定在衔接头312上,所述的从动件313右端设有滚轮319,所述的滚轮319通过螺钉固定在从动件313上,所述的从动件313底部设有第二弹簧3110,所述的第二弹簧3110上下两端分别固定在从动件313和第一滑套3111上,所述的从动件313顶部设有第一顶杆318,所述的第一顶杆318垂直固定在从动件313表面凹槽上,所述的第一顶杆318顶端设有推杆316,所述的第一顶杆318和推杆316相焊接,所述的推杆316上设有定向滑套315,所述的定向滑套315和推杆316滑动连接,所述的推杆316上设有第一弹簧317,所述的第一弹簧317上下两端分别固定在定向滑套315和推杆316上,所述的推杆316顶部设有按键314,所述的按键314和推杆316相焊接,所述的自动进水机构33由溢水接头331、限位卡套332、浮块333、第二滑套334、第二顶杆335、注水管336、定位块337、第三弹簧338、闭水阀体339、卡槽3310、弹簧挡板3311、螺纹接头3312组成,所述的注水管336上下两端分别设有限位卡套332和螺纹接头3312,所述的限位卡套332扣合固定在注水管336外壁上,所述的螺纹接头3312和注水管336相焊接,所述的限位卡套332顶部设有溢水接头331,所述的溢水接头331和注水管336螺纹连接,所述的限位卡套332下方设有浮块333,所述的浮块333和注水管336滑动连接,所述的浮块333底部设有第二滑套334,所述的第二滑套334紧贴固定在浮块333上且与注水管336滑动连接,所述的注水管336左右两侧设有第二顶杆335,所述的第二顶杆335垂直固定在第二滑套334底面上,所述的注水管336内部设有定位块337,所述的定位块337左右两侧紧贴固定在注水管336内壁上,所述的定位块337下方设有闭水阀体339,所述的闭水阀体339和注水管336采用间隙配合,所述的定位块337和闭水阀体339之间设有第三弹簧338,所述的第三弹簧338上下两端分别固定在定位块337和闭水阀体339上,所述的闭水阀体339左右两侧设有卡槽3310,所述的卡槽3310扣合固定在闭水阀体339上且与注水管336滑动连接,所述的第二顶杆335和卡槽3310相配合,所述的卡槽3310下方设有弹簧挡板3311,所述的弹簧挡板3311和注水管336铰链连接,所述的自动冲洗机构34由溢水接管341、泵体342、电机343、第一滑槽344、导电片345、第四弹簧346、传动绳347、滑轮组348、第五弹簧349、支撑块3410、触发推杆3411、第二滑槽3412、动触头3413、静触头3414、电源3415、电磁铁3416、衔铁3417、第六弹簧3418组成,所述的电机343前端设有泵体342,所述的泵体342和电机343采用间隙配合,所述的泵体342下方设有溢水接管341,所述的溢水接管341扣合固定在泵体342出水管上,所述的电机343后端设有电磁铁3416,所述的电磁铁3416通过两侧设有第一滑槽344固定在电机343上,所述的电磁铁3416底部设有衔铁3417,所述的衔铁3417和第一滑槽344滑动连接,所述的衔铁3417顶部两侧设有导电片345,所述的导电片345扣合固定在第一滑槽344上,所述的衔铁3417底部设有第六弹簧3418,所述的第六弹簧3418上下两端分别固定在衔铁3417和电机343上,所述的电磁铁3416顶部设有电源3415,所述的电源3415通过导线与电磁铁3416连接,所述的电源3415前端设有静触头3414,所述的静触头3414通过导线分别与电源3415和电磁铁3416相连接,所述的静触头3414顶部设有动触头3413,所述的动触头3413上下两端设有第二滑槽3412,所述的第二滑槽3412垂直固定在静触头3414顶面上,所述的动触头3413和第二滑槽3412滑动连接,所述的动触头3413和静触头3414相配合,所述的动触头3413和静触头3414之间设有第四弹簧346,所述的第四弹簧346左右两端分别固定在静触头3414和动触头3413上,所述的动触头3413前端设有滑轮组348,所述的滑轮组348上设有传动绳347,所述的传动绳347和滑轮组348滑动连接,所述的传动绳347左端与动触头3413连接,所述的传动绳347右端与触发推杆3411底面相连接,所述的触发推杆3411右侧设有支撑块3410,所述的支撑块3410紧贴固定在触发推杆3411上,所述的支撑块3410底部设有第五弹簧349,所述的第五弹簧349垂直固定在支撑块3410上,所述的自动冲洗机构34上设有的溢水接管341和导水管3113相连接。
本发明的工作原理:
当使用者想使用本发明的时候可以利用手动冲洗机构31进行手动冲洗,也可以通过自动冲洗机构34实现自动冲洗,储水箱32内部设有自动进水机构33,当储水箱32内部水量不足时,注水管336上设有的浮块333会下降,浮块333下降时会带动第二顶杆335下降,使第二顶杆335与闭水阀体339左右两侧设有的卡槽3310相接触,将闭水阀体339向下推动至注水管336中空凸块区,第三弹簧338被拉伸,此时闭水阀体339两侧不在紧贴与注水管336内壁,使水源从两侧形成的进水道沿注水管336向上提升,通过溢水接头331注入储水箱32内,当需要使用自动冲洗机构34时,将马桶圈1贴合在密闭框架35表面上,使马桶圈1将触发推杆3411向下推压,此时第五弹簧349被压缩,传动绳347松动,动触头3413因为第四弹簧346回位与静触头3414闭合,当使用方便完时,动触头3413和静触头3414逐渐分离,当动触头3413和静触头3414分离时,接触的时间和功率达到设定值时电源3415对电磁铁3416进行供电,电磁铁3416通电后会产生磁性将衔铁3417吸附,使衔铁3417和导电片345接触,当衔铁3417和导电片345相接触时,电机343开始工作,电机343和泵体342采用间隙配合,所以电机343会驱动泵体342将储水箱32内的水吸入泵体342,而后通过泵体342底部设有的出水口将水高速喷入溢水接管341,从而实现自动冲击,当使用者较为喜欢使用手动冲洗机构31时,按压按键314,推杆316会因为按键314受压下降而下降,推杆316和第一顶杆318相连接,所以推杆316下降时会带动第一顶杆318下降,第一顶杆318会推动从动件313使其发生倾斜,如图4所示,从动件313倾斜时,滑杆311会沿第一滑套3111向上提升,使球塞3112与导水管3113上端的进水口分离,此时储水箱32内部存储的水会高速从导水管3113进入溢水接管341,从而实现冲洗。
本发明的控制方式是通过控制器来自动控制,控制器的控制电路通过本领域的技术人员简单编程即可实现,属于本领域的公知常识,并且本发明主要用来保护机械装置,所以本发明不再详细解释控制方式和电路连接。
本发明所述的泵体342和电机343为一体结构,一种用以增加液体的压力,是一种用来移动液体或流体介质的装置。
本发明解决的问题是现有技术的卫浴洁具,包括马桶和部分蹲便器,主要是利用水箱配件实现冲水过程,冲洗效率低,长期按压容易出现故障,本发明通过上述部件的互相组合,本发明一种卫浴洁具的感应冲水装置,当需要使用马桶时将马桶圈1贴合在冲洗装置3上,使马桶圈1与触发推杆3411相接触,当使用者方便完时,身体与马桶圈1分离,马桶圈1因为阻尼铰链的原因会自动向上提升,此时动触头3413和静触头3414逐渐分离,当动触头3413和静触头3414分离时接触的时间和功率达到设定值时启动电机343,通过泵体342高速的将储水箱32内的水灌入溢水接管341,从而实现自动冲水。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言,显然本发明不限于上述示范性实施例的细节,而且在不背离本发明的精神或基本特征的情况下,能够以其他的具体形式实现本发明。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本发明的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外,应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施例中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。
