一种拔插便捷插座

技术领域

本发明涉及插头和插座技术领域，尤其涉及一种拔插便捷插座。

背景技术

随着用电器的种类越来越多，对于插座的使用频率越来越高，对于插座的要求液越来越高；

现有的插座更多的重点在于如何去保证安全，但是却忽略了由于使用群体的增加，对于一些小孩和部分女性而言，插座拔插的难易程度很多时候能决定他们对于插座的选择，现有的插座要么插头插入后难以拔出，需要费很大力气，要么就是易拔但也容易脱落，使得插座使用不够方便，导致部分人群对于插座的需求达不到满足，影响人们的生活质量。

发明内容

本发明的目的是为了解决现有技术中插头使用不便的问题，而提出的一种拔插便捷插座。

为了实现上述目的，本发明采用了如下技术方案：一种拔插便捷插座，包括插头和插座，所述插头与插座均为方形盒体，所述插头内壁焊接有第一弹簧，所述第一弹簧焊接有挡块，所述挡块靠近插座的一侧端面开设有圆槽，所述插头靠近插座的一侧开有通孔，所述插头包含有两个导电片，所述插座靠近插头的一侧内壁焊接有两个簧片，所述插座靠近插头的一侧贯穿侧壁滑动连接有导杆，所述导杆远离插头的一端焊接有连接片，所述插座远离插头的一侧内壁焊接有第二弹簧，所述第二弹簧远离插座内壁的一端与导杆的远离插头的一端焊接，所述插座内设有两个液压箱，每个所述液压箱靠近第二弹簧的一端均焊接有第一永磁铁，每个所述第一永磁铁上均缠绕有电磁线圈，每个所述液压箱内焊有第一永磁铁的一端均放置有第二永磁铁，每个所述液压箱焊接有第一永磁铁一端的外壁均焊接有导电板，每个所述液压箱远离第一永磁铁的一端均密封滑动连接有活塞。

在上述的拔插便捷插座中，所述第二永磁铁与液压箱的内壁均为密封滑动，所述第二永磁铁靠近第一永磁铁的一端与第一永磁铁的磁极相反。

在上述的拔插便捷插座中，所述电磁线圈通电后产生的磁场的方向与第一永磁铁的磁场方向相反，且产生的磁场强于第一永磁铁产生的磁场。

在上述的拔插便捷插座中，所述导杆靠近插头的一端为锁舌状。

与现有的技术相比，本发明的优点在于：

1、通过电磁线圈产生相反磁场推动第二永磁铁运动，使得液压油推动活塞挤压导电片，导电片与簧片贴合紧密，有效地防止了导电片脱离簧片造成的接触不良或插头直接脱离插座的不危险情况的发生；

2、当需要拔下插头时，只需按压挡块即可使电磁线圈断电，使得电磁线圈产生的磁场消失，液压箱内的液压油回流，使得活塞对导电片的挤压力消失，插头即可轻易地拔出，实现易拔的目的。

附图说明

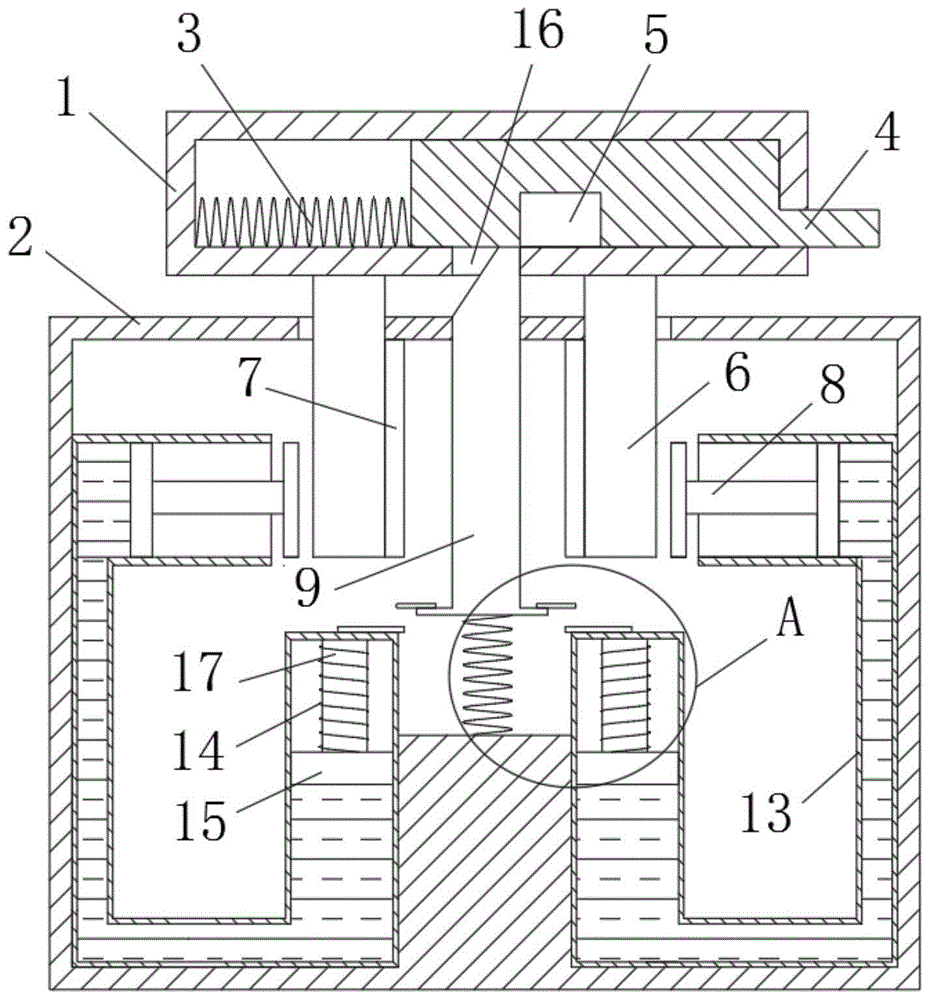

图1为本发明提出的一种拔插便捷插座的插头为完全插入插座的结构示意图；

图2为本发明提出的一种拔插便捷插座的插头完全插入后状态的结构示意图；

图3为本发明提出的一种拔插便捷插座的插头即将拔出状态的结构示意图。

图4为图1中A部分结构的放大示意图。

图中：1插头、2插座、3第一弹簧、4挡块、5圆槽、6导电片、7簧片、8活塞、9导杆、10第二弹簧、11连接片、12导电板、13液压箱、14电磁线圈、15第二永磁铁、16通孔、17第一永磁铁。

具体实施方式

以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

实施例

参照图1-4，一种拔插便捷插座，包括插头1和插座2，插头1与插座2均为方形盒体，插头1内壁焊接有第一弹簧3，第一弹簧3焊接有挡块4，挡块4靠近插座2的一侧端面开设有圆槽5，插头1靠近插座2的一侧开有通孔16，圆槽5的槽径大于通孔16的孔径，插头1包含有两个导电片6，插座2靠近插头1的一侧内壁焊接有两个簧片7，插座2靠近插头1的一侧贯穿侧壁滑动连接有导杆9，导杆9的杆径小于通孔16的孔径，导杆9可以通过通孔16，导杆9远离插头1的一端焊接有两个连接片11，每个连接片11均与靠近的导电片6通过导线相连，插座2远离插头1的一侧内壁焊接有第二弹簧10，第二弹簧10远离插座2内壁的一端与导杆9远离插头1的一端焊接，插座2内设有两个液压箱13，每个液压箱13靠近第二弹簧10的一端均焊接有第一永磁铁17，每个第一永磁铁17上均缠绕有电磁线圈14，每个液压箱13内焊有第一永磁铁17的一端均放置有第二永磁铁15，每个液压箱13焊接有第一永磁铁17一端的外壁均焊接有导电板12，每个导电板12均通过导线与电磁线圈14连接，每个液压箱13远离第一永磁铁17的一端均密封滑动连接有活塞8

第二永磁铁15与液压箱13的内壁均为密封滑动，第二永磁铁15靠近第一永磁铁17的一端与第一永磁铁17的磁极相反，第一永磁铁17对第二永磁铁15的吸引力大于第二永磁铁15自身的重量；电磁线圈14通电后产生的磁场的方向与第一永磁铁17的磁场方向相反，且产生的磁场强于第一永磁铁产生的磁场；导杆9靠近插头1的一端为锁舌形状，当不慎挤压挡块4时，导杆9进入圆槽5内，当松开挡块4时，在圆槽5侧壁的挤压下，由于导杆9锁舌形状，将会使得导杆9又重新进入插座2内，能有效防止误触。

本发明中，在插头1插入插座2过程中，导电片6与簧片7接触，导电片6与连接的用电器形成闭合回路，使得导电片6上通有电流，在没有外力作用下，挡块4无法挤压第一弹簧3并向插头1的侧壁运动，挡块4将会遮挡住通孔16，使得插头1插入插座2的过程中会将导杆9抵向插座2的内部，导杆9运动过程中会挤压连接在导杆9一端的第二弹簧10，最终导杆9上的连接片11与导电板12相抵，使得电磁线圈14得电，电磁线圈14将会产生磁场，由于电磁线圈14产生的磁场方向与第一永磁铁17的磁场方向相反，且电磁线圈14的磁场强度强于第一永磁铁17，导致电磁线圈14与第一永磁铁17所共同形成的磁场的方向与第一永磁铁17的磁场方向相反，使得原本与第一永磁铁17相吸引的第二永磁铁15开始远离第一永磁铁17，使得第二永磁铁15运动并挤压液压箱13内的液压油，液压油将会挤压活塞8，推动活塞8向导电片6的方向滑动，最终将会挤压导电片6，使得导电片6与簧片7紧密贴合，有效防止导电片6与簧片7轻易脱离，达到插头防松的目的。

当需要拔出插头1时，将挡块4往插头1的内壁按压，当挡块4处于插头1外侧的部分与插头1外侧贴合时，挡块4上开设的圆槽5的开口将会与通孔16重合，此时，原本被挡在插头外的导杆9开始在第二弹簧10的作用力下往圆槽5内运动，当导杆9与圆槽5底部相抵时，连接片11与导电板12断开连接，使得电磁线圈14断电，此时，电磁线圈14产生的磁场消失，第二永磁铁15在第一永磁铁17的吸引力作用下，开始往第一永磁铁17方向运动，使得原本挤压活塞8的液压油回流，活塞8不再挤压导电片6，使得插头可以轻易的拔出，实现易拔的效果。

尽管本文较多地使用了插头1、插座2、第一弹簧3、挡块4、圆槽5、导电片6、簧片7、活塞8、导杆9、第二弹簧10、连接片11、导电片12、液压箱13、电磁线圈14、第二永磁铁15、通孔16、第一永磁铁17等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
