技术领域
本发明是一种可实现电缆对接的电力电缆分接箱，属于电力电缆分接箱领域。
背景技术
电缆分接箱，用来对电缆线路实施分接、分支、接续及转换电路的设备电缆分接箱按其电气构成分为两大类：一类是不含任何开关设备的，箱体内仅有对电缆端头进行处理和连接的附件，结构比较简单，体积较小，功能较单一，可称为普通分接箱；另一类是箱内不但有普通分接箱的附件，还含有一台或多台开关设备，其结构较为复杂，体积较大，连接器件多，制造技术难度大，造价高，可称为高级分接箱；
普通分接箱内没有开关设备，进线与出线在电气上连接在一起，电位相同，适宜用于分接或分支接线。通常习惯将进线回数加上出线回数称为分支数。例如三分支电缆分接箱，它的每一相上都有三个等电位连接点，可以用作一进二出或二进一出。电缆分接箱内含U，V，W三相，三相电路结构相同，顺排在一起。
但是现有的一种可实现电缆对接的电力电缆分接箱在使用时，由于长期设于室外，箱内容易出现湿度大，潮湿的情况，尤其是阴雨天时，不利于对电缆分接箱内部设备的保护。
发明内容
针对现有技术存在的不足，本发明目的是提供一种可实现电缆对接的电力电缆分接箱，以解决有效的吸收电缆分接箱内部潮湿空气的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种可实现电缆对接的电力电缆分接箱，其结构包括分接箱主体、开关门扣、箱门、警示标志、箱盖，所述开关门扣通过螺母旋紧连接于分接箱主体上方，所述箱门设有2扇，所述箱门分别合页设于分接箱主体上，所述警示标志通过粘结剂粘结于箱门表面上，所述箱盖嵌套于分接箱主体上方，并通过螺母旋紧连接，所述分接箱主体设有干燥除湿装置，所述干燥除湿装置设于分接箱主体内部，并通过螺栓加固连接，所述干燥除湿装置由吸湿干燥层、升降传动机构、齿轮传动机构、电阻调节装置、防水外壳、储电装置、显示灯组成，所述吸湿干燥层上部一端设于防水外壳上方外部，所述吸湿干燥层底部一端嵌入防水外壳内部上方，所述吸湿干燥层底部与防水外壳为过渡配合连接，并设于升降传动机构相连接，所述升降传动机构设于防水外壳内部上方，所述防水外壳横截面为矩形结构，所述齿轮传动机构与升降传动机构扣合连接，并设于升降传动机构下方，所述齿轮传动机构啮合连接于电阻调节装置上方，所述电阻调节装置通过螺栓设于防水外壳内部底面上，所述显示灯卡在防水外壳上，所述显示灯与防水外壳为过盈配合连接，所述显示灯另一端与电阻调节装置紧密连接，所述电阻调节装置另一端与储电装置紧密连接，所述储电装置设于防水外壳内部左下角，所述齿轮传动机构设于储电装置右上方。
进一步的，所述吸湿干燥层包括干燥盒、吸湿干燥主体、支撑杆、连接弹簧、升降连接板、连接滑槽，所述吸湿干燥主体设于干燥盒上方内部，并通过螺栓固定连接，所述支撑杆垂直焊接于干燥盒底面中间，所述支撑杆底部一端垂直焊接于升降连接板上表面，所述升降连接板嵌入连接于防水外壳上，所述升降连接板与防水外壳为过渡配合连接，所述连接滑槽与升降连接板呈一体成型结构，所述连接滑槽连接于升降连接板下方。
进一步的，所述升降连接板通过连接滑槽与升降传动机构相连接，所述升降连接板通过支撑杆与干燥盒相互平行，所述连接弹簧底部一端焊接于防水外壳上表面，所述连接弹簧顶部一端焊接于干燥盒下表面上，所述连接弹簧设有2组，并通过支撑杆相互对称。
进一步的，所述升降传动机构由连接扣、升降栅格、连接滑行槽、限位横梁、液压杆、液压缸、连通管道、储液缸组成，所述连接扣设于升降栅格顶部左侧，所述升降栅格通过连接扣与吸湿干燥层锁定连接，所述升降栅格底部左侧一端通过螺母旋紧与限位横梁上，所述升降栅格底部另一端设于连接滑行槽上。
进一步的，所述连接滑行槽与限位横梁呈一体成型结构，所述连接滑行槽连接于限位横梁上，所述液压杆右侧一端设有传动扣，该传动扣通过螺母旋紧液压杆上，该传动扣另一端通过螺母与升降栅格底部右侧一端旋紧连接，所述液压杆左侧一端插入连接于液压缸内部，所述液压杆与液压缸为过渡配合连接，所述液压缸上设有连接口，所述液压缸通过连接口与连通管道贯通连接，所述连通管道将储液缸与液压缸贯通连接，所述储液缸通过螺栓设于防水外壳内部左侧表面上。
进一步的，所述储液缸设有恢复弹簧、支撑横杆，所述恢复弹簧顶部一端焊接于储液缸底端表面上，所述恢复弹簧底部一端焊接于支撑横杆上，所述恢复弹簧设有2组，并设于同一平面上，所述支撑横杆左侧一端焊接于防水外壳左侧表面上，并设于储液缸下方。
进一步的，所述齿轮传动机构包括传动连接杆、限位销、第一齿轮、第二齿轮、传动带、第三齿轮，所述传动连接杆左侧一端与升降传动机构扣合连接，所述传动连接杆右侧一端插入连接于限位销内部，并通过螺母加固连接，所述限位销连接于第一齿轮上，所述限位销与第一齿轮呈一体成型结构，所述第一齿轮啮合连接于第二齿轮左上方，所述第二齿轮与第三齿轮通过传动带相连接，所述第三齿轮设于第二齿轮右下角，所述第三齿轮啮合连接于电阻调节装置上方。
进一步的，所述电阻调节装置设有连接螺杆、传动螺杆、电阻调节滑块、电源输入端口、电源输出端口、第一电源连接线，所述连接螺杆右侧一端设于防水外壳内部右侧表面上，所述连接螺杆内部设有螺纹穿孔，该螺纹穿孔与连接螺杆呈一体成型结构，所述连接螺杆通过螺纹穿孔与传动螺杆相连接，所述传动螺杆另一端与电阻调节滑块紧密连接，所述电源输入端口设于电阻调节装置左侧上，所述电源输出端口设有电阻调节装置右侧，所述第一电源连接线一端与电源输出端口紧密缠绕连接，所述第一电源连接线另一端与显示灯内部紧密连接。
进一步的，所述储电装置设有储电装置固定架、电源连接端口、第二电源连接线，所述储电装置固定架嵌套于储电装置底部，所述电源连接端口设于储电装置底部，并与储电装置内部紧密连接，所述第二电源连接线一端插入电源连接端口与储电装置内部相连接，所述第二电源连接线另一端与电阻调节装置紧密连接。
有益效果
在一种可实现电缆对接的电力电缆分接箱内部潮湿时，吸湿干燥主体将空气中的水分吸收，当饱和度达到最大时，重量增大并将干燥盒朝着下方下落下去，干燥盒通过支撑杆与下方升降栅格相连接，于是带动升降栅格下落，由于升降栅格底部一端通过传动扣与液压杆相连接，于是当升降栅格下落并沿着连接滑行槽朝着右侧移动时，将液压杆带动朝着右侧方向移动，液压缸内为封闭状态，当液压杆朝着右侧移动时，为维持液压缸内部液压平衡，储液缸内部的液体沿着连通管道进入液压缸内部，此时的储液缸内部重量降低，于是受到底部恢复弹簧向上的作用力朝着上方移动，储液缸侧边与传动连接杆紧密连接，该传动连接杆另一端与第一齿轮相连接，当储液缸朝着上方移动时，依次调动传动连接杆与第一齿轮转动，第一齿轮与第二齿轮啮合连接，第二齿轮通过传动带与第三齿轮相连接，于是第三齿轮转动，由于第三齿轮与连接螺杆啮合连接，此时的连接螺杆开始转动，并调动传动螺杆朝着右侧方向移动，传动螺杆与电阻调节滑块紧密连接，此时的电阻调节滑块朝着右侧方向移动，于是可经过电阻调节装置内部的电流增大，此时储电装置内的电流经过电源连接端口、第二电源连接线、电源输入端口、电阻调节装置、电源输出端口、第一电源连接线进入信号灯内，在充足的电流下，信号灯亮起，本发明实现了该电力电缆分接箱在室外使用时不会受到潮湿天气和空气影响，起到较好的吸湿干燥作用，便于对电缆分接箱内部设备的保护。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

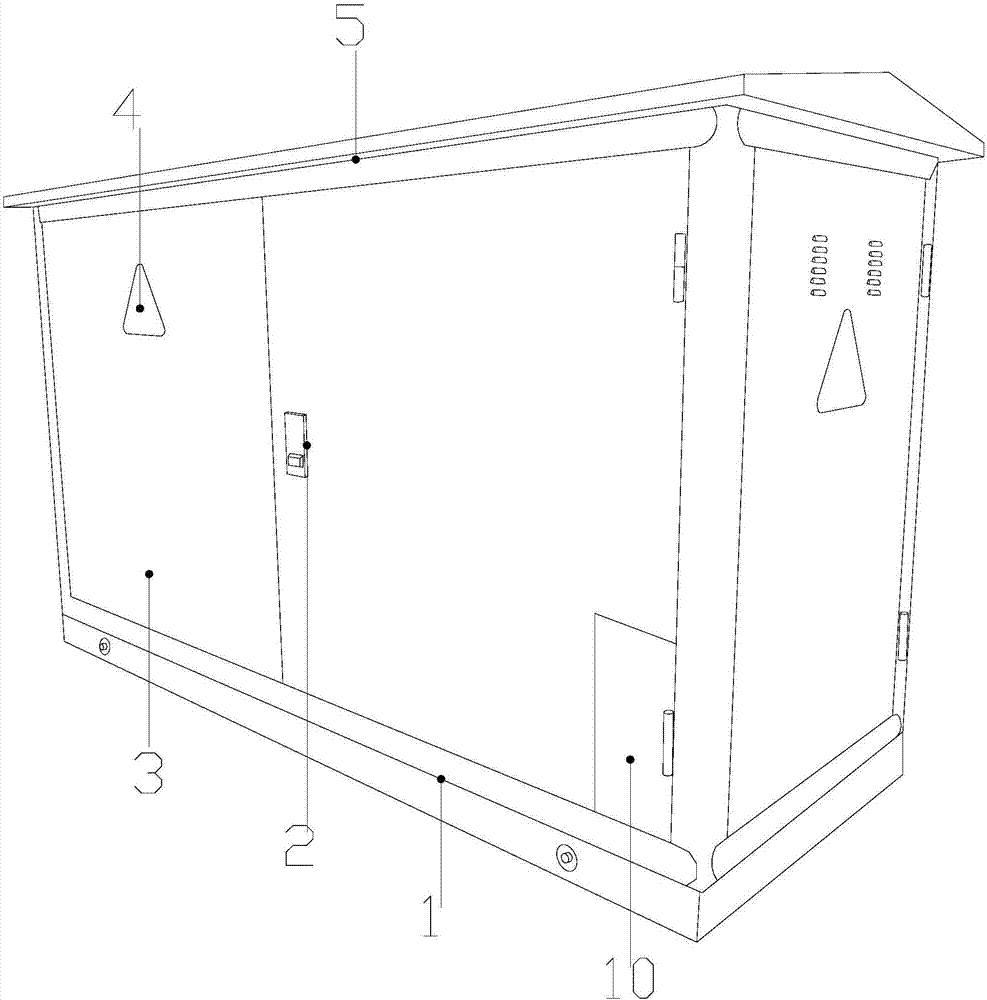

图1为本发明一种可实现电缆对接的电力电缆分接箱的结构示意图。
图2为本发明干燥除湿装置的结构示意图。
图3为本发明干燥除湿装置的详细结构示意图。
图4为本发明干燥除湿装置操作时的结构示意图。
图中：分接箱主体-1、开关门扣-2、箱门-3、警示标志-4、箱盖-5、干燥除湿装置-10、吸湿干燥层-100、升降传动机构-101、齿轮传动机构-102、电阻调节装置-103、防水外壳-104、储电装置-105、显示灯-106、干燥盒-1001、吸湿干燥主体-1002、支撑杆-1003、连接弹簧-1004、升降连接板-1005、连接滑槽-1006、连接扣-1011、升降栅格-1012、连接滑行槽-1013、限位横梁-1014、液压杆-1015、液压缸-1016、连通管道-1017、储液缸-1018、恢复弹簧-10181、支撑横杆-10182、传动连接杆-1021、限位销-1022、第一齿轮-1023、第二齿轮-1024、传动带-1025、第三齿轮-1026、连接螺杆-1031、传动螺杆-1032、电阻调节滑块-1033、电源输入端口-1034、电源输出端口-1035、第一电源连接线-1036、储电装置固定架-1051、电源连接端口-1052、第二电源连接线-1053。
具体实施方式
为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
请参阅图1-图4，本发明提供一种可实现电缆对接的电力电缆分接箱的技术方案：其结构包括分接箱主体1、开关门扣2、箱门3、警示标志4、箱盖5，所述开关门扣2通过螺母旋紧连接于分接箱主体1上方，所述箱门3设有2扇，所述箱门3分别合页设于分接箱主体1上，所述警示标志4通过粘结剂粘结于箱门3表面上，所述箱盖5嵌套于分接箱主体1上方，并通过螺母旋紧连接，所述分接箱主体1设有干燥除湿装置10，所述干燥除湿装置10设于分接箱主体1内部，并通过螺栓加固连接；所述干燥除湿装置10由吸湿干燥层100、升降传动机构101、齿轮传动机构102、电阻调节装置103、防水外壳104、储电装置105、显示灯106组成，所述吸湿干燥层100上部一端设于防水外壳104上方外部，所述吸湿干燥层100底部一端嵌入防水外壳104内部上方，所述吸湿干燥层100底部与防水外壳104为过渡配合连接，并设于升降传动机构101相连接，所述升降传动机构101设于防水外壳104内部上方，所述防水外壳104横截面为矩形结构，所述齿轮传动机构102与升降传动机构101扣合连接，并设于升降传动机构101下方，所述齿轮传动机构102啮合连接于电阻调节装置103上方，所述电阻调节装置103通过螺栓设于防水外壳104内部底面上，所述显示灯106卡在防水外壳104上，所述显示灯106与防水外壳104为过盈配合连接，所述显示灯106另一端与电阻调节装置103紧密连接，所述电阻调节装置103另一端与储电装置105紧密连接，所述储电装置105设于防水外壳104内部左下角，所述齿轮传动机构102设于储电装置105右上方，所述吸湿干燥层100包括干燥盒1001、吸湿干燥主体1002、支撑杆1003、连接弹簧1004、升降连接板1005、连接滑槽1006，所述吸湿干燥主体1002设于干燥盒1001上方内部，并通过螺栓固定连接，所述支撑杆1003垂直焊接于干燥盒1001底面中间，所述支撑杆1003底部一端垂直焊接于升降连接板1005上表面，所述升降连接板1005嵌入连接于防水外壳104上，所述升降连接板1005与防水外壳104为过渡配合连接，所述连接滑槽1006与升降连接板1005呈一体成型结构，所述连接滑槽1006连接于升降连接板1005下方，所述升降连接板1005通过连接滑槽1006与升降传动机构101相连接，所述升降连接板1005通过支撑杆1003与干燥盒1001相互平行，所述连接弹簧1004底部一端焊接于防水外壳104上表面，所述连接弹簧1004顶部一端焊接于干燥盒1001下表面上，所述连接弹簧1004设有2组，并通过支撑杆1003相互对称，所述升降传动机构101由连接扣1011、升降栅格1012、连接滑行槽1013、限位横梁1014、液压杆1015、液压缸1016、连通管道1017、储液缸1018组成，所述连接扣1011设于升降栅格1012顶部左侧，所述升降栅格1012通过连接扣1011与吸湿干燥层100锁定连接，所述升降栅格1012底部左侧一端通过螺母旋紧与限位横梁1014上，所述升降栅格1012底部另一端设于连接滑行槽1013上，所述连接滑行槽1013与限位横梁1014呈一体成型结构，所述连接滑行槽1013连接于限位横梁1014上，所述液压杆1015右侧一端设有传动扣，该传动扣通过螺母旋紧液压杆1015上，该传动扣另一端通过螺母与升降栅格1012底部右侧一端旋紧连接，所述液压杆1015左侧一端插入连接于液压缸1016内部，所述液压杆1015与液压缸1016为过渡配合连接，所述液压缸1016上设有连接口，所述液压缸1016通过连接口与连通管道1017贯通连接，所述连通管道1017将储液缸1018与液压缸1016贯通连接，所述储液缸1018通过螺栓设于防水外壳104内部左侧表面上，所述储液缸1018设有恢复弹簧10181、支撑横杆10182，所述恢复弹簧10181顶部一端焊接于储液缸1018底端表面上，所述恢复弹簧10181底部一端焊接于支撑横杆10182上，所述恢复弹簧10181设有2组，并设于同一平面上，所述支撑横杆10182左侧一端焊接于防水外壳104左侧表面上，并设于储液缸1018下方，所述齿轮传动机构102包括传动连接杆1021、限位销1022、第一齿轮1023、第二齿轮1024、传动带1025、第三齿轮1026，所述传动连接杆1021左侧一端与升降传动机构101扣合连接，所述传动连接杆1021右侧一端插入连接于限位销1022内部，并通过螺母加固连接，所述限位销1022连接于第一齿轮1022上，所述限位销1022与第一齿轮1022呈一体成型结构，所述第一齿轮1022啮合连接于第二齿轮1024左上方，所述第二齿轮1024与第三齿轮1026通过传动带1025相连接，所述第三齿轮1026设于第二齿轮1024右下角，所述第三齿轮1026啮合连接于电阻调节装置103上方，，所述电阻调节装置103设有连接螺杆1031、传动螺杆1032、电阻调节滑块1033、电源输入端口1034、电源输出端口1035、第一电源连接线1036，所述连接螺杆1031右侧一端设于防水外壳104内部右侧表面上，所述连接螺杆1031内部设有螺纹穿孔，该螺纹穿孔与连接螺杆1031呈一体成型结构，所述连接螺杆1031通过螺纹穿孔与传动螺杆1032相连接，所述传动螺杆1032另一端与电阻调节滑块1033紧密连接，所述电源输入端口1034设于电阻调节装置103左侧上，所述电源输出端口1035设有电阻调节装置103右侧，所述第一电源连接线1036一端与电源输出端口1035紧密缠绕连接，所述第一电源连接线1036另一端与显示灯106内部紧密连接，所述储电装置105设有储电装置固定架1051、电源连接端口1052、第二电源连接线1053，所述储电装置固定架1051嵌套于储电装置105底部，所述电源连接端口1052设于储电装置105底部，并与储电装置105内部紧密连接，所述第二电源连接线1053一端插入电源连接端口1052与储电装置105内部相连接，所述第二电源连接线1053另一端与电阻调节装置105紧密连接。
本发明所述的电阻调节装置，指的是一种电阻器，在日常生活中一般直接称为电阻。是一个限流元件，将电阻接在电路中后，电阻器的阻值是固定的一般是两个引脚，它可限制通过它所连支路的电流大小。阻值不能改变的称为固定电阻器。阻值可变的称为电位器或可变电阻器。理想的电阻器是线性的，即通过电阻器的瞬时电流与外加瞬时电压成正比。用于分压的可变电阻器。在裸露的电阻体上，紧压着一至两个可移金属触点。触点位置确定电阻体任一端与触点间的阻值。
端电压与电流有确定函数关系，体现电能转化为其他形式能力的二端器件，用字母R来表示，单位为欧姆Ω。实际器件如灯泡，电热丝，电阻器等均可表示为电阻器元件。
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压、分流的作用。对信号来说，交流与直流信号都可以通过电阻。
在一种可实现电缆对接的电力电缆分接箱内部潮湿时，吸湿干燥主体1001将空气中的水分吸收，当饱和度达到最大时，重量增大并将干燥盒1002朝着下方下落下去，干燥盒1002通过支撑杆1003与下方升降栅格1012相连接，于是带动升降栅格1012下落，由于升降栅格1012底部一端通过传动扣与液压杆1015相连接，于是当升降栅格1012下落并沿着连接滑行槽1013朝着右侧移动时，将液压杆1015带动朝着右侧方向移动，液压缸1016内为封闭状态，当液压杆1015朝着右侧移动时，为维持液压缸1016内部液压平衡，储液缸1018内部的液体沿着连通管道1017进入液压缸内部，此时的储液缸1018内部重量降低，于是受到底部恢复弹簧10181向上的作用力朝着上方移动，储液缸1018侧边与传动连接杆1021紧密连接，该传动连接杆1021另一端与第一齿轮1023相连接，当储液缸1018朝着上方移动时，依次调动传动连接杆1021与第一齿轮1023转动，第一齿轮1023与第二齿轮啮合连接，第二齿轮1024通过传动带与第三齿轮1026相连接，于是第三齿轮1026转动，由于第三齿轮1026与连接螺杆1031啮合连接，此时的连接螺杆1031开始转动，并调动传动螺杆1032朝着右侧方向移动，传动螺杆1032与电阻调节滑块紧密连接，此时的电阻调节滑块1033朝着右侧方向移动，于是可经过电阻调节装置103内部的电流增大，此时储电装置105内的电流经过电源连接端口1052、第二电源连接线1053、电源输入端口1034、电阻调节装置103、电源输出端口1035、第一电源连接线1036进入信号灯106内，在充足的电流下，信号灯106亮起，提示人员更换，通过干燥除湿装置以达到吸湿干燥的目的，在实用电力电缆分接箱在室外使用时不会受到潮湿天气和空气影响，起到较好的吸湿干燥作用，便于对电缆分接箱内部设备的保护。
本发明解决的问题是电力电缆分接箱在使用时，由于长期设于室外，箱内容易出现湿度大，潮湿的情况，尤其是阴雨天时，不利于对电缆分接箱内部设备的保护，本发明通过上述部件的互相组合，实现了该电力电缆分接箱在室外使用时不会受到潮湿天气和空气影响，起到较好的吸湿干燥作用，便于对电缆分接箱内部设备的保护。
本发明的实施例1中，所述升降栅格1012为塑料材料；
本发明的实施例2中，所述升降栅格1012为不锈钢材料；
综上所述，当本发明的升降栅格为不锈钢材料时，本发明的使用寿命更长，耐腐蚀性较好，使用效果达到最佳。
以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
