技术领域
本发明涉及车库防水技术领域，尤其涉及一种地下车库入口防水装置。
背景技术
如今各种小区、商场由于人流众多，地面上建设大型停车场成本太高，为了更好的服务小区、商场内的客人，开发商大力建设地下车库来满足大量的停车需求，由于地下车库建设在地下，排水困难，一但有大量雨水进入，很容易产生积水，从而将地下车库内的汽车淹没，给汽车用户带来了巨大的损失。
现有的地下车库的入口与地面等高，虽然有些方便了汽车的进出，但是雨水也容易进入地下车库，排水槽可以将部分雨水排出，但是在特大暴雨等短时雨量特别大的时候，大量雨水溢出排水槽进入地下车库，工作人员没有及时发现时会给户主带来巨大的损失；且需要对溢出的雨水进行阻拦时，不能快速的找出合适的材料进行封堵车库入口，且在暴雨下工作人员操作困难。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种地下车库入口防水装置。
为了实现上述目的，本发明采用了如下技术方案：
一种地下车库入口防水装置，包括车库入口，所述车库入口的两侧均砌有墙体，所述车库入口的底端开设有排水槽，所述排水槽的两侧均通过墙体的下端延伸，在车库入口底端的所述排水槽上安装有栅板，所述排水槽的一侧设有空腔，所述空腔的内部滑动连接有浮板，所述排水槽侧壁上连通有U型管，所述U型管的另一端与空腔的内底端连通，所述浮板的上端固定连接有挡板，所述挡板的两侧均设有封闭机构。
优选地，所述U型管的最高端高于车库入口的底端，所述U型管靠近排水槽一侧的管口位置低于U型管另一侧管口的位置。
优选地，所述挡板的上端贯穿地面并固定连接有限位板，所述地面上开设有与限位板匹配的插槽。。
优选地，所述封闭机构包括对称开设在挡板两侧的安装槽，两个所述安装槽相互靠近的一端均固定连接有遇水膨胀橡胶，两个所述遇水膨胀橡胶的另一侧均固定连接有移动板，两个所述移动板的另一侧均固定连接有橡胶垫。
优选地，所述移动板上开设有多个第一通孔，所述橡胶垫上开设有第二通孔，所述第一通孔和第二连通构成进水孔。
本发明的有益效果:
1、通过设置U型管，使雨水在溢出排水槽时，空腔内可以及时补充雨水，再通过浮板将挡板推出，从而避免了大量溢出的雨水进入地下车库淹没车辆，减少了损失，也给了工作人员充分的反应时间，在排水槽水位下降时，空腔内的雨水可以完全排除，使防水装置复位，方便汽车正常通行；
2、通过封闭机构，使挡板两侧与墙体紧密贴合，避免部分雨水通过墙体与挡板两侧的空隙流入地下车库；
附图说明
图1为本发明提出的一种地下车库入口防水装置的结构示意图；

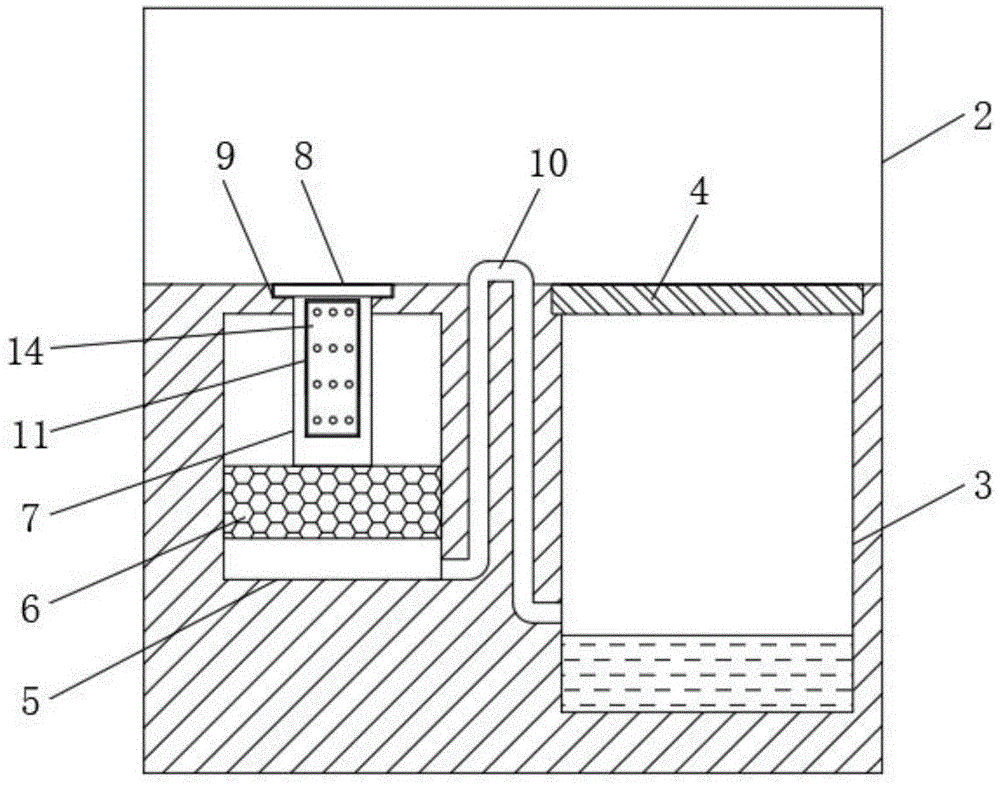

图2为本发明提出的一种地下车库入口防水装置正常水位时的侧视结构示意图；
图3为本发明提出的一种地下车库入口防水装置的正面结构示意图；
图4为本发明提出的一种地下车库入口防水装置的A部分放大图。
图中：1车库入口、2墙体、3排水槽、4栅板、5空腔、6浮板、7挡板、8限位板、9插槽、10U型管、11安装槽、12遇水膨胀橡胶、13移动板、14橡胶垫、15进水孔。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
参照图1-4，一种地下车库入口防水装置，包括车库入口1，车库入口1的两侧均砌有墙体2，车库入口1的底端开设有排水槽3，排水槽3的两侧均通过墙体2的下端延伸，排水槽3可以将流入车库入口1内的雨水排出，在车库入口1底端的排水槽3上安装有栅板4，排水槽3的一侧设有空腔5，空腔5的内部滑动连接有浮板6，排水槽3侧壁上连通有U型管10，U型管10的另一端与空腔5的内底端连通，U型管10的最高端高于车库入口的底端，根据连通器的原理，当雨水溢出排水槽3时，在U型管10靠近排水槽3一侧的雨水绕过U型管10的最高端流入空腔5内，雨水不断流入空腔5内，浮板6受到浮力上升。
U型管10靠近排水槽3一侧的管口位置低于U型管10另一侧管口的位置，所以在排水槽3内水位恢复正常时，空腔5内的雨水通过U型管10流入排水槽3内，由于U型管10的虹吸作用，空腔5内的雨水会拍干，浮板6则会下降复位。
浮板6的上端固定连接有挡板7，挡板7的上端贯穿地面并固定连接有限位板8，地面上开设有与限位板8匹配的插槽9，限位板8起到密封的效果，避免日常外部的灰尘和积水通过上端流入空腔5内，也避免浮板6与空腔5的内底端贴合，方便U型管10内的雨水的流入空腔5内。
挡板7的两侧均设有封闭机构，封闭机构包括对称开设在挡板7两侧的安装槽11，两个安装槽11相互靠近的一端均固定连接有遇水膨胀橡胶12，两个遇水膨胀橡胶12的另一侧均固定连接有移动板13，两个移动板13的另一侧均固定连接有橡胶垫14，移动板13上开设有多个第一通孔，橡胶垫14上开设有第二通孔，第一通孔和第二连通构成进水孔15，车库入口1内的雨水被挡板7阻拦升高，部分雨水通过挡板7两侧的缝隙流出，部分雨水通过进水孔15进入遇水膨胀橡胶12，雨水膨胀橡胶12雨水膨胀从而推动移动板13贴合墙体2，从而减少雨水的的渗透，保证了将雨水阻拦在车库入口1的外部，橡胶垫14起到更好的防水效果，避免墙体2凹凸不平导致的防水效果差的问题，水位下降后，通水孔15内雨水流出，雨水膨胀橡胶12收缩，移动板13和橡胶垫14收缩至安装槽11内，方便挡板7收缩至空腔5内。
本发明工作原理可通过以下操作具体实现：
本发明中，当短时雨量增大，排水槽3内雨水水量迅速提高，雨水进入U型管10内，排水槽3内水位升高，U型管10内靠近排水槽3一侧的的雨水也升高，当雨水溢出排水槽3时，在U型管10靠近排水槽3一侧的雨水绕过U型管10的最高端流入空腔5内，雨水不断流入空腔5内，浮板6受到浮力上升，根据连通器的原理，空腔5内的雨水与排水槽3内的雨水齐平，浮板6被顶到空腔5顶端，挡板11延伸出空腔5进入车库入口1,阻拦雨水继续流入地下车库；
由于雨水的不断增多，车库入口1内的雨水被挡板7阻拦升高，部分雨水通过挡板7两侧的缝隙流出，部分雨水通过进水孔15进入遇水膨胀橡胶12，雨水膨胀橡胶12雨水膨胀从而推动移动板13贴合墙体2，从而减少雨水的的渗透，保证了将雨水阻拦在车库入口1的外部；
水量下降后，由于排水槽3没有水源后，排水槽3迅速干枯，排水槽3内的雨水流走水位降低至正常水位，空腔5内的雨水通过U型管10的流入排水槽3，通过U型管10的虹吸作用，可以将空腔5内的雨水完全流入到排水槽3内排出，雨水膨胀橡胶12脱离雨水，移动板13和橡胶垫14收缩至安装槽11内，通过自身重力的作用下，浮板6下降，挡板7收缩至空腔5内，限位板8收缩至插槽9内，方便下次的使用，自动防水，无需工作人员冒雨操作。
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
