技术领域
本发明涉及一种纱窗，特别的，是一种方便除尘的纱窗。
背景技术
纱窗是建筑装修中常见的构件，它能够有效隔绝外界灰尘，同时保证房间内的通风、透气性；按照开合方式分类，窗纱分为抽拉式、推拉式等；其中抽拉式窗纱能够方便的开合，具有较大的通风面积；在收拢时更精致、小巧，因此受到越来越多家庭的喜爱；但是，窗纱在使用一段时间后会粘附较多的灰尘，灰尘会堵塞纱窗上的空隙，造成窗户的通风性、透光度的下降；同时，这种抽拉式的窗纱存在较复杂的机械结构，不方便拆装，因此在清洁时较为麻烦。
发明内容
针对上述问题，本发明提供一种自动除尘纱窗，该纱窗结构新颖、原理独特，在无需拆卸的情况下即可方便的清洁窗纱上的灰尘，有效提高清洁效率，保持窗纱长时间洁净。
为解决上述问题，本发明所采用的技术方案是：该自动除尘纱窗包括有固定壳，在所述固定壳内设置有固定轴，在固定轴的外部同轴套设有收纳筒，收纳筒及固定轴之间通过盘簧连接；在所述收纳筒上盘绕设置有窗纱，窗纱露出固定壳的一端连接有固定条；
在所述固定壳内设置有拍打板，拍打板与收纳筒的轴线平行，所述拍打板的正面与窗纱正对；在拍打板的背面与固定壳之间连接有拍打压簧，在所述拍打压簧的轴线上设置有伸缩杆，所述伸缩杆连接在固定壳与拍打板之间；自然状态时，在拍打压簧的作用下，拍打板贴紧窗纱；
在所述收纳筒的每个筒端均设置有拨轮和驱动轮，在所述拍打板的两端固定安装有拨片，所述拨片与所述拨轮上的齿牙配合接触，拨轮旋转时周期性的拨动拨片；
在窗纱的另一侧、正对拍打板的位置处设置有吸尘罩，在所述壳体上设置有出尘口，吸尘罩与出尘口之间由导尘通道连接；在所述导尘通道上设置有抽吸腔，在所述抽吸腔中设置有传动辊，传动辊的辊面上旋转对称的设置有抽吸叶片；传动辊的两端从抽吸腔露出，在传动辊的两端设置有传动轮，所述传动轮与驱动轮啮合连接；拨轮旋转并拨动拨片时，传动轮随驱动轮同步转动并从吸尘罩抽吸气体。
本发明的有益效果是：自然状态下，窗纱盘绕收纳在收纳筒中，固定条贴合在固定壳上，此时纱窗处于打开状态；当需要使用纱窗时，拉动固定条并向外拉动窗纱，即可将窗纱罩在窗户上，此时纱窗封住窗户，有效阻隔灰尘、毛絮进入房间，并能够保证房间的透气性。
在向外拉动窗纱的过程中，收纳筒被驱动旋转，与此同时收纳筒筒端的拨轮、驱动轮同步定向旋转；拨轮旋转过程中，拨轮的齿牙周期性的拨动拨片；每当齿牙拨动拨片时，拍打压簧被压缩、伸缩杆缩短，同时拍打板远离窗纱；当齿牙与拨片短暂分离时，拍打压簧回弹、伸缩杆伸长，同时拍打板靠近并拍打窗纱，将窗纱上的灰尘拍落；在拍打板拍打窗纱的同时，驱动轮同步的带动传动轮旋转，进而带动传动辊及抽吸叶片旋转；抽吸叶片旋转时在抽吸腔产生负压，于是吸尘罩将窗纱上拍落的灰尘抽吸进入导尘通道，进而被排送到出尘口。
在窗纱收纳进收纳筒的过程中，拨轮反向旋转，拨轮上的齿牙周期性的压动拨片，该过程中，拍打板贴紧窗纱，不会产生较大的扰动，于是窗纱能够顺利的进入并收纳。
因此，该自动除尘纱窗能够在每次开合纱窗的过程中自动对窗纱进行清理、除尘，同时能够将拍打掉落的灰尘自动抽吸、排出，有效避免灰尘堆积在固定壳内，从而实现全自动化的除尘；由于每次开合纱窗均会自动除尘，从而避免了灰尘较长时间的积存、粘附在窗纱上，从而保证灰尘更容易清理及拍落。
该结构无需人工刻意打理，能够有效的自动清洁窗纱上的灰尘，较长时间保持纱窗的洁净，有效减轻用户的清洁压力，同时延长抽拉式纱窗的使用寿命。
作为优选，伸缩杆与拍打板的背面垂直，拨片与伸缩杆、拍打板垂直；拨片与拨轮保持接触的时间段内，拨轮的旋转角度小于100°；在该位置关系下，能够保证驱动轮定向旋转时有力的拨动拨片，朝相反方向旋转时对拨片的作用力较小；从而保证拍打板拍打灰尘有力、贴近窗纱舒缓。
作为优选，所述拍打板的正面质硬、光滑；以便于减小拍打板对窗纱的摩擦，同时防止灰尘吸附在拍打板上；进而提高除尘效果。
附图说明

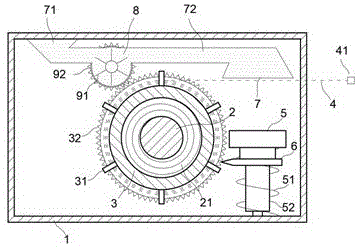

图1为本自动除尘纱窗一个实施例的截面结构示意图。
图2为图1所示实施例中拍打板压向窗纱时的端截面结构示意图。
图3为图1所示实施例中拍打板离开窗纱时的端截面结构示意图。
具体实施方式
实施例：
在图1至图3所示的实施例中，该自动除尘纱窗包括有固定壳1，在所述固定壳1内设置有固定轴2，在固定轴2的外部同轴套设有收纳筒3，收纳筒3及固定轴2之间通过盘簧21连接；在所述收纳筒3上盘绕设置有窗纱4，窗纱4露出固定壳1的一端连接有固定条41；
在所述固定壳1内设置有拍打板5，拍打板5与收纳筒3的轴线平行，所述拍打板5的正面与窗纱4正对；所述拍打板5的正面质硬、光滑；在拍打板5的背面与固定壳1之间连接有拍打压簧51，在所述拍打压簧51的轴线上设置有伸缩杆52，所述伸缩杆52连接在固定壳1与拍打板5之间；自然状态时，在拍打压簧51的作用下，拍打板5贴紧窗纱4；
在所述收纳筒3的每个筒端均设置有拨轮31和驱动轮32，在所述拍打板5的两端固定安装有拨片6，所述拨片6与所述拨轮31上的齿牙配合接触，拨轮31旋转时周期性的拨动拨片6；伸缩杆52与拍打板5的背面垂直，拨片6与伸缩杆52、拍打板5垂直；拨片6与拨轮31保持接触的时间段内，拨轮31的旋转角度小于100°；
在窗纱4的另一侧、正对拍打板5的位置处设置有吸尘罩7，在所述壳体上设置有出尘口71，吸尘罩7与出尘口71之间由导尘通道72连接；在所述导尘通道72上设置有抽吸腔8，在所述抽吸腔8中设置有传动辊，传动辊的辊面上旋转对称的设置有抽吸叶片91；传动辊的两端从抽吸腔8露出，在传动辊的两端设置有传动轮92，所述传动轮92与驱动轮32啮合连接；拨轮31旋转并拨动拨片6时，传动轮92随驱动轮32同步转动并从吸尘罩7抽吸气体。
本发明的有益效果是：自然状态下，窗纱4盘绕收纳在收纳筒3中，固定条41贴合在固定壳1上，此时纱窗处于打开状态；当需要使用纱窗时，拉动固定条41并向外拉动窗纱4，即可将窗纱4罩在窗户上，此时纱窗封住窗户，有效阻隔灰尘、毛絮进入房间，并能够保证房间的透气性。
在向外拉动窗纱4的过程中，收纳筒3被驱动旋转，与此同时收纳筒3筒端的拨轮31、驱动轮32同步定向旋转；拨轮31旋转过程中，拨轮31的齿牙周期性的拨动拨片6；每当齿牙拨动拨片6时，拍打压簧51被压缩、伸缩杆52缩短，同时拍打板5远离窗纱4；当齿牙与拨片6短暂分离时，拍打压簧51回弹、伸缩杆52伸长，同时拍打板5靠近并拍打窗纱4，将窗纱4上的灰尘拍落；在拍打板5拍打窗纱4的同时，驱动轮32同步的带动传动轮92旋转，进而带动传动辊及抽吸叶片91旋转；抽吸叶片91旋转时在抽吸腔8产生负压，于是吸尘罩7将窗纱4上拍落的灰尘抽吸进入导尘通道72，进而被排送到出尘口71。
在窗纱4收纳进收纳筒3的过程中，拨轮31反向旋转，拨轮31上的齿牙周期性的压动拨片6，该过程中，拍打板5贴紧窗纱4，不会产生较大的扰动，于是窗纱4能够顺利的进入并收纳。
因此，该自动除尘纱窗能够在每次开合纱窗的过程中自动对窗纱4进行清理、除尘，同时能够将拍打掉落的灰尘自动抽吸、排出，有效避免灰尘堆积在固定壳1内，从而实现全自动化的除尘；由于每次开合纱窗均会自动除尘，从而避免了灰尘较长时间的积存、粘附在窗纱4上，从而保证灰尘更容易清理及拍落。
在本实施例中，伸缩杆与拍打板的背面垂直，拨片与伸缩杆、拍打板垂直；拨片与拨轮保持接触的时间段内，拨轮的旋转角度小于100°；在该位置关系下，能够保证驱动轮定向旋转时有力的拨动拨片，朝相反方向旋转时对拨片的作用力较小；从而保证拍打板拍打灰尘有力、贴近窗纱舒缓；同时，质硬、光滑的拍打板能够减小拍打板对窗纱的摩擦，同时防止灰尘吸附在拍打板上；进而提高除尘效果
该结构无需人工刻意打理，能够有效的自动清洁窗纱4上的灰尘，较长时间保持纱窗的洁净，有效减轻用户的清洁压力，同时延长抽拉式纱窗的使用寿命。
以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
