技术领域：
本发明涉及无线电电子设备技术领域，更具体的说涉及一种具有防护机构的无线电船用通信器显控单元装置。
背景技术：
无线电船台的显控单元为船用无线电通信设备的重要部件，其一般是在壳体的底部设置两个连接片，连接片上竖直通孔，通过固定螺钉固定在船体的操作台的墙面或者是台面上，由于为了防止船体运行产生的抖动，其螺钉一般固定拧的非常紧，使得其固定式拆卸麻烦，维修维护不方便。
同时，现有的无线电船台的显控单元外部没有防护装置，在船体进行行驶产生晃动时，人走动不稳时容易碰撞无线电船台的显控单元，容易使其受损。
发明内容：
本发明的目的就是针对现有技术之不足，而提供一种具有防护机构的无线电船用通信器显控单元装置，它可以固定在操作台上，其上可以安装可拆卸的无线电船台的显控单元，其拆卸安装方便，方便后续维修维护，同时，其安装有的可拆卸盖板可以防止手拧螺栓拧松，防止船体长时间运行而使得手拧螺栓松掉而掉落，保证固定牢固，而且其采用可拆卸的防护罩，可以对无线电船台的显控单元起到防护效果，使得船体不稳时，人或其他物品不会直接撞到无线电船台的显控单元，保证无线电船台的显控单元使用寿命。
本发明的技术解决措施如下：
一种具有防护机构的无线电船用通信器显控单元装置，包括底部固定板，所述底部固定板的顶面设有上固定板，上固定板的顶面中部具有安装凹槽，无线电船台的显控单元的底面成型有连接底板，连接底板插套在安装凹槽中并压靠在安装凹槽的底面上；
所述上固定板的左右两侧的前部和后部固定有侧连接板，翻转连接板的底部通过转轴铰接在两个侧连接板上，两个翻转连接板的相对壁面的下部固定有水平板，两个水平板的相靠近端的顶面固定有竖直限位板，防护罩的左右两个侧板压靠在水平板的顶面上，防护罩的左右两个侧板的内侧壁紧贴对应的竖直限位板，无线电船台的显控单元处于防护罩中，两个翻转连接板的中部螺接有多个手拧定位螺栓，同一个翻转连接板上的手拧定位螺栓的杆部穿过翻转连接板的内侧壁并铰接在同一个压紧板上，压紧板压靠在防护罩的左侧或右侧的侧板上，侧板夹持在压紧板与竖直限位板之间；
连接底板的边部成型有多个连接螺孔，安装凹槽的底面成型有多个连接插孔，连接插孔与对应的连接螺孔上下对齐，手拧螺栓的杆部插套在对应的连接插孔中，手拧螺栓的杆部的顶端具有的螺接部螺接在对应的连接螺孔中，手拧螺栓的头部压靠在上固定板的底面上；
盖板处于上固定板的正下方，盖板的中部插套有手拧固定螺栓，手拧固定螺栓的螺杆部穿过盖板的中部通孔并螺接在上固定板的中部成型有的螺接孔中，手拧固定螺栓的头部压靠在盖板的中部底面上，盖板的顶面压靠在所有的手拧螺栓的头部的底面上。
所述盖板的顶面固定有多个定位凸起块，定位凸起块插套在对应的手拧螺栓的头部的底面中部具有的转动凹孔中。
所述上固定板的底面的左右两侧固定有弹性缓冲块，弹性缓冲块的底面固定在底部固定板的顶面上。
所述底部固定板的中部具有中心通槽，中心通槽与盖板上下对应。
所述底部固定板上成型有多个连接腰形通孔。
所述安装凹槽的底面固定有弹性垫，弹性垫夹持在安装凹槽的顶面与连接底板的底面之间。
所述压紧板的内侧壁上固定有弹性层，弹性层压靠在防护罩的对应的侧板上。
所述防护罩上成型有多个通孔，防护罩为透明罩。
所述两个翻转连接板的下部螺接有多个侧手拧固定螺栓，同一个翻转连接板的所有侧手拧固定螺栓的螺杆穿过翻转连接板的内侧壁并铰接在同一个夹持板上，夹持板压靠在无线电船台的显控单元的左侧壁或右侧壁上。
本发明的有益效果在于：其可以固定在操作台上，其上可以安装可拆卸的无线电船台的显控单元，其拆卸安装方便，方便后续维修维护，同时，其安装有的可拆卸盖板可以防止手拧螺栓拧松，防止船体长时间运行而使得手拧螺栓松掉而掉落，保证固定牢固，而且其采用可拆卸的防护罩，可以对无线电船台的显控单元起到防护效果，使得船体不稳时，人或其他物品不会直接撞到无线电船台的显控单元，保证无线电船台的显控单元使用寿命。
附图说明：

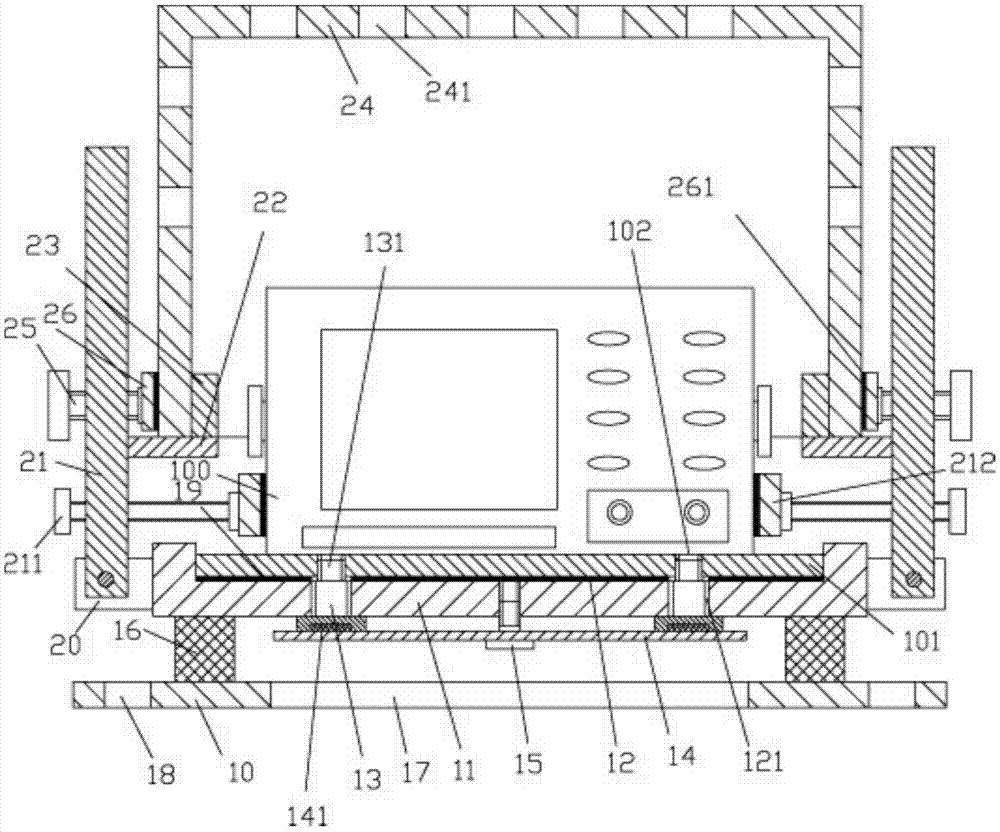

图1为本发明的局部结构示意图；
图2为本发明的翻转连接板处的局部侧视图；
图3为防护罩的局部正视图。
具体实施方式：
实施例：见图1至图3所示，一种具有防护机构的无线电船用通信器显控单元装置，包括底部固定板10，所述底部固定板10的顶面设有上固定板11，上固定板11的顶面中部具有安装凹槽12，无线电船台的显控单元100的底面成型有连接底板101，连接底板101插套在安装凹槽12中并压靠在安装凹槽12的底面上；
所述上固定板11的左右两侧的前部和后部固定有侧连接板20，翻转连接板21的底部通过转轴铰接在两个侧连接板20上，两个翻转连接板21的相对壁面的下部固定有水平板22，两个水平板22的相靠近端的顶面固定有竖直限位板23，防护罩24的左右两个侧板压靠在水平板22的顶面上，防护罩24的左右两个侧板的内侧壁紧贴对应的竖直限位板23，无线电船台的显控单元100处于防护罩24中，两个翻转连接板21的中部螺接有多个手拧定位螺栓25，同一个翻转连接板21上的手拧定位螺栓25的杆部穿过翻转连接板21的内侧壁并铰接在同一个压紧板26上，压紧板26压靠在防护罩24的左侧或右侧的侧板上，侧板夹持在压紧板26与竖直限位板23之间；
连接底板101的边部成型有多个连接螺孔102，安装凹槽12的底面成型有多个连接插孔121，连接插孔121与对应的连接螺孔102上下对齐，手拧螺栓13的杆部插套在对应的连接插孔121中，手拧螺栓13的杆部的顶端具有的螺接部131螺接在对应的连接螺孔102中，手拧螺栓13的头部压靠在上固定板11的底面上；
盖板14处于上固定板11的正下方，盖板14的中部插套有手拧固定螺栓15，手拧固定螺栓15的螺杆部穿过盖板14的中部通孔并螺接在上固定板11的中部成型有的螺接孔中，手拧固定螺栓15的头部压靠在盖板14的中部底面上，盖板14的顶面压靠在所有的手拧螺栓13的头部的底面上。
进一步的说，所述盖板14的顶面固定有多个定位凸起块141，定位凸起块141插套在对应的手拧螺栓13的头部的底面中部具有的转动凹孔中。
进一步的说，所述上固定板11的底面的左右两侧固定有弹性缓冲块16，弹性缓冲块16的底面固定在底部固定板10的顶面上。
进一步的说，所述底部固定板10的中部具有中心通槽17，中心通槽17与盖板14上下对应。
进一步的说，所述底部固定板10上成型有多个连接腰形通孔18。
进一步的说，所述安装凹槽12的底面固定有弹性垫19，弹性垫19夹持在安装凹槽12的顶面与连接底板101的底面之间。
进一步的说，所述压紧板26的内侧壁上固定有弹性层261，弹性层261压靠在防护罩24的对应的侧板上。
进一步的说，所述防护罩24上成型有多个通孔241，防护罩24为透明罩。
进一步的说，所述两个翻转连接板21的下部螺接有多个侧手拧固定螺栓211，同一个翻转连接板21的所有侧手拧固定螺栓211的螺杆穿过翻转连接板21的内侧壁并铰接在同一个夹持板212上，夹持板212压靠在无线电船台的显控单元100的左侧壁或右侧壁上。
本实施例在使用时，将底部固定板10通过螺钉或螺栓固定在操作台上，然后，将无线电船台的显控单元100的连接底板101插套在安装凹槽12中并压靠在弹性垫19上，然后，拧上手拧螺栓13，将连接底板101固定在上固定板11上，再通过手拧固定螺栓15将盖板14固定，盖板14的顶面压靠在所有的手拧螺栓13的头部的底面上，定位凸起块141插套在对应的手拧螺栓13的头部的底面中部具有的转动凹孔中，从而可以防止手拧螺栓13松动，防止船体长时间运行而使得手拧螺栓13松掉而掉落，保证固定牢固；
同时，在使用时，当盖板14掉落时，可以提醒使用者，连接部件有松动，此时，再将盖板14通过手拧固定螺栓15固定，非常方便。
同时，将两个翻转连接板21翻转到竖直，然后，将防护罩24的左右两个侧板压靠在水平板22的顶面上，防护罩24的左右两个侧板的内侧壁紧贴对应的竖直限位板23，无线电船台的显控单元100处于防护罩24中，然后，转动手拧定位螺栓25和侧手拧固定螺栓211，使得压紧板26上的弹性层261压靠在防护罩24的左侧或右侧的侧板上，夹持板212压靠在无线电船台的显控单元100的左侧壁或右侧壁上，实现固定，完成安装，这样就可以防止人或物碰撞无线电船台的显控单元100，而是碰撞到防护罩24上，起到防护效果，保证无线电船台的显控单元100使用寿命。
防护罩24的正面下部具有与无线电船台的显控单元100的正面相对应的操作空槽，以方便人工操作。
以上实施方式仅用于说明本发明，而并非对本发明的限制，有关技术领域的普通技术人员，在不脱离本发明的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本发明的范畴，本发明的专利保护范围应由权利要求限定。
